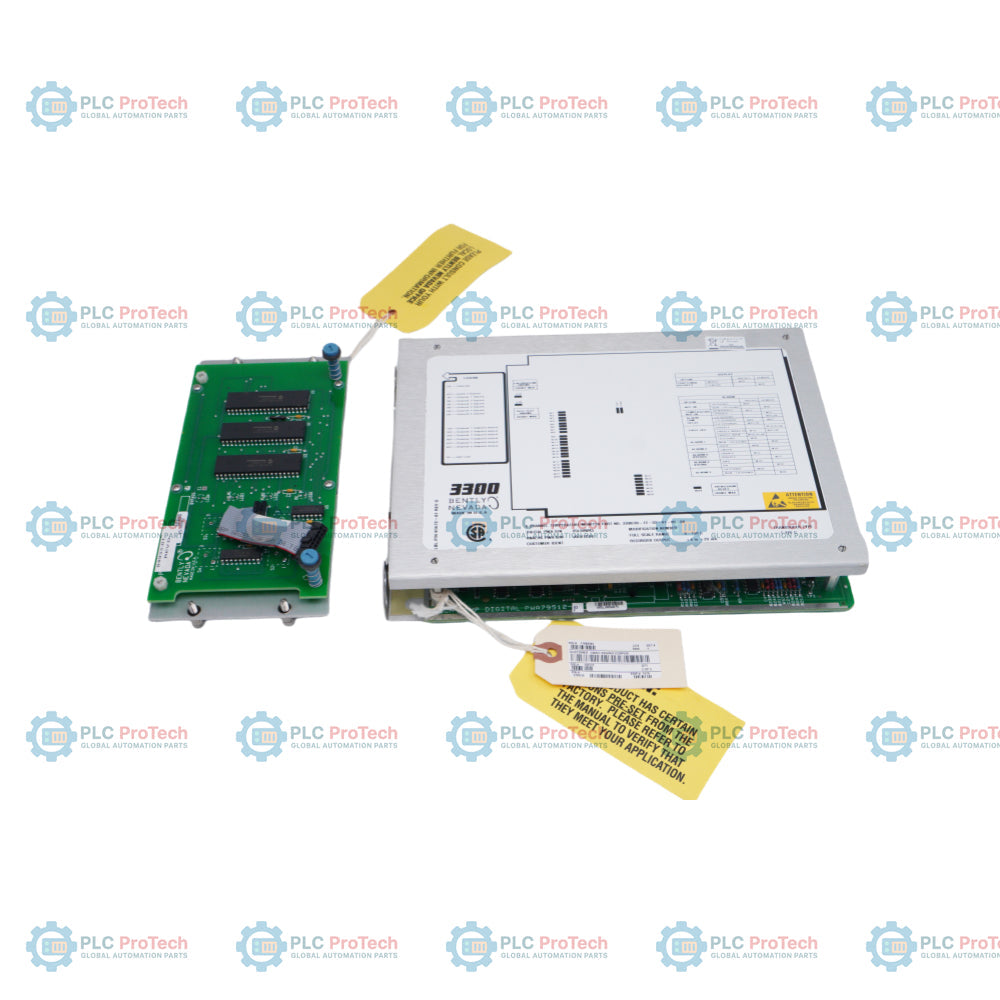

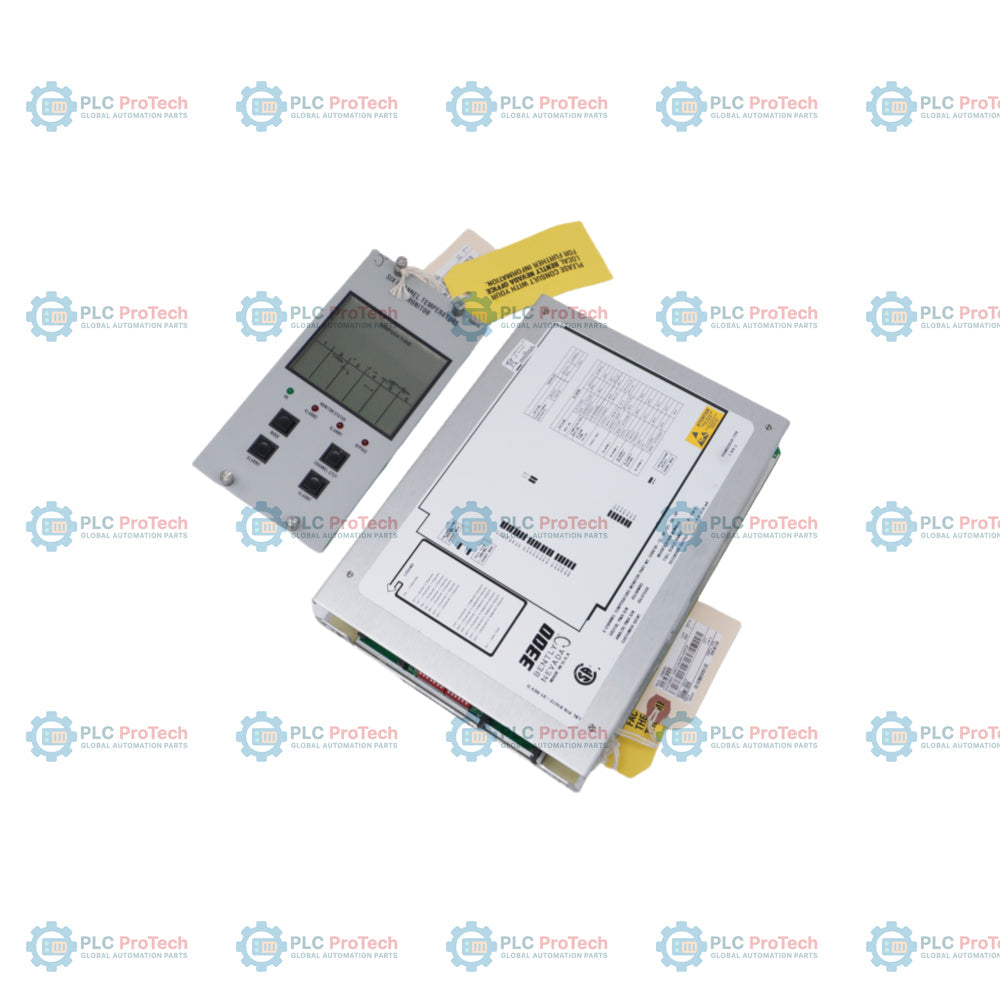

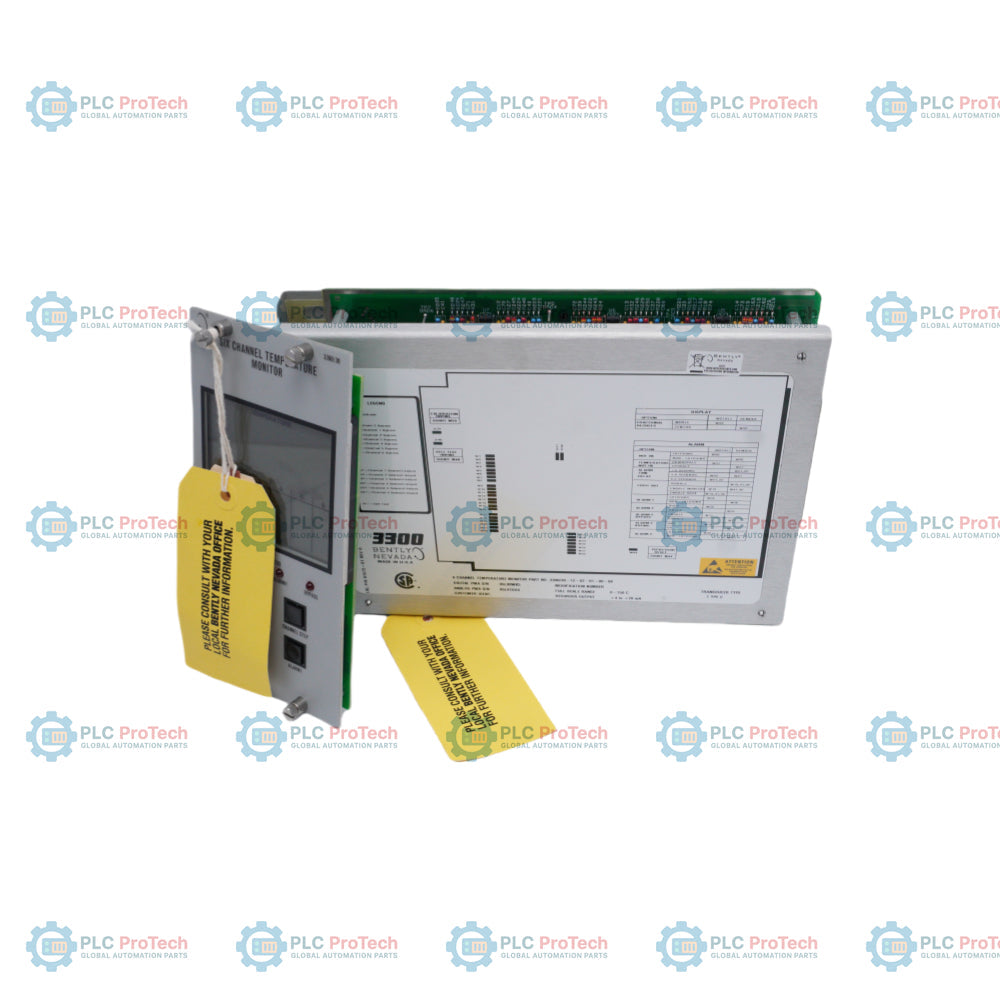

مانیتور ورودی دمای TC شش کاناله بنتلی نوادا 3300/30

ماژول مانیتور دمای شش کاناله Bently Nevada 3300/30 برای سیستم مانیتورینگ قدیمی Bently Nevada 3300 طراحی شده است.
این نسخه به طور خاص برای پذیرش ورودی‌های ترموکوپل (TC) به جای حسگرهای RTD پیکربندی شده است.

معمولاً برای پایش نقاط دمایی حیاتی در ماشین‌آلات صنعتی استفاده می‌شود، از جمله:

• دمای فلز یاتاقان

• دمای گاز خروجی

• دمای سیم‌پیچ استاتور

• دمای سیستم روغن‌کاری

مانیتور حفاظت مداوم را از طریق رله‌های هشدار قابل تنظیم و خروجی‌های استاندارد ضبط‌کننده فراهم می‌کند و نظارت حرارتی قابل اطمینان در کاربردهای توربین، کمپرسور و ژنراتور را تضمین می‌کند.

مشخصات فنی

۱. ورودی‌ها

ظرفیت ورودی

• پشتیبانی از حداکثر شش (۶) ورودی ترموکوپل مستقل

• هر کانال به طور مستقل عمل می‌کند

انواع ترموکوپل پشتیبانی شده

• نوع J — آهن / کنستانتان

• نوع K — کرومل / آلومل

• نوع E — کرومل / کنستانتان

• نوع T — مس / کنستانتان

جبران محل اتصال سرد

• جبران داخلی در بلوک ترمینال ارائه شده است

• اصلاح خودکار انحراف اندازه‌گیری ناشی از تغییرات دمای محیط

• تضمین دقت دمای پایدار در محیط‌های عملیاتی

۲. شرایط سیگنال

دقت

• در محدوده ±۲.۲٪ سیگنال، به‌علاوه تلرانس ترموکوپل

• دمای مرجع:
  +۲۵ درجه سانتی‌گراد (+۷۷ درجه فارنهایت)

تشخیص باز شدن ترموکوپل

مانیتور شامل تشخیص خودکار خطا هنگام باز شدن مدار ترموکوپل است.

حالت‌های پاسخ انتخابی:

• رانش به سمت بالا — خواندن را به مقدار بالا مجبور می‌کند

• رانش به سمت پایین — خواندن را به مقدار پایین مجبور می‌کند

این ویژگی از کارکرد ماشین‌آلات بدون حفاظت دمایی جلوگیری می‌کند.

نرخ اسکن

• تمام شش کانال تقریباً اسکن می‌شوند:

۰.۵ ثانیه در هر چرخه

این سرعت اسکن معمولاً برای سیستم‌های حفاظت ماشین‌آلات است که تغییرات دما به تدریج نسبت به سیگنال‌های ارتعاش رخ می‌دهد.

۳. خروجی‌ها

خروجی‌های ضبط‌کننده

خروجی‌های آنالوگ قابل برنامه‌ریزی توسط کاربر:

• +۴ تا +۲۰ میلی‌آمپر

• ۰ تا -۱۰ ولت DC

• +۱ تا +۵ ولت DC

خروجی‌های بافر شده

برای اهداف تشخیصی و پایش در دسترس است:

• کانکتورهای کواکسیال پنل جلو

• اتصالات بلوک ترمینال عقب

• یک خروجی بافر شده برای هر کانال

این خروجی‌ها معمولاً به موارد زیر متصل می‌شوند:

• سیستم‌های DCS

• سیستم‌های PLC

• ضبط‌کننده‌های داده

• نرم‌افزار پایش وضعیت

۴. هشدارها و نمایش

نمایشگر

• نمایشگر دمای LCD هفت‌سگمنت

• نمایش مقدار دمای لحظه‌ای

انتخاب کانال:

• از دکمه  نمایش استفاده کنید

• چرخه از کانال 1 تا کانال 6

نقاط تنظیم هشدار

هر کانال پیکربندی هشدار مستقل را پشتیبانی می‌کند:

• هشدار اطلاع‌رسانی

• هشدار خطر

هر دو آستانه کاملاً قابل تنظیم هستند.

شاخص OK

 LED وضعیت OK به‌طور مداوم سلامت سیستم را نظارت می‌کند، از جمله:

• الکترونیک مانیتور

• حسگرهای ترموکوپل

• یکپارچگی سیم‌کشی میدانی

اطلاعات سفارش

فرمت سفارش

3300/30-AXX-BXX-CXX-DXX-EXX

A — گزینه دامنه کامل

B — گزینه ورودی ترموکوپل

C — گزینه رله هشدار

D — گزینه تأییدیه سازمانی

E — گزینه مانع ایمنی

راهنمای مهندسی و نصب

نیازمندی فضا

 مانیتور دمای 3300/30 یک:

ماژول دو برابر عرض

نیازمندی نصب:

• اشغال  دو (2) اسلات در رک 3300

این موضوع هنگام برنامه‌ریزی ظرفیت رک در پروژه‌های بازسازی یا توسعه اهمیت دارد.

نیازمندی سیم لید ترموکوپل

همیشه از  سیم توسعه ترموکوپل مناسب با نوع ترموکوپل استفاده کنید.

نمونه‌ها:

• نوع K → سیم توسعه نوع K

• نوع J → سیم توسعه نوع J

استفاده از سیم مسی استاندارد باعث می‌شود:

• خطاهای ولتاژ اتصال

• انحراف اندازه‌گیری دما

• عدم دقت کالیبراسیون

این یکی از رایج‌ترین اشتباهات نصب در محل است.

روش زمین‌کردن

روش زمین‌کردن پیشنهادی:

شیلد ترموکوپل را فقط در رک مانیتور زمین کنید

از زمین‌کردن در چندین نقطه خودداری کنید.

زمین‌کردن نامناسب می‌تواند باعث شود:

• حلقه‌های زمین

• نویز سیگنال

• خوانش‌های ناپایدار دما

توجه ویژه هنگام استفاده از:

ترموکوپل‌های نوک زمین‌شده

این حسگرها نسبت به پیکربندی زمین حساس‌تر هستند.

کنترل محیط اتصال سرد

رک مانیتور را در مکان‌هایی با شرایط زیر نصب نکنید:

• تغییرات سریع دما

• جریان هوای قوی در سراسر بلوک‌های ترمینال

• شیب‌های حرارتی بالا

این شرایط می‌توانند دقت جبران اتصال سرد داخلی را تحت تأثیر قرار دهند.

مکان‌های معمول مشکل‌ساز:

• نزدیک به کانال‌های تهویه

• نزدیک به مسیرهای خروجی توربین

• پنل‌های بیرونی بدون محافظ حرارتی
