تولیدکننده: Bently Nevada
شماره محصول: 3300/45
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مانیتور انبساط تفاضلی دوگانه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1000g
ابعاد: ۱۵ سانتیمتر × ۱۰ سانتیمتر × ۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

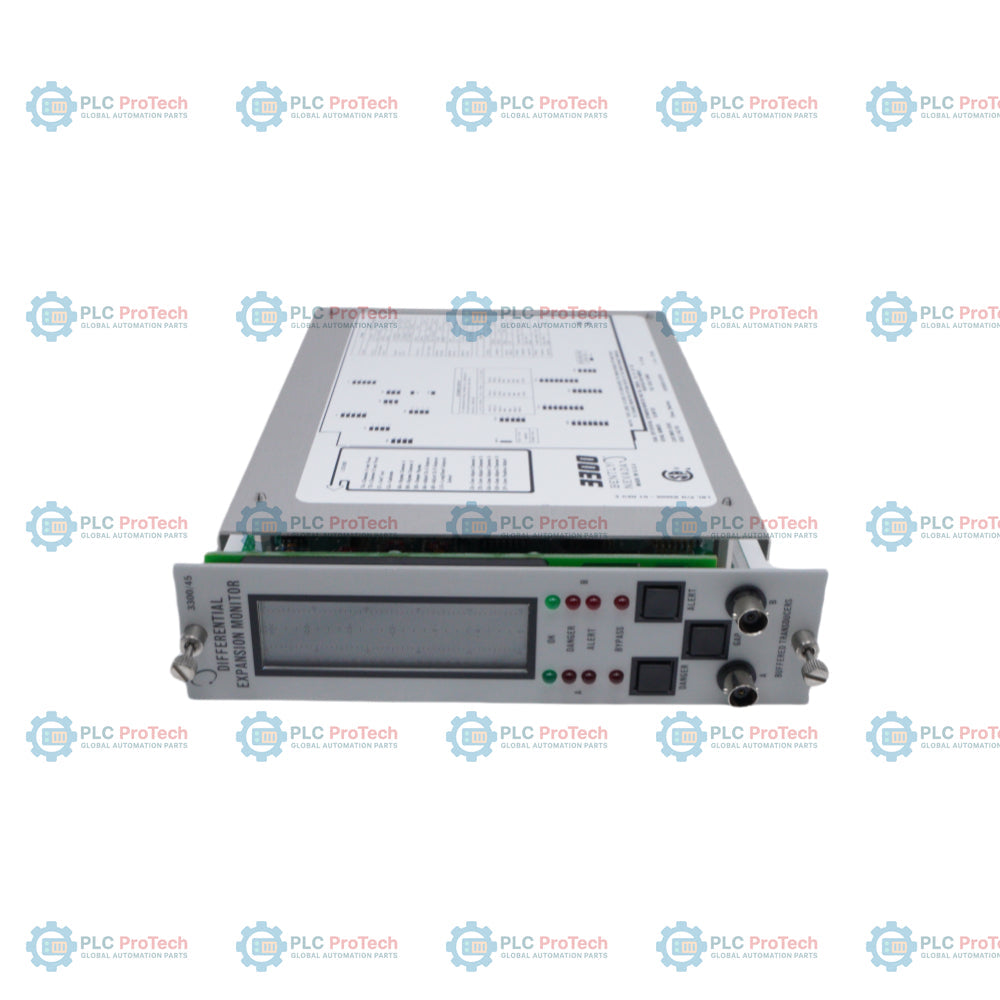

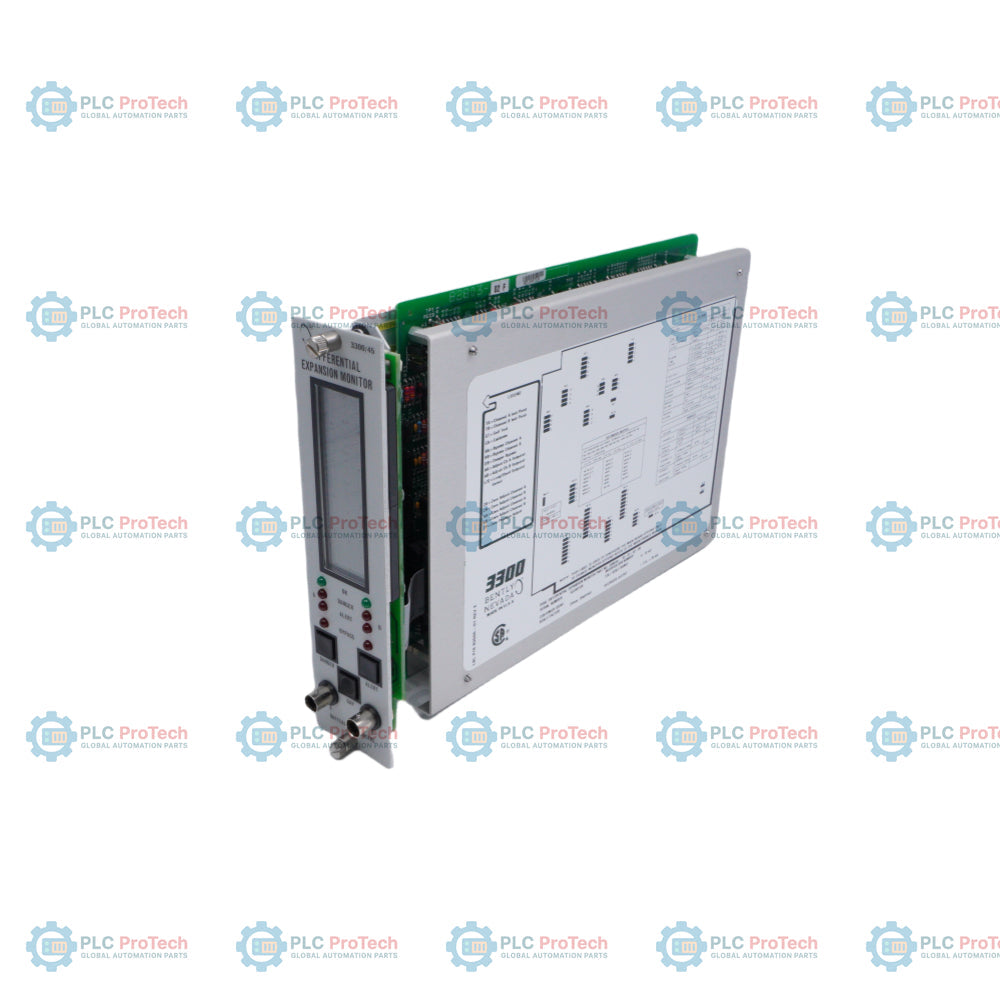

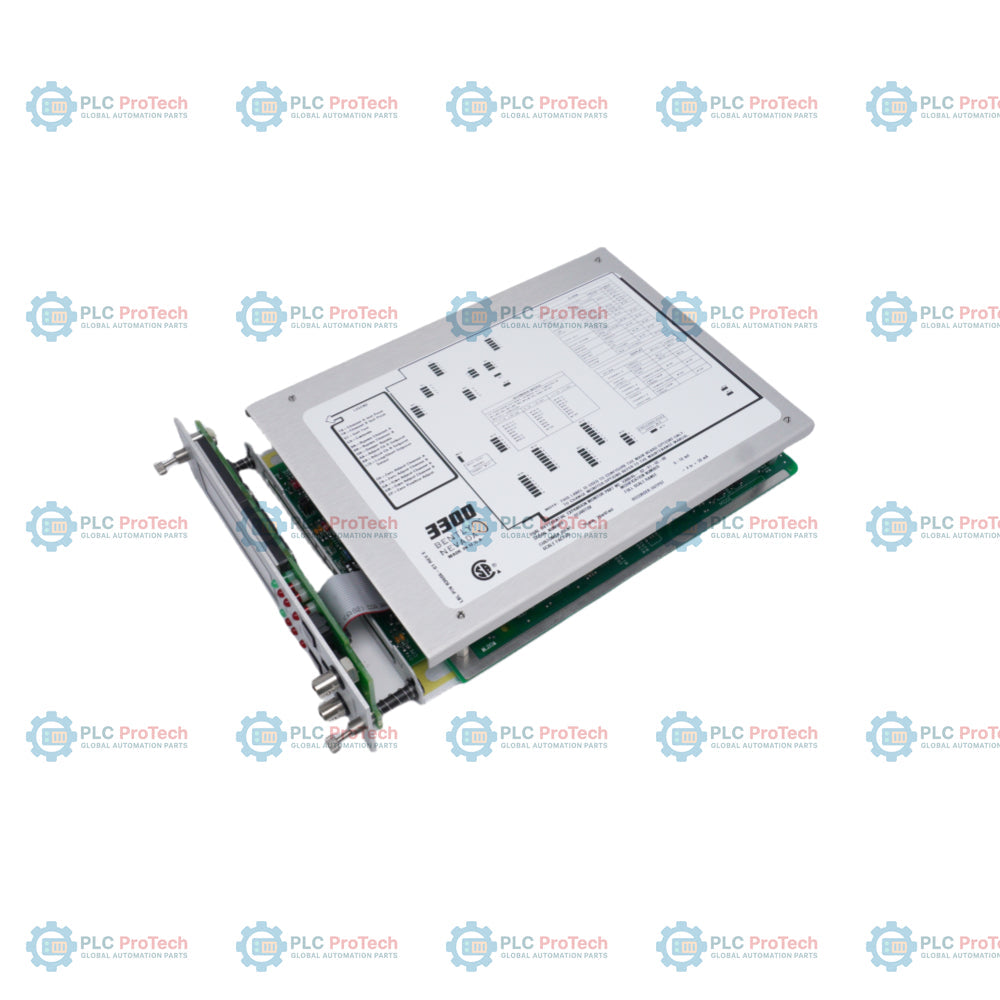

مانیتور انبساط تفاضلی دوکاناله Bently Nevada 3300/45 یک مانیتور دوکاناله است که برای سیستم پایش Bently Nevada 3300 قدیمی طراحی شده است.
این تجهیز بهطور ویژه برای اندازهگیری انبساط تفاضلی طراحی شده است؛ انبساط تفاضلی به حرکت محوری نسبی میان محور توربین و پوسته گفته میشود.
این پارامتر برای توربینهای بخار بزرگ هنگام راهاندازی و خاموشکردن حیاتی است؛ زیرا نرخهای انبساط حرارتی میان اجزای دوار و ثابت متفاوت هستند. پایش دقیق به جلوگیری از تماس روتور با پوسته، تنش مکانیکی و آسیب احتمالی توربین کمک میکند.
ورودی مبدل
سیگنالهای پروبهای مجاورتی غیرتماسی، از جمله موارد زیر، را میپذیرد:
سیستم پروکسیمیتور ۸ میلیمتری
سیستم پروکسیمیتور ۱۱ میلیمتری
سیستم پروکسیمیتور ۲۵ میلیمتری
سیستم پروکسیمیتور ۵۰ میلیمتری
حالتهای اندازهگیری
مانیتور، بسته به طراحی مکانیکی، از روشهای پیکربندی متعددی پشتیبانی میکند:
تککامپوزیت استاندارد
برای اندازهگیری یک یقه مخروطی یا سطح شیبدار از یک پروب استفاده میکند
در طراحی توربینهای فشرده رایج است
دوگانه مکمل
برای افزایش خطیبودن اندازهگیری از دو پروب استفاده میکند
برای سیستمهای حفاظتی حیاتی افزونگی فراهم میکند
دقت
±۰٫۳۳٪ از کل مقیاس (معمول)
دمای مرجع:
+۲۵°C (+۷۷°F)
خروجیهای رکوردر
قالبهای سیگنال قابل برنامهریزی توسط کاربر:
+۴ تا +۲۰ میلیآمپر
۰ تا −۱۰ ولت DC
+۱ تا +۵ ولت DC
خروجیهای بافرشده
پنل جلویی: کانکتورهای کواکسیال
پنل پشتی: اتصالات ترمینال
یک خروجی برای هر کانال
امپدانس خروجی
۱۰۰ Ω
نمایشگر
نشانگرهای LCD میلهای عمودی دوگانه
نمایش بلادرنگ انبساط تفاضلی
نقاط تنظیم هشدار
پیکربندی هشدار دوطرفه:
هشدار اخطار
هشدار خطر
آستانههای قابل تنظیم دیجیتالی
نشانگر OK
LED OK وضعیت سلامت موارد زیر را پایش میکند:
الکترونیک مانیتور
مبدلهای متصل
یکپارچگی سیمکشی میدانی
قالب سفارش
3300/45-AXX-BXX-CXX-DXX-EXX
| کد | محدوده اندازهگیری |
|---|---|
| 01 | ۰٫۱-۰-۰-۰٫۱ اینچ |
| 02 | ۰٫۲-۰-۰-۰٫۲ اینچ |
| 03 | ۰٫۳-۰-۰-۰٫۳ اینچ |
| 04 | ۰٫۴-۰-۰-۰٫۴ اینچ |
| 11 | ۲٫۰-۰-۲٫۰ میلیمتر |
| 12 | ۴٫۰-۰-۴٫۰ میلیمتر |
| 13 | ۸٫۰-۰-۸٫۰ میلیمتر |
| 14 | ۱۰-۰-۱۰ میلیمتر |
| کد | سیستم پروکسیمیتور سازگار |
|---|---|
| 01 | ۸ یا ۱۱ میلیمتر (۲۰۰ یا ۱۰۰ میلیولت/میل) |
| 02 | ۲۵ میلیمتر (۵۰ میلیولت/میل) |
| 03 | ۵۰ میلیمتر (۲۵ میلیولت/میل) |
| 04 | ۷۲۰۰، ۱۴ میلیمتر (۱۰۰ میلیولت/میل) |
| کد | توضیحات |
|---|---|
| 00 | بدون رله |
| 01 | رله آببندیشده با اپوکسی |
| 02 | رله هرمتیک آببندیشده |
| 03 | رله چهارگانه (فقط آببندیشده با اپوکسی) |
| کد | گواهی |
|---|---|
| 00 | لازم نیست |
| 01 | CSA / NRTL / C |
| 02 | خوداظهاری ATEX |
| کد | توضیحات |
|---|---|
| 00 | هیچکدام |
| 01 | مانع خارجی |
| 02 | مانع داخلی |
هنگامی که یک پروب منفرد روی طوقه مخروطی نصب میشود:
زاویه طوقه باید با دقت در مانیتور پیکربندی شود
این امر تبدیل خطی صحیح جابجایی به انبساط را تضمین میکند
پیکربندی نادرست زاویه مستقیماً بر دقت اندازهگیری تأثیر میگذارد.
پایش انبساط تفاضلی از یک روش استاندارد مبتنی بر خط پایه پیروی میکند:
شرایط سرد:
سیستم هنگام راهاندازی ماشین صفر میشود
دمای محور و پوسته پایدار است
شرایط گرم:
مانیتور، انبساط را همزمان با وقوع رشد حرارتی ردیابی میکند
جابجایی لحظهای نسبت به مرجع سرد محاسبه میشود
این روش، رویه استاندارد در سامانههای حفاظت توربین بخار است.
برای سامانههای حفاظتی با یکپارچگی بالا:
منطق رأیگیری AND (۲ از ۲) توصیه میشود.
این پیکربندی موارد زیر را تضمین میکند:
خرابی یک پروب بهتنهایی باعث تریپ کاذب نمیشود
هر دو کانال باید وضعیت هشدار را تأیید کنند
این رویکرد بهطور گسترده در معماریهای حفاظت توربین استفاده میشود.
پروبهای مجاورتی با دامنه گسترده به تنظیم مکانیکی دقیق نیاز دارند.
تفاوتهای مهم:
پروبهای ۲۵ و ۵۰ میلیمتری
داشتن دامنه اندازهگیری گستردهتر
نیاز به تنظیمات اولیه فاصله مشخص
داشتن نواحی خطی متفاوت در مقایسه با پروبهای استاندارد ۸ میلیمتری
تنظیم نادرست فاصله پروب ممکن است باعث موارد زیر شود:
کاهش دقت اندازهگیری
پاسخ خروجی غیرخطی
شرایط هشدار کاذب
