بنتلی نوادا پروب نزدیکی 25 میلی‌متری 3300 XL 330851-02-000-060-10-00-CN

مروری بر محصول

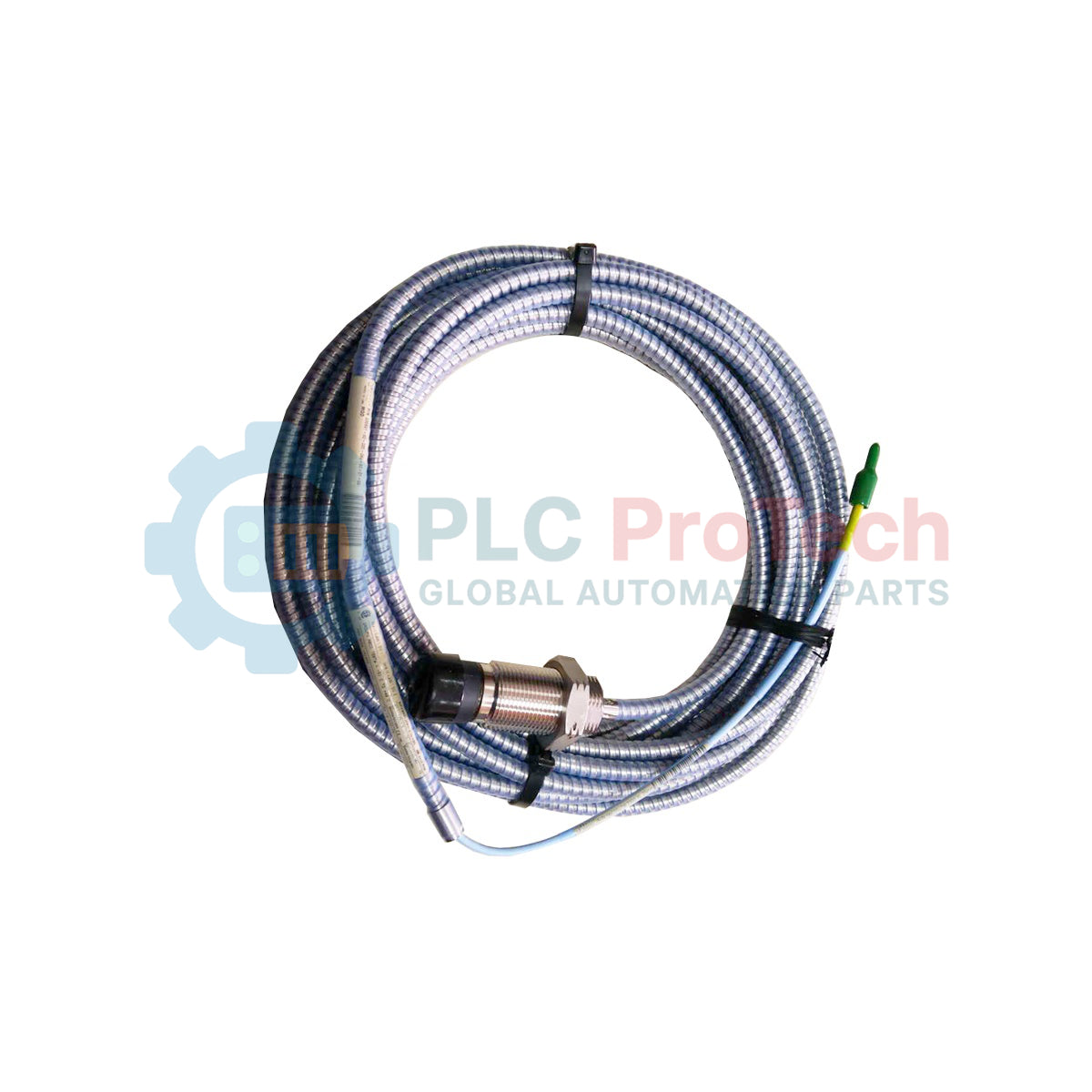

این ۳۳۰۸۵۱-۰۲-۰۰۰-۰۶۰-۱۰-۰۰-CN (۳۳۰۸۵۱-۰۲-۰۰۰-۰۶۰-۱۰) یک پروب نزدیکی جریان گردابی ۲۵ میلی‌متری سنگین از سری مشهور ۳۳۰۰ XL بنتلی نوادا است. مهندسی شده برای ماشین‌آلات دوار بزرگ، این پروب برای اندازه‌گیری ارتعاش طراحی شده است، انبساط اختلافی، و موقعیت رانش در محیط‌هایی که پروب‌های استاندارد ۸ میلی‌متری دامنه خطی لازم را ندارند. نوک ۲۵ میلی‌متری پوشش اندازه‌گیری گسترده‌تری ارائه می‌دهد، که آن را به انتخاب اصلی برای نظارت بر توربین‌ها و کمپرسورهای بخار بزرگ در بخش‌های تولید برق و صنایع سنگین تبدیل می‌کند. با ارائه دقیق، داده‌های جابجایی بدون تماس، این 330851-02-000-060-10-00-CN امکان تشخیص زودهنگام ناپایداری روتور را فراهم می‌کند، حفاظت از دارایی‌های با ارزش بالا در برابر خرابی فاجعه‌بار و بهینه‌سازی فواصل نگهداری.

تجزیه منطق پسوند

پیکربندی سخت‌افزاری خاص برای این ۳۳۰۰ XL ۲۵ میلی‌متر پروب به شرح زیر است:

• 330851: مدل پایه برای پروب نزدیکی ۲۵ میلی‌متری ۳۳۰۰ XL.

• ۰۲ (نوع بدنه پروب): دارای بدنه رزوه‌دار متریک M30x2 برای نصب محکم.

• ۰۰۰ (طول بدون رزوه): ۰ میلی‌متر بخش بدون رزوه؛ بدنه کاملاً رزوه شده است.

• ۰۶۰ (طول کل بدنه): طول کل بدنه ۶۰ میلی‌متر.

• ۱۰ (طول کل): 1.۰ متر (۳.طول کابل یکپارچه ۳ فوت.

• ۰۰ (گزینه زره): کابل استاندارد بدون زره استیل ضدزنگ.

• CN (تأییدیه سازمانی): شامل گواهی‌های منطقه‌ای خاص برای بازار چین (NEPSI).

مشخصات فنی

سؤالات متداول فنی

چه زمانی باید یک پروب ۲۵ میلی‌متری را به جای پروب استاندارد ۸ میلی‌متری انتخاب کنم؟پروب ۲۵ میلی‌متری زمانی استفاده می‌شود که حرکت هدف مورد انتظار بیش از ۲ باشد.محدوده ۰ میلی‌متر پروب ۸ میلی‌متری. برای اندازه‌گیری "انبساط تفاضلی" در توربین‌های بزرگ که شفت نسبت به پوسته در چرخه‌های حرارتی به طور قابل توجهی رشد می‌کند، ایده‌آل است.

آیا این پروب با سنسورهای استاندارد ۳۳۰۰ XL پروکسی‌میتر سازگار است؟خیر. این 330851 سری باید با سنسور پروکسی‌میتر ۲۵ میلی‌متری ۳۳۰۰ XL اختصاصی استفاده شود. ویژگی‌های الکتریکی و ضریب مقیاس (۲۰ میلی‌ولت بر میل) به طور قابل توجهی با سیستم‌های استاندارد ۲۰۰ میلی‌ولت بر میل متفاوت است.

آیا گزینه "بدون زره" بر کیفیت سیگنال تأثیر می‌گذارد؟نبود زره (گزینه ۰۰) بر عملکرد الکتریکی یا یکپارچگی سیگنال تأثیر نمی‌گذارد. با این حال، برای نصب‌هایی که کابل کاملاً توسط لوله محافظت شده یا در مناطقی بدون خطر سایش مکانیکی قرار دارد، توصیه می‌شود.

راهنمای مهندسی و نصب

کالیبراسیون و ماده هدفاین 330851-02-000-060-10-00-CN برای فولاد AISI 4140 به صورت کارخانه‌ای کالیبره شده است. اگر برنامه شما شامل ماده شفت متفاوتی است، ضریب مقیاس ممکن است تغییر کند. همیشه قبل از نهایی کردن نقاط تنظیم هشدار DCS/PLC، با استفاده از میکرومتر دوار، بررسی کالیبراسیون میدانی را برای تأیید منحنی ولتاژ به فاصله انجام دهید.

تنظیم ولتاژ گپبرای اندازه‌گیری‌های رانش و ارتعاش، پروب باید به درستی در محدوده خطی خود "گپ" شود. معمولاً، ولتاژ گپ حدود -۱۰ ولت DC (مرکز محدوده خطی) مطلوب است. برای اندازه‌گیری ولتاژ در ترمینال‌های "OUT" و "COM" پروکسی‌میتر هنگام نصب، از مولتی‌متر دیجیتال با امپدانس بالا استفاده کنید.

مقاومت شیمیایی و فشارینوک پروب از PPS ساخته شده است، که مقاومت عالی در برابر بیشتر روان‌کننده‌ها و حلال‌های صنعتی ارائه می‌دهد. در حالی که برای ۱۳ بار رتبه‌بندی شده است.۸ بار، اطمینان حاصل کنید که مهر و موم‌های اورینگ روی رزوه‌های M30 با نوع روغن دستگاه سازگار هستند تا از نشت در نقطه نصب جلوگیری شود.
