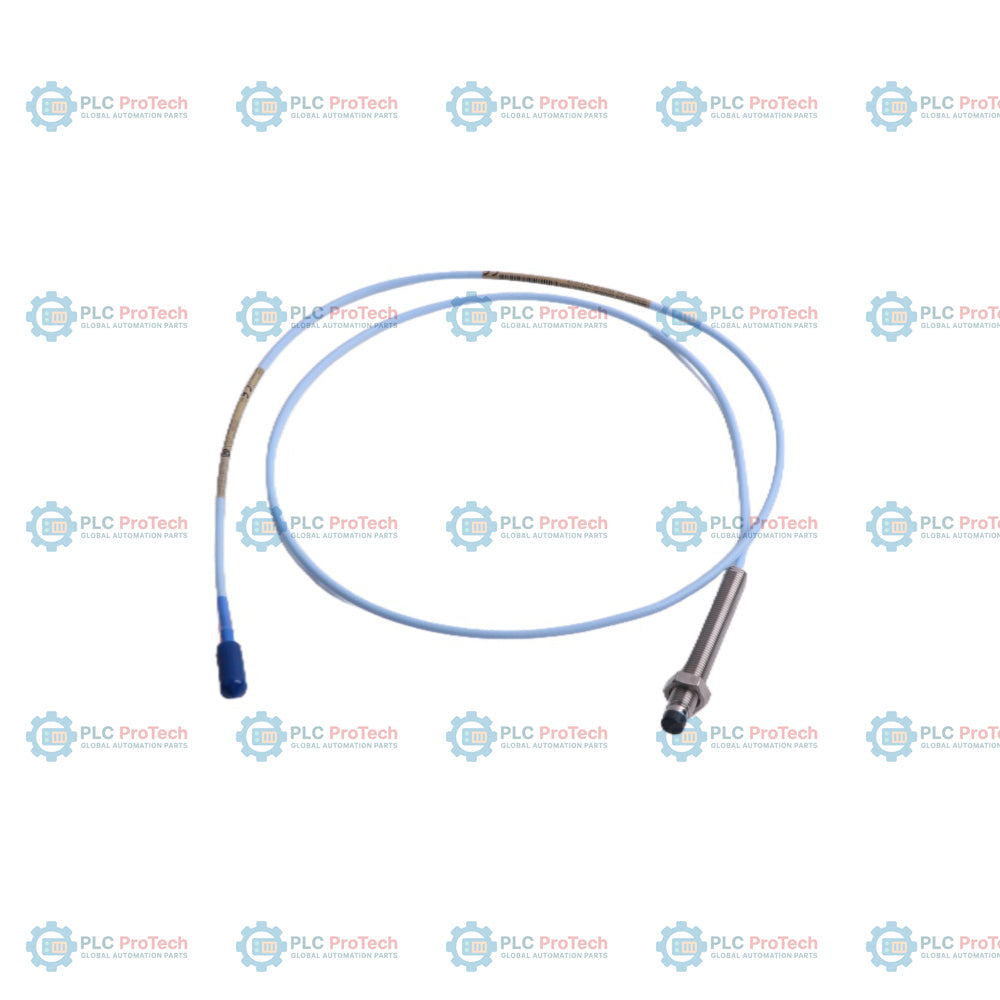

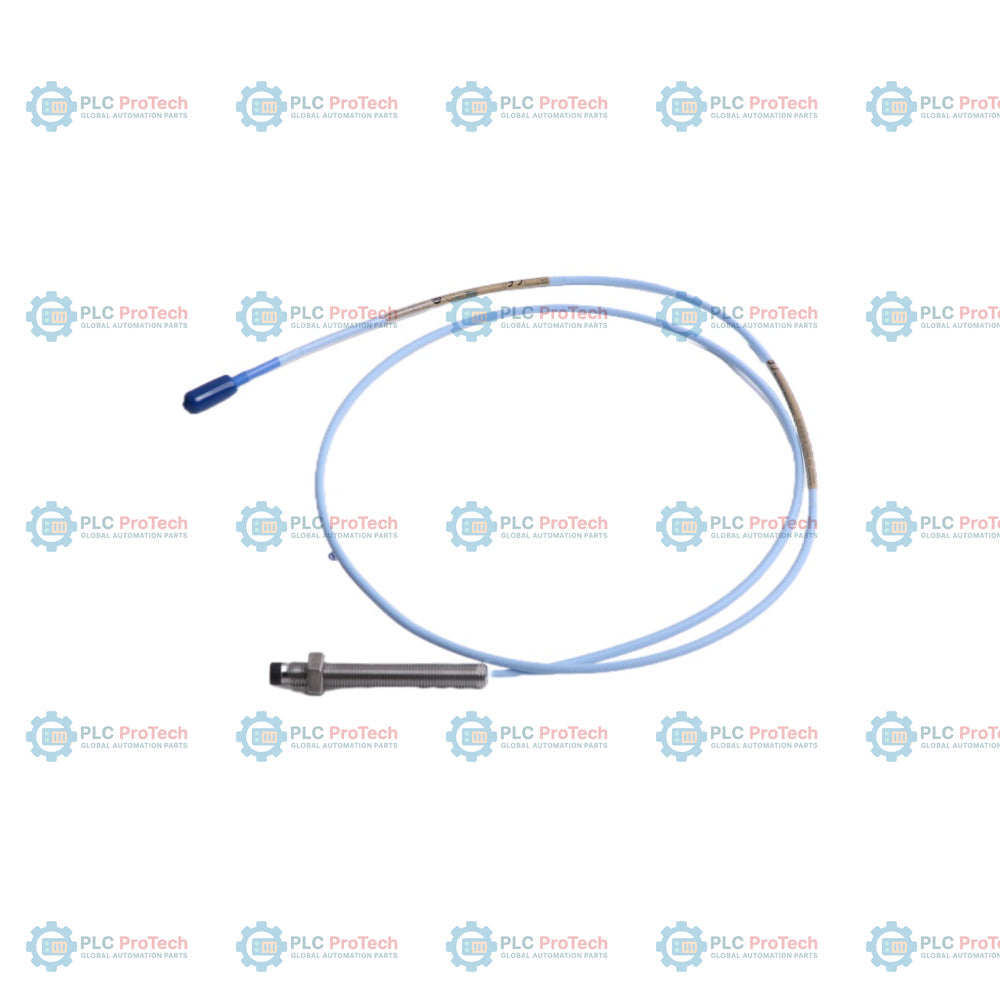

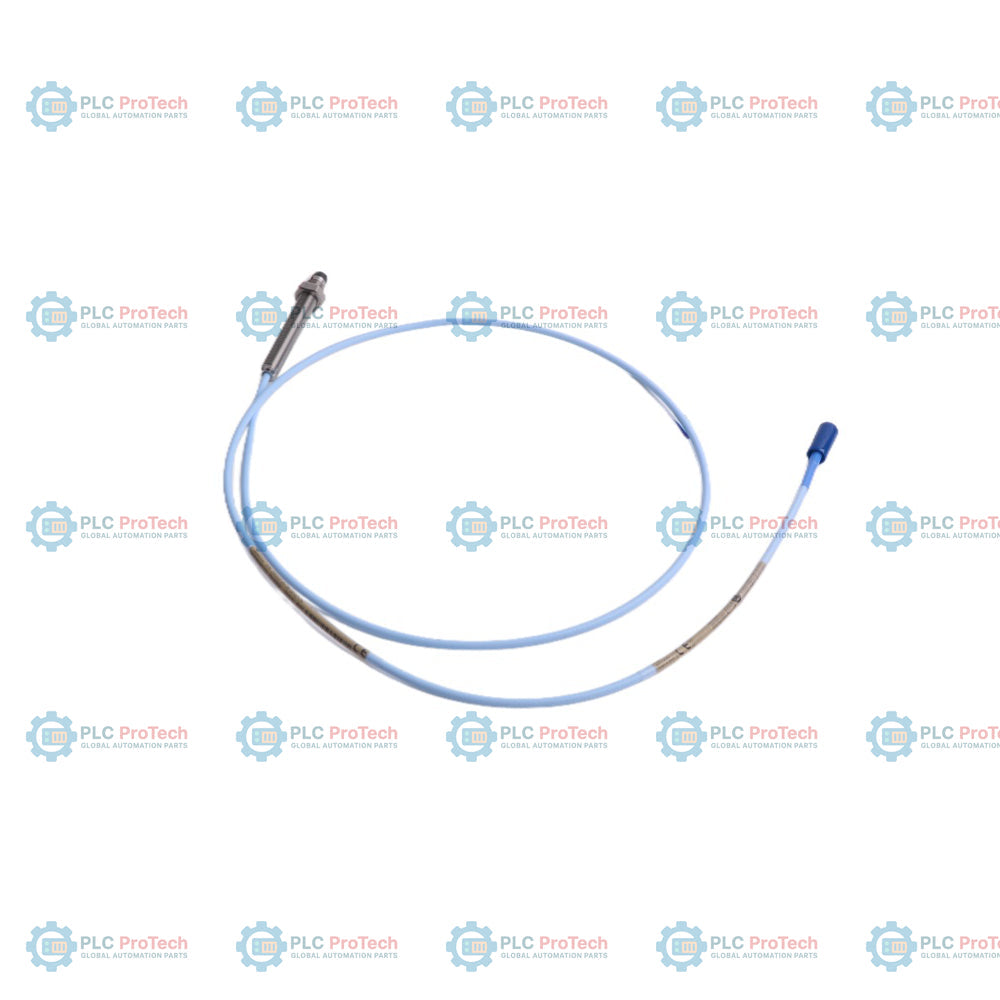

Bently Nevada 330101-00-28-20-02-00 که برای پایش بسیار دقیق جابهجایی و ارتعاش مهندسی شده است، یک پروب مجاورتی ۸ میلیمتری بدون زره است که برای اندازهگیری غیرتماسی موقعیت شفت طراحی شده است. این پیکربندی خاص دارای بدنه رزوهدار 3/8-24 UNF، طول بدون رزوه ۰٫۰ اینچ (که نشاندهنده بدنه کاملاً رزوهدار است)، طول کلی بدنه ۲٫۸ اینچ و طول کلی کابل ۲٫۰ متر است. این پروب به یک کانکتور کواکسیال مینیاتوری ClickLoc ختم میشود و برای پیکربندیهای الکتریکی استاندارد طراحی شده است؛ در این پیکربندیها به تأییدیههای تخصصی نهادهای مربوط به مناطق خطرناک نیاز نیست.
این پروب با تکیه بر اصل عملکرد جریانهای گردابی، فاصله استاتیک و دینامیک بین نوک پروب و یک هدف رسانا، معمولاً شفت فولادی AISI 4140، را اندازهگیری میکند. این پروب مستقیماً به کابل رابط 3300 XL و حسگر Proximitor متصل میشود و خروجی ولتاژی بسیار پایداری متناسب با فاصله ایجاد میکند. این مجموعه برای اندازهگیری ارتعاش، موقعیت و سرعت شفت در ماشینآلات دوار حیاتی، از جمله توربینهای بخار، کمپرسورها و پمپهای پرسرعت، بسیار قابل اعتماد است. طراحی بدون زره، انعطافپذیری عالی را در پوستههای محافظ ماشینآلات فراهم میکند و کابل کواکسیال استاندارد با عایق FEP آن، مقاومت بالایی در برابر سیالات صنعتی، روغنها و رطوبت دارد.
این پروب بهطور گسترده در محیطهای مربوط به ماشینآلات سنگین، از جمله موارد زیر، به کار میرود:
| گزینه / بخش | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330101-00-28-20-02-00 | پروب 3300 XL با قطر ۸ میلیمتر، رزوه 3/8-24 UNF، بدون زره |
| گزینه طول بدون رزوه A | 00 | طول بدون رزوه 0.0 in |
| B - گزینه طول کلی بدنه | 28 | طول کلی بدنه 2.8 in |
| C - گزینه طول کلی | 20 | طول کلی 2.0 meters (6.6 feet) |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد |
| E - گزینه تأییدیه سازمان | 00 | لازم نیست (پیکربندی استاندارد ایمنی الکتریکی) |
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | Bently Nevada |
| شماره قطعه / مدل | 330101-00-28-20-02-00 |
| خانواده محصول | سیستم ترانسدیوسر مجاورتی 3300 XL 8 mm |
| قطر نوک پروب | 8 mm |
| اصل عملکرد | جریان گردابی |
| نوع اندازهگیری | جابهجایی بدون تماس (ارتعاش ایستا و دینامیک) |
| نوع رزوه | 3/8-24 UNF-2A |
| گزینه آرمور | بدون آرمور (بدون زره) |
| طول بدون رزوه | 0.0 in (0 mm) |
| طول کلی بدنه | 2.8 in (71 mm) |
| طول کلی کابل | 2.0 meters (6.6 feet) |
| مقاومت هسته کابل | 7.88 +/- 0.50 Ohms (مقاومت DC نامی پروب برای طول 2.0 m) |
| نوع کانکتور | کانکتور کواکسیال نر ClickLoc مینیاتوری |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پروب | فولاد زنگنزن AISI 303 یا 304 (SST) |
| عایق کابل | تریاکسیال 75 Ohm از پلیفلوئورواتیلن پروپیلن (FEP) |
| محدوده دمای عملیاتی | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| محدوده دمای نگهداری | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| محدوده خطی سیستم | 2.0 mm (80 mils)، معمولاً از 0.25 mm تا 2.25 mm (10 تا 90 mils) |
| ضریب مقیاس سیستم | 7.87 V/mm (200 mV/mil) نامی |
| حداکثر استحکام کششی نامی | 330 N (75 lbf) از بدنه پروب تا سیم رابط پروب؛ 270 N (60 lbf) در محل اتصال کانکتور |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
| ابعاد | 45 mm x 95 mm x 95 mm (H x W x D) |
| وزن | 0.14 kg |
برای اطمینان از اندازهگیری دقیق ارتعاش، هنگام نصب پروب مجاورتی از روشهای مهندسی زیر پیروی کنید:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330101-00-28-20-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورتی 8 mm 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۴۵ میلیمتر × ۹۵ میلیمتر × ۹۵ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
