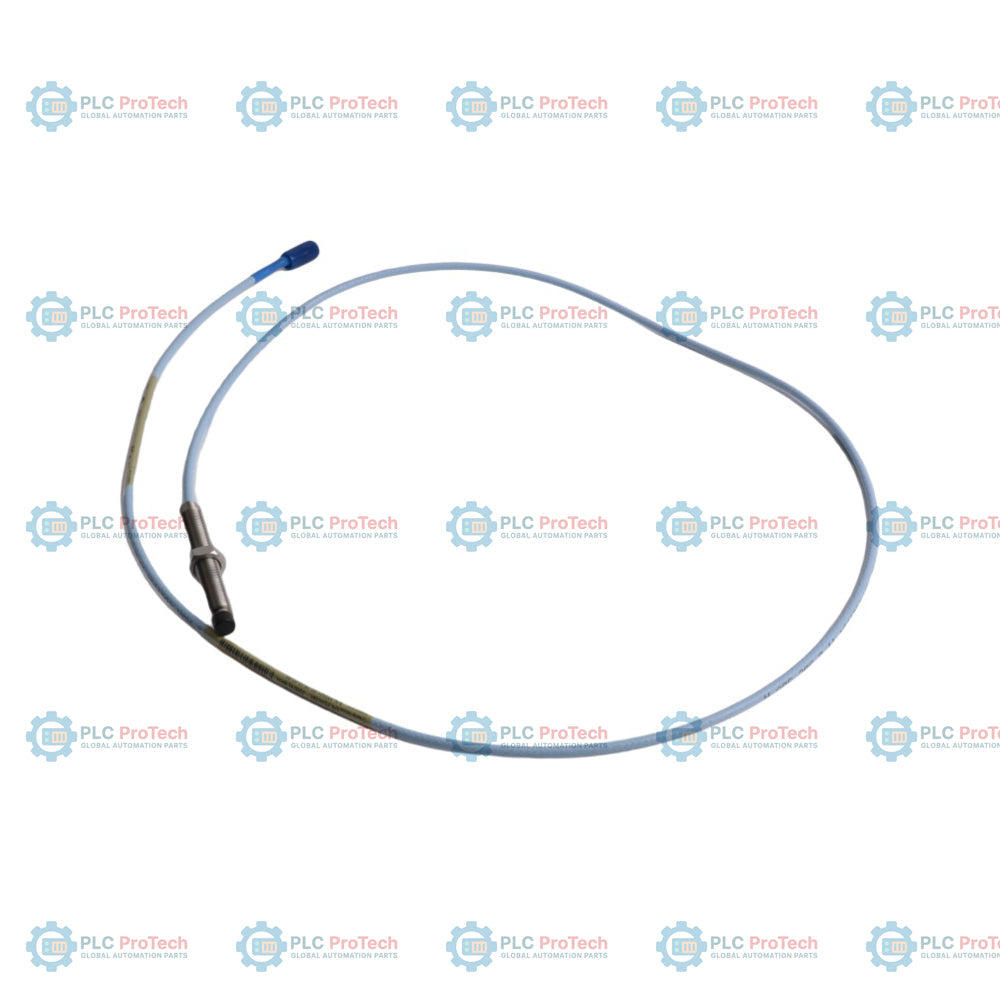

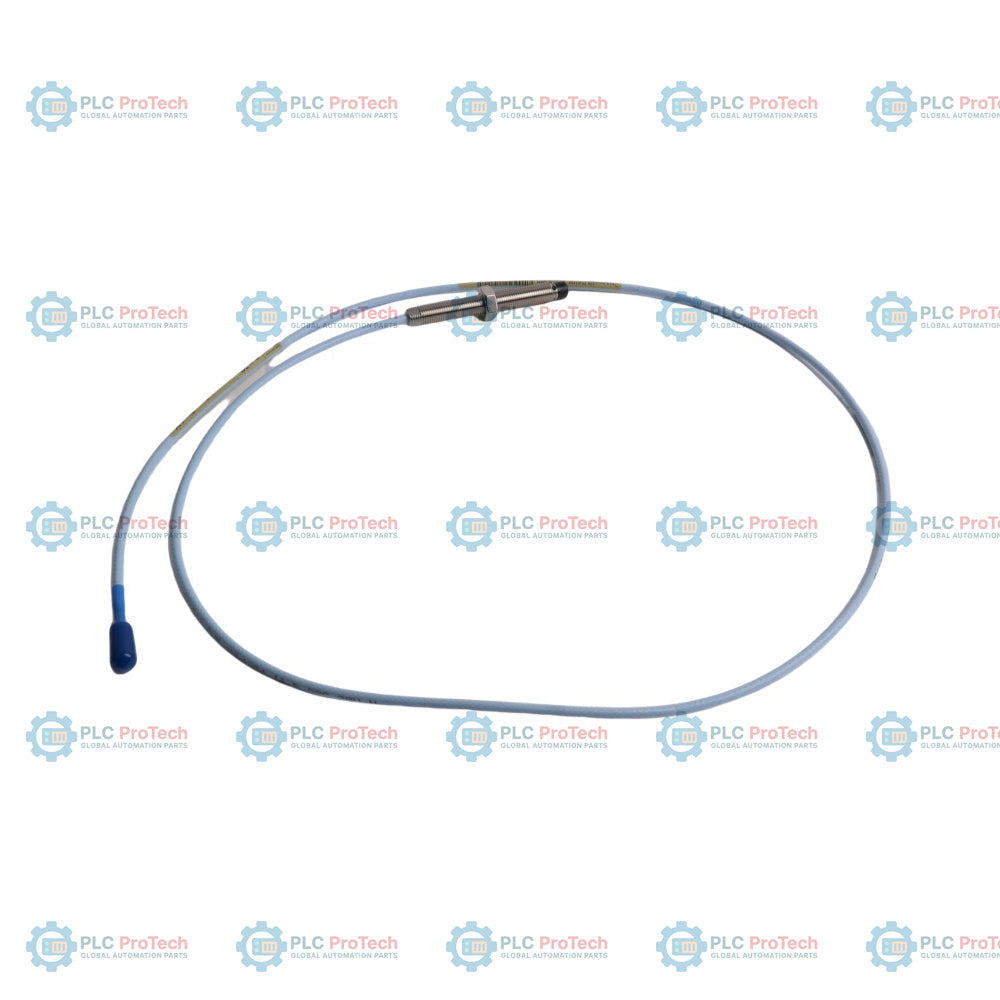

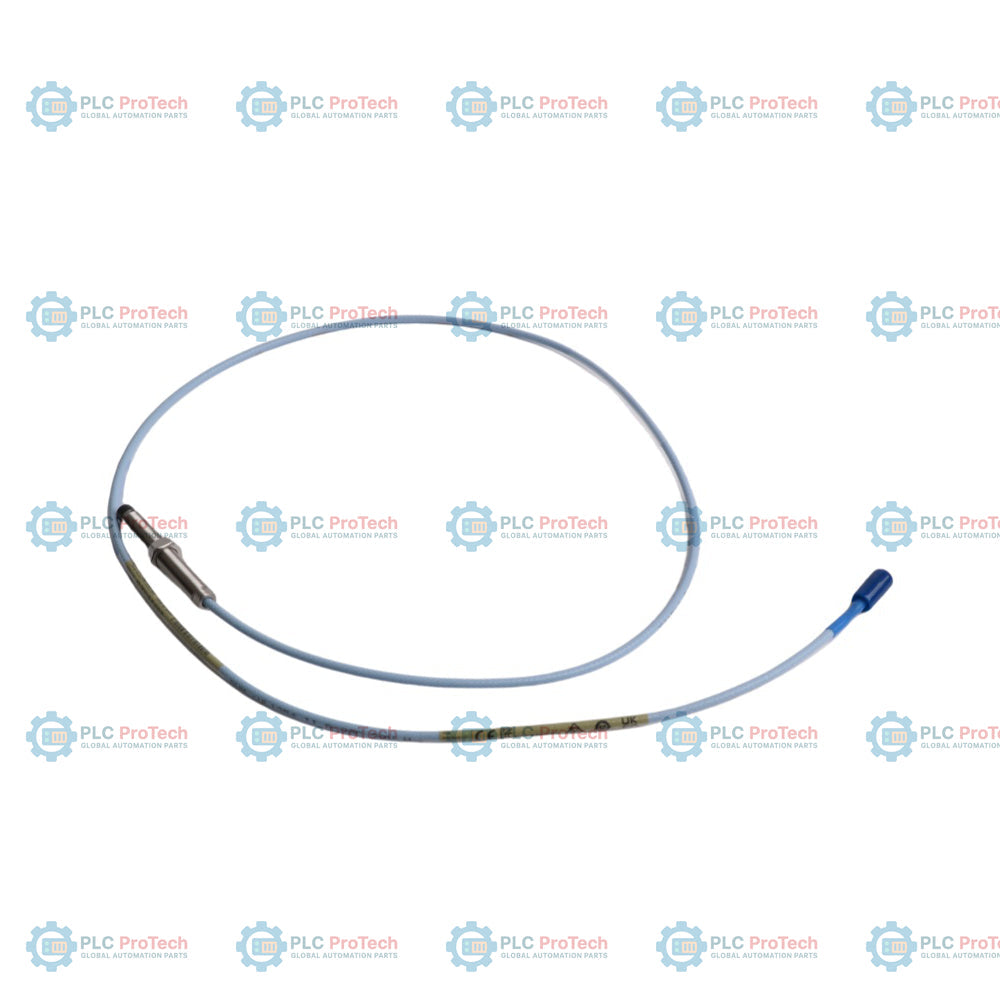

پروب مجاورتی Bently Nevada 330101-00-52-10-02-05، 3300 XL، ۸ میلی‌متر

Q: منظور پسوند ‎-52-10-02-05 برای پروب مجاورتی 330101 چیست؟

این پسوند پیکربندیای را تعریف میکند که شامل طول کلی بدنه ۵٫۲ اینچ (52)، طول کلی کابل ۱٫۰ متر (10)، کانکتور کواکسیال مینیاتوری ClickLoc روی کابل استاندارد (02)، و تأییدیههای سازمانی CSA، ATEX و IECEx (05) است.

Q: فاصله نصب توصیهشده برای این پروب چقدر است؟

فاصله توصیهشده ۱٫۲۷ میلیمتر (50 میل) است که متناظر با خروجی اسمی ‎-9 Vdc در حسگر Proximitor مدل 3300 XL است.

SKU 330101-00-52-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-00-52-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورتی 3300 XL ۸ میلی‌متری
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۴۵ میلی‌متر x ۹۵ میلی‌متر x ۹۵ میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330101-00-52-10-02-05 یک پیکربندی پروب مجاورتی ۸ میلی‌متری با دقت بالا و بدون زره در سامانه مبدل مجاورتی 3300 XL است. این مدل خاص دارای بدنه فولادی کاملاً رزوه‌دار 3/8-24 UNF با طول بدون رزوه ۰٫۰ اینچ و طول کلی بدنه بلند ۵٫۲ اینچ است؛ بنابراین برای نصب در محفظه‌های عمیق یاتاقان، جایی که پروب‌های با بدنه کوتاه استاندارد دسترسی ندارند، ایده‌آل است. این مدل به کابل کواکسیال استاندارد ۱٫۰ متری (۳٫۳ فوت) مجهز است که به یک رابط کواکسیال کوچک ClickLoc (بدون محافظ رابط) ختم می‌شود و برای نصب در مناطق خطرناک تحت تأییدیه‌های CSA، ATEX و IECEx کاملاً گواهی شده است. این پروب به‌عنوان حسگری بدون تماس عمل می‌کند و با استفاده از اصل جریان گردابی، ارتعاش و موقعیت شفت را در ماشین‌آلات دوار حیاتی اندازه‌گیری می‌کند.

ویژگی‌ها

بدنه کاملاً رزوه‌دار: با طول بدون رزوه ۰٫۰ اینچ طراحی شده است تا قابلیت تنظیم نصب را در سوراخ‌های رزوه‌دار به حداکثر برساند.
بدنه کشیده ۵٫۲ اینچی: دسترسی لازم برای محفظه‌های عمیق یاتاقان و پوسته‌های سنگین ماشین را فراهم می‌کند.
کابل استاندارد بدون زره: دارای کابل کواکسیال انعطاف‌پذیر و سبک ۱٫۰ متری برای مسیریابی آسان داخل جعبه‌های اتصال است.
رابط کواکسیال ClickLoc: رابط کواکسیال کوچک ClickLoc (بدون محافظ رابط) اتصال ایمن و مقاوم در برابر ارتعاش را به کابل‌های رابط فراهم می‌کند.
گواهی‌های مناطق خطرناک: با گواهی‌های CSA، ATEX و IECEx (گزینه ۰۵) به‌طور کامل تأیید شده است و برای استفاده در محیط‌های انفجاری مناسب است.
اصل جریان گردابی: با دامنه اندازه‌گیری خطی ۲٫۰ میلی‌متر (۸۰ میل) به‌طور قابل‌اعتماد کار می‌کند و پایش جابه‌جایی با دقت بالا را فراهم می‌سازد.

کاربردها

پروب مجاورتی Bently Nevada 330101-00-52-10-02-05 در محیط‌های صنعتی دشوار، که در آن اندازه‌گیری قابل‌اعتماد و بدون تماس جابه‌جایی برای حفاظت از ماشین‌آلات دوار ضروری است، استفاده می‌شود. کاربردهای معمول شامل موارد زیر است:

پایش ارتعاش شعاعی و موقعیت شفت در توربین‌های بخار و گاز متوسط تا بزرگ.
اندازه‌گیری جابه‌جایی محوری روتور در کمپرسورهای صنعتی، توربوکمپرسورها و پمپ‌های فشاربالا.
پایش موقعیت محوری در گیربکس‌ها و ژنراتورهای حیاتی.
ردیابی خط مرکزی شفت و اندازه‌گیری انبساط پوسته ماشین.

اطلاعات سفارش

گزینه / بخش	کد روی این SKU	معنی پیکربندی
شماره قطعه قابل سفارش	330101-00-52-10-02-05	پروب مجاورتی ۸ میلی‌متری 3300 XL، با رزوه 3/8-24 UNF، بدون زره
گزینه طول بدون رزوه A	00	طول بدون رزوه ۰٫۰ اینچ (۰٫۰ میلی‌متر) (کاملاً رزوه‌دار)
گزینه طول کلی بدنه B	52	طول بدنه ۵٫۲ اینچ (۱۳۲ میلی‌متر)
گزینه طول کلی C	10	طول کابل 1.0 متر (3.3 فوت)
D - گزینه نوع رابط و کابل	02	رابط کواکسیال کوچک ClickLoc، کابل استاندارد
E - گزینه تأییدیه سازمان	05	تأییدیه‌های مناطق خطرناک CSA، ATEX و IECEx

مشخصات فنی

پارامتر	مقدار مشخصه
تولیدکننده	Bently Nevada (Baker Hughes)
مدل / شماره قطعه	330101-00-52-10-02-05
قطر پراب	8 mm
اندازه رزوه	3/8-24 UNF-2A
محدوده خطی	2.0 mm (80 mils)
اصل عملکرد	جریان گردابی (جابجایی غیرتماسی)
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil) نامی
مقاومت DC نامی پراب	7.59 ohms +/- 0.50 ohms (هادی مرکزی تا هادی بیرونی)
دمای کاری (پراب و کابل)	-52 degC تا +177 degC (-62 degF تا +350 degF)
فاصله شعاعی پیشنهادی	1.27 mm (50 mils) یا تقریباً -9 Vdc
سازگاری با جنس هدف	فولاد AISI 4140 (کالیبره‌شده با سیستم)
رابط کابل	رابط کواکسیال کوچک ClickLoc (بدون محافظ)
طول کل کابل	1.0 meter (3.3 feet)
ابعاد	45 mm x 95 mm x 95 mm (H x W x D)
وزن	0.14 kg

اتصالات و رابط‌ها

قطعه رابط	جزئیات عملکرد / سیم‌کشی
هادی مرکزی	انتقال سیگنال RF با فرکانس بالا از حسگر Proximitor
شیلد / هادی بیرونی	مسیر مشترک برگشت سیگنال / شیلد برای جلوگیری از تداخل EMI/RFI
کوپلینگ ClickLoc	ایجاد قفل مکانیکی کم‌مقاومت با کابل‌های رابط 3300 XL

راهنمای نصب

برای دستیابی به بیشترین دقت و قابلیت اطمینان پراب مجاورتی 3300 XL 8 mm، مراحل نصب زیر را دنبال کنید:

تنظیم فاصله پراب: فاصله مکانیکی پراب را با استفاده از فیلر گیج یا با پایش ولتاژ خروجی حسگر Proximitor تنظیم کنید. فاصله شعاعی استاندارد 1.27 mm (50 mils) باید تقریباً مقدار -9 Vdc را روی خط سیگنال نشان دهد.
انتخاب بدون بخش رزوه‌نشده: از آنجا که این پراب دارای طول رزوه‌نشده 0.0 اینچ (کاملاً رزوه‌دار) است، اطمینان حاصل کنید که براکت نصب یا سوراخ کاملاً قلاویز شده باشد تا هنگام بستن پراب، رزوه آسیب نبیند.
محافظت از کابل: کابل کواکسیال را از داخل لوله محافظ یا سینی کابل عبور دهید تا از له‌شدن، ساییدگی یا خم‌شدن شدید جلوگیری شود. از حداقل شعاع خم کابل کواکسیال تجاوز نکنید.
ایزولاسیون و شیلدینگ: اطمینان حاصل کنید که بدنه پراب به‌صورت الکتریکی به بدنه دستگاه اتصال زمین داشته باشد و شیلد کابل رابط نیز به‌درستی در ترمینال‌بلوک حسگر Proximitor زمین شود.

انطباق و گواهی‌ها

این پیکربندی پراب مجاورتی 330101 برای استفاده در محیط‌های صنعتی خطرناک، تحت تأییدیه‌های سازمان‌های زیر (گزینه 05)، گواهی شده است:

CSA: تأییدشده برای مناطق خطرناک در آمریکای شمالی
ATEX: دارای گواهی برای اتمسفرهای انفجاری در اروپا (ناحیه 0/1/2)
IECEx: گواهی جهانی برای محیط‌های خطرناک

FAQ

منظور پسوند ‎-52-10-02-05 برای پروب مجاورتی 330101 چیست؟

این پسوند پیکربندی‌ای را تعریف می‌کند که شامل طول کلی بدنه ۵٫۲ اینچ (52)، طول کلی کابل ۱٫۰ متر (10)، کانکتور کواکسیال مینیاتوری ClickLoc روی کابل استاندارد (02)، و تأییدیه‌های سازمانی CSA، ATEX و IECEx (05) است.

فاصله نصب توصیه‌شده برای این پروب چقدر است؟

فاصله توصیه‌شده ۱٫۲۷ میلی‌متر (50 میل) است که متناظر با خروجی اسمی ‎-9 Vdc در حسگر Proximitor مدل 3300 XL است.

آیا این مدل 330101 روی کابل کواکسیال زره محافظ دارد؟

خیر. سری 330101 بدون زره طراحی شده است. اگر کاربرد شما به زره محافظ نیاز دارد، باید سری مدل 330102 انتخاب شود.

این پروب با کدام سیستم‌های پایش سازگار است؟

این پروب کاملاً با حسگر Proximitor مدل 3300 XL (سری 330180) و کابل‌های رابط سازگار است و مستقیماً به رک Bently Nevada 3500 یا دیگر پایشگرهای حفاظت پیوسته ماشین‌آلات متصل می‌شود.
