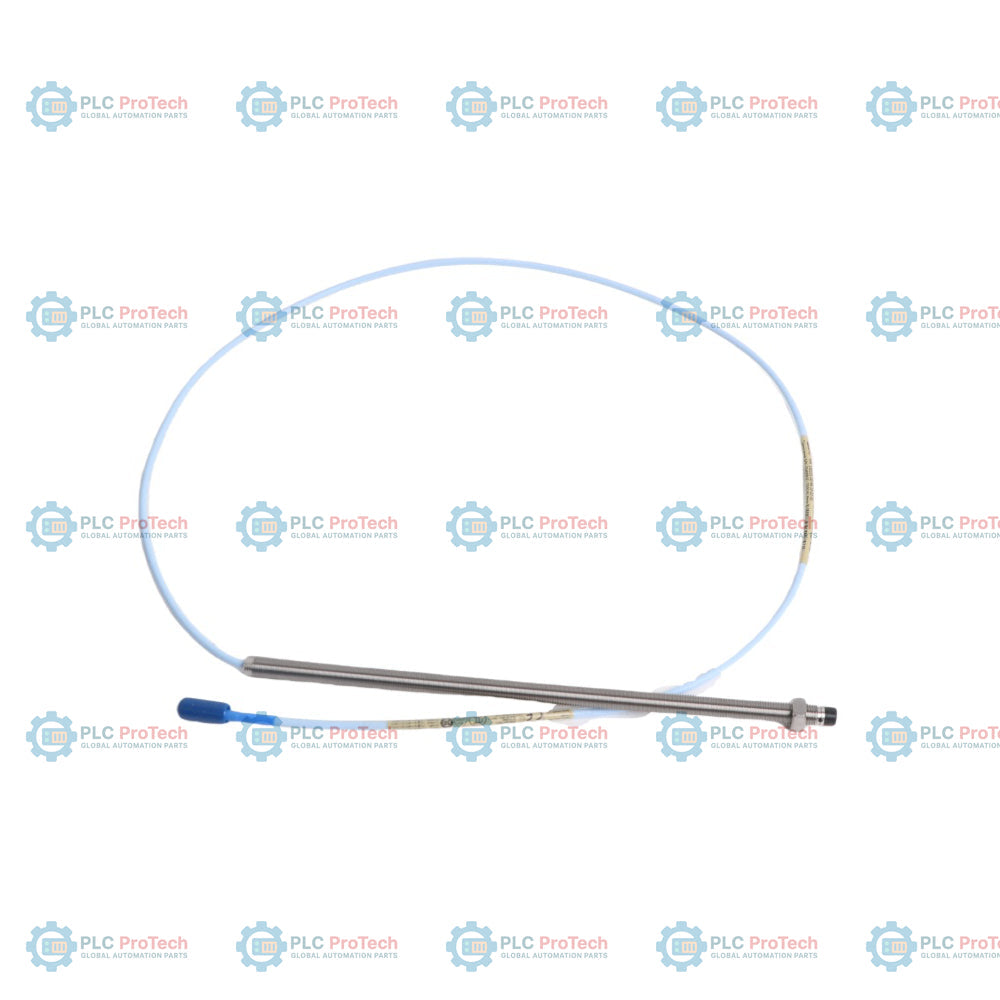

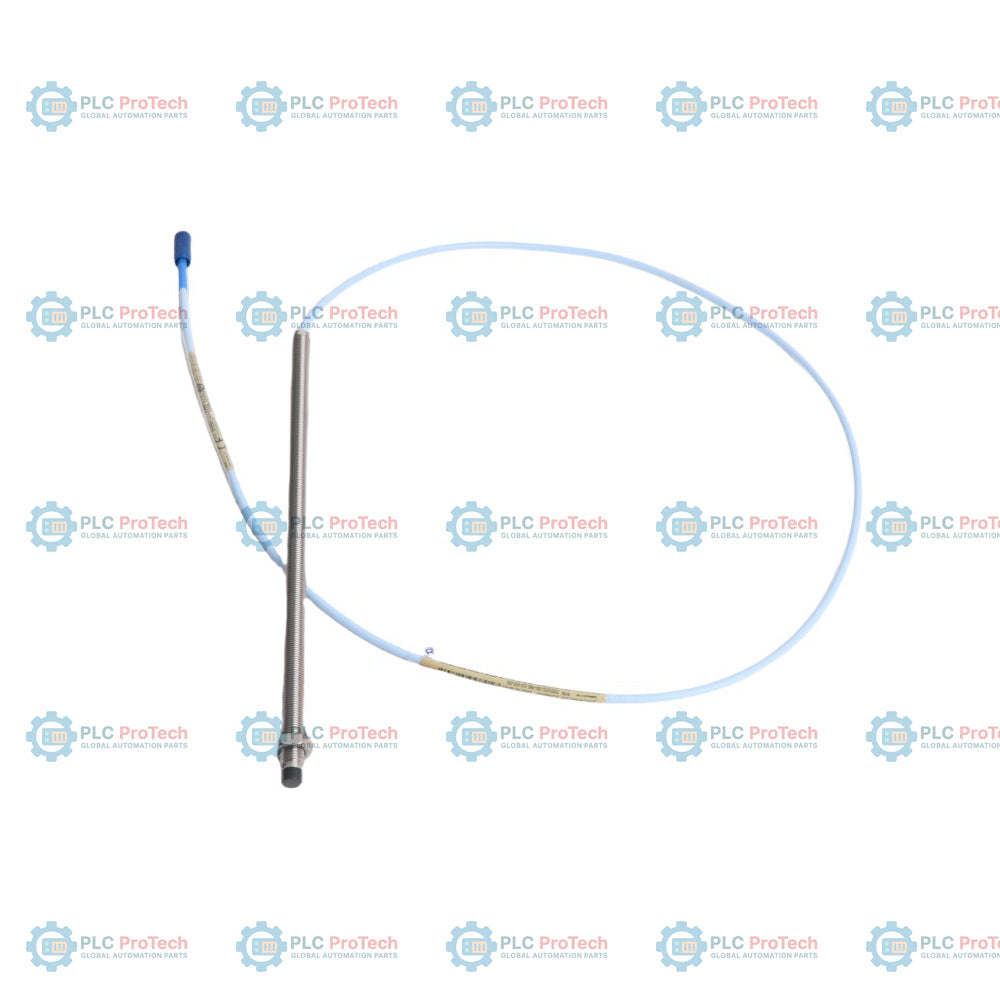

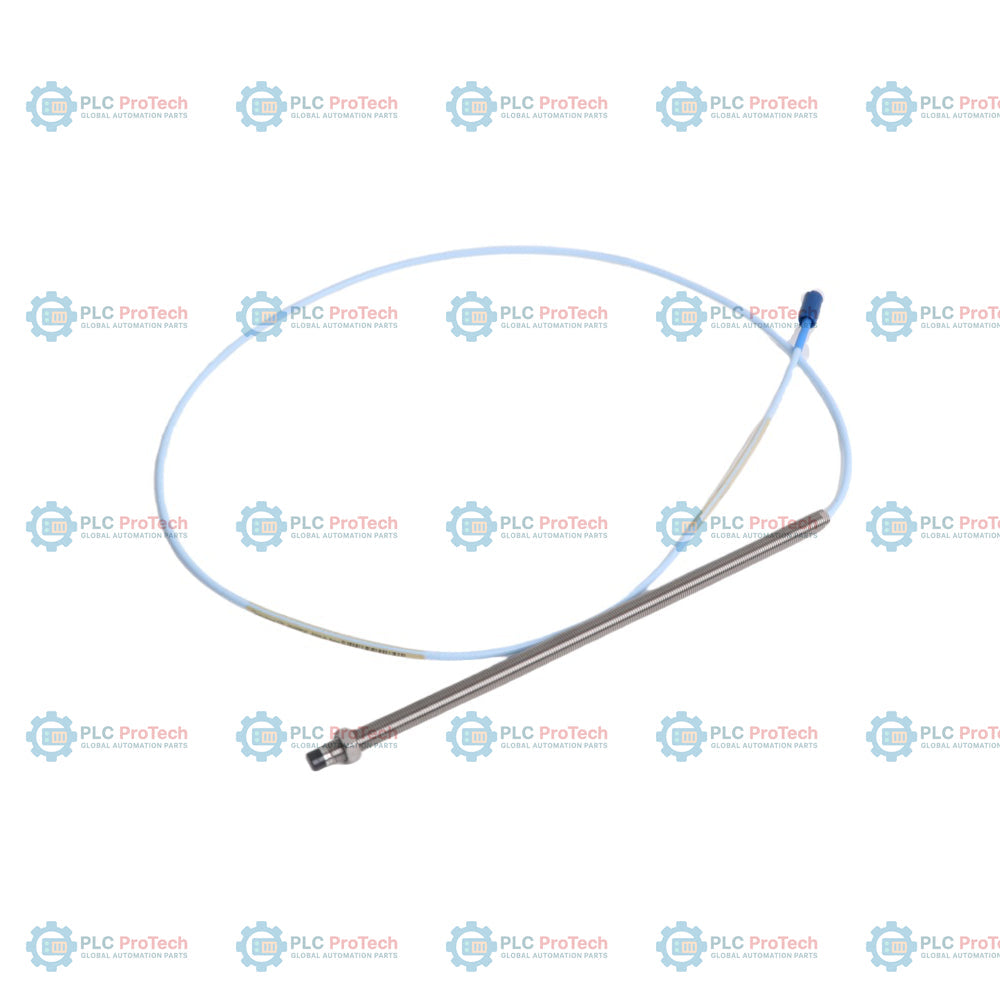

Bently Nevada 330101-00-96-10-02-05 پرُب مجاورتی 3300 XL هشت میلی‌متری

Q: کد 96 در شماره قطعه این پروب مجاورت چه کاربردی دارد؟

کد 96 نشاندهنده طول کلی بدنه به میزان 9.6 اینچ (244 میلیمتر) است. این بدنه رزوهدار فوقالعاده بلند بهطور خاص برای دسترسی عمیق به محفظههای یاتاقان یا ساختارهای بیرونی ماشینآلات طراحی شده است.

Q: آیا این پروب دارای بخش بدون رزوه است؟

خیر. کد طول بدون رزوه 00 (بخش A) نشان میدهد که طول بدنه بدون رزوه 0.0 اینچ است؛ یعنی رزوه 3/8-24 UNF در تمام طول بدنه پروب امتداد دارد.

Q: آیا میتوان از این پروب مجاورت در مناطق خطرناکِ مستعد انفجار استفاده کرد؟

بله. گزینه تأییدیه سازمانی 05 تأیید میکند که این پروب طبق الزامات ATEX، IECEx و CSA برای نصب در مناطق خطرناک بهطور کامل گواهی شده است.

SKU 330101-00-96-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-00-96-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت ۸ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۴۵ میلی‌متر × ۹۵ میلی‌متر × ۹۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330101-00-96-10-02-05 که برای پایش ماشین‌آلات با دسترسی عمیق مهندسی شده است، یک پروب مجاورتی 8 میلی‌متری با عملکرد بالا از سری استاندارد صنعتی 3300 XL است. این پروب بدون آرمور با استفاده از اصل اندازه‌گیری جریان گردابی، ردیابی بدون تماس و بسیار دقیق ارتعاش و موقعیت شفت را در ماشین‌آلات دوار حیاتی فراهم می‌کند. با اندازه‌گیری تغییرات بسیار جزئی فاصله بین نوک پروب و شفت هدف (معمولاً از جنس فولاد AISI 4140)، ورودی‌های تشخیصی مهمی برای جلوگیری از خرابی فاجعه‌بار مکانیکی ارائه می‌دهد.

این پیکربندی خاص برای رفع مشکلات دسترسی در مجموعه‌های یاتاقان تنگ یا عمیق طراحی شده است. این محصول دارای بدنه فولادی ضدزنگ کاملاً رزوه‌دار 3/8-24 UNF-2A با طول بدون رزوه 0.0 اینچ و طول کلی بدنه 9.6 اینچ است. همچنین به کابل کواکسیال استاندارد 1.0 متری (3.3 فوتی) مجهز شده که به یک کانکتور کواکسیال نری مینیاتوری ClickLoc ختم می‌شود. این پروب با تأییدیه‌های گزینه 05، طبق استانداردهای ATEX، IECEx و CSA برای عملکرد ایمن در اتمسفرهای انفجاری گواهی شده و عملکردی مقاوم را در کاربردهای تولید برق، نفت و گاز و پتروشیمی تضمین می‌کند.

ویژگی‌ها

نوک پروب پلاستیکی PPS: کپسوله‌سازی بسیار مقاوم، سیم‌پیچ جریان گردابی داخلی را در برابر سیالات صنعتی خشن و تماس فیزیکی محافظت می‌کند.
بدنه رزوه‌دار در تمام طول: با طول بدون رزوه 0.0 اینچ و طول کلی بدنه 9.6 اینچ طراحی شده است و امکان تنظیم مکانیکی مستقیم را در کلاهک‌های یاتاقان با دسترسی عمیق فراهم می‌کند.
کابل کواکسیال بدون آرمور: شامل یک کابل کواکسیال استاندارد و بسیار انعطاف‌پذیر به طول 1.0 متر، مناسب برای عبور از مجراهای محافظ میدانی.
کانکتور مینیاتوری ClickLoc: کانکتور برنجی با روکش طلا، اتصال الکتریکی مستحکم و انتقال مطمئن سیگنال ارتعاش به کابل رابط را تضمین می‌کند.
دارای گواهی برای مناطق خطرناک: دارای تأییدیه‌های پیشاپیش CSA، ATEX و IECEx (گزینه 05) برای نصب مطمئن در مناطق خطرناک کارخانه.

کاربردها

این پروب مجاورتی برای پایش بدون تماس جابه‌جایی درون مجموعه‌های ماشین‌آلات دوار چالش‌برانگیز، از جمله موارد زیر، بهینه‌سازی شده است:

پایش ارتعاش شعاعی و ردیابی خط مرکزی شفت در توربین‌های بخار و گاز.
اندازه‌گیری جابه‌جایی موقعیت نیروی محوری در کمپرسورهای پرسرعت.
پایش حرکت روتور و انبساط حرارتی در پمپ‌ها و گیربکس‌های صنعتی.
نصب دائمی در پوسته ماشین که به واردکردن عمیق فیزیکی پروب نیاز دارد.

اطلاعات سفارش

گزینه / بخش	کد روی این SKU	توضیحات
شماره قطعه قابل سفارش	330101-00-96-10-02-05	پروب مجاورتی 3300 XL 8 mm، رزوه 3/8-24 UNF، بدون آرمور
A - گزینه طول بدون رزوه	00	طول بدون رزوه 0.0 اینچ (0 mm)
B - گزینه طول کلی محفظه	96	طول کلی محفظه 9.6 اینچ (244 mm)
C - گزینه طول کل	10	طول کل 1.0 متر (3.3 فوت)
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
E - گزینه تأییدیه سازمانی	05	تأییدیه‌های CSA، ATEX، IECEx

مشخصات فنی

سازنده	Bently Nevada
مدل / شماره قطعه	330101-00-96-10-02-05
خانواده محصول	سیستم مبدل مجاورتی 3300 XL 8 mm
قطر نوک پروب	8 mm
اندازه رزوه	3/8-24 UNF-2A
نوع اندازه‌گیری	جابجایی (مجاورتی)
اصل عملکرد	جریان گردابی
طول بدنه بدون رزوه	0.0 اینچ (0 mm)
طول محفظه رزوه‌دار	9.6 اینچ (244 mm)
طول کل کابل رابط	1.0 متر (3.3 فوت)
نوع کانکتور	ClickLoc نر کواکسیال مینیاتوری
محدوده خطی	2.0 mm (80 mils)، از فاصله 0.25 mm (10 mils) از نوک پروب
ضریب مقیاس	7.87 V/mm (200 mV/mil) هنگام استفاده همراه با Proximitor استاندارد
دمای کارکرد پروب	-52 degC تا +177 degC (-62 degF تا +350 degF)
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس محفظه پروب	فولاد ضدزنگ AISI 303
ابعاد	45 mm x 95 mm x 95 mm (H x W x D)
وزن	0.14 kg

راهنمای نصب

برای تضمین عملکرد قابل‌اعتماد سیگنال و حفظ پوشش ضمانت، این شیوه‌های فنی نصب را رعایت کنید:

در هنگام نصب، فاصله پروب را به‌صورت مکانیکی تنظیم کنید تا با نقطه مرکزی کالیبره‌شده محدوده خطی مطابقت داشته باشد (به‌طور اسمی 1.27 mm یا 50 mils، متناظر با خروجی بایاس -10 Vdc).
برای جلوگیری از آسیب‌دیدگی رزوه یا گیرکردن آن در براکت، اطمینان حاصل کنید که حداکثر درگیری رزوه از حدود مکانیکی بیشتر نشود.
کابل کواکسیال بدون آرمور را از داخل لوله فلزی یا سینی کابل اختصاصی عبور دهید تا از تداخل نویز الکتریکی ناشی از کابل‌های برق ماشین‌آلات مجاور جلوگیری شود.
فقط به اجزای کاملاً سازگار سیستم 3300 XL 8 mm، از جمله حسگرهای Proximitor سری 330180 و کابل‌های رابط استاندارد 330130، متصل کنید.

انطباق و گواهی‌ها

این دستگاه با گزینه تأییدیه سازمانی 05، الزامات استاندارد مقررات بین‌المللی ایمنی را برای استفاده در محیط‌های انفجاری برآورده می‌کند:

CSA: دارای گواهی‌های ایمنی ذاتی و غیرجرقه‌زا برای مکان‌های خطرناک.
ATEX: مطابق با دستورالعمل‌های استاندارد اتحادیه اروپا درباره اتمسفرهای انفجاری.
IECEx: استانداردهای ایمنی ذاتیِ دارای اعتبار جهانی برای محیط‌های طبقه‌بندی‌شده بر اساس ناحیه.

FAQ

کد 96 در شماره قطعه این پروب مجاورت چه کاربردی دارد؟

کد 96 نشان‌دهنده طول کلی بدنه به میزان 9.6 اینچ (244 میلی‌متر) است. این بدنه رزوه‌دار فوق‌العاده بلند به‌طور خاص برای دسترسی عمیق به محفظه‌های یاتاقان یا ساختارهای بیرونی ماشین‌آلات طراحی شده است.

آیا این پروب دارای بخش بدون رزوه است؟

خیر. کد طول بدون رزوه 00 (بخش A) نشان می‌دهد که طول بدنه بدون رزوه 0.0 اینچ است؛ یعنی رزوه 3/8-24 UNF در تمام طول بدنه پروب امتداد دارد.

این SKU چه گزینه‌های اتصال و کابلی دارد؟

این SKU (گزینه 02) دارای یک کابل کواکسیال بدون آرمور استاندارد به طول 1.0 متر است که به یک کانکتور کواکسیال مینیاتوری ClickLoc با روکش طلا ختم می‌شود.

آیا می‌توان از این پروب مجاورت در مناطق خطرناکِ مستعد انفجار استفاده کرد؟

بله. گزینه تأییدیه سازمانی 05 تأیید می‌کند که این پروب طبق الزامات ATEX، IECEx و CSA برای نصب در مناطق خطرناک به‌طور کامل گواهی شده است.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
