Bently Nevada 330101-12-30-10-02-05 3300 XL پروب مجاورت ۸ میلی‌متری

توضیحات

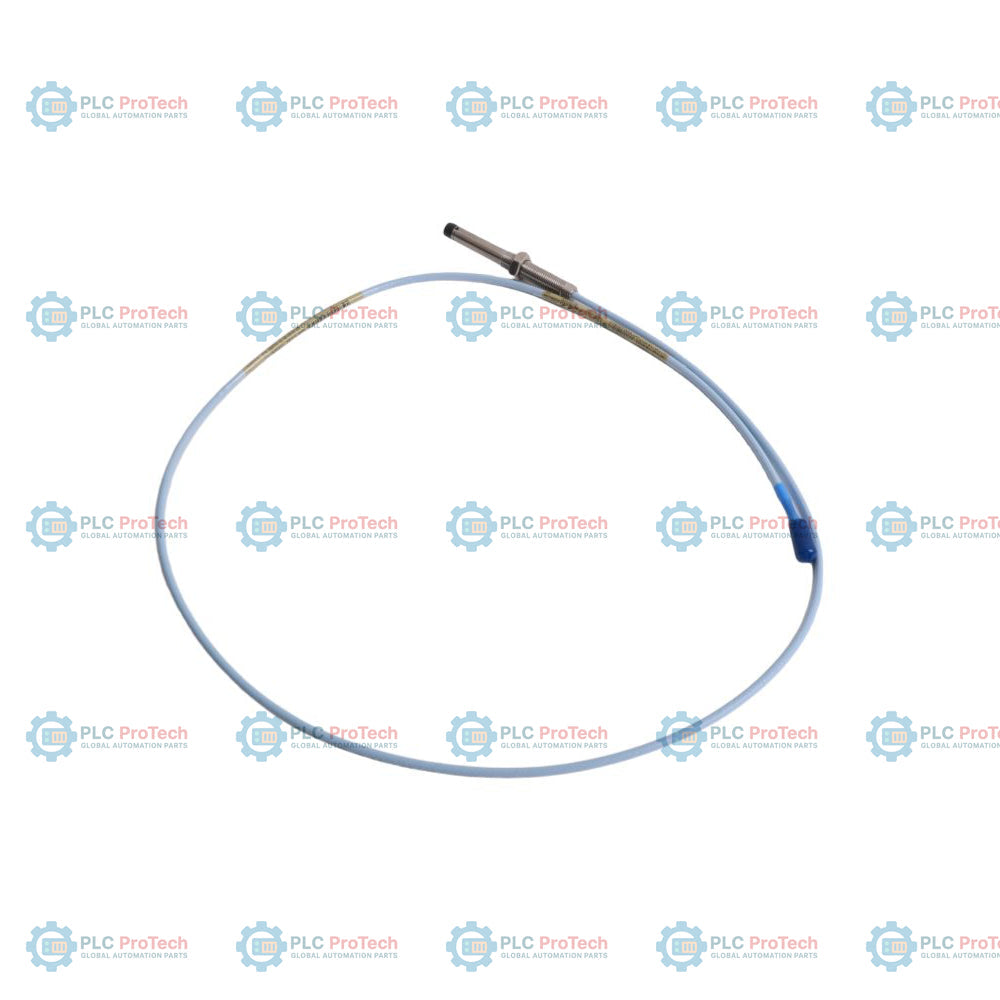

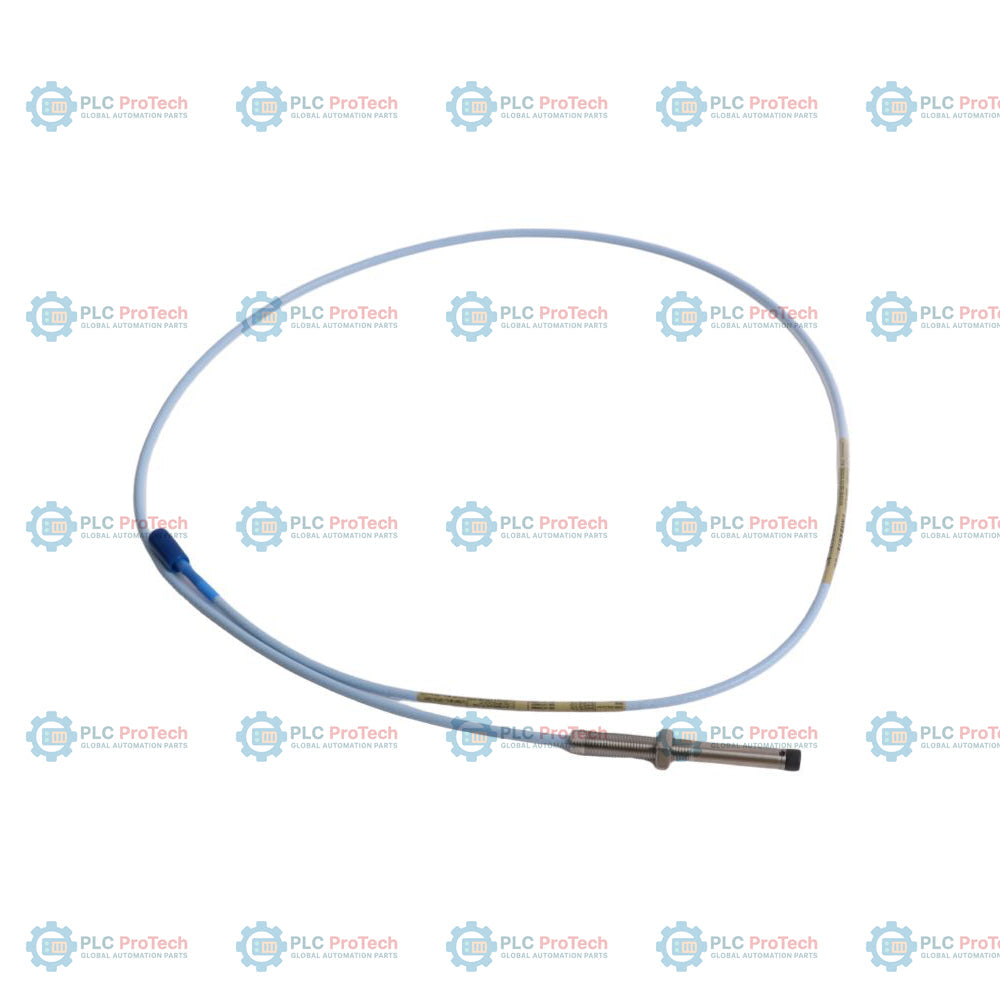

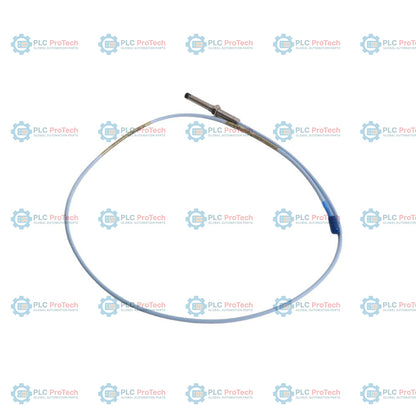

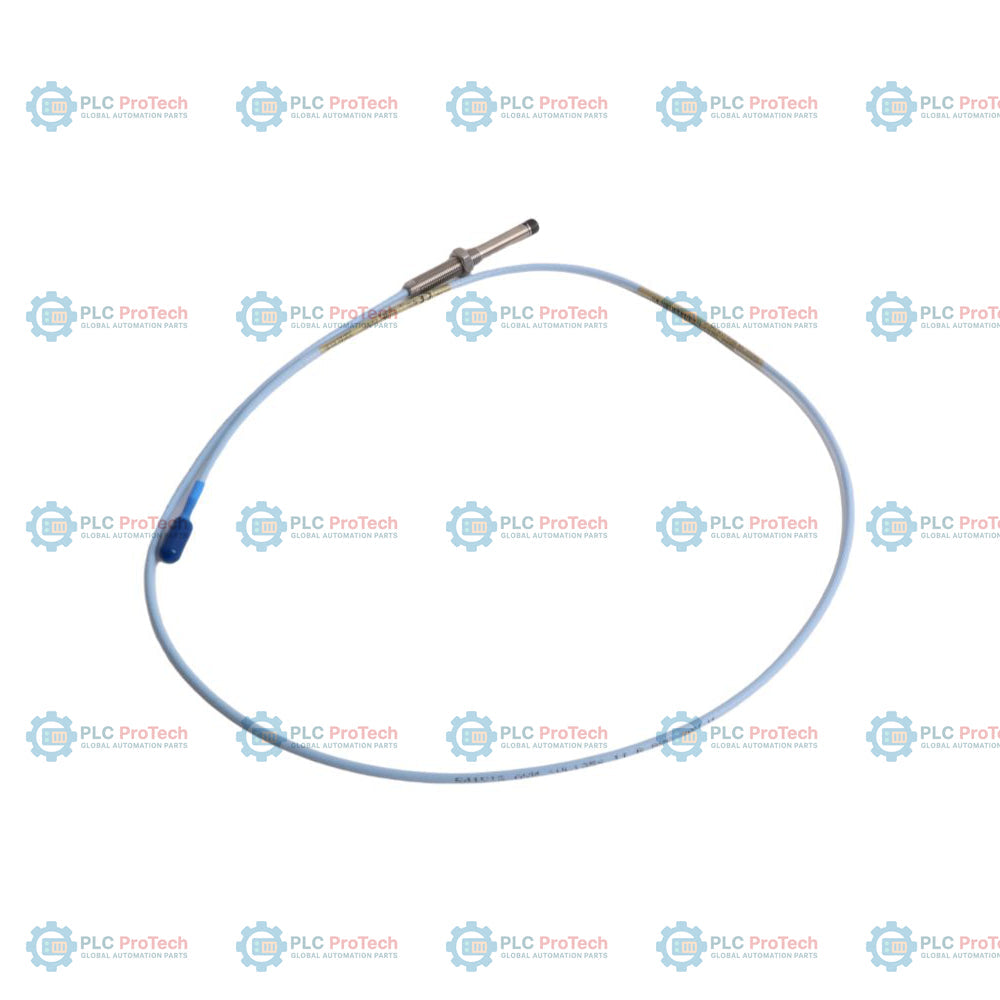

Bently Nevada 330101-12-30-10-02-05 یک پراب مجاورتی 8 میلی‌متری است که برای اندازه‌گیری دقیق و بدون تماس ارتعاش و جابه‌جایی محور در ماشین‌آلات دوار حیاتی طراحی شده است. این پراب به‌عنوان یکی از اجزای کلیدی سیستم مبدل مجاورتی 3300 XL 8 mm شرکت Bently Nevada، بر اساس اصل جریان گردابی کار می‌کند تا فاصله استاتیک و دینامیک بین نوک پراب و هدف رسانا، مانند محور ماشین، را تشخیص دهد.

این مدل خاص دارای پروفیل رزوه 3/8-24 UNF و فاقد زره محافظ است. این مدل با طول بدون رزوه 1.2 اینچ (گزینه 12)، طول کلی بدنه 3.0 اینچ (گزینه 30) و طول کلی 1.0 متر (3.3 فوت) (گزینه 10) پیکربندی شده است. کابل از نوع استاندارد بدون زره است و به یک اتصال‌دهنده کواکسیال ClickLoc مینیاتوری (گزینه 02) بدون محافظ یکپارچه اتصال‌دهنده ختم می‌شود. برای اطمینان از مناسب‌بودن برای مناطق صنعتی طبقه‌بندی‌شده در سراسر جهان، این محصول با گزینه تأییدیه سازمانی 05 عرضه می‌شود که استانداردهای مناطق خطرناک CSA، ATEX و IECEx را پوشش می‌دهد.

در یک سیستم استاندارد حفاظت از ماشین‌آلات، این پراب به کابل رابط 3300 XL متصل می‌شود و با حسگر Proximitor سری 330180 ارتباط برقرار می‌کند. این مجموعه یک زنجیره اندازه‌گیری کاملاً کالیبره تشکیل می‌دهد که سیگنال‌های خروجی خطی و بسیار دقیق (معمولاً 7.87 ولت بر میلی‌متر یا 200 میلی‌ولت بر میل) را مستقیماً به ماژول‌های پایش رک Bently Nevada 3500 یا دیگر سیستم‌های حفاظت از ماشین‌آلات ارائه می‌کند.

ویژگی‌ها

• قطر استاندارد نوک 8 میلی‌متر، بهینه‌شده برای اندازه‌گیری جابه‌جایی و ارتعاش به روش جریان گردابی.
• پیکربندی مکانیکی سفارشی با بخش بدون رزوه 1.2 اینچی و طول کلی بدنه رزوه‌دار 3.0 اینچی.
• کابل کواکسیال استاندارد بدون زره، با اتصال‌دهنده کواکسیال ClickLoc مینیاتوری با روکش طلا.
• بدون نیاز به تنظیمات کالیبراسیون هنگام تطبیق اجزا، به‌طور یکپارچه در زنجیره مبدل 3300 XL ادغام می‌شود.
• نوک مقاوم از جنس PPS (پلی‌فنیلن سولفید) و بدنه فولاد زنگ‌نزن AISI 303، با مقاومت بالا در برابر مواد شیمیایی و شرایط محیطی.
• واشر حلقه‌ای وایتون برای ایجاد آب‌بندی مطمئن در برابر فشار تفاضلی بین نوک پراب و بدنه، به‌صورت یکپارچه تعبیه شده است.

برنامه‌ها

برای نصب دائمی روی ماشین‌آلات دوار حیاتی طراحی شده است؛ کاربردهای معمول شامل موارد زیر است:

• اندازه‌گیری ارتعاش شعاعی شفت در توربین‌های بخار و گاز.
• پایش موقعیت محوری شفت و جابه‌جایی رانشی در کمپرسورها و پمپ‌های پرفشار.
• مطالعات دینامیک روتور و عیب‌یابی ماشین‌آلات.
• پایش پیوسته و حفاظت در برابر افزایش بیش از حد سرعت در گیربکس‌ها، ژنراتورها و فن‌های صنعتی.

اطلاعات سفارش

سری Bently Nevada 330101 امکان سفارشی‌سازی ابعاد پروب، پیکربندی کابل و رده‌بندی‌های ایمنی را فراهم می‌کند. جزئیات بخش‌بندی این پیکربندی خاص در زیر آمده است:

مشخصات فنی

راهنمای نصب

برای دستیابی به اندازه‌گیری‌های قابل‌اعتماد ارتعاشات دینامیکی و حفظ ایمنی الکتریکی، توصیه‌های نصب زیر را رعایت کنید:

• فاصله‌گذاری پروب: پروب را با فاصله مکانیکی مناسب (معمولاً 1.27 mm یا 50 mils) نصب کنید تا سیگنال در مرکز محدوده خطی حسگر Proximitor قرار گیرد. هنگام تنظیم فاصله، به منحنی کالیبراسیون ولتاژ DC سیستم مراجعه کنید.
• درگیری رزوه: از حدود حداکثر درگیری رزوه تجاوز نکنید. برای رزوه 3/8-24 UNF، حداکثر طول توصیه‌شده درگیری رزوه 0.563 اینچ (14.3 mm) است تا از گیرکردن جلوگیری شود.
• مسیرگذاری کابل: کابل کواکسیال را از داخل لوله‌های برق صنعتی اختصاصی یا سینی‌های کابل عبور دهید تا از آسیب مکانیکی جلوگیری شود. برای به حداقل رساندن تداخل الکترومغناطیسی، از مسیرگذاری موازی با خطوط برق فشارقوی خودداری کنید.
• اتصال زمین: اطمینان حاصل کنید که سیستم حسگر به‌درستی به زمین متصل شده است. شیلد سیم‌کشی میدانی باید به یک نقطه زمین ابزار دقیق، معمولاً در سمت رک پایش، متصل شود و در محفظه حسگر Proximitor شناور بماند.
• محافظت از کانکتور: از آنجا که این گزینه (02) شامل محافظ یکپارچه کانکتور نیست، اطمینان حاصل کنید که محل‌های اتصال با نوار سیلیکونی خودجوش پوشانده شوند یا برای جلوگیری از نفوذ رطوبت و آلاینده‌ها در جعبه اتصال قرار گیرند.

انطباق و گواهی‌ها

این پیکربندی خاص (گزینه 05) با الزامات جهانی مناطق خطرناک مطابقت دارد:

• ATEX/IECEx: برای استفاده در مکان‌های خطرناک ناحیه‌های 0، 1 و 2 گواهی شده است (Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc، Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc).
• CSA: برای مکان‌های خطرناک کلاس I، بخش‌های 1 و 2، گروه‌های A، B، C و D، در صورت نصب مطابق نقشه Bently Nevada شماره 141092 یا 140979، تأیید شده است.
• پارامترهای تجهیز: برای کاربردهای ذاتاً ایمن با پارامترهای Ui = -28 V، Ii = 140 mA، Pi = 0.91 W، Ci = 1.5 nF، Li = 610 uH، هنگام اتصال به مدارهای Proximitor دارای گواهی تأیید شده است.
