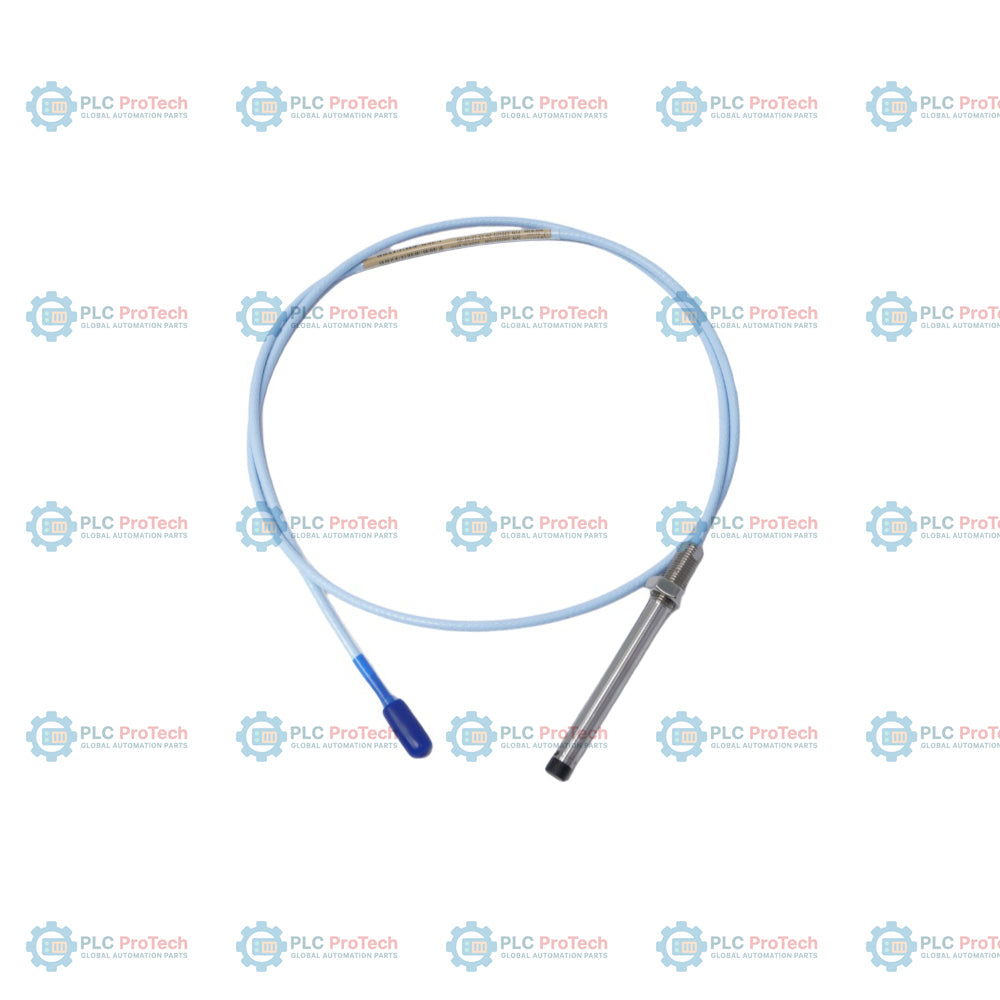

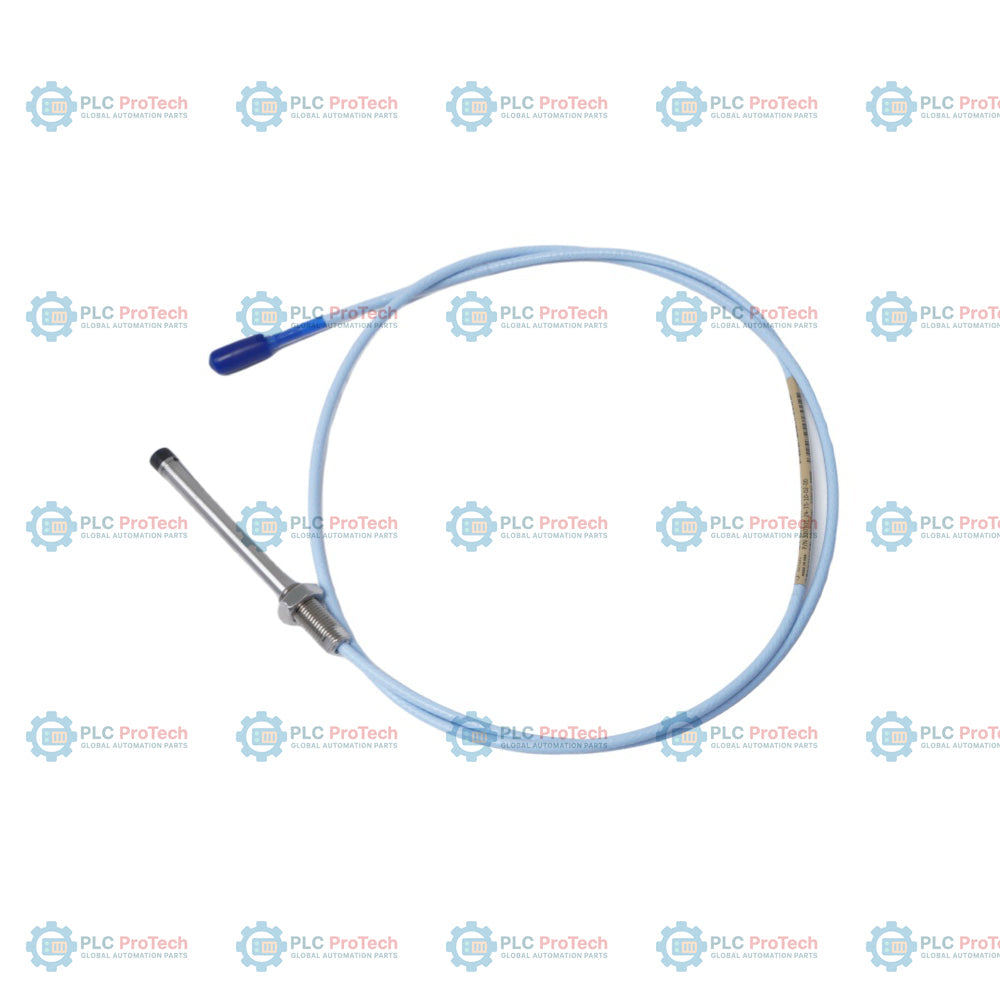

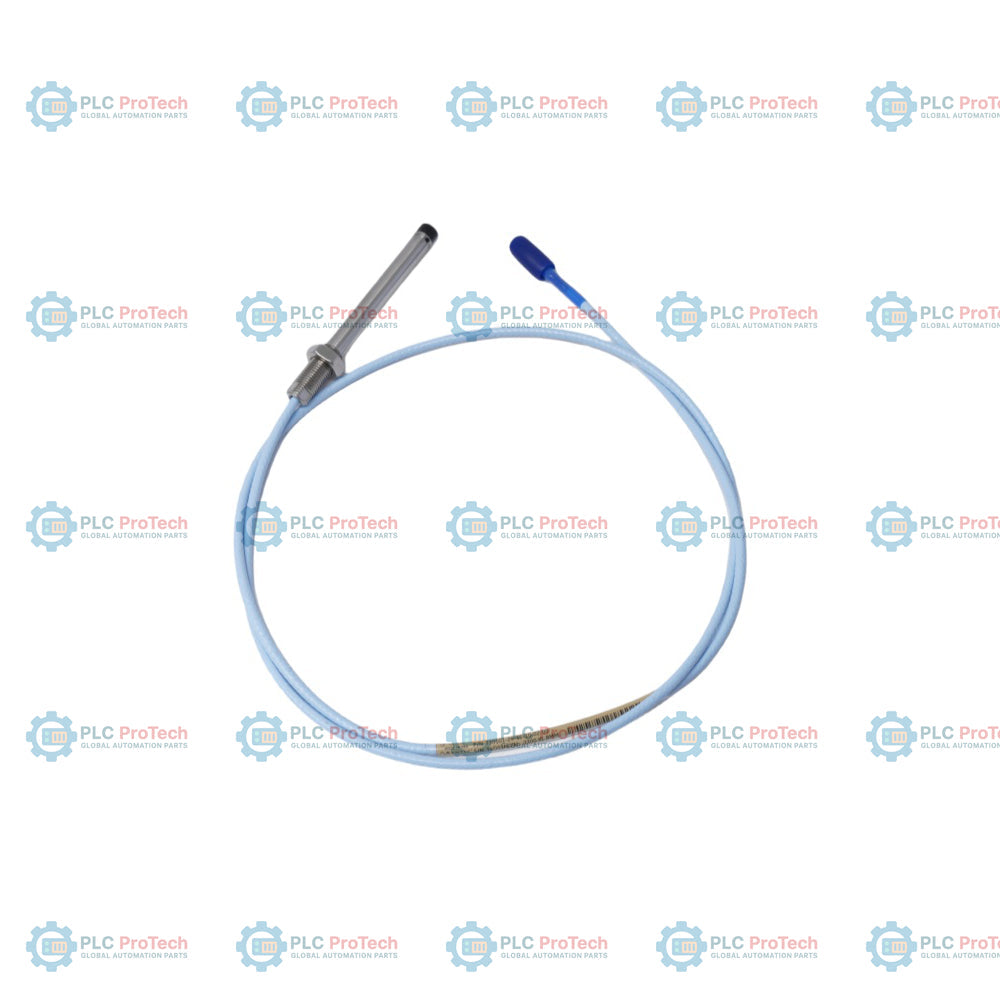

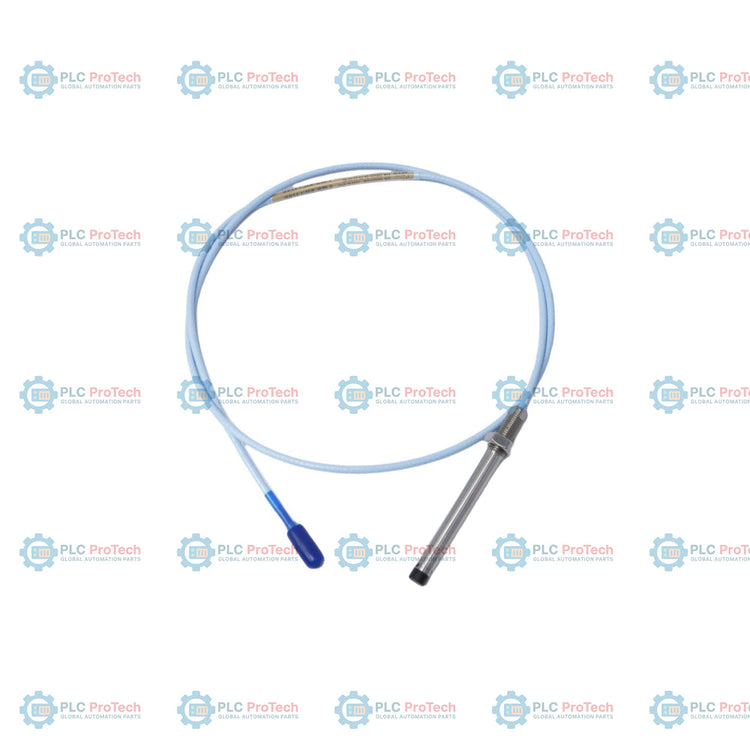

پروب مجاورت Bently Nevada 330101-38-49-20-02-05، 3300 XL با قطر 8 mm

SKU 330101-38-49-20-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-38-49-20-02-05
Origin ایالات متحده آمریکا
نوع محصول: پروب مجاورتی 8 mm 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.14 kg
ابعاد: ۴۵ میلی‌متر × ۹۵ میلی‌متر × ۹۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

Bently Nevada 330101-38-49-20-02-05 یک پراب مجاورتی 8 میلی‌متری با دقت بالا است که به‌طور خاص با رزوه 3/8-24 UNF، طول بدون رزوه 3.8 اینچ، طول کلی بدنه 4.9 اینچ، طول کلی 2.0 متر (6.6 فوت)، کابل استاندارد مجهز به کانکتور کواکسیال مینیاتوری ClickLoc و گواهی‌های چندسازمانی (CSA، ATEX، IECEx) برای استفاده در مناطق خطرناک پیکربندی شده است. این پیکربندی بدون زره به‌طور ویژه برای ارائه اندازه‌گیری‌های مطمئن و بدون تماسِ ارتعاش و جابه‌جایی شفت در فضاهای محدود طراحی شده است؛ جایی که استفاده از کاندوئیت محافظ یا زره فلزی ضروری نیست.

این پراب به‌عنوان یکی از اجزای اصلی سیستم ترنسدیوسر مجاورتی 3300 XL با قطر 8 میلی‌متر، از اصول جریان‌های گردابی برای اندازه‌گیری فاصله تا یک هدف رسانا استفاده می‌کند. این داده‌ها مستقیماً به ارتعاش، موقعیت و سرعت شفت ماشین‌آلات تبدیل می‌شوند. پراب به‌گونه‌ای مهندسی شده است که به‌صورت یکپارچه با حسگر سری Proximitor 330180 و کابل افزونه 3300 XL کار کند و سیگنال‌های حیاتی موقعیت و حرکت دینامیکی را برای حفاظت و عیب‌یابی فعال ماشین‌آلات به رک‌های پایش سری 3500 یا سیستم‌های DCS ارسال کند.

ویژگی‌ها

طراحی مکانیکی بدون زره: این گونه خاص 330101 بدون زره فلزی طراحی شده است؛ در نتیجه کابل استاندارد انعطاف‌پذیری بالایی دارد و عبور دادن آن از سیستم‌های کاندوئیت آسان‌تر است.
هندسه رزوه دقیق: دارای بدنه رزوه‌دار 3/8-24 UNF، بخش بدون رزوه 3.8 اینچی و طول کلی بدنه 4.9 اینچی است تا نیازهای خاص مربوط به عمق نصب آفست یا براکت را برآورده کند.
کانکتور جمع‌وجور ClickLoc: به کانکتور کواکسیال مینیاتوری ClickLoc با روکش طلا مجهز است که بدون ایجاد خطر افت سیگنال، اتصال فیزیکی مطمئنی فراهم می‌کند.
کابل استاندارد Non-FluidLoc: دارای کابل کواکسیال استاندارد با طول کلی 2.0 متر (6.6 فوت) است که به‌طور اختصاصی برای تبدیل‌گری با دقت بالا کالیبره شده است.
تحمل محیطی بالا: با نوک ساخته‌شده از ماده تخصصی PPS (پلی‌فنیلن سولفید) و بدنه پراب از جنس فولاد ضدزنگ، در محیط‌های سخت به‌طور قابل‌اعتماد کار می‌کند.

کاربردها

Bently Nevada 330101-38-49-20-02-05 برای حفاظت از ماشین‌آلات دوار در صنایع سنگین مانند نفت و گاز، تولید برق، معدن و فرآوری مواد شیمیایی طراحی شده است. کاربردهای اصلی عبارت‌اند از:

پایش ارتعاش شعاعی شفت و موقعیت محوری در توربین‌های بخار و گاز.
عیب‌یابی رفتار دینامیکی روتور و اندازه‌گیری جابه‌جایی در کمپرسورها، پمپ‌ها و گیربکس‌های پرسرعت.
ردیابی سایش یاتاقان تراست و تشخیص حرکت خارج از مرکز.
حلقه‌های قطع اضطراری ماشین‌آلات حیاتی برای جلوگیری از خرابی مکانیکی فاجعه‌بار.

اطلاعات سفارش

گزینه / بخش	کد روی این SKU	معنی / توضیحات
شماره قطعه قابل سفارش	330101-38-49-20-02-05	پروب مجاورتی 3300 XL با قطر 8 میلی‌متر، رزوه 3/8-24 UNF، بدون زره
A - گزینه طول بدون رزوه	38	3.8 اینچ (طول بدون رزوه)
B - گزینه طول کلی بدنه	49	4.9 اینچ (طول کلی بدنه)
C - گزینه طول کلی	20	2.0 متر (6.6 فوت)، طول کلی پروب
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
E - گزینه تأییدیه سازمانی	05	تأییدیه‌های CSA، ATEX و IECEx (برای مکان‌های خطرناک)

مشخصات فنی

پارامتر	مقدار / مشخصات
سازنده	Bently Nevada
مدل / شماره قطعه	330101-38-49-20-02-05
خانواده سیستم	سیستم مبدل مجاورتی 3300 XL با قطر 8 میلی‌متر
قطر نوک پروب	8 میلی‌متر
نوع اندازه‌گیری	جابجایی، ارتعاش و موقعیت شفت بدون تماس
اصل عملکرد	جریان گردابی
اندازه رزوه	3/8-24 UNF
نوع زره بدنه	بدون زره (کابل استاندارد بدون زره)
نوع کانکتور کابل	کانکتور کواکسیال مینیاتوری ClickLoc
مقاومت DC نامی	7.88 اهم (از هادی مرکزی تا هادی بیرونی برای پروب 2.0 متری)
دمای عملیاتی	-52 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد (-62 درجه فارنهایت تا +350 درجه فارنهایت)
آب‌بندی فشار	آب‌بندی فشار تفاضلی با اورینگ Viton بین نوک و بدنه
ابعاد	45 میلی‌متر × 95 میلی‌متر × 95 میلی‌متر (ارتفاع × عرض × عمق)
وزن	0.14 کیلوگرم

راهنمای نصب

کالیبراسیون فاصله: پروب مجاورتی را با فاصله مکانیکی صحیح نسبت به ماده هدف، که معمولاً فولاد AISI 4140 است، مطابق مشخصات کالیبراسیون Proximitor نصب کنید.
عمق رزوه: برای جلوگیری از گیرکردن هنگام نصب روی براکت‌های 3/8-24 UNF، درگیری رزوه را حداکثر به 0.563 اینچ محدود کنید.
محافظت از کابل: از آنجا که این SKU دارای روکش زرهی فولاد ضدزنگ نیست، کابل را در برابر لبه‌های تیز، له‌شدگی مکانیکی یا کشش بیش‌ازحد محافظت کنید. کابل کواکسیال را داخل لوله‌های محافظ یا سینی‌های کابل تعیین‌شده عبور دهید.
شیلدینگ و اتصال به زمین: اطمینان حاصل کنید که شیلد کابل پروب در سمت رک پایش به‌درستی به زمین سیستم متصل باشد تا از ایجاد اعوجاج ناشی از نویز یا تداخل الکترومغناطیسی در خروجی دینامیکی ارتعاش جلوگیری شود.

انطباق و گواهی‌ها

این پیکربندی محصول تحت گزینه تأییدیه سازمانی 05 گواهی شده و چندین گواهی برای مناطق صنعتی خطرناک ارائه می‌دهد:

CSA: ذاتاً ایمن و غیرآتش‌زا، کلاس I، گروه‌های A، B، C، D؛ کلاس II، گروه‌های E، F، G؛ کلاس III.
ATEX/IECEx: ذاتاً ایمن Ex ia IIC T5...T1 Ga؛ Ex ia IIIC T90degC...T280degC Dc؛ Ex nA IIC T5...T1 Gc؛ Ex ec IIC T5...T1 Gc.
نشان CE: کاملاً مطابق با الزامات مستقیم قابل‌اعمال اتحادیه اروپا در زمینه ایمنی و انتشار آلاینده‌ها.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

پیکربندی طول بدون رزوه و طول بدنه پروب 330101-38-49-20-02-05 چیست؟

این پیکربندی پروب دارای طول بدون رزوه ۳٫۸ اینچ (بخش A: 38) و طول کلی بدنه ۴٫۹ اینچ (بخش B: 49) با رزوه 3/8-24 UNF است.

آیا این پروب مجاورتی شامل روکش محافظ زره‌دار برای کابل است؟

خیر، این SKU خاص، گونه‌ای از 330101 است و روی کابل کواکسیال ۲٫۰ متری آن زره فولاد ضدزنگ ندارد.

نوع کانکتور و طول کابل این SKU خاص چیست؟

این محصول به یک کانکتور کواکسیال ClickLoc مینیاتوری روی کابل کواکسیال استاندارد (بخش D: 02) مجهز است و طول کلی سیستم پروب آن ۲٫۰ متر یا ۶٫۶ فوت (بخش C: 20) است.

چه گواهی‌هایی برای محیط‌های خطرناک تحت گزینه 05 این پروب پوشش داده می‌شوند؟

گزینه 05 گواهی‌های ایمنی ذاتی و غیرآتش‌زا را از CSA، ATEX و IECEx برای استفاده در محیط‌های خطرناک کلاس I، بخش 1 و مناطق 0/منطقه 2 ارائه می‌دهد.
