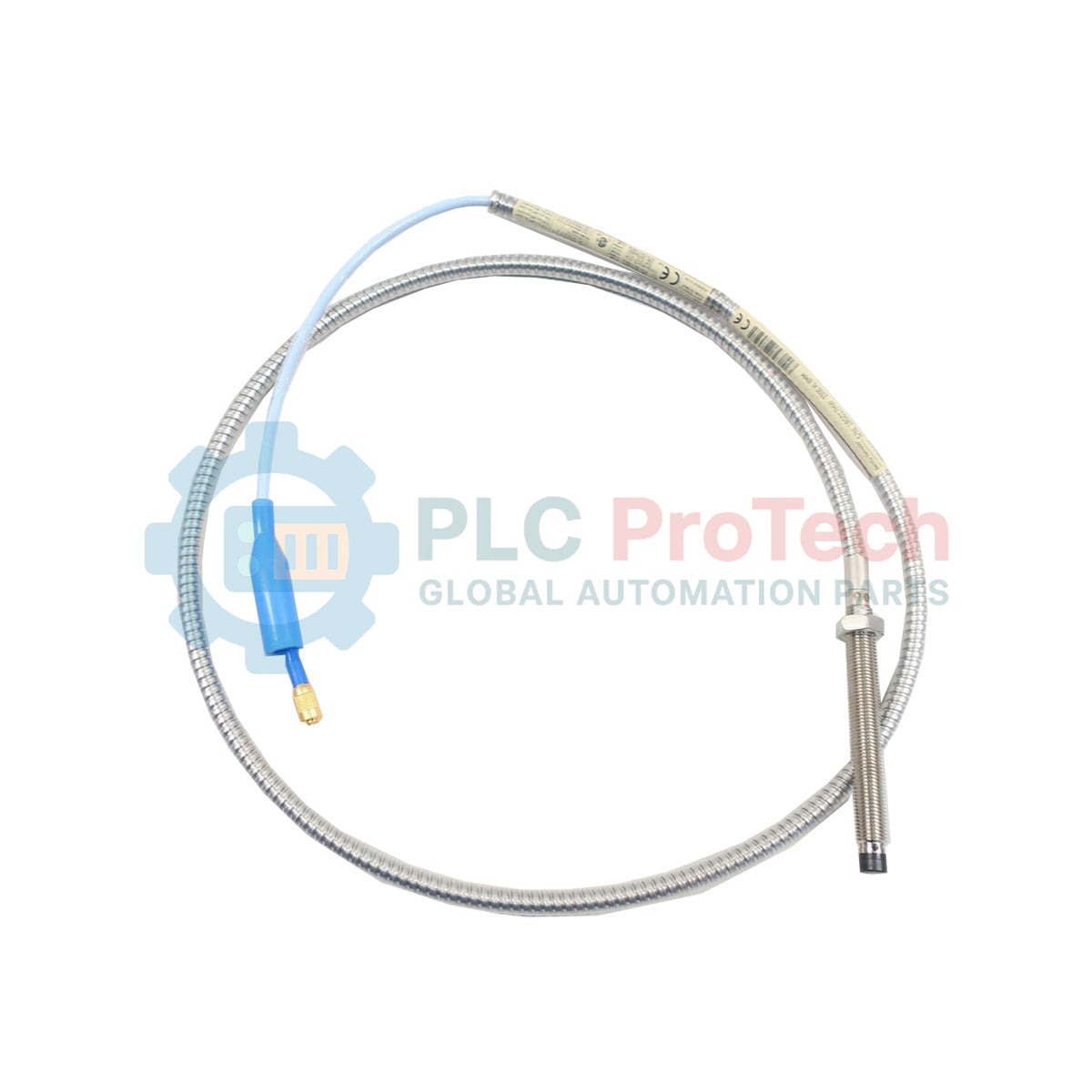

پروب مجاورت Bently Nevada مدل 330102-00-20-05-02-00، سری 3300 XL، 8 میلی‌متر

Q: پیکربندی طول فیزیکی Bently Nevada 330102-00-20-05-02-00 چیست؟

این پروب دارای طول کلی بدنه رزوهدار ۲٫۰ اینچ، طول بدون رزوه ۰٫۰ اینچ و طول کل کابل ۰٫۵ متر (۱٫۶ فوت) است.

Q: کاربردهای استاندارد این حسگر چیست؟

این حسگر بهطور گسترده برای پایش لرزش شفت، جابهجایی دینامیکی و موقعیت محوری در ماشینآلات حیاتی مانند توربینهای بخار، توربینهای گاز و کمپرسورها استفاده میشود.

SKU 330102-00-20-05-02-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330102-00-20-05-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 323g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330102-00-20-05-02-00 برای اندازه‌گیری‌های بسیار قابل‌اعتماد ارتعاش و موقعیت در ماشین‌آلات دوار حیاتی طراحی شده است و یک پروب مجاورتی ۸ میلی‌متری 3300 XL صنعتی است که با زره محافظ یکپارچه پیکربندی شده است. این حسگر بدون تماس، فاصله‌های استاتیک و دینامیک بین نوک پروب و هدف مورد پایش، که معمولاً یک محور دوار است، اندازه‌گیری می‌کند. این حسگر به‌صورت یکپارچه به‌عنوان بخشی از یک سیستم کامل مبدل 3300 XL کار می‌کند و خروجی‌های ولتاژ بسیار پایدار و متناسب با فاصله شکاف ارائه می‌دهد.

این پیکربندی خاص دارای بدنه رزوه‌دار 3/8-24 UNF با طول کلی ۲٫۰ اینچ و رزوه‌دار کامل است؛ طول بدون رزوه ۰ اینچ است. بدنه پروب به کابل کواکسیال زره‌دار ۰٫۵ متری (۱٫۶ فوتی) متصل شده و کابل به رابط کواکسیال مینیاتوری ClickLoc با روکش طلا ختم می‌شود. ساختار پروب برای مقاومت در محیط‌های سخت طراحی شده و در برابر تماس با روغن، آب و مواد شیمیایی رایج در محیط‌های توربوماشین صنعتی، مقاومت بالایی دارد.

ویژگی‌ها

زره محافظ مقاوم: دارای زره انعطاف‌پذیر فولاد زنگ‌نزن است که از کابل کواکسیال در برابر آسیب فیزیکی، سایش و شرایط سخت کاری محافظت می‌کند.
رابط کواکسیال ClickLoc: مجهز به رابط کواکسیال مینیاتوری ClickLoc است که اتصال ایمن و مقاوم در برابر ارتعاش، همراه با افت سیگنال کم، فراهم می‌کند.
پایداری حرارتی بالا: برای حفظ دقت و خطی‌بودن بالای اندازه‌گیری در گستره وسیعی از دماهای کاری طراحی شده است.
محفظه مقاوم در برابر خوردگی: بدنه استاندارد از جنس فولاد زنگ‌نزن، همراه با نوک پروب از پلی‌فنیلن سولفید (PPS)، سازگاری با مواد شیمیایی و سیالات را تضمین می‌کند.
یکپارچه‌سازی مستقیم مبدل: سازگار با حسگرهای مجاورتی سری 3300 XL و کابل‌های رابط برای طول‌های استاندارد سیستم ۵ یا ۹ متری.

کاربردها

پایش ارتعاش و موقعیت محوری محور توربین بخار و گاز.
ردگیری حرکت دینامیکی شعاعی کمپرسور گریز از مرکز.
تشخیص جابه‌جایی و سرعت محور گیربکس پرسرعت.
تحلیل مدار حرکت محور یاتاقان راهنمای توربین برق‌آبی.
پایش وضعیت پمپ‌ها و فن‌های فرایندهای صنعتی.

اطلاعات سفارش

کد گزینه	پارامتر پیکربندی	توضیحات مقدار انتخاب‌شده
330102	مدل پایه و نوع رزوه	رزوه 3/8-24 UNF، با زره فولادی زنگ‌نزن
00	گزینه طول بدون رزوه	طول بدون رزوه 0.0 اینچ (0 mm)
20	گزینه طول کلی محفظه	طول محفظه 2.0 اینچ (51 mm)
05	گزینه طول کل	طول کل کابل 0.5 متر (1.6 فوت)
02	گزینه نوع کانکتور و کابل	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
00	گزینه تأییدیه سازمانی	نیازی به تأییدیه هیچ سازمانی نیست

مشخصات فنی

پارامتر	مقدار مشخصه
سازنده	Bently Nevada
شماره قطعه / مدل	330102-00-20-05-02-00
سری محصول	پروب‌های مجاورتی 8 mm سری 3300 XL
نوع رزوه	3/8-24 UNF (رزوه‌دار)
طول بدون رزوه	0.0 اینچ
طول کلی محفظه	2.0 اینچ
طول کل کابل	0.5 متر (1.6 فوت)
محافظ زرهی	غلاف زرهی انعطاف‌پذیر از جنس فولاد زنگ‌نزن
نوع کانکتور	کانکتور کواکسیال مینیاتوری ClickLoc
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس محفظه پروب	فولاد زنگ‌نزن AISI 303 یا 304
محدوده دمای عملیاتی	-51 degC تا +177 degC (-60 degF تا +350 degF)
هدف کالیبراسیون سیستم	فولاد AISI 4140 (هدف کالیبراسیون استاندارد)
محدوده خطی	2.0 mm (80 mils) اسمی با Proximitor مدل 3300 XL
وزن خالص	0.323 kg
کشور مبدأ	ایالات متحده

اتصالات و رابط‌ها

جزء کانکتور	کارکرد و ترمینیشن
پین مرکزی	انتقال سیگنال (سیگنال RF پویا)
حلقه بیرونی / طوقه	اتصال شیلد / مسیر برگشت مشترک
رابط ClickLoc	مکانیزم قفل‌شونده برای جلوگیری از قطع اتصال تصادفی

راهنمای نصب

فاصله مکانیکی: حداقل فاصله شعاعی 8.0 mm را در اطراف نوک پروب حفظ کنید تا از تداخل ناشی از مشاهده جانبی قطعات فلزی مجاور جلوگیری شود.
محدودیت‌های گشتاور: مهره قفل بدنه پروب را برای رزوه‌های 3/8-24، در محدوده توصیه‌شده سفت کنید (حداکثر 11 N-m یا 100 in-lb) تا از آسیب به محفظه رزوه‌دار جلوگیری شود.
مسیریابی کابل: اطمینان حاصل کنید که کابل زره‌دار از داخل لوله‌های محافظ یا سینی‌ها و دور از خطوط موتور ولتاژبالا عبور داده شده باشد تا نویز الکترومغناطیسی کاهش یابد.
محافظت از کانکتور: برای جلوگیری از آلودگی سیالی در محل اتصال ClickLoc، از محافظ‌های سیلیکونی کانکتور یا نوار خودجوش‌خور استفاده کنید.

FAQ

پیکربندی طول فیزیکی Bently Nevada 330102-00-20-05-02-00 چیست؟

این پروب دارای طول کلی بدنه رزوه‌دار ۲٫۰ اینچ، طول بدون رزوه ۰٫۰ اینچ و طول کل کابل ۰٫۵ متر (۱٫۶ فوت) است.

آیا این مدل دارای زره محافظ کابل است؟

بله، مدل پایه 330102 دارای پیکربندی رزوه 3/8-24 UNF است و زره انعطاف‌پذیر یکپارچه از جنس فولاد ضدزنگ، کابل کواکسیال را می‌پوشاند.

این پروب مجاورتی از چه نوع رابط اتصالی استفاده می‌کند؟

این پروب به یک کانکتور کواکسیال مینیاتوری ClickLoc مجهز است که اتصال الکتریکی مطمئن، قفل‌شونده و مقاوم در برابر لرزش فراهم می‌کند.

کاربردهای استاندارد این حسگر چیست؟

این حسگر به‌طور گسترده برای پایش لرزش شفت، جابه‌جایی دینامیکی و موقعیت محوری در ماشین‌آلات حیاتی مانند توربین‌های بخار، توربین‌های گاز و کمپرسورها استفاده می‌شود.

هدف استاندارد کالیبراسیون برای پروب 3300 XL 8 mm چیست؟

این پروب برای کالیبراسیون با اهداف استاندارد از جنس فولاد AISI 4140 طراحی شده است. برای سایر مواد هدف، تنظیم یا کالیبراسیون مجدد لازم است.
