سنسور نزدیکی بنتلی نوادا 330103-00-03-10-02-CN 3300 XL

مروری بر محصول

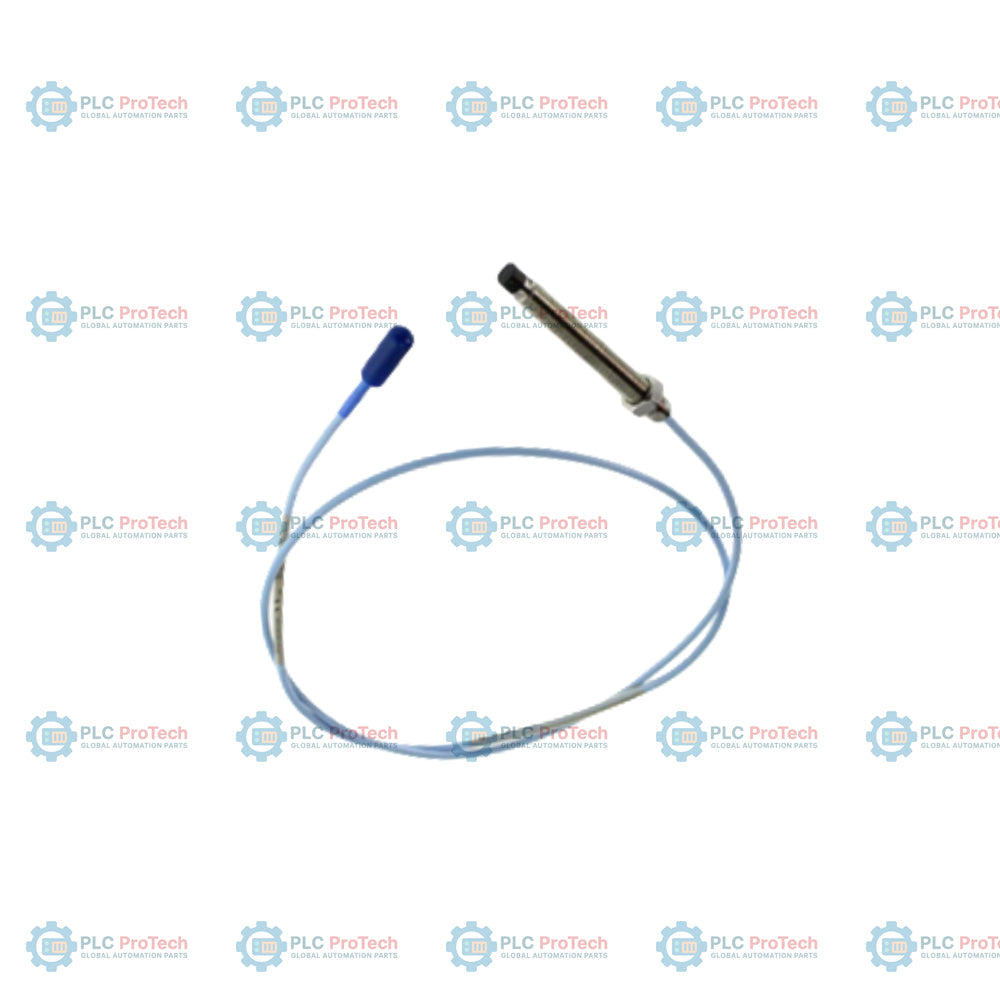

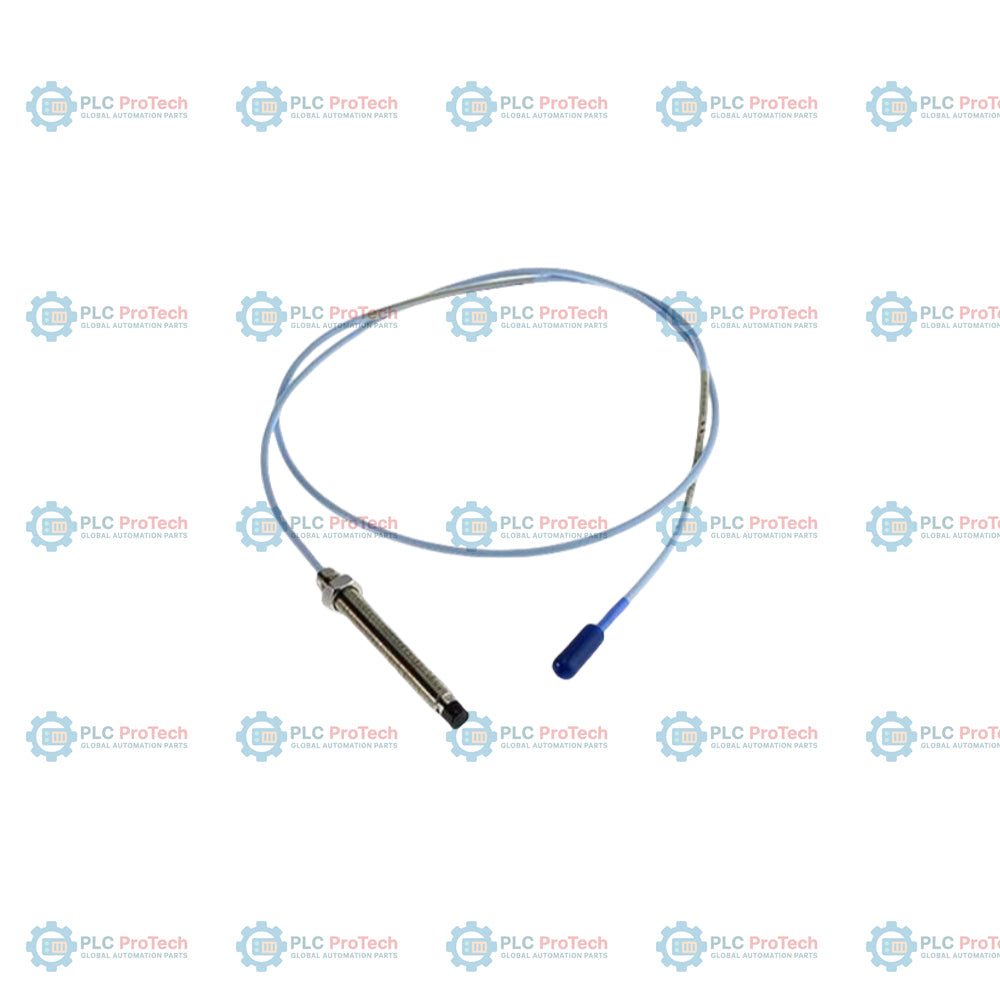

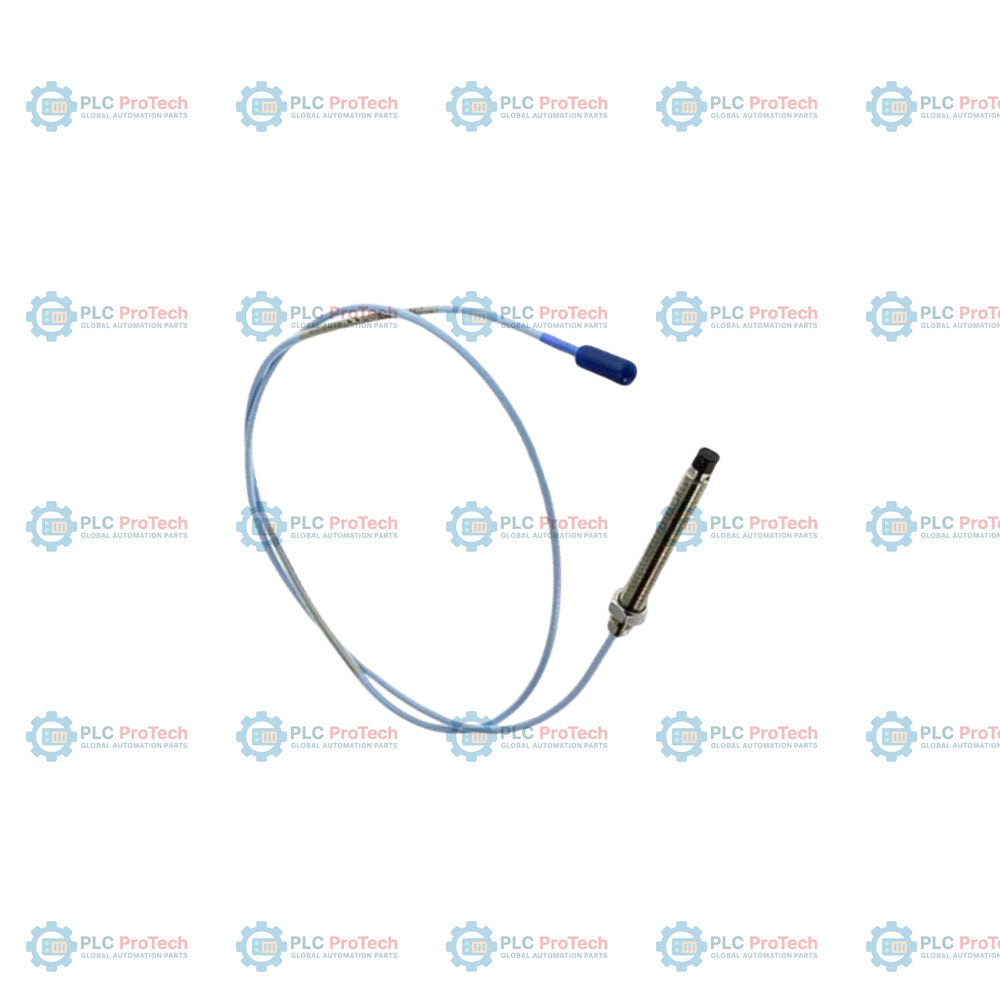

Bently Nevada 330103-00-03-10-02-CN یک پراب نزدیکی جریان گردابی 8 میلی‌متری از سری 3300 XL است. این مبدل برای اندازه‌گیری جابجایی و ارتعاش بدون تماس در کاربردهای حیاتی ماشین‌آلات، از جمله توربین‌های بخار و گاز، کمپرسورهای گریز از مرکز و پمپ‌های صنعتی طراحی شده است. سیستم 3300 XL ضریب مقیاس پیشرفته 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) را ارائه می‌دهد که داده‌های با کیفیت بالا برای ارتعاش شعاعی، موقعیت محوری و اندازه‌گیری سرعت فراهم می‌کند.

این پیکربندی خاص دارای رزوه 3/8-24 UNF با طول کلی کیس 0.3 اینچ است و بدون زره استیل ضدزنگ عرضه می‌شود. این مجموعه شامل کابل یکپارچه 1.0 متری (3.3 فوت) است که با کانکتور کوچک کواکسیال ClickLoc™ خاتمه یافته است. پسوند "CN" نشان‌دهنده تطابق با گواهی‌های مناطق خطرناک مخصوص کشور، از جمله تأییدیه‌های NEPSI برای بازار چین است. این محصول برای کار در حلقه حسگر 3300 XL Proximitor® طراحی شده است تا حفاظت قابل اعتماد از ماشین‌آلات و نظارت تشخیصی را فراهم کند.

پیکربندی فنی

اطلاعات سفارش

این مجموعه با کدهای پسوند الفبایی-عددی تعریف می‌شود. تیم‌های تأمین و مهندسی باید تمام پارامترها را برای اطمینان از تناسب مکانیکی و سازگاری الکتریکی با حلقه سیستم بررسی کنند.

راهنمای مهندسی و نصب

نصب مکانیکی و فاصله‌گذاری:

پراب 330103 باید در یک براکت سخت نصب شود تا از خوانش‌های نادرست ارتعاش ناشی از تشدید براکت جلوگیری شود. اطمینان حاصل کنید که حداقل فاصله جانبی 13 میلی‌متر (0.5 اینچ) از سطوح فلزی اطراف نوک پراب حفظ شود تا ضریب مقیاس 7.87 ولت بر میلی‌متر حفظ گردد. هنگام نصب کیس 0.3 اینچی، از آچار گشتاور استفاده کنید تا رزوه‌های 3/8-24 UNF بیش از 13.5 نیوتن‌متر (120 اینچ‌پوند) گشتاور نداشته باشند تا از تغییر شکل کیس جلوگیری شود.

کالیبراسیون حلقه:

پروب 8 میلی‌متری 3300 XL بخشی از یک مدار رزونانس تنظیم‌شده است. این پروب 1.0 متری باید با طول صحیح کابل توسعه (مثلاً 4.0 متر یا 8.0 متر) جفت شود تا به طول کل سیستم 5.0 متر یا 9.0 متر مورد نیاز برای کالیبراسیون حسگر Proximitor® برسد. انحراف از طول کل مشخص شده باعث خطاهای حساسیت قابل توجهی می‌شود.

سیم‌کشی و شیلدینگ میدانی:

کانکتور کواکسیال ClickLoc™ باید از آلودگی محیطی محافظت شود. برای کاربردهای داخلی ماشین، از لوله حرارتی مقاوم در برابر روغن یا محافظ کانکتور استفاده کنید تا از نفوذ رطوبت و روانکار جلوگیری شود. شیلد کابل توسعه باید فقط در انتهای مانیتور زمین شود تا از ایجاد حلقه زمین که نویز 50/60 هرتز را به سیگنال ارتعاش وارد می‌کند، جلوگیری شود.

الزامات ماده هدف:

کالیبراسیون استاندارد با استفاده از فولاد AISI 4140 انجام می‌شود. اگر شفت هدف از مواد متفاوتی ساخته شده باشد (مثلاً فولاد ضدزنگ یا شفت کروم‌کاری شده)، خطای ضریب مقیاس رخ می‌دهد. کارکنان فنی باید ضریب تصحیح ماده را در پیکربندی سیستم نظارت اعمال کنند تا خوانش‌های جابجایی دقیق باشد.

سؤالات متداول نگهداری و عیب‌یابی

سؤال: آیا می‌توان از این پروب 1.0 متری به عنوان حسگر مستقل استفاده کرد؟

پاسخ: خیر. یک پروب 1.0 متری باید به کابل توسعه متصل شود. Proximitor® به امپدانس کل حلقه خاصی (5 متر یا 9 متر) نیاز دارد تا خروجی خطی خود را حفظ کند.

سؤال: چه چیزی نشان‌دهنده اتصال معیوب ClickLoc است؟

پاسخ: «نوسان» سیگنال یا نویز فرکانس بالا در مانیتور معمولاً نشان‌دهنده اتصال کواکسیال شل یا آلوده است. پین مرکزی را برای پیوستگی بررسی کنید و مطمئن شوید که کانکتور خشک و عاری از ذرات فلزی است.

سؤال: چگونه ولتاژ شکاف DC را تأیید کنم؟

پاسخ: برای سیستم 3300 XL، ولتاژ شکاف میان‌رده اسمی -10.0 ولت DC است. هنگام نصب، از یک ولت‌متر در ترمینال‌های Proximitor استفاده کنید تا شکاف فیزیکی را تا رسیدن به این ولتاژ تنظیم کنید.

سؤال: آیا این پروب با مانیتورهای سری 3300 قدیمی‌تر سازگار است؟

پاسخ: بله، پروب‌های 3300 XL معمولاً با سیستم‌های 3300 قدیمی‌تر سازگار هستند، اما توصیه می‌شود از حسگرهای 3300 XL Proximitor استفاده کنید تا از مزایای کامل ضریب مقیاس بهبود یافته و پایداری دمایی بهره‌مند شوید.
