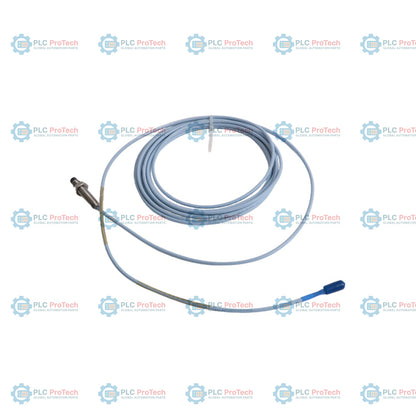

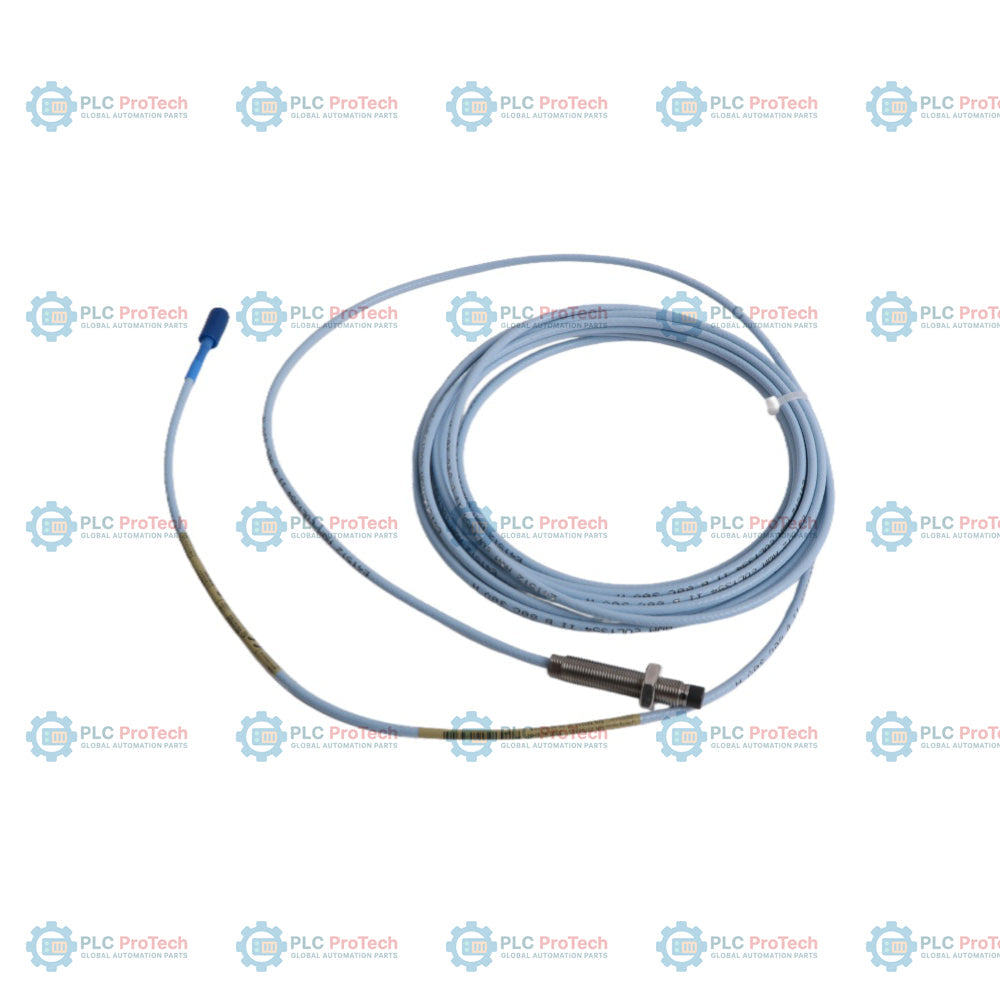

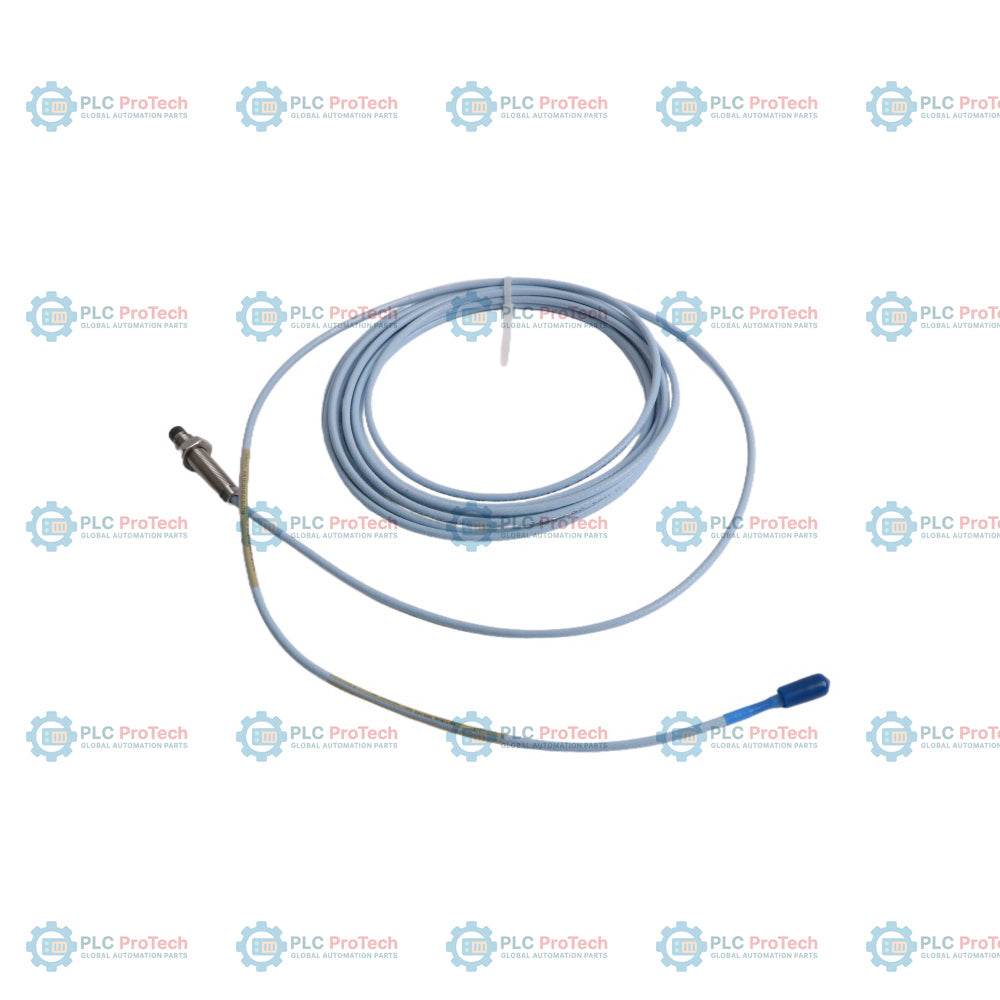

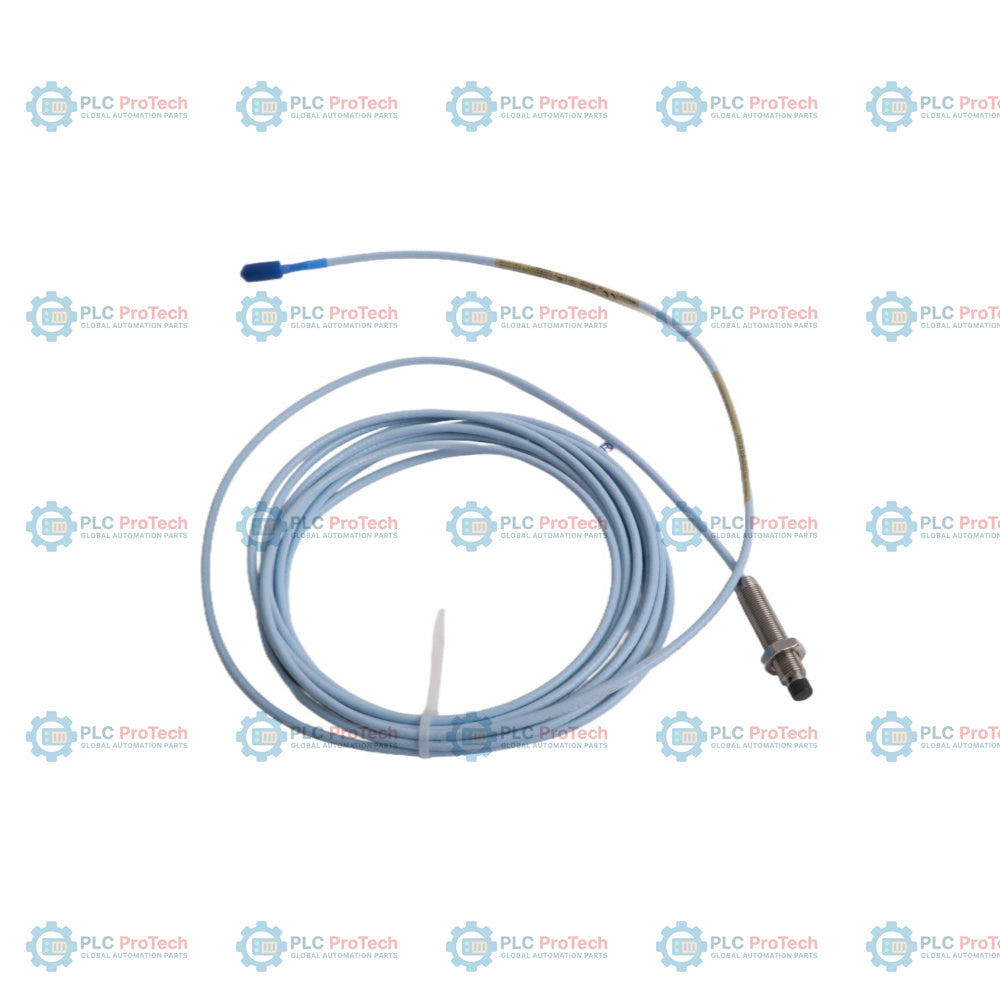

گزینه 00 (طول بدون رزوه 0 میلیمتر)، گزینه 05 (طول کلی محفظه 50 میلیمتر) و گزینه 12 (کانکتور کواکسیال ClickLoc همراه با کابل FluidLoc)، پیکربندی پروب مجاورتی 3300 XL با قطر 8 میلیمتر را تعریف میکنند — 330103-00-05-05-12-05این حسگر بدون زره و دارای رزوه متریک (M10 x 1) برای اندازهگیری بدون تماس ارتعاش شفت و موقعیت محوری در ماشینآلات دوار حیاتی استفاده میشود. این نمونه خاص با طول کلی کابل 0.5 متر (1.6 فوت) و تأییدیههای CSA، ATEX و IECEx (گزینه 05)، برای کاربردهایی بهینه شده است که به حفاظت در برابر نفوذ روغن از طریق کابل تخصصی FluidLoc نیاز دارند؛ کابلی که از مهاجرت سیال در امتداد بخش داخلی سیم رابط جلوگیری میکند.
برخلاف نمونههایی که از کابل کواکسیال استاندارد (مانند گزینه 02) استفاده میکنند یا دارای زره فولاد زنگنزن هستند (مانند سری 330104)، این پروب محصورسازی مستقیم سیال را درون غلاف کابل فراهم میکند و آن را برای محیطهای مرطوب یا غوطهور در روغن، که در آن آببندهای کاندوئیت عملی نیستند، ایدئال میسازد. طراحی محفظه کاملاً رزوهدار (0 میلیمتر بدون رزوه) انعطافپذیری حداکثری در درگیری رزوه را در براکتهای نصب استاندارد M10 x 1 فراهم میکند.
| گزینه / بخش | کد این SKU | توضیحات |
|---|---|---|
| مدل پایه | 330103 | پروب مجاورتی 3300 XL 8 mm، با رزوه M10 x 1، بدون زره |
| A - طول بدون رزوه | 00 | طول بدون رزوه 0 mm |
| B - طول کلی محفظه | 05 | طول کلی محفظه 50 mm |
| C - طول کل | 05 | طول کل 0.5 متر (1.6 feet) |
| D - نوع رابط و کابل | 12 | رابط کواکسیال ClickLoc مینیاتوری، کابل FluidLoc (بدون محافظ رابط) |
| E - تأییدیه سازمان | 05 | تأییدیههای CSA، ATEX، IECEx |
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Bently Nevada (Baker Hughes) |
| شماره قطعه / مدل | 330103-00-05-05-12-05 |
| قطر پروب | 8.0 mm (0.31 in) |
| اندازه رزوه | M10 x 1 |
| طول بدون رزوه (Option A) | 0 mm |
| طول محفظه (Option B) | 50 mm |
| طول کل (Option C) | 0.5 متر (1.6 feet) |
| نوع کابل (Option D) | کابل کواکسیال سهمحوره FluidLoc با امپدانس 75 ohm (بدون زره) |
| نوع رابط | رابط کواکسیال ClickLoc مینیاتوری با روکش طلا (نری) |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پروب | فولاد زنگنزن AISI 303 یا 304 (SST) |
| مقاومت DC نامی (R_PROBE) | 7.45 ohms +/- 0.50 ohms (هادی مرکزی تا هادی خارجی) |
| دمای کاری (پروب) | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| استحکام کششی (حداکثر) | 330 N (75 lbf) از محفظه پروب تا سیم پروب |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
| گشتاور توصیهشده | 11.2 N-m (100 in-lbf) |
| حداکثر گشتاور نامی | 33.9 N-m (300 in-lbf) |
| ابعاد | 150 mm x 150 mm x 30 mm (H x W x D) |
| وزن | 0.16 kg |
برای جلوگیری از گیرکردن رزوه یا آسیبدیدن محفظه، هنگام نصب اطمینان حاصل کنید که درگیری رزوه محفظه پروب از 15 mm بیشتر نشود. کابل FluidLoc را با دقت مسیریابی کنید و حداقل شعاع خم 25.4 mm (1.0 in) را حفظ کنید. گشتاور محفظه پروب را در براکت نصب روی مقدار توصیهشده 11.2 N-m (100 in-lbf) تنظیم کنید و از حداکثر گشتاور نامی 33.9 N-m (300 in-lbf) تجاوز نکنید. اطمینان حاصل کنید که همه اتصالات ClickLoc تا زمان شنیدن صدای کلیک، با دست محکم شدهاند. برای نصب در مناطق خطرناک، اطمینان حاصل کنید که سیمکشی سد ذاتاً ایمن مطابق نقشههای نصب تأییدشده باشد.
این نسخه تحت گواهی بسته Option 05 قرار دارد که شامل موارد زیر است:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330103-00-05-05-12-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورتی 8 mm 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 160g
ابعاد: ۱۵۰ میلیمتر × ۱۵۰ میلیمتر × ۳۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
گزینه 00 (طول بدون رزوه 0 میلیمتر)، گزینه 05 (طول کلی محفظه 50 میلیمتر) و گزینه 12 (کانکتور کواکسیال ClickLoc همراه با کابل FluidLoc)، پیکربندی پروب مجاورتی 3300 XL با قطر 8 میلیمتر را تعریف میکنند — 330103-00-05-05-12-05این حسگر بدون زره و دارای رزوه متریک (M10 x 1) برای اندازهگیری بدون تماس ارتعاش شفت و موقعیت محوری در ماشینآلات دوار حیاتی استفاده میشود. این نمونه خاص با طول کلی کابل 0.5 متر (1.6 فوت) و تأییدیههای CSA، ATEX و IECEx (گزینه 05)، برای کاربردهایی بهینه شده است که به حفاظت در برابر نفوذ روغن از طریق کابل تخصصی FluidLoc نیاز دارند؛ کابلی که از مهاجرت سیال در امتداد بخش داخلی سیم رابط جلوگیری میکند.
برخلاف نمونههایی که از کابل کواکسیال استاندارد (مانند گزینه 02) استفاده میکنند یا دارای زره فولاد زنگنزن هستند (مانند سری 330104)، این پروب محصورسازی مستقیم سیال را درون غلاف کابل فراهم میکند و آن را برای محیطهای مرطوب یا غوطهور در روغن، که در آن آببندهای کاندوئیت عملی نیستند، ایدئال میسازد. طراحی محفظه کاملاً رزوهدار (0 میلیمتر بدون رزوه) انعطافپذیری حداکثری در درگیری رزوه را در براکتهای نصب استاندارد M10 x 1 فراهم میکند.
| گزینه / بخش | کد این SKU | توضیحات |
|---|---|---|
| مدل پایه | 330103 | پروب مجاورتی 3300 XL 8 mm، با رزوه M10 x 1، بدون زره |
| A - طول بدون رزوه | 00 | طول بدون رزوه 0 mm |
| B - طول کلی محفظه | 05 | طول کلی محفظه 50 mm |
| C - طول کل | 05 | طول کل 0.5 متر (1.6 feet) |
| D - نوع رابط و کابل | 12 | رابط کواکسیال ClickLoc مینیاتوری، کابل FluidLoc (بدون محافظ رابط) |
| E - تأییدیه سازمان | 05 | تأییدیههای CSA، ATEX، IECEx |
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Bently Nevada (Baker Hughes) |
| شماره قطعه / مدل | 330103-00-05-05-12-05 |
| قطر پروب | 8.0 mm (0.31 in) |
| اندازه رزوه | M10 x 1 |
| طول بدون رزوه (Option A) | 0 mm |
| طول محفظه (Option B) | 50 mm |
| طول کل (Option C) | 0.5 متر (1.6 feet) |
| نوع کابل (Option D) | کابل کواکسیال سهمحوره FluidLoc با امپدانس 75 ohm (بدون زره) |
| نوع رابط | رابط کواکسیال ClickLoc مینیاتوری با روکش طلا (نری) |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پروب | فولاد زنگنزن AISI 303 یا 304 (SST) |
| مقاومت DC نامی (R_PROBE) | 7.45 ohms +/- 0.50 ohms (هادی مرکزی تا هادی خارجی) |
| دمای کاری (پروب) | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| استحکام کششی (حداکثر) | 330 N (75 lbf) از محفظه پروب تا سیم پروب |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
| گشتاور توصیهشده | 11.2 N-m (100 in-lbf) |
| حداکثر گشتاور نامی | 33.9 N-m (300 in-lbf) |
| ابعاد | 150 mm x 150 mm x 30 mm (H x W x D) |
| وزن | 0.16 kg |
برای جلوگیری از گیرکردن رزوه یا آسیبدیدن محفظه، هنگام نصب اطمینان حاصل کنید که درگیری رزوه محفظه پروب از 15 mm بیشتر نشود. کابل FluidLoc را با دقت مسیریابی کنید و حداقل شعاع خم 25.4 mm (1.0 in) را حفظ کنید. گشتاور محفظه پروب را در براکت نصب روی مقدار توصیهشده 11.2 N-m (100 in-lbf) تنظیم کنید و از حداکثر گشتاور نامی 33.9 N-m (300 in-lbf) تجاوز نکنید. اطمینان حاصل کنید که همه اتصالات ClickLoc تا زمان شنیدن صدای کلیک، با دست محکم شدهاند. برای نصب در مناطق خطرناک، اطمینان حاصل کنید که سیمکشی سد ذاتاً ایمن مطابق نقشههای نصب تأییدشده باشد.
این نسخه تحت گواهی بسته Option 05 قرار دارد که شامل موارد زیر است:
ارسال سریع جهانی
بازگشت کالا و گارانتی
سفارشها از دوشنبه تا جمعه پردازش و تحویل داده میشوند (به جز تعطیلات رسمی).
برای شرایط کامل واجد شرایط بودن، هزینههای بازگردانی و جزئیات بازگشت بینالمللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .
| Country of origin |
ایالات متحده آمریکا
|
