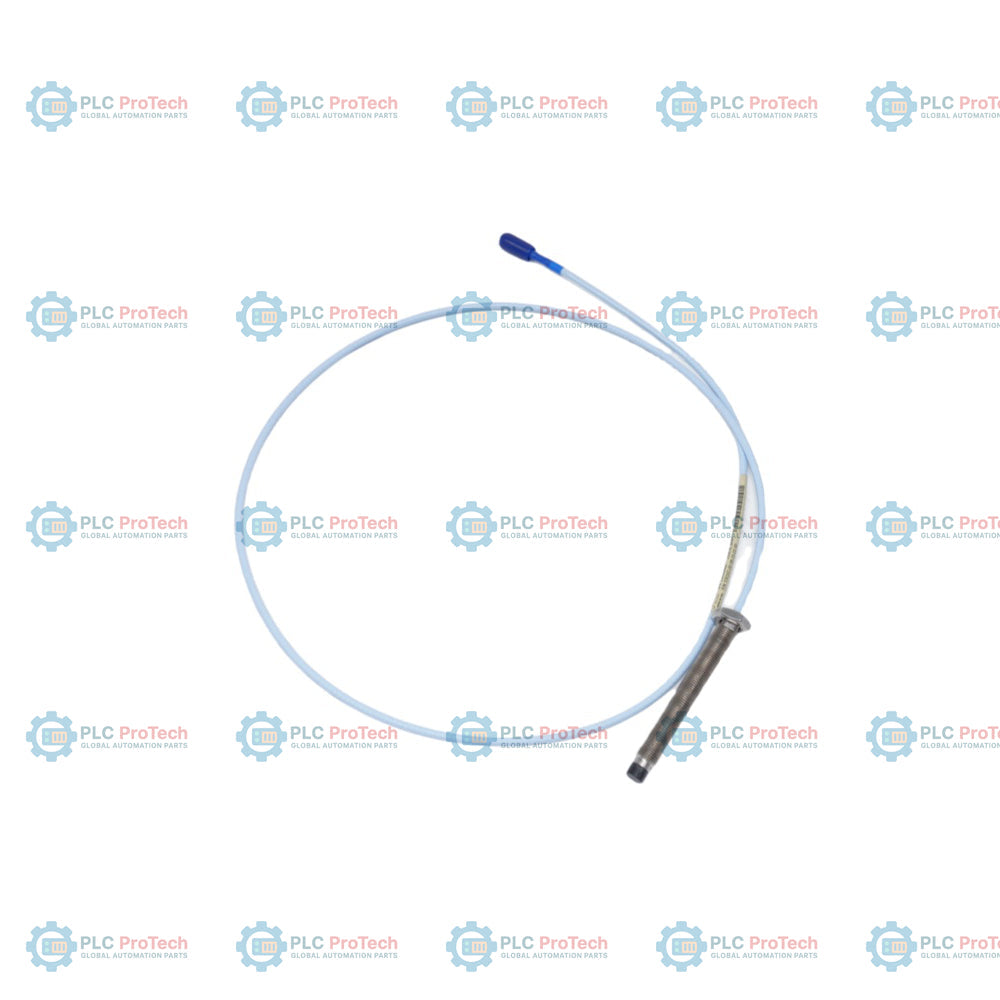

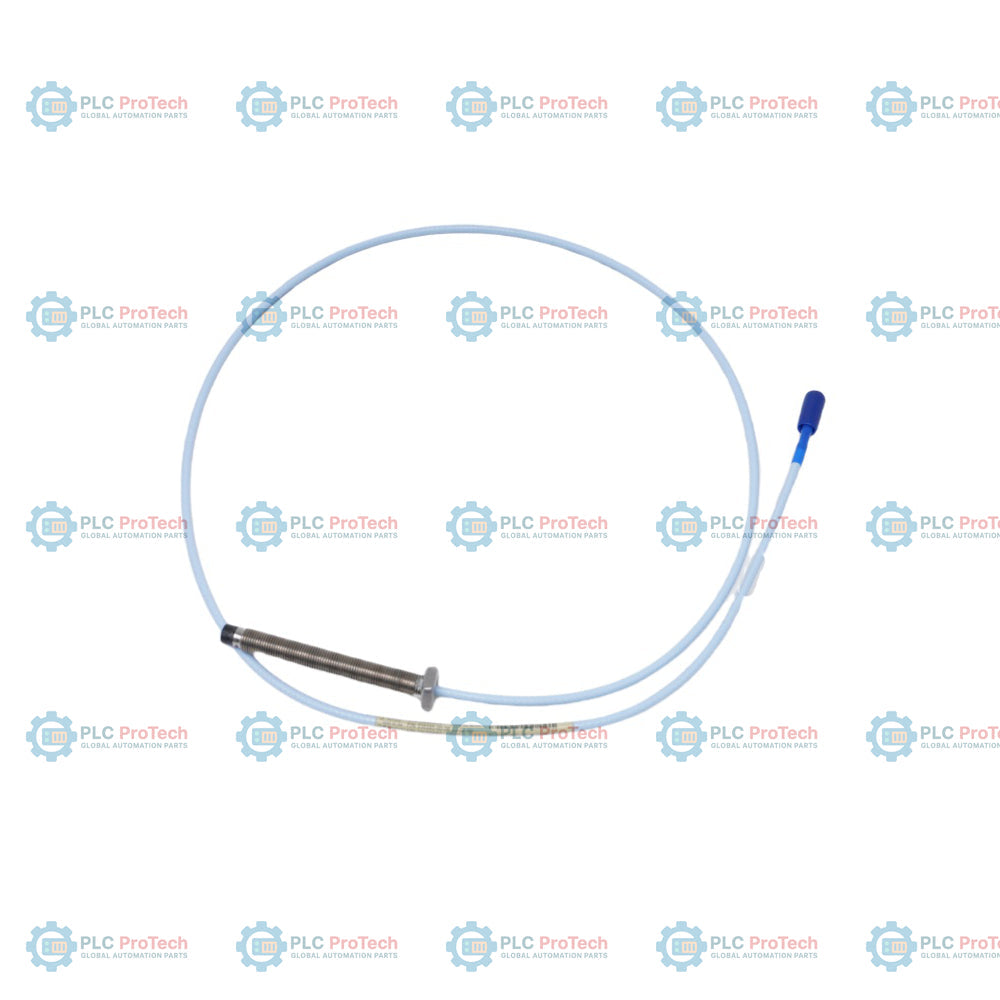

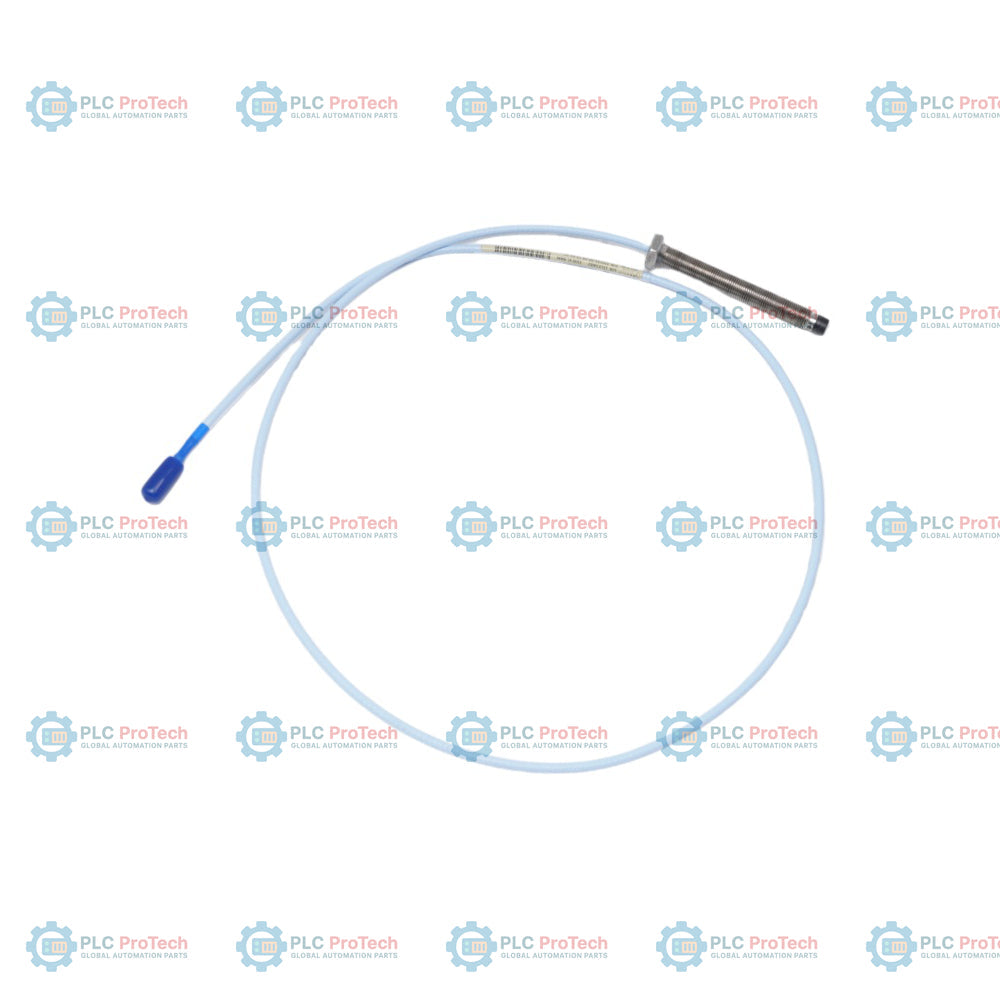

گزینه 00 (طول بدون رزوه 0 میلیمتر) و گزینه 08 (طول محفظه 80 میلیمتر)، این پیکربندی پروب مجاورتی 3300 XL با قطر 8 میلیمتر را مشخص میکنند — 330103-00-08-15-02-05. این پروب مجاورتی با رزوه متریک، دارای کابل کواکسیال استاندارد بدون زره (گزینه 15، با طول کلی 1.5 متر) است که به یک کانکتور کواکسیال مینیاتوری ClickLoc (گزینه 02، بدون محافظ) ختم میشود و گواهیهای مناطق خطرناک (گزینه 05)، شامل تأییدیههای CSA، ATEX و IECEx، را داراست.
این پروب با پیکربندی بدون زره و رزوه متریک M10 x 1، برای نصب ماشینآلاتی مناسب است که در آنها از مسیرگذاری مستقیم کاندوئیت یا غلاف کمکی استفاده میشود؛ و با مدلهای زرهدار سری 330104 یا مدلهای استاندارد 330101 با رزوه 3/8-24 UNF تفاوت دارد. این پروب بهعنوان یک مبدل جریان گردابی، جابجایی ایستا (موقعیت) و دینامیکی (ارتعاش) شفت را نسبت به یک هدف فرومغناطیسی، مانند شفت فولادی AISI 4140، در کاربردهای پایش ماشینآلات دوار حیاتی اندازهگیری میکند.
| بخش گزینه | کد روی این SKU | شرح / معنی |
|---|---|---|
| شماره قطعه قابل سفارش | 330103-00-08-15-02-05 | پروب مجاورتی 3300 XL 8 mm، رزوه M10 x 1، بدون زره |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه 0 mm (محفظه کاملاً رزوهدار) |
| B - گزینه طول کلی محفظه | 08 | طول کلی محفظه 80 mm |
| C - گزینه طول کلی | 15 | 1.5 متر (4.9 فوت) طول کلی |
| D - گزینه نوع رابط و کابل | 02 | رابط کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه نهاد صادرکننده | 05 | تأییدیههای CSA، ATEX و IECEx برای مکانهای پرخطر |
| تولیدکننده | Bently Nevada (Baker Hughes) |
| شماره قطعه / SKU | 330103-00-08-15-02-05 |
| سری محصول | سیستم مبدل مجاورتی 3300 XL 8 mm |
| نوع رزوه | رزوه متریک M10 x 1 |
| گزینه زره | بدون زره (کابل استاندارد بدون زره) |
| قطر نوک پروب | 8.0 mm (0.31 in) |
| محدوده خطی | 2.0 mm (80 mils)، معمولاً از 0.25 تا 2.25 mm (10 تا 90 mils) |
| هدف کالیبراسیون سیستم | هدف فولادی AISI 4140 |
| حساسیت نامی | 7.87 V/mm (200 mV/mil) هنگام استفاده همراه با حسگر Proximitor مدل 3300 XL |
| مقاومت DC نامی | 7.73 ohm +/- 0.50 ohm (بین هادی مرکزی و هادی بیرونی) |
| دمای کاری (پروب) | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| فشار کاری | فشار تفاضلی بین نوک پروب و محفظه را تا 7.0 bar (100 psi) آببندی میکند |
| نوع رابط | رابط کواکسیال مینیاتوری ClickLoc با روکش طلا (نر) |
| حداقل شعاع خم | 25.4 mm (1.0 in) برای کابل استاندارد |
| وزن | 0.49 kg |
| ابعاد | 17 mm x 17 mm x 1580 mm (ارتفاع x عرض x عمق) |
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330103-00-08-15-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورتی 8 mm 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 490g
ابعاد: ۱۷ میلیمتر × ۱۷ میلیمتر × ۱۵۸۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
گزینه 00 (طول بدون رزوه 0 میلیمتر) و گزینه 08 (طول محفظه 80 میلیمتر)، این پیکربندی پروب مجاورتی 3300 XL با قطر 8 میلیمتر را مشخص میکنند — 330103-00-08-15-02-05. این پروب مجاورتی با رزوه متریک، دارای کابل کواکسیال استاندارد بدون زره (گزینه 15، با طول کلی 1.5 متر) است که به یک کانکتور کواکسیال مینیاتوری ClickLoc (گزینه 02، بدون محافظ) ختم میشود و گواهیهای مناطق خطرناک (گزینه 05)، شامل تأییدیههای CSA، ATEX و IECEx، را داراست.
این پروب با پیکربندی بدون زره و رزوه متریک M10 x 1، برای نصب ماشینآلاتی مناسب است که در آنها از مسیرگذاری مستقیم کاندوئیت یا غلاف کمکی استفاده میشود؛ و با مدلهای زرهدار سری 330104 یا مدلهای استاندارد 330101 با رزوه 3/8-24 UNF تفاوت دارد. این پروب بهعنوان یک مبدل جریان گردابی، جابجایی ایستا (موقعیت) و دینامیکی (ارتعاش) شفت را نسبت به یک هدف فرومغناطیسی، مانند شفت فولادی AISI 4140، در کاربردهای پایش ماشینآلات دوار حیاتی اندازهگیری میکند.
| بخش گزینه | کد روی این SKU | شرح / معنی |
|---|---|---|
| شماره قطعه قابل سفارش | 330103-00-08-15-02-05 | پروب مجاورتی 3300 XL 8 mm، رزوه M10 x 1، بدون زره |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه 0 mm (محفظه کاملاً رزوهدار) |
| B - گزینه طول کلی محفظه | 08 | طول کلی محفظه 80 mm |
| C - گزینه طول کلی | 15 | 1.5 متر (4.9 فوت) طول کلی |
| D - گزینه نوع رابط و کابل | 02 | رابط کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه نهاد صادرکننده | 05 | تأییدیههای CSA، ATEX و IECEx برای مکانهای پرخطر |
| تولیدکننده | Bently Nevada (Baker Hughes) |
| شماره قطعه / SKU | 330103-00-08-15-02-05 |
| سری محصول | سیستم مبدل مجاورتی 3300 XL 8 mm |
| نوع رزوه | رزوه متریک M10 x 1 |
| گزینه زره | بدون زره (کابل استاندارد بدون زره) |
| قطر نوک پروب | 8.0 mm (0.31 in) |
| محدوده خطی | 2.0 mm (80 mils)، معمولاً از 0.25 تا 2.25 mm (10 تا 90 mils) |
| هدف کالیبراسیون سیستم | هدف فولادی AISI 4140 |
| حساسیت نامی | 7.87 V/mm (200 mV/mil) هنگام استفاده همراه با حسگر Proximitor مدل 3300 XL |
| مقاومت DC نامی | 7.73 ohm +/- 0.50 ohm (بین هادی مرکزی و هادی بیرونی) |
| دمای کاری (پروب) | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| فشار کاری | فشار تفاضلی بین نوک پروب و محفظه را تا 7.0 bar (100 psi) آببندی میکند |
| نوع رابط | رابط کواکسیال مینیاتوری ClickLoc با روکش طلا (نر) |
| حداقل شعاع خم | 25.4 mm (1.0 in) برای کابل استاندارد |
| وزن | 0.49 kg |
| ابعاد | 17 mm x 17 mm x 1580 mm (ارتفاع x عرض x عمق) |
