تولیدکننده: Bently Nevada
شماره محصول: 330104-00-14-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

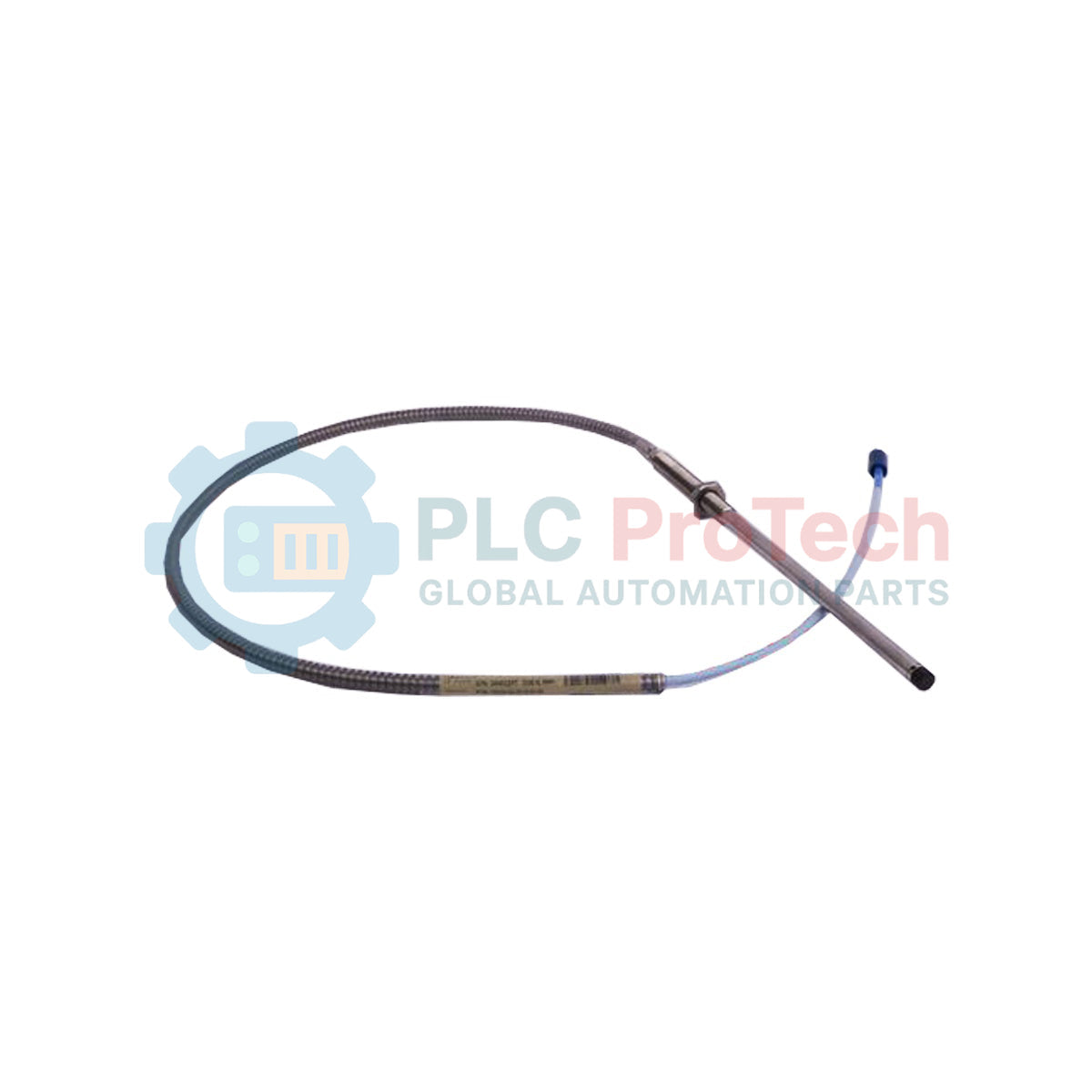

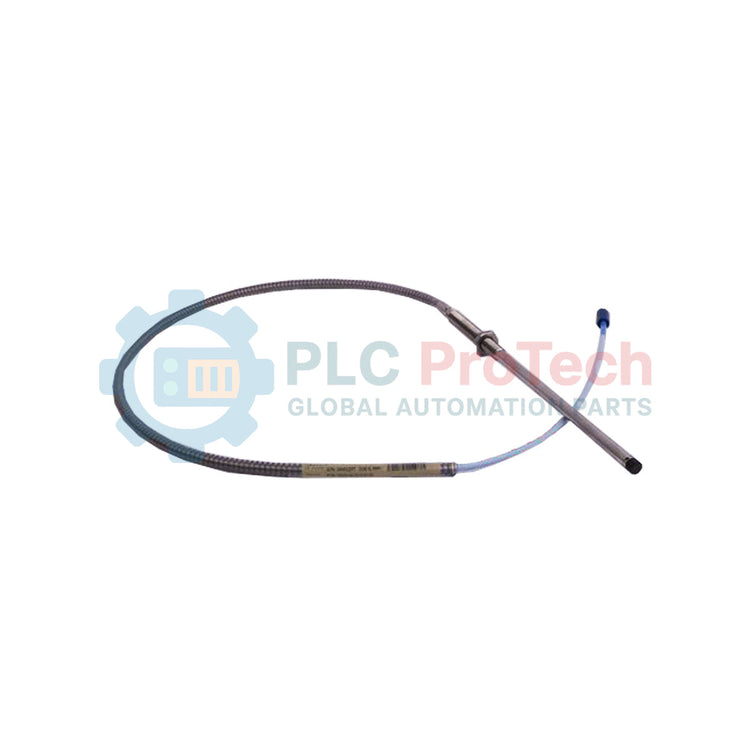

سنسور صنعتی Bently Nevada 330104-00-14-10-02-00 با انجام اندازهگیریهای قابلاعتمادِ جابهجایی دینامیکی بدون تماس و فاصله استاتیک، برای ماشینآلات دوار حساس بهینهسازی شده است. این پروب با بدنه صاف و بدون رزوه، بهعنوان بخشی از سیستم مبدل مجاورتی 3300 XL هشتمیلیمتری، برای کار در محیطهای فرایندی سخت مهندسی شده و بازخوردی بسیار خطی از ارتعاش شفت، موقعیت محوری و سرعت ارائه میدهد. پیکربندی فیزیکی آن شامل بدنهای با طول کلی ۱۴۰ میلیمتر، کابل کواکسیال یکپارچه ۱٫۰ متری با پایانه رابط کواکسیال مینیاتوری ClickLoc و نوکی بادوام از جنس پلیفنیلن سولفید (PPS) است که برای تحمل مواجهه با مواد شیمیایی و حرارتی طراحی شده است.
| کد گزینه | انتخاب مشخصات | مقدار پیکربندیشده |
|---|---|---|
| 330104-00 | گزینه طول بدون رزوه | ۰ میلیمتر |
| -14 | گزینه طول کلی بدنه | ۱۴۰ میلیمتر |
| -10 | گزینه طول کل | ۱٫۰ متر (۳٫۳ فوت) |
| -02 | گزینه نوع رابط و کابل | رابط کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| -00 | گزینه تأییدیه سازمان | موردنیاز نیست / طراحی استاندارد |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره مدل | 330104-00-14-10-02-00 |
| سری | سیستم مبدل مجاورتی 3300 XL هشتمیلیمتری |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه | فولاد زنگنزن AISI 303 یا 304 (SST) |
| طول بدون رزوه | ۰ میلیمتر |
| طول کلی بدنه | ۱۴۰ میلیمتر |
| طول کل | ۱٫۰ متر (۳٫۳ فوت) |
| نوع رابط / کابل | رابط کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| دمای کاری | ۵۱- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد (۶۰- درجه فارنهایت تا ۳۵۱+ درجه فارنهایت) |
| محدوده خطی | ۲٫۰ میلیمتر (۸۰ میل)، با شروع از فاصله ۰٫۲۵ میلیمتر (۱۰ میل) از نوک |
| کشور مبدأ | ایالات متحده (USA) |
| وزن خالص | ۰٫۳۲۳ کیلوگرم (۰٫۷۱ پوند) |
| وزن حمل | ۱٫۵۰ کیلوگرم (۳٫۳۰ پوند) |
| عنصر رابط | توصیف فیزیکی | تخصیص سیگنال / مدار |
|---|---|---|
| هسته کواکسیال | هادی داخلی کابل کواکسیال یکپارچه | مسیر سیگنال RF با فرکانس بالا (تحریک و پاسخ Proximitor) |
| شیلد بیرونی کواکسیال | هادی شیلد بیرونی بافتهشده | اتصال مشترک سیگنال / زمین شیلد |
| کانکتور ClickLoc | ترمینال کواکسیال نری قفلشونده با روکش طلا | مستقیماً با کانکتور مادگی کابل رابط 3300 XL جفت میشود |
سری 330104 نسخه بدنهصاف پروبهای استاندارد رزوهدار 330101 (رزوه کسری) و 330103 (رزوه متریک) است. هنگام جایگزینی پروبهای قدیمی ۸ میلیمتری سری 3300 غیر-XL با مدل 330104-00-14-10-02-00، بررسی کنید که کابل رابط متصل و حسگر Proximitor نیز به نسخههای 3300 XL ارتقا یافته باشند. ترکیب اجزای سیستم XL و غیر-XL میتواند باعث خطاهای ضریب مقیاس غیرخطی شود و معمولاً مشخصات خروجی موردنیاز ۲۰۰ میلیولت/میل را نقض کند.
از آنجا که این پروب بدون رزوه و دارای بدنه صاف ۱۴۰ میلیمتری است، برای تعیین موقعیت محوری کاملاً به بلوکهای گیره خارجی یا غلافهای نصب متکی است. اطمینان حاصل کنید که براکت نصب روی بدنه نازک SST بیشازحد سفت نشود، زیرا ممکن است هسته کواکسیال داخلی را تحت فشار قرار داده و باعث تضعیف سیگنال یا مدار باز شود. این پروبها در کارخانه برای اهداف فولاد AISI 4140 با گرید بالا کالیبره شدهاند. انجام اندازهگیری روی سطوح هدف ساختهشده از فلزات دیگر (مانند فولاد زنگنزن یا آلومینیوم) به تنظیمات کالیبراسیون سفارشی در حسگر Proximitor نیاز دارد.
پیش از اتصال، کانکتور نری ClickLoc را از نظر رطوبت، گردوغبار یا گریس بهصورت چشمی بررسی کنید. فقط با الکل ایزوپروپیل تمیز کرده و پیش از اتصال کاملاً خشک کنید. برای محکمکردن اتصال ClickLoc از انبر یا آچارهای سنگین استفاده نکنید؛ چرخاندن با دست تا سفتشدن و سپس ایجاد یک کلیک قطعی کافی است. اتصال جفتشده را با نوار سیلیکونی خودآمیخته شونده بپیچید تا از نفوذ روغن در سامپهای ماشینآلات جلوگیری شود.
میله بدون رزوه پروب را با دقت داخل غلاف یا براکت نصب وارد کنید. بررسی کنید که نوک پروب هنگام ورود اولیه با سطح هدف شفت تماس نداشته باشد.
پروب را با استفاده از کابل رابط تأییدشده به حسگر Proximitor متصل کنید و ولتاژ فاصله DC را پایش کنید. عمق ورود مکانیکی را تنظیم کنید تا ولتاژ DC هدف تقریباً -10.0 VDC نمایش داده شود (معادل نقطه میانی محدوده خطی در فاصله ۱٫۲۷ میلیمتر / ۵۰ میل).
براکت نصب یا مکانیزم گیره را بهطور ایمن محکم کنید و اطمینان حاصل کنید که نیروی گیره بهصورت یکنواخت روی بدنه صاف ۱۴۰ میلیمتری توزیع شده و ولتاژ فاصله DC در طول فرایند محکمکردن پایدار میماند.
