توضیحات

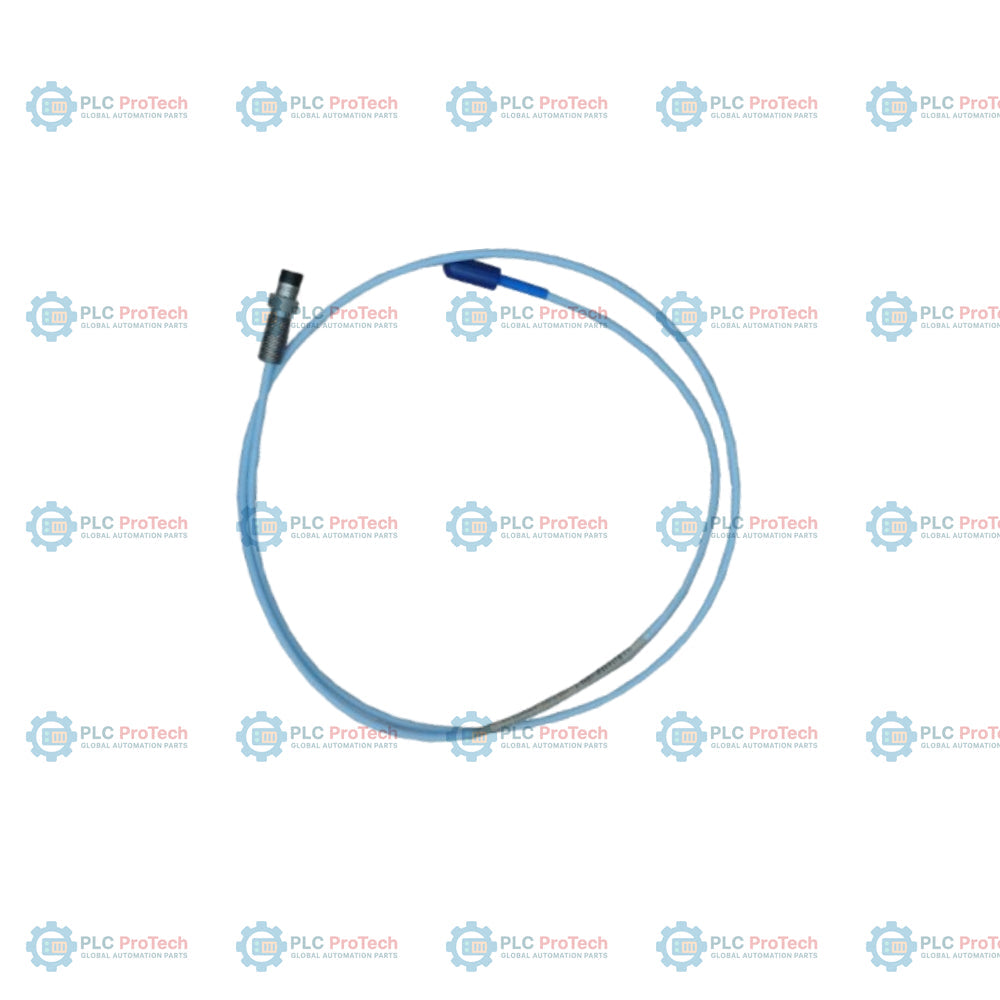

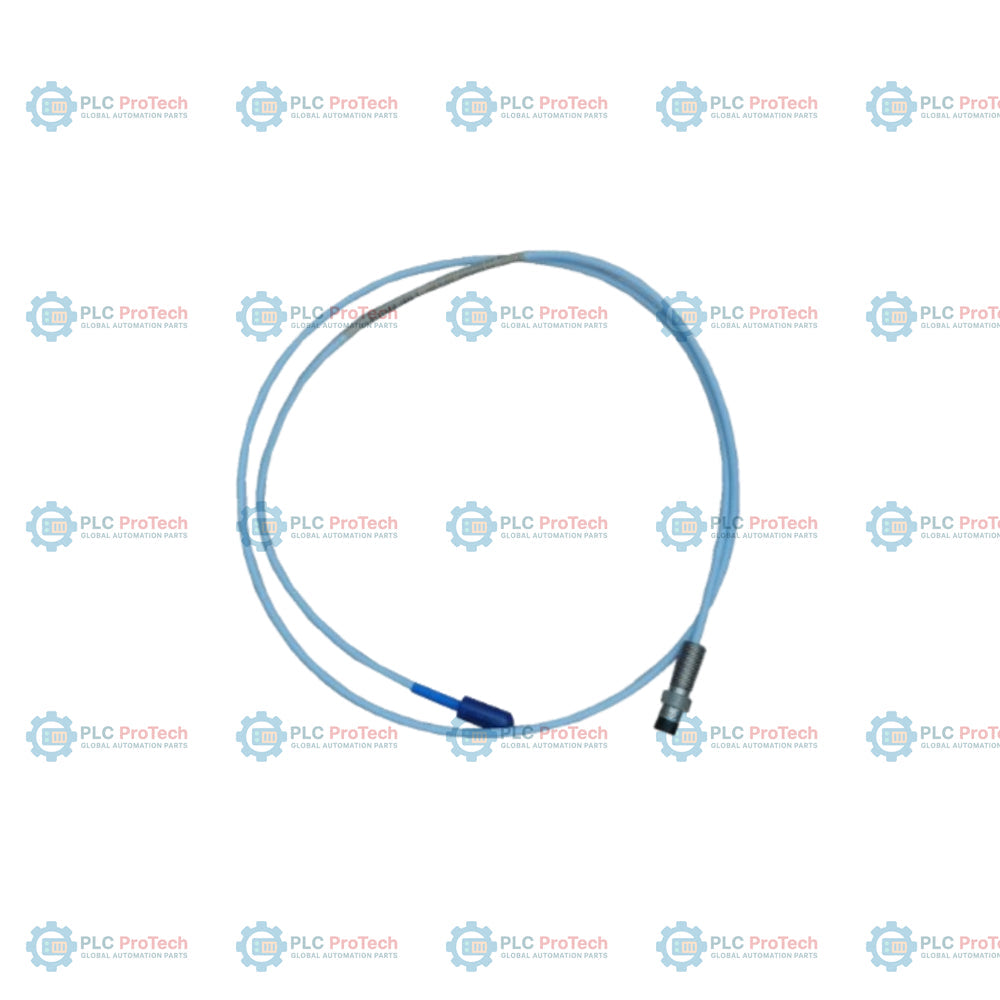

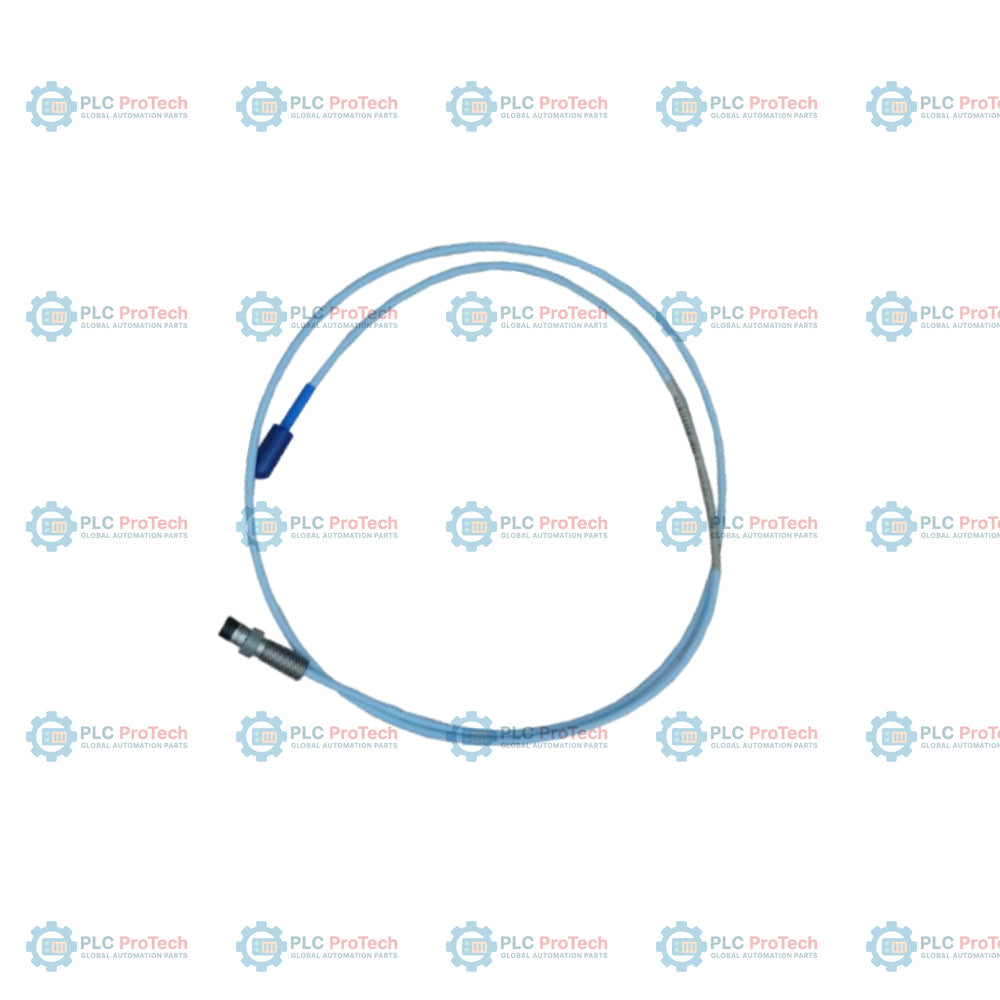

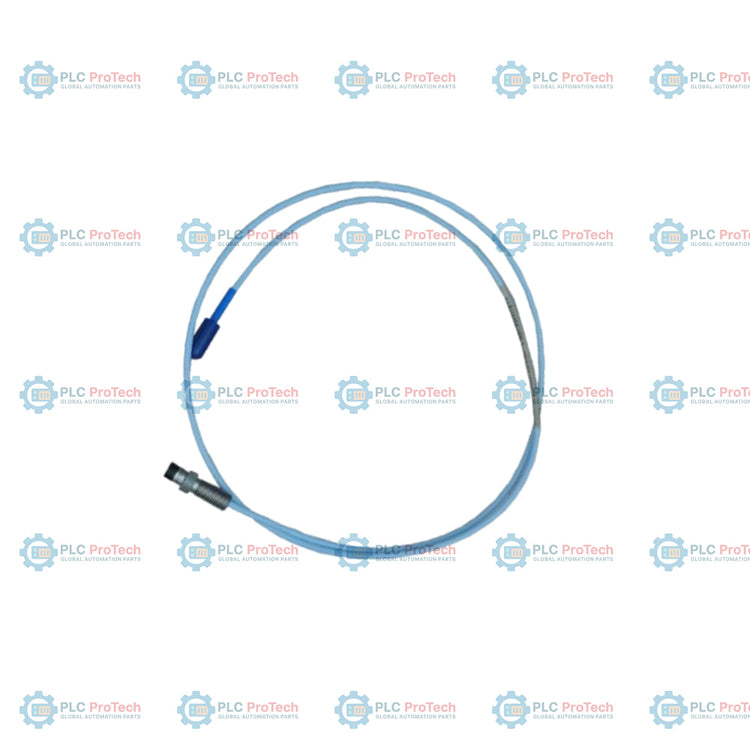

گزینه 02 (طول ۰٫۲ اینچ بدون رزوه)، گزینه 12 (طول کلی بدنه ۱٫۲ اینچ)، گزینه 15 (طول کل ۱٫۵ متر)، گزینه 12 (کابل FluidLoc) و پسوند -CN (بسته تأییدیه مناطق پرخطر چین)، پیکربندی پروب مجاورتی معکوس‌نصب Bently Nevada 330105-02-12-15-12-CN را مشخص می‌کنند. این حسگر جریان گردابیِ بدون تماس برای اندازه‌گیری ارتعاش شفت و موقعیت محوری در ماشین‌آلات دوار استفاده می‌شود و با حسگر Proximitor 3300 XL و کابل رابط استاندارد جفت می‌شود. برخلاف پیکربندی‌های استاندارد که از کابل استاندارد (گزینه 02) یا تأییدیه‌های جایگزین نهادهای مربوطه استفاده می‌کنند، این مدل کابلی FluidLoc (گزینه 12) را یکپارچه کرده است که از مهاجرت سیال در امتداد هسته کواکسیال جلوگیری می‌کند. این پیکربندی با بدنه‌ای دارای رزوه 3/8-24 UNF، طول ثابت ۰٫۲ اینچ بدون رزوه و بدنه‌ای با طول کلی ۱٫۲ اینچ ساخته شده است. پسوند -CN حفاظت تأییدشده NEPSI و CCC برای مناطق پرخطر را اضافه می‌کند و آن را برای استفاده در عملیات صنعتی چین سازگار می‌سازد.

ویژگی‌ها

• کابل FluidLoc (گزینه 12) از نشت مایع فرایندی در امتداد بخش داخلی کابل جلوگیری می‌کند
• طراحی معکوس‌نصب با رزوه 3/8-24 UNF-2A و سطح تخت شش‌گوش یکپارچه برای آچار
• طول کل پروب سیستم ۱٫۵ متر (۴٫۹ فوت) (گزینه 15) سازگار با سیستم‌های ۵ یا ۹ متری 3300 XL
• طول بدنه بدون رزوه ۰٫۲ اینچ (گزینه 02) با طول کلی بدنه ۱٫۲ اینچ (گزینه 12)
• کانکتور کواکسیال نر مینیاتوری ClickLoc اتصال ایمن به کابل‌های رابط را فراهم می‌کند
• -پسوند CN شامل گواهی‌های NEPSI و CCC برای مکان‌های پرخطر در چین است

کاربردها

• پایش ماشین‌آلات صنعتی دوار، از جمله توربین‌های بخار، توربین‌های گاز و کمپرسورها
• اندازه‌گیری موقعیت محوری شفت و ارتعاش شعاعی
• محیط‌های غوطه‌ور در سیال که به آب‌بندی کابل با مقاومت بالا نیاز دارند
• مناطق صنعتی پرخطر در چین که به تأییدیه‌های CCC و NEPSI نیاز دارند

اطلاعات سفارش

بخش / گزینه	کد این SKU	معنی / توضیحات
شماره قطعه قابل سفارش	330105-02-12-15-12-CN	پروب مجاورتی معکوس‌نصب 3300 XL با قطر ۸ میلی‌متر و رزوه‌های 3/8-24 UNF
گزینه طول بدون رزوه - A	02	طول بدون رزوه ۰٫۲ اینچ
B - گزینه طول کلی بدنه	12	طول کلی بدنه 1.2 in
C - گزینه طول کل	15	طول کل پروب سیستم 1.5 meters (4.9 feet)
D - گزینه کانکتور و کابل	12	کانکتور کواکسیال مینیاتوری ClickLoc، کابل FluidLoc
تأییدیه سازمان / پسوند	-CN	بسته تأییدیه مناطق خطرناک چین (NEPSI + CCC + نشانه‌گذاری‌های قابل‌اعمال)

مشخصات فنی

پارامتر	مقدار مشخصات
تولیدکننده	Bently Nevada (Baker Hughes)
شماره قطعه / مدل	330105-02-12-15-12-CN
پلتفرم سیستم	سیستم ترانسدیوسر مجاورتی 8 mm مدل 3300 XL
نوع پروب	نصب معکوس، جریان گردابی
اندازه رزوه	3/8-24 UNF-2A
طول بدون رزوه	0.2 in (5.08 mm)
طول بدنه	1.2 in (30.48 mm)
طول کل	1.5 meters (4.9 feet)
نوع کابل	کابل کواکسیال FluidLoc
نوع کانکتور	کانکتور کواکسیال نری مینیاتوری ClickLoc
کالیبراسیون جنس هدف	فولاد AISI 4140
مقاومت DC نامی	7.73 ohms (معمولاً بین رسانای مرکزی و بیرونی)
محدوده دمای پروب	-52 degC تا +177 degC (-62 degF تا +350 degF) برای کارکرد و نگهداری
جنس آب‌بندی فشار	اورینگ وایتون
مقاومت در برابر رطوبت	تغییر کمتر از 3٪ در ضریب مقیاس متوسط (ASF) در رطوبت 93٪ (IEC 68-2-3)
ابعاد	31 mm x 12 mm x 12 mm (H x W x D)
وزن	0.15 kg

اتصالات و رابط‌ها

این پروب دارای یک کانکتور کواکسیال نری مینیاتوری ClickLoc یکپارچه است که برای اتصال ایمن به کابل افزایشی استاندارد 3300 XL طراحی شده است. به ابزار ویژه‌ای نیاز نیست و کانکتور برای نصب با سفت‌کردن دستی طراحی شده است.

دستورالعمل‌های نصب

• برای رزوه‌های 3/8-24 UNF، حداکثر طول درگیری رزوه 0.563 in است.
• مطمئن شوید مسیر عبور کابل کواکسیال حداقل شعاع خم 25.4 mm (1.0 in) را حفظ می‌کند تا از آسیب جلوگیری شود. از تاخوردگی یا کشیدگی کابل خودداری کنید.
• پروب نصب معکوس معمولاً از سمت پشتی محفظه دستگاه، با استفاده از غلاف یا براکت اختیاری پروب نصب می‌شود. هنگام نصب از سفت‌کردن بیش‌ازحد خودداری کنید.
• کابل FluidLoc را با دقت جابه‌جا کنید؛ اگرچه برای جلوگیری از مهاجرت روغن طراحی شده است، خم‌کردن بیش‌ازحد می‌تواند عملکرد آن را کاهش دهد.

انطباق و گواهی‌ها

• NEPSI (گواهی حفاظت در برابر انفجار)
• CCC (گواهی اجباری چین)
• مطابق با الزامات CE
