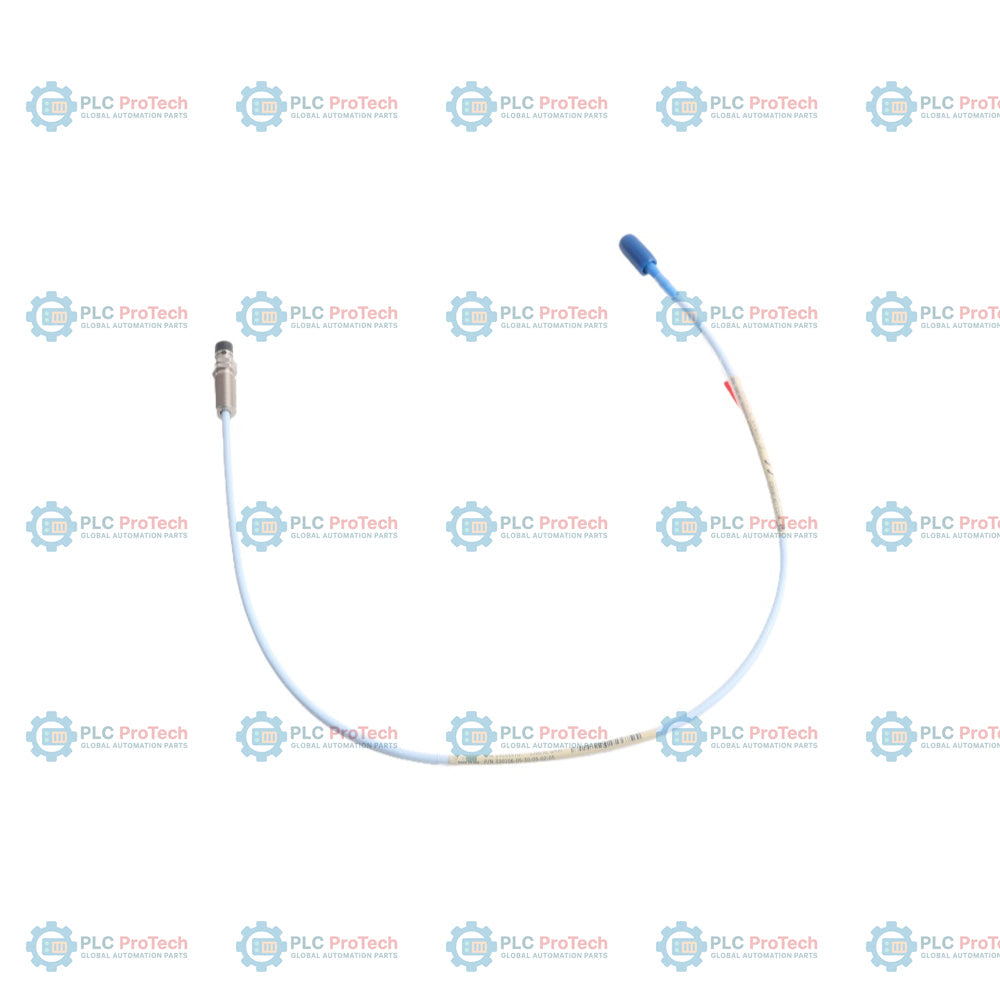

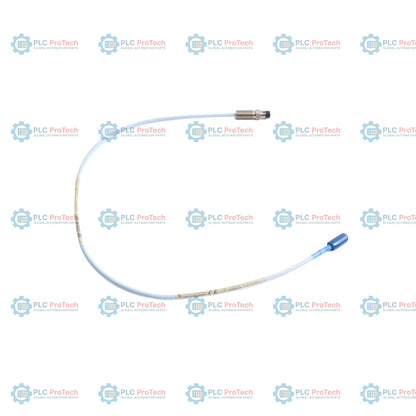

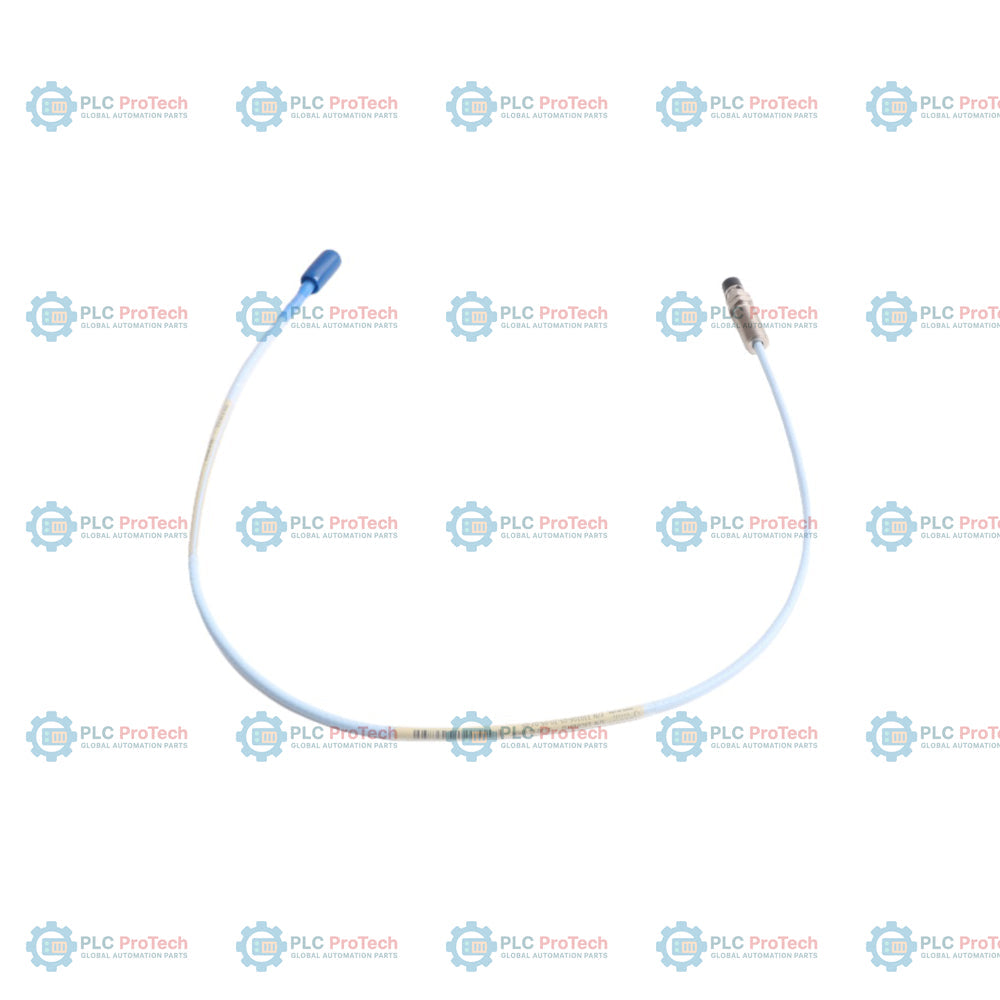

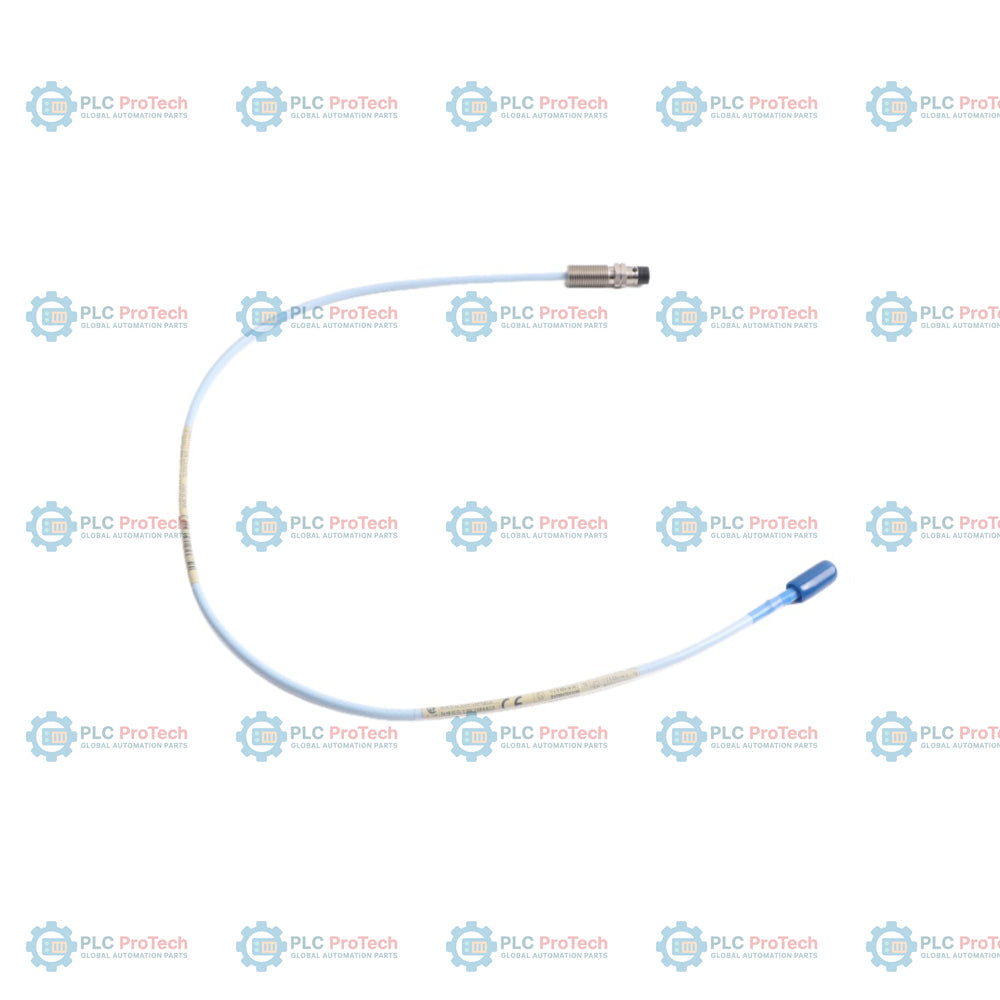

Bently Nevada 330106-05-30-05-02-05 3300 XL 8 mm پراب مجاورت با نصب معکوس

SKU 330106-05-30-05-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330106-05-30-05-02-05
Origin ایالات متحده آمریکا
نوع محصول: پروب‌های نصب معکوس 3300 XL 8 mm
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.15 kg
ابعاد: ۱۰ میلی‌متر × ۱۰ میلی‌متر × ۳۰ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

330106-05-30-05-02-05 این پیکربندی، پروب مجاورتی نصب معکوس 3300 XL با قطر ۸ میلی‌متر و رزوه‌های متریک M10 x 1 را مشخص می‌کند. این پیکربندی با طول بدون رزوه ۵٫۰ میلی‌متر (گزینه 05)، طول کلی بدنه ۳۰ میلی‌متر (گزینه 30) و طول کلی کابل ۰٫۵ متر (گزینه 05) ساخته شده است و به یک کانکتور کواکسیال مینیاتوری ClickLoc (گزینه 02) بدون محافظ کانکتور ختم می‌شود. این محصول برای استفاده در مناطق خطرناک، دارای گواهی‌های CSA، ATEX و IECEx (گزینه 05) است.

برخلاف پروب‌های نصب استاندارد که از جلوی براکت نصب می‌شوند، پروب‌های نصب معکوس برای نصب از پشت طراحی شده‌اند. این طراحی برای کاربردهایی ایده‌آل است که دسترسی به جلوی پروب محدود است یا فضای کافی وجود ندارد. این پروب با بهره‌گیری از بدنه رزوه‌دار متریک M10 x 1، مستقیماً در بدنه ماشین‌آلات یکپارچه می‌شود و به لوازم جانبی بوش کمکی نیاز ندارد. این محصول، هنگامی که با کابل رابط 3300 XL و حسگر Proximitor متناظر جفت شود، به‌عنوان بخشی از یک حلقه مبدل کامل 3300 XL عمل می‌کند و اندازه‌گیری دقیق و بدون تماس ارتعاش و جابه‌جایی شفت را در ماشین‌های دوار فراهم می‌سازد.

ویژگی‌ها

محفظه نصب معکوس متریک: بدنه رزوه‌دار M10 x 1 که برای پیکربندی‌های نصب از پشت طراحی شده است؛ در این پیکربندی‌ها دسترسی از سمت جلو محدود یا مسدود است.
بخش بدون رزوه ۵٫۰ میلی‌متر: گزینه 05 یک بخش بدون رزوه ۵٫۰ میلی‌متری در نوک را مشخص می‌کند و بخش باقی‌مانده بدنه رزوه‌دار است.
طول کلی ۰٫۵ متر: گزینه 05 طول کابل کواکسیال یکپارچه و جمع‌وجور ۰٫۵ متری را ارائه می‌دهد که معمولاً به کابل رابط متصل می‌شود.
کانکتور کواکسیال مینیاتوری ClickLoc: گزینه 02 یک کانکتور کواکسیال با روکش طلا، بدون محافظ اضافی کانکتور، ارائه می‌دهد.
گواهی‌های مناطق خطرناک: گزینه 05 تأییدیه‌های CSA، ATEX و IECEx را برای استفاده در محیط‌های ذاتاً ایمن و غیرقابل‌اشتعال ارائه می‌دهد.
آب‌بندی فشاری اورینگ وایتون: فشار تفاضلی بین نوک پروب و کانکتور را آب‌بندی می‌کند.

کاربردها

پایش ارتعاش و موقعیت شفت در ماشین‌آلات دوار.
ژنراتورهای برق‌آبی و توربین‌های بخار یا گاز که دسترسی به پروب از جلو در آن‌ها مسدود یا دشوار است.
محیط‌های سیال پرفشار که به آب‌بندی مستقیم بدنه نیاز دارند.
تجهیزات دوار صنعتی، از جمله پمپ‌ها، کمپرسورها و گیربکس‌ها.

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330106-05-30-05-02-05	پروب مجاورتی نصب معکوس متریک 3300 XL با قطر ۸ میلی‌متر
A - گزینه طول بدون رزوه	05	طول بدون رزوه ۵٫۰ میلی‌متر (استاندارد برای نصب معکوس متریک)
B - گزینه طول کلی بدنه	30	طول کلی بدنه ۳۰ میلی‌متر (استاندارد برای نصب معکوس متریک)
C - گزینه طول کلی	05	طول کلی ۰٫۵ متر (۱٫۶ فوت)
D - گزینه نوع رابط و کابل	02	رابط کواکسیال ClickLoc مینیاتوری، کابل استاندارد
E - گزینه تأییدیه سازمان	05	تأییدیه‌های CSA، ATEX، IECEx

مشخصات فنی

سازنده	Bently Nevada
شماره قطعه / مدل	330106-05-30-05-02-05
خانواده سیستم	3300 XL 8 mm
نوع مبدل	پراب مجاورت با نصب معکوس
نوع رزوه	متریک M10 x 1
قطر نوک	8.0 mm (0.31 in)
طول بدون رزوه	5.0 mm (0.20 in)
طول بدنه	30 mm (1.2 in)
طول کل کابل	0.5 متر (1.6 فوت)
گزینه رابط	رابط کواکسیال ClickLoc مینیاتوری (بدون محافظ)
نوع کابل	کابل کواکسیال استاندارد
دمای کار	-52 degC تا +177 degC (-62 degF تا +350 degF)
محدوده دمایی آب‌بندی فشاری	حداقل -34 degC (-30 degF) برای جلوگیری از آسیب به آب‌بندی
جنس آب‌بندی	اورینگ Viton
مقاومت DC نامی	7.45 ohms +/- 0.50 ohms (رسانای مرکزی تا رسانای بیرونی)
ضریب مقیاس سیستم	7.87 V/mm (200 mV/mil) هنگام استفاده همراه با Proximitor مدل 3300 XL
محدوده فرکانس	0 تا 10 kHz
جنس هدف پیشنهادی	فولاد AISI 4140
ابعاد (H x W x D)	10 mm x 10 mm x 30 mm (H x W x D)
وزن	0.15 kg

اتصالات و واسط‌ها

جزء رابط	مشخصات / نوع
انتهای کابل کواکسیال یکپارچه	رابط کواکسیال نری ClickLoc مینیاتوری (برنج/مس بریلیم با روکش طلا)
رابط جفت‌شونده	رابط کواکسیال مادگی ClickLoc مینیاتوری روی کابل رابط استاندارد 3300 XL

راهنمای نصب

هنگام نصب پراب مجاورت با نصب معکوس، اطمینان حاصل کنید که رویه‌های استاندارد حفاظت ماشین‌آلات رعایت می‌شوند:

نصب از پشت: بدنه پراب را از سمت پشت سطح نصب، داخل براکت نصب یا غلاف محفظه M10 x 1 رزوه کنید.
درگیری رزوه: حداکثر طول درگیری رزوه برای رزوه‌های M10 x 1 برابر با 15 mm است. برای جلوگیری از گیرکردن یا کج‌شدن رزوه‌ها هنگام نصب، از این حد تجاوز نکنید.
فاصله از هدف: نوک پراب را طوری قرار دهید که حداقل 8.0 mm فضای خالی از هرگونه فلز پیرامون داشته باشد تا از تداخل دید جانبی جلوگیری شود.
سفت‌کردن رابط: رابط‌های کواکسیال استاندارد 3300 XL را با دست سفت کنید. از انبردست استفاده نکنید، زیرا ممکن است به سطوح تماس طلایی ClickLoc آسیب برساند.
محیط و آب‌بندی: اطمینان حاصل کنید که دمای کار به کمتر از -34 degC کاهش نیابد تا از سخت و معیوب شدن آب‌بند اورینگ Viton جلوگیری شود.

مطابقت و تأییدیه‌ها

ATEX/IECEx: ایمن ذاتی (کلاس I، ناحیه 0، Ex ia IIC T4/T5 Ga) و غیرجرقه‌زا/نوع n/ec (کلاس I، ناحیه 2، Ex nA/Ex ec IIC T4/T5 Gc) هنگام اتصال از طریق موانع ایمنی.
تأییدیه CSA: برای محیط‌های کلاس I، تقسیم‌بندی 1 و تقسیم‌بندی 2 تأیید شده است.
نشان CE: با دستورالعمل‌های استاندارد اتحادیه اروپا درباره حفاظت ماشین‌آلات و سازگاری الکترومغناطیسی مطابقت دارد.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

پیکربندی 330106-05-30-05-02-05 نشان‌دهنده چیست؟

این مدل نشان‌دهنده یک پروب مجاورت معکوس‌نصب متریک 3300 XL با قطر ۸ میلی‌متر است که دارای رزوه‌های M10 x 1، طول بدون رزوه ثابت ۵٫۰ میلی‌متر، طول کلی بدنه ۳۰ میلی‌متر، طول کل کابل ۰٫۵ متر، یک کانکتور کواکسیال مینیاتوری استاندارد ClickLoc و تأییدیه‌های CSA/ATEX/IECEx برای مناطق خطرناک است.

پروب معکوس‌نصب در مقایسه با پروب‌های استاندارد چگونه نصب می‌شود؟

پروب‌های معکوس‌نصب برای نصب از پشت طراحی شده‌اند. به‌جای رزوه‌شدن از بیرون محفظه دستگاه، این پروب‌ها از سمت پشت یا بخش پشتی محل نصب رزوه می‌شوند و برای کاربردهایی با فضای خالی محدود در قسمت جلویی ایدئال هستند.

چرا طول بدون رزوه (05) و طول بدنه (30) در پروب 330106 ثابت هستند؟

در سری پروب‌های متریک معکوس‌نصب 330106 شرکت Bently Nevada، طراحی مکانیکی با طول بدنه ۳۰ میلی‌متر و بخش بدون رزوه ۵٫۰ میلی‌متر استاندارد شده است تا نصب یکنواخت و مطمئن از سمت معکوس یک غلاف نصب یا دیواره جداکننده امکان‌پذیر باشد.

وظیفه آب‌بند حلقه‌ای Viton در این پروب معکوس‌نصب چیست؟

این پروب به یک حلقه آب‌بند Viton مجهز است که اختلاف فشار بین نوک پروب و کانکتور را آب‌بندی می‌کند. برای جلوگیری از خرابی زودهنگام این آب‌بند فشاری، پروب نباید در معرض دماهای کمتر از ۳۴- درجه سانتی‌گراد قرار گیرد.

آیا می‌توان از این پروب با سایر سیستم‌های مبدل Bently Nevada استفاده کرد؟

این پروب بخشی از سیستم مبدل 3300 XL با قطر ۸ میلی‌متر است. برای عملکرد صحیح و دستیابی به خروجی سیستم ۷٫۸۷ V/mm (۲۰۰ mV/mil)، باید به یک کابل رابط استاندارد 3300 XL و یک حسگر Proximitor 3300 XL متصل شود.
