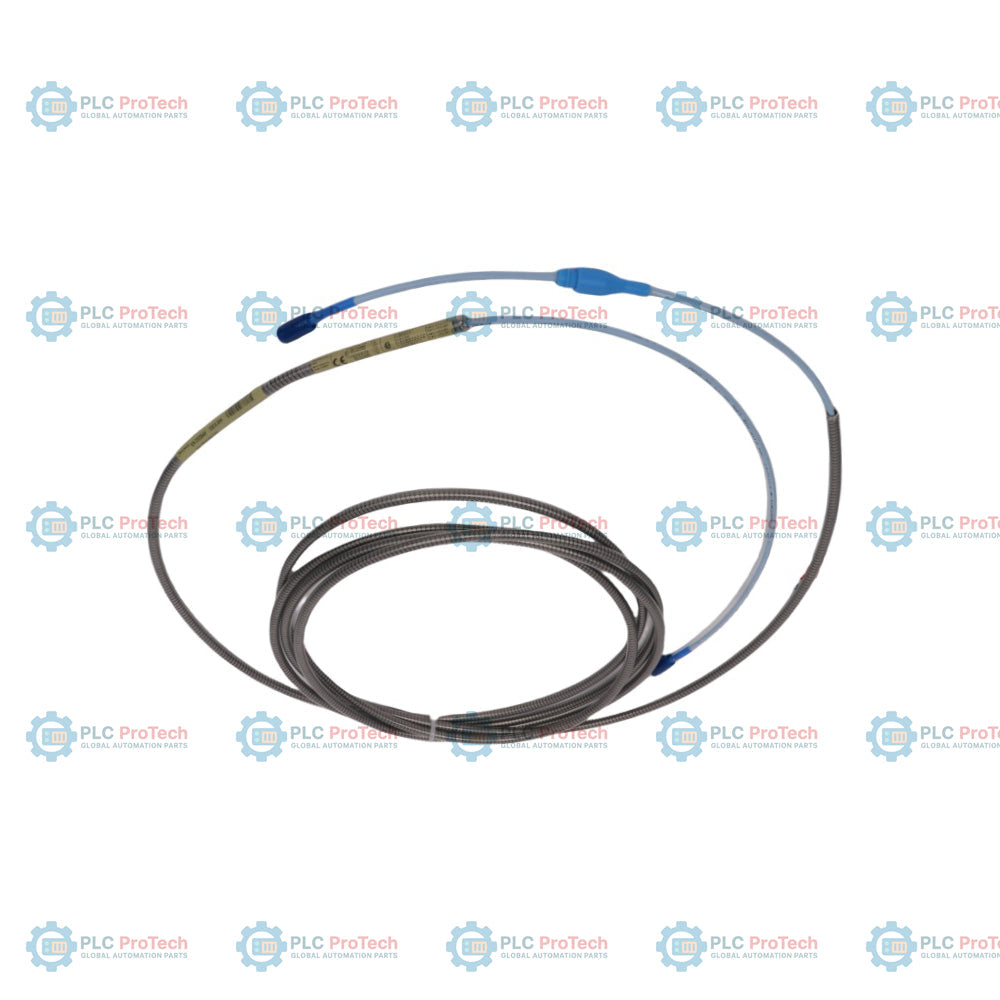

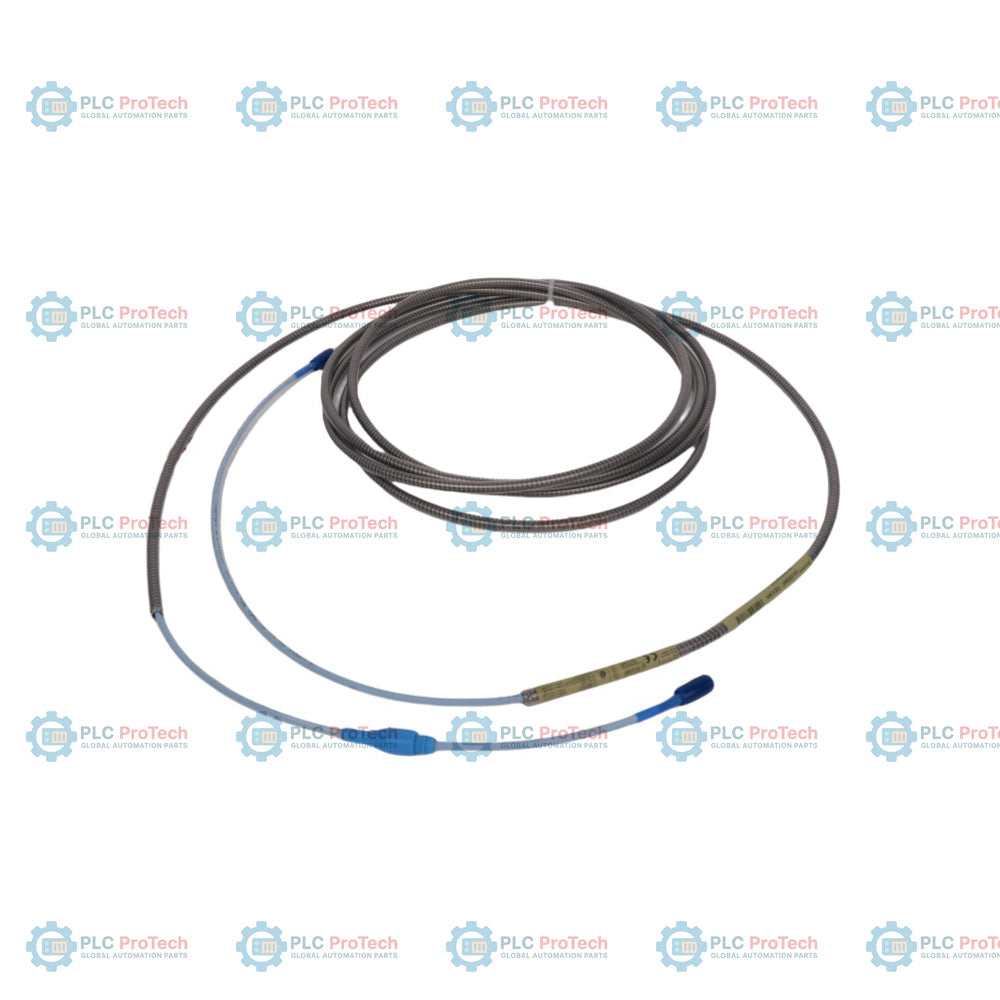

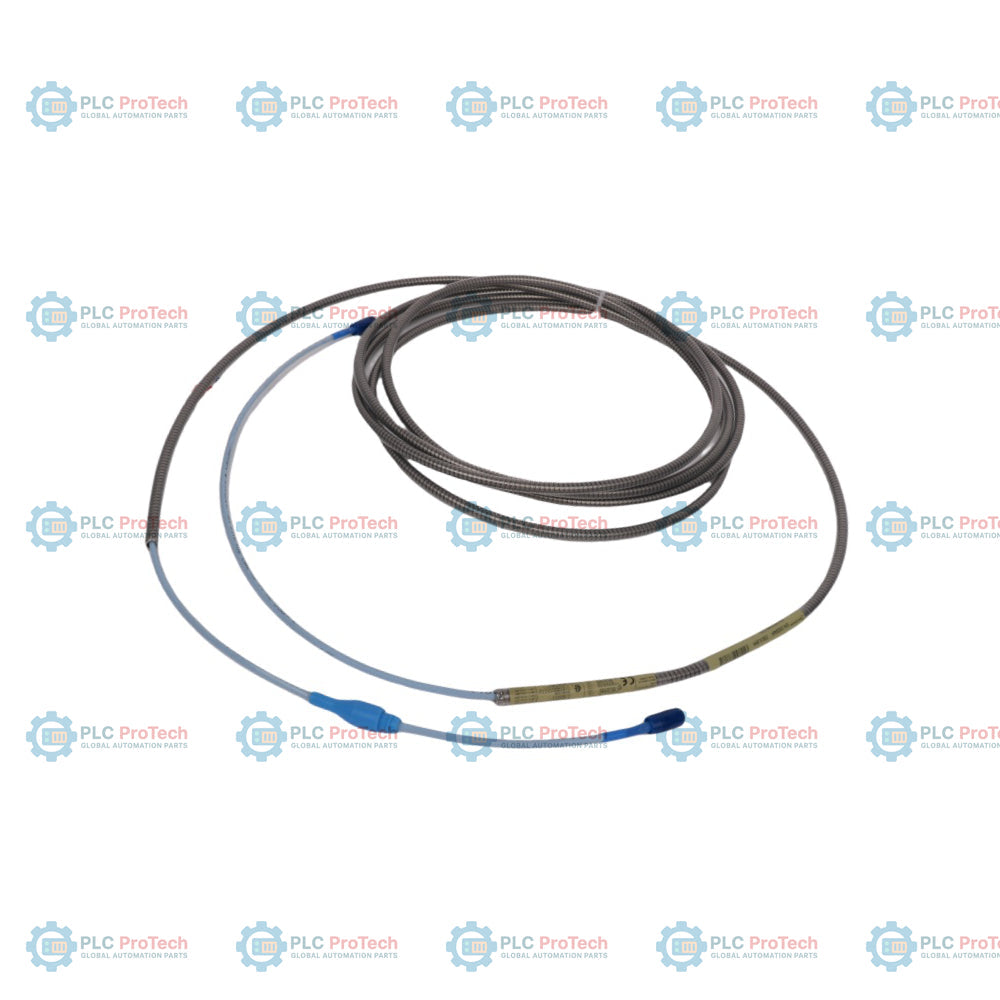

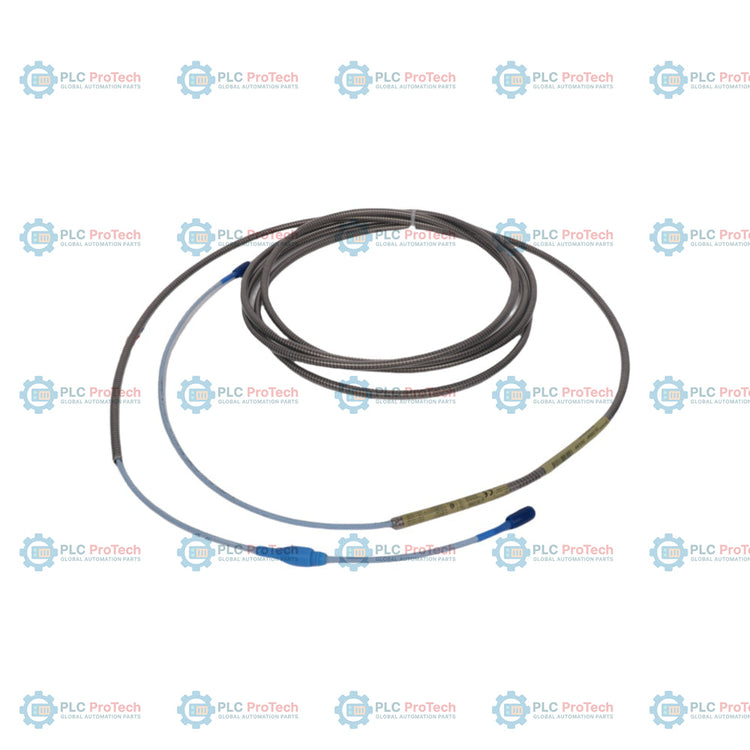

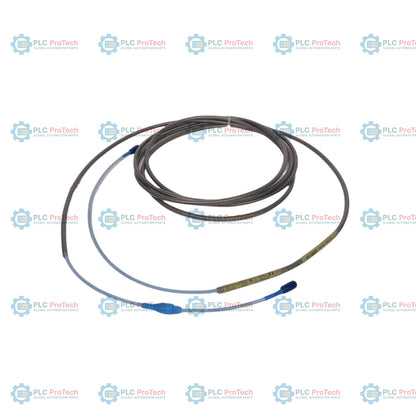

Bently Nevada 330130-045-12-05 کابل رابط استاندارد 3300 XL

Q: 330130-045-12-05 با کدام پروبها و حسگرهای مجاورتی سازگار است؟

این کابل رابط با پروبهای مجاورتی 3300 XL با قطر 8 میلیمتر Bently Nevada و حسگرهای استاندارد Proximitor مدل 3300 XL سازگار است. طول ترکیبی پروب و این کابل رابط باید با طول کالیبرهشدهٔ حسگر Proximitor مطابقت داشته باشد (معمولاً 5.0 یا 9.0 متر).

Q: طول این گونهٔ خاص کابل رابط چقدر است؟

گونهٔ 330130-045-12-05 دارای طول کابل کالیبرهشدهٔ 4.5 متر (14.8 فوت) است.

Q: آیا 330130-045-12-05 با محافظهای رابط از پیش نصبشده عرضه میشود؟

بله، گزینهٔ 12 شامل یک محافظ رابط فلوروسیلیکونی از پیش نصبشده در انتهای رابط مادگی است تا آببندی مطمئن در برابر نفوذ رطوبت و روغن فراهم شود.

Q: گزینهٔ 05 چه گواهیهایی برای محیطهای خطرناک را پوشش میدهد؟

گزینهٔ 05 نشاندهندهٔ تأییدیههای CSA، ATEX و IECEx است و امکان بهرهبرداری ایمن از سامانهٔ مبدل مجاورتی را در محیطهای ذاتاً ایمن و غیرآتشزا فراهم میکند.

SKU 330130-045-12-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330130-045-12-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل رابط استاندارد 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 150g
ابعاد: ۲۰۰ میلی‌متر × ۲۰۰ میلی‌متر × ۳۰ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330130-045-12-05 یک کابل رابط FluidLoc چهارونیم‌متری (۱۴٫۸ فوتی) با محافظ‌های رابط از پیش نصب‌شده و تأییدیه‌های محیط خطرناک CSA، ATEX و IECEx را برای سیستم‌های مبدل مجاورتی ۸ میلی‌متری 3300 XL مشخص می‌کند. این پیکربندی کابل برای کاربردهایی انتخاب می‌شود که به آب‌بندی مطمئن در برابر نفوذ سیال و حفاظت محیطی تقویت‌شده در محل اتصال رابط نیاز دارند. این مجموعه با استفاده از کابل تخصصی FluidLoc، از عبور روغن، رطوبت و سایر مایعات فرایندی از فضای داخلی کابل و خروج آن‌ها از بدنه ماشین جلوگیری می‌کند و یکپارچگی محفظه را در محیط‌های صنعتی با مواجهه شدید حفظ می‌کند.

برخلاف پیکربندی‌های استاندارد بدون زره، گونه Option 12 شامل محافظ‌های رابط فلوروسیلیکونیِ از پیش نصب‌شده در سمت رابط مادگی است. این محافظ‌ها رابط ClickLoc آبکاری‌شده با طلا را در برابر سیالات، آلودگی و فرسایش فیزیکی محافظت می‌کنند و نیاز به نوارپیچی دستی یا نصب روکش در محل را از بین می‌برند. طول ۴٫۵ متری معمولاً با یک پرُب ۰٫۵ متری تطبیق داده می‌شود تا یک سیستم مبدل کامل ۵٫۰ متری ایجاد شود، یا در طول‌های سازگار دیگری پیکربندی می‌شود تا با الزامات ورودی کالیبره‌شده حسگر Proximitor مدل 3300 XL هم‌راستا باشد.

ویژگی‌ها

ساختار کابل FluidLoc: دارای طراحی آب‌بندی داخلی ثبت‌شده‌ای است که از نشت روغن و سایر مایعات فرایندی در امتداد فضای داخلی کابل جلوگیری می‌کند.
محافظ‌های یکپارچه رابط: شامل محافظ‌های رابط فلوروسیلیکونیِ از پیش نصب‌شده در سمت رابط مادگی است تا اتصال ClickLoc را در برابر روغن، رطوبت و آلودگی آب‌بندی کند.
طول ۴٫۵ متر: کابل کواکسیال ۴٫۵ متری (۱۴٫۸ فوتی) با کالیبراسیون دقیق که امپدانس الکتریکی تطبیق‌یافته را برای اندازه‌گیری دقیق ارتعاش و موقعیت تضمین می‌کند.
رابط‌های ClickLoc: رابط‌های برنجی آبکاری‌شده با طلا و مقاوم در برابر خوردگی که با یک کلیک لمسی به‌طور ایمن قفل می‌شوند و به ابزار نصب ویژه‌ای نیاز ندارند.
تأییدیه محیط خطرناک (گزینه 05): دارای گواهی برای نصب‌های ذاتاً ایمن و غیرقابل‌اشتعال مطابق استانداردهای نهادهای CSA، ATEX و IECEx.
دوام بالا: عایق FEP در محدوده عملکرد استاندارد، در برابر مواد شیمیایی و دماهای بالا مقاوم است.

کاربردها

این کابل رابط در سیستم‌های حفاظت از ماشین‌آلات و پایش وضعیت تجهیزات دوار استفاده می‌شود. این کابل به‌ویژه برای موارد زیر مناسب است:

پایش ارتعاش محفظه یاتاقان توربین‌های بخار و گاز.
اندازه‌گیری ارتعاش شفت و موقعیت محوری کمپرسور گریز از مرکز.
ردیابی جابه‌جایی نسبی شفت گیربکس در محیط‌های مرطوب یا سرشار از روغن.
نصب ماشین‌آلات در محیط‌های خطرناک که به گواهی ATEX، IECEx یا CSA نیاز دارند.
ژنراتورها و پمپ‌هایی که مهار روغن پرفشار در آن‌ها حیاتی است.

اطلاعات سفارش

کد گزینه	مقدار انتخاب‌شده	شرح / مفهوم
شماره قطعه قابل سفارش	330130-045-12-05	کابل رابط استاندارد 3300 XL، به طول 4.5 meters، مجهز به FluidLoc و محافظ کانکتور، دارای تأییدیه برای مناطق خطرناک
A - گزینه طول کابل	045	4.5 meters (14.8 feet)
B - گزینه محافظ کانکتور و کابل	12	کابل FluidLoc با محافظ کانکتور
C - گزینه تأییدیه سازمان	05	تأییدیه‌های CSA، ATEX و IECEx

مشخصات فنی

پارامتر	مقدار مشخصات
سازنده	Bently Nevada (Baker Hughes)
شماره قطعه / مدل	330130-045-12-05
سازگاری سیستم	سیستم ترانسدیوسر مجاورتی 3300 XL 8 mm
نوع کابل	کابل تری‌اکسیال FluidLoc با امپدانس 75 Ohm
طول کابل	4.5 meters (14.8 feet)
نوع کانکتور	کانکتورهای کواکسیال مینیاتوری ClickLoc با روکش طلا
قطر خارجی کابل	حداکثر 3.94 mm (0.155 in)
جنس محافظ کانکتور	فلوروسیلیکون
استحکام کششی	270 N (حداکثر 60 lbf، با درجه‌بندی در محل اتصال)
حداقل شعاع خم کابل	25.4 mm (1.0 in)
محدوده دمای عملیاتی	-51 degC تا +177 degC (-60 degF تا +350 degF)
ابعاد	200 mm x 200 mm x 30 mm (H x W x D) (اندازه در حالت حلقه‌شده)
وزن	0.15 kg (تقریباً 153 g)

اتصالات و رابط‌ها

انتهای اتصال	نوع کانکتور	اتصال هدف
انتهای نری	کانکتور کواکسیال نری مینیاتوری ClickLoc با امپدانس 75 Ohm	با ترمینال ورودی حسگر Proximitor ‏3300 XL یا گیرنده کابل رابط جفت می‌شود
انتهای مادگی	کانکتور کواکسیال مادگی مینیاتوری ClickLoc با امپدانس 75 Ohm (همراه با محافظ فلوروسیلیکونی)	با کانکتور نر پراب مجاورتی 3300 XL 8 mm جفت می‌شود

راهنمای نصب

مشخصات گشتاور: کانکتورها باید با دست و تا حد سفت‌شدن بسته شوند. مکانیزم ClickLoc با ایجاد صدای «کلیک»، اتصال ایمن و قفل‌شده را اعلام می‌کند. برای کانکتورهای طلایی XL از انبردست یا ابزارهای دیگر استفاده نکنید.
شعاع خم کابل: هنگام مسیردهی، حداقل شعاع خم 25.4 mm (1.0 inch) را حفظ کنید تا از افت سیگنال یا خرابی هادی داخلی جلوگیری شود.
مسیردهی: کابل رابط را از داخل لوله محافظ یا سینی کابل عبور دهید تا از آسیب فیزیکی ناشی از حرکت ماشین‌آلات جلوگیری شود. برای به حداقل رساندن تداخل الکترومغناطیسی، از مسیردهی در نزدیکی خطوط ولتاژ بالا خودداری کنید.
محافظ کانکتور: اطمینان حاصل کنید که محافظ کانکتور فلوروسیلیکونی کاملاً روی محل اتصال قرار گرفته باشد تا از نفوذ روغن، آب یا آلاینده‌های ذره‌ای جلوگیری شود.

انطباق و گواهی‌ها

ATEX/IECEx: دارای گواهی ایمن ذاتی و غیرقابل‌اشتعال برای مناطق خطرناک زون 0، زون 1 و زون 2.
CSA: تأییدشده برای محیط‌های کلاس I، بخش 1 و بخش 2.
نشان CE: کاملاً مطابق با دستورالعمل‌های قابل‌اعمال اروپا در زمینه ایمنی و سازگاری الکترومغناطیسی.
RoHS: ساختار بدون سرب مطابق با استانداردهای زیست‌محیطی.

FAQ

گزینهٔ FluidLoc روی این کابل رابط چه کاربردی دارد؟

گزینهٔ FluidLoc (گزینهٔ 12) با مسدود کردن عبور از فضاهای داخلی کابل، از نشت روغن، آب و سایر مایعات فرایندی از پوستهٔ ماشین جلوگیری می‌کند.

330130-045-12-05 با کدام پروب‌ها و حسگرهای مجاورتی سازگار است؟

این کابل رابط با پروب‌های مجاورتی 3300 XL با قطر 8 میلی‌متر Bently Nevada و حسگرهای استاندارد Proximitor مدل 3300 XL سازگار است. طول ترکیبی پروب و این کابل رابط باید با طول کالیبره‌شدهٔ حسگر Proximitor مطابقت داشته باشد (معمولاً 5.0 یا 9.0 متر).

طول این گونهٔ خاص کابل رابط چقدر است؟

گونهٔ 330130-045-12-05 دارای طول کابل کالیبره‌شدهٔ 4.5 متر (14.8 فوت) است.

آیا 330130-045-12-05 با محافظ‌های رابط از پیش نصب‌شده عرضه می‌شود؟

بله، گزینهٔ 12 شامل یک محافظ رابط فلوروسیلیکونی از پیش نصب‌شده در انتهای رابط مادگی است تا آب‌بندی مطمئن در برابر نفوذ رطوبت و روغن فراهم شود.

گزینهٔ 05 چه گواهی‌هایی برای محیط‌های خطرناک را پوشش می‌دهد؟

گزینهٔ 05 نشان‌دهندهٔ تأییدیه‌های CSA، ATEX و IECEx است و امکان بهره‌برداری ایمن از سامانهٔ مبدل مجاورتی را در محیط‌های ذاتاً ایمن و غیرآتش‌زا فراهم می‌کند.
