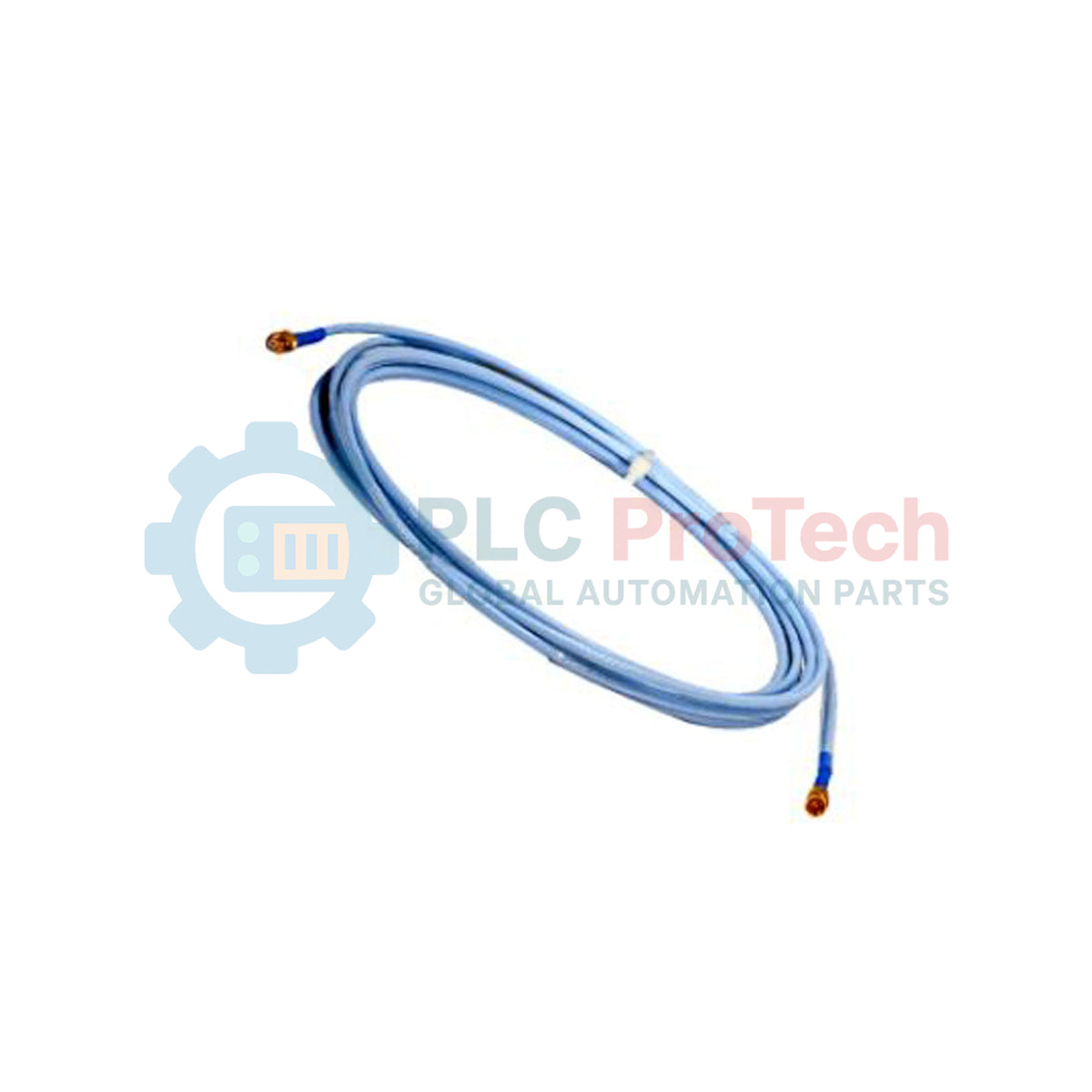

کابل رابط استاندارد Bently Nevada 330130-070-01-CN 3300 XL

مرور کلی محصول

330130-070-01-CN (330130) یک کابل رابط زره‌دار و مقاوم برای مجاورت است که برای سیستم مبدل مجاورت Bently Nevada 3300 XL 8 mm طراحی شده است. این کابل انتقال حیاتی سیگنال بین یک پروب مجاورت 3300 XL و یک حسگر Proximitor 3300 XL را فراهم می‌کند و امکان اندازه‌گیری دقیق استاتیکی و دینامیکی ماشین‌آلات دوار را به وجود می‌آورد. این کابل که به‌طور گسترده در کاربردهای صنعتی با قابلیت اطمینان بالا، مانند مانیتورهای یاتاقان فیلم سیال، سامانه‌های تراکم و شفت‌های توربین پرسرعت استفاده می‌شود، نقش مهمی در ارائه داده‌های لازم برای پایش ارتعاش و مراجع سرعت Keyphasor دارد. طراحی مستحکم آن از سیگنال‌های ظریف جریان گردابی در برابر شرایط سخت کارخانه محافظت می‌کند؛ در نتیجه زمان آماده‌به‌کاری پایش افزایش یافته و به‌طور مستقیم به تداوم عملکرد ماشین‌آلات و کاهش چشمگیر زمان توقف کمک می‌کند.

تجزیه پسوند

پیکربندی مدل 330130-070-01-CN با پسوندهای فنی زیر تعریف می‌شود:

• 070 (گزینه طول کابل): با طول ۷٫۰ متر (۲۲٫۹ فوت) پیکربندی شده است و برای ایجاد ظرفیت خازنی دقیق موردنیاز در یک حلقه کلی سیستم ۷ یا ۹ متری طراحی شده است.
• 01 (گزینه محافظ رابط و کابل): مجهز به روکش زره‌دار یکپارچه از جنس فولاد زنگ‌نزن برای حفاظت مکانیکی برتر در برابر آسیب فیزیکی و له‌شدگی است.
• CN (گزینه تأییدیه نهادهای نظارتی): نشان‌دهنده تأییدیه‌های مقرراتی ویژه کشور است که برای انطباق با بازار صنعتی چین بهینه‌سازی شده‌اند.

پیکربندی فنی

معماری 330130-070-01-CN برای ارائه امپدانس الکتریکی پایدار و ظرفیت خازنی پایین بهینه شده است تا از اعوجاج سیگنال در فواصل طولانی جلوگیری شود. این کابل از رابط‌های کواکسیال پیشرفته نوع «کلیک» با روکش طلا استفاده می‌کند که قفل مکانیکی مطمئن ایجاد کرده و اتصال الکتریکی پیوسته را در شرایط ارتعاش شدید صنعتی حفظ می‌کنند. کابل کواکسیال داخلی با زرهی انعطاف‌پذیر و مستحکم پوشانده شده است تا از ماده دی‌الکتریک داخلی در برابر روغن داغ توربین و تنش فیزیکی محافظت کند. این پیکربندی امکان تعویض‌پذیری کامل واحد و کابل‌کشی را در سراسر پلتفرم 3300 XL فراهم می‌کند و هنگام تعویض اجزای منفرد حسگر، نیاز به کالیبراسیون زمان‌بر در محل را از بین می‌برد.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توان از این کابل رابط مستقیماً با یک پروب استاندارد 3300 غیر XL استفاده کرد؟

بله. 330130-070-01-CN با اجزای مبدل سری 3300 غیر XL در اندازه‌های ۵ و ۸ میلی‌متر سازگار و قابل تعویض است. بااین‌حال، برای دستیابی به بهترین عملکرد و کمترین خطای تعویض‌پذیری، استفاده از مجموعه کامل اجزای 3300 XL توصیه می‌شود.

آیا نوار سیلیکونی همراه کابل برای همه نصب‌ها مناسب است؟

نوار سیلیکونی اغلب برای محافظت از رابط در شرایط خشک و جلوگیری از نفوذ رطوبت ارائه می‌شود. استفاده از آن در کاربردهایی که اتصال پروب به کابل به‌طور مداوم در معرض روغن توربین قرار دارد یا در آن غوطه‌ور است، توصیه نمی‌شود؛ زیرا فرآورده‌های نفتی ممکن است به‌مرور زمان نوار را تخریب کنند.

چرا تطبیق طول کابل ۷٫۰ متر برای حسگر Proximitor اهمیت حیاتی دارد؟

حسگر Proximitor بر اساس طول الکتریکی کلی دقیق، که معمولاً ۵٫۰ یا ۹٫۰ متر است، کالیبره می‌شود. عدم تطابق کابل رابط ۷٫۰ متری با طول نادرست پروب یا کالیبراسیون حسگر، ظرفیت خازنی حلقه را تغییر می‌دهد و خطاهای شدید ضریب مقیاس را در معیارهای ارتعاش شما ایجاد می‌کند.

راهنمای مهندسی و نصب

گشتاور رابط و اتصال مکانیکی

هنگام اتصال کابل رابط به پروب مجاورت، اطمینان حاصل کنید که رابط‌های کواکسیال با روکش طلا تمیز و عاری از آلودگی باشند. رابط‌های نوع «کلیک» باید به‌طور ایمن قفل شوند. برای اتصالات استاندارد که با دست سفت می‌شوند، از سفت‌کردن بیش‌ازحد با ابزارهای سنگین خودداری کنید؛ زیرا این کار می‌تواند روکش نازک طلا را از بین ببرد یا پین داخلی را تغییر شکل دهد و بر مقاومت خروجی اسمی ۵۰ اهم اثر بگذارد.

شعاع خم و محدودیت‌های مسیرگذاری

برای جلوگیری از خم‌شدن هادی هسته داخلی و آسیب‌دیدن زره، هنگام مسیرگذاری در محل همیشه حداقل شعاع خم ۲۵٫۴ میلی‌متر را رعایت کنید. از کشیدن کابل زره‌دار به دور گوشه‌های تیز سازه‌های فولادی یا قرار دادن آن در معرض رفت‌وآمد سنگین بدون سینی کابل یا محافظ کانال مناسب خودداری کنید.

زمین‌کردن و جداسازی نویز

زره بیرونی فولاد زنگ‌نزن 330130-070-01-CN باید در طول مسیر از زمین محلی ماشین جدا نگه داشته شود تا از ایجاد حلقه‌های زمین جلوگیری شود. اطمینان حاصل کنید که مسیر سیگنال از کابل‌های برق موتور با ولتاژ بالا، درایوهای فرکانس متغیر (VFD) و رله‌های سوئیچینگ پرقدرت جدا باشد تا از کوپل‌شدن نویز الکترومغناطیسی به حلقه مجاورت با فرکانس بالا جلوگیری شود.
