تولیدکننده: Bently Nevada
شماره محصول: 330171-00-32-05-01-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مبدل مجاورت
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

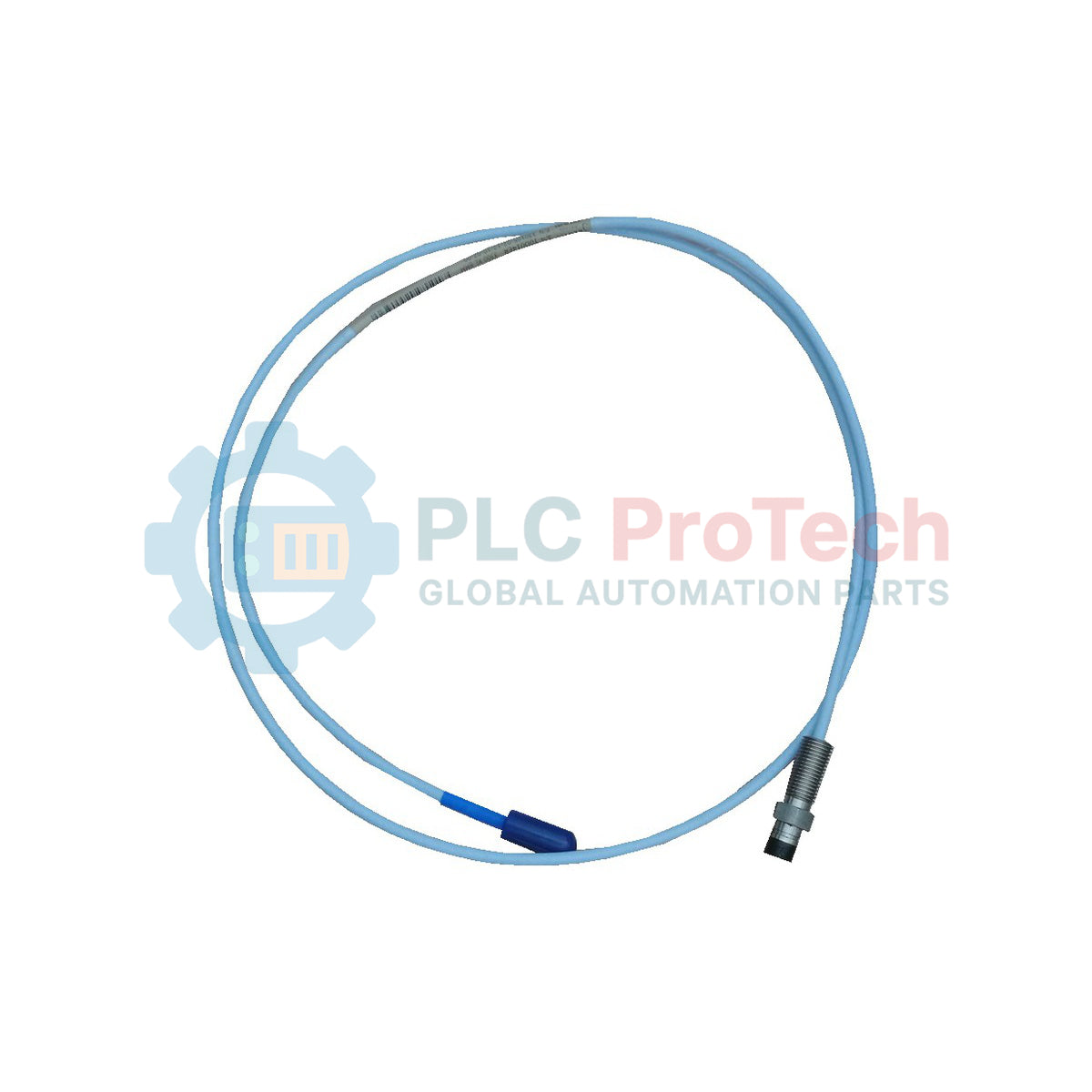

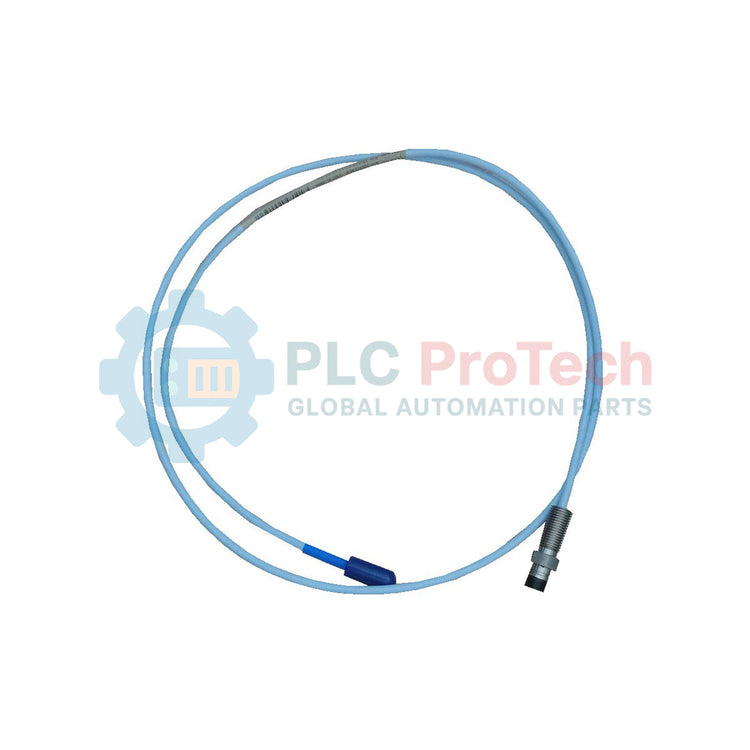

این ترانسدیوسر Bently Nevada 330171-00-32-05-01-CN که برای اندازه‌گیری‌های دینامیکی بسیار دقیق جابه‌جایی و ارتعاش در محیط ماشینآلات صنعتی دشوار طراحی شده است، به‌عنوان عنصری حیاتی و غیرتماسی در سامانه‌های حفاظت از تجهیزات صنعتی عمل میکند. این پروب مجاورتی ۵ میلیمتری برای نصب‌های مکانیکی فشرده‌ای بهینه شده است که در آن‌ها فضای خالی فیزیکی، استفاده از پروبهای استاندارد ۸ میلیمتری را محدود میکند؛ در عین حال حساسیت بالای موردنیاز برای پایش یاتاقان‌های فیلم سیال را حفظ میکند. این محصول با کابل استاندارد ۰٫۵ متری ساخته شده و به کانکتور کواکسیال مینیاتوری ClickLoc با حفاظت یکپارچه ختم میشود؛ بنابراین یکپارچگی سیگنال مطلوب و مقاومت در برابر روغن‌های روان‌کار و رطوبت سخت محیطی را تضمین میکند.
| کد گزینه | پارامتر انتخاب‌شده | مقدار مشخصه |
|---|---|---|
| 00 | طول بدون رزوه | ۰٫۰ اینچ (۰ میلی‌متر) |
| 32 | طول کلی بدنه | ۳٫۲ اینچ (۸۱٫۳ میلی‌متر) |
| 05 | طول کلی | ۰٫۵ متر (۱٫۶ فوت) |
| 01 | گزینه کانکتور | کانکتور کواکسیال ClickLoc مینیاتوری با محافظ کانکتور، کابل استاندارد |
| CN | تأییدیه نهاد مربوطه | تأییدیههای منطقهای اختصاصی CN |
| سازنده | Bently Nevada |
| شماره قطعه | 330171-00-32-05-01-CN |
| سری محصول | سیستم ترانسدیوسر مجاورتی 3300 با نوک ۵ میلیمتری |
| قطر نوک پروب | ۵ میلی‌متر |
| سیستم کانکتور | کابل کواکسیال ClickLoc با غلاف محافظ |
| نوع کابل | کابل کواکسیال استاندارد (بدون زره) |
| وزن خالص | ۰٫۳۲۳ کیلوگرم (۰٫۷۱ پوند) |
| وزن حمل (محاسبه‌شده) | ۲٫۰ کیلوگرم (۴٫۴ پوند) |
| کشور مبدأ | ایالات متحده (USA) |
| جزء رابط | پروفایل اتصال | تخصیص عملکرد |
|---|---|---|
| رسانای مرکزی | پین داخلی کواکسیال | مسیرهای انتقال سیگنال RF و ولتاژ بایاس DC |
| محافظ بیرونی | طوقه بیرونی کواکسیال | مسیر مشترک سیگنال و محافظت در برابر نویز الکترومغناطیسی |
| غلاف ClickLoc | پوسته محافظ | محافظت فیزیکی در برابر رطوبت محیط و مه روغن روان‌کار |
این پروب 5 mm باید فقط با سنسور Proximitor متناظر 5 mm استفاده شود. ترکیب پروب 5 mm با سنسور استاندارد 3300 XL 8 mm Proximitor ضریب مقیاس اسمی سیستم را تغییر می‌دهد (معمولاً 7.87 V/mm یا 200 mV/mil) و به خطاهای شدید کالیبراسیون و عملکرد نادرست سامانه حفاظت ماشینآلات منجر میشود. بررسی کنید کالیبراسیون طول سیستم (پروب 0.5 متری به‌همراه طول کابل رابط) با پیکربندی سنسور Proximitor شما (برای مثال، طول کل سیستم 5 متری یا 9 متری) مطابقت داشته باشد.
هنگام نصب در محفظه‌های یاتاقان تنگ، مطمئن شوید روی بدنه 3.2 اینچی بد جا افتادن رزوه‌ها رخ ندهد. از آنجا که این واحد طول بدون رزوه 0.0 اینچ دارد، رزوه‌کاری بلافاصله از سر بدنه آغاز میشود. هم‌راستا نبودن صحیح رزوه‌ها می‌تواند به رزوه‌های محل نصب در محفظه آسیب بزند. همچنین هنگام مسیریابی کابل کواکسیال، حداقل شعاع خمش مشخص‌شده، یعنی 25.4 mm (1.0 اینچ)، را رعایت کنید تا از ایجاد ریزترک در خطوط سیگنال داخلی جلوگیری شود.
هنگام اتصال رابط کواکسیال مینیاتوری به کابل رابط، پیش از قفل‌کردن محافظ ClickLoc، یک بررسی دقیق ایزولاسیون الکتریکی انجام دهید. هنگامی که پروب از هدف جداست، مقاومت بین هادی مرکزی و پوسته بیرونی باید مدار باز را نشان دهد. بررسی کنید اتصال کاملاً خشک باشد؛ وجود رطوبت جزئی درون پوسته ClickLoc مسیر مقاومت موازی ایجاد میکند، تغییرات فاصله تا هدف را شبیه‌سازی میکند و باعث بروز خطاهای کاذبِ افست ولتاژ DC در مانیتور میشود.
بدنه پروب را داخل براکت رزوه‌دار یا دهانه محفظه نصب کنید. برای جلوگیری از بد جا افتادن رزوه‌ها، آن را با دست بچرخانید و مطمئن شوید بخش بدون رزوه (0.0 اینچ) هم‌سطح رابط چیدمان هدف باقی می‌ماند.
گپ فیزیکی پروب را نسبت به محور هدف تنظیم کنید. برای پایش ولتاژ گپ DC، یک ولت‌متر دیجیتال را به ترمینال‌های OUT و COM سنسور Proximitor وصل کنید تا ولتاژ عملیاتی مطلوب، یعنی معمولاً -9.0 VDC یا مقدار تعیین‌شده در طراحی سیستم، برقرار شود.
مهره قفل پروب را با گشتاور نصب توصیه‌شده سفت کنید. ولتاژ گپ را دوباره بررسی کنید تا مطمئن شوید سفت‌کردن مهره قفل، موقعیت مکانیکی پروب را تغییر نداده است.
رابط ClickLoc کابل کواکسیال را به کابل رابط متناظر وصل کنید. اطمینان حاصل کنید محافظ اتصال سیلیکونی محکم روی محل اتصال لغزیده باشد تا در برابر آلاینده‌های محیطی آب‌بندی شود.
