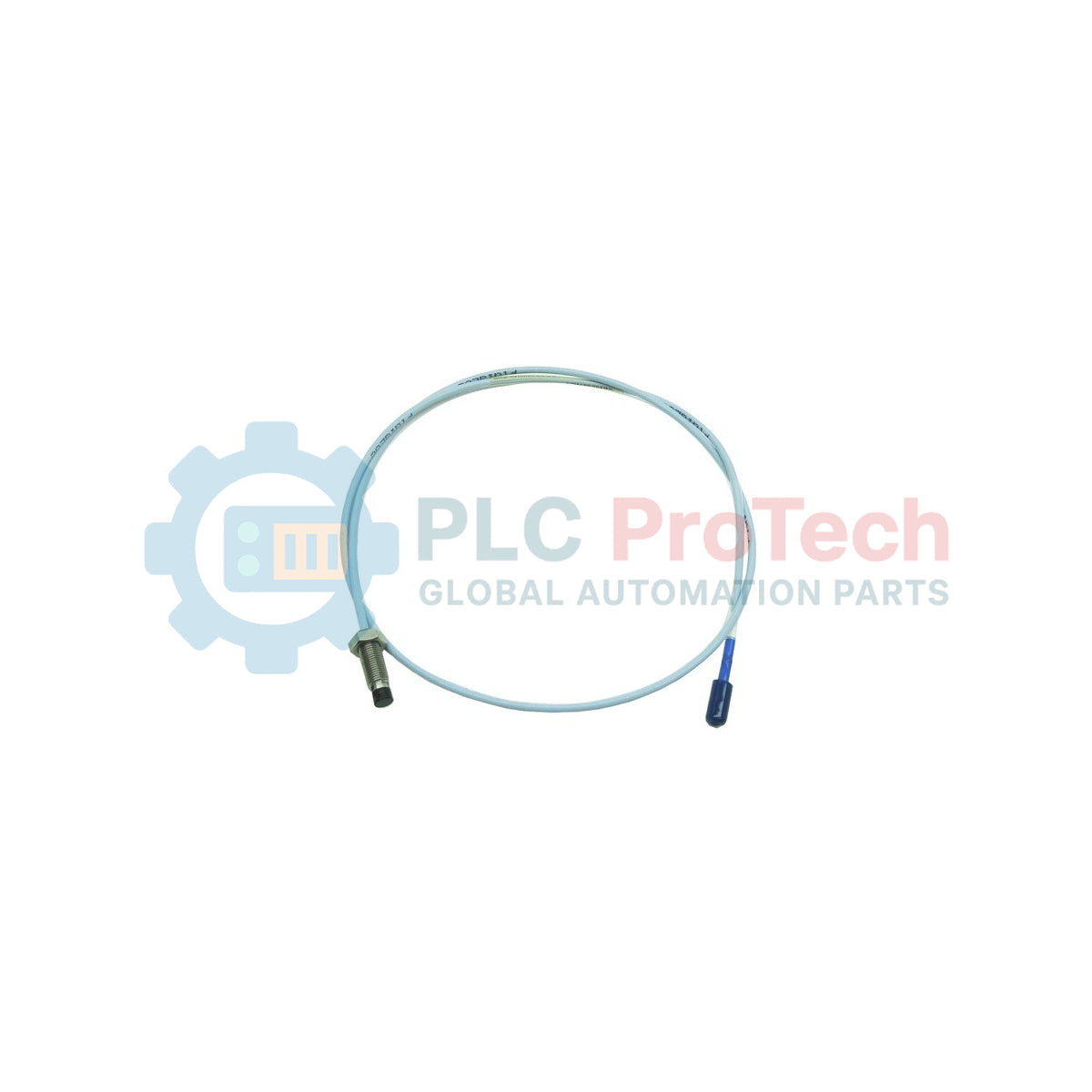

پراب نزدیکی 5 میلی‌متری 3300 بنتلی نوادا 330171-04-12-05-02-CN

مروری بر محصول

 330171-04-12-05-02-CN یک حسگر جریان گردابی با دقت بالا است که برای فضاهای صنعتی محدود طراحی شده است، جایی که نمی‌توان از پروب‌های استاندارد ۸ میلی‌متری استفاده کرد. به عنوان یک جزء اصلی از سیستم ترنسدیوسر نزدیکی ۵ میلی‌متری بنتلی نوادا ۳۳۰۰، این 330171-04-12-05-02-CN پروب اندازه‌گیری‌های حیاتی غیرتماسی ارتعاش و موقعیت شفت را فراهم می‌کند. این حسگر به طور گسترده در صنایع هوافضا، تولید برق و پتروشیمی برای نظارت بر ماشین‌آلات توربوشارژ کوچک با سرعت بالا و فاصله داخلی در مجموعه‌های پیچیده بلبرینگ استفاده می‌شود. با ارائه داده‌های قابل اعتماد درباره ارتعاش شعاعی و نیروی محوری، این پروب به عنوان یک سیستم هشدار اولیه در برابر خستگی مکانیکی عمل می‌کند، از خرابی‌های فاجعه‌بار جلوگیری کرده و تداوم عملکرد دارایی‌های دوار با سرعت بالا در محیط‌های پرفشار را تضمین می‌کند.

توضیح پسوند

ابعاد مکانیکی خاص و تطابق منطقه‌ای 330171-04-12-05-02-CN با پیکربندی منحصر به فرد پسوند آن تعیین می‌شود:

• 330171: سری پایه برای پروب نزدیکی ۵ میلی‌متری ۳۳۰۰ با رزوه‌های 1/4-28 UNF.

• -04 (طول بدون رزوه): دارای بخش بدون رزوه ۰.۴ اینچ در نوک پروب برای جبران فاصله‌های خاص براکت نصب.

• -12 (طول کلی بدنه): طول کلی بدنه جمع و جور ۱.۲ اینچ، ایده‌آل برای فضاهای نصب محدود.

• -05 (طول کل): طول کل کابل الکتریکی ۰.۵ متر (۱.۶ فوت) را نشان می‌دهد.

• -02 (گزینه کانکتور): مجهز به کانکتور کوچک کواکسیال ClickLoc و پیکربندی کابل استاندارد برای انتقال سیگنال قابل اعتماد.

• -CN (تأییدیه‌های سازمانی): تأییدیه‌های اجباری مخصوص چین. این واحد به طور کامل برای استفاده در مناطق خطرناک در بازار چین گواهی شده است و مطابق با استانداردهای NEPSI و CCC (گواهی اجباری چین) در چارچوب GB 3836 می‌باشد.

مشخصات فنی

سؤالات متداول فنی

چرا باید پروب ۵ میلی‌متری را به جای پروب ۸ میلی‌متری انتخاب کرد؟

پروب ۵ میلی‌متری به طور خاص برای کاربردهایی طراحی شده است که فضای فیزیکی محدود است. اگرچه دامنه خطی آن کوچکتر از نسخه ۸ میلی‌متری است، اما اندازه کوچکتر آن اجازه می‌دهد در محفظه‌های بلبرینگ باریک نصب شود یا برای نظارت بر قطر شفت‌های کوچکتر استفاده شود، جایی که نوک ۸ میلی‌متری ممکن است به دلیل دید جانبی دچار تداخل شود.

اهمیت پسوند -CN چیست؟

پسوند -CN اطمینان می‌دهد که محصول از نظر قانونی برای نصب در مناطق خطرناک (Ex) در چین مطابقت دارد. این نشان می‌دهد که سخت‌افزار مطابق با الزامات گواهی‌نامه‌های NEPSI و CCC است که برای ایمنی ضدانفجاری در تأسیسات صنعتی چین اجباری هستند.

آیا این پروب با کابل‌های FluidLoc سازگار است؟

این مدل خاص (گزینه ۰۲) از کابل استاندارد استفاده می‌کند. اگر کاربرد شما شامل نگرانی‌های مربوط به نفوذ روغن یا مایعات با فشار بالا است، لطفاً با تیم فنی ما مشورت کنید تا بررسی شود آیا ارتقاء به FluidLoc (معمولاً گزینه ۱۱ یا ۱۲) برای نصب شما لازم است یا خیر.

راهنمای مهندسی و نصب

کالیبراسیون فاصله و حساسیت

سیستم ۵ میلی‌متری ۳۳۰۰ دامنه خطی باریک‌تری نسبت به سیستم ۸ میلی‌متری دارد. در هنگام نصب، تنظیم دقیق فاصله پروب با استفاده از ولت‌متر متصل به پروکسی‌میتر بسیار مهم است. مرکز دامنه خطی معمولاً معادل -۱۰.۰ ولت DC است. با توجه به منطقه هدف کوچکتر، اطمینان حاصل کنید که پروب کاملاً عمود بر سطح شفت قرار گرفته باشد تا از خطاهای حساسیت یا خوانش‌های غیرخطی جلوگیری شود.

نصب و سلامت رزوه

به دلیل اندازه کوچکتر رزوه 1/4-28 UNF، 330171-04-12-05-02-CN بیشتر در معرض آسیب ناشی از سفت کردن بیش از حد قرار دارد نسبت به پروب‌های بزرگ‌تر. گشتاور نصب را از ۵.۱ نیوتن‌متر (۴۵ اینچ-پوند) تجاوز نکنید. همیشه از روان‌کننده رزوه‌ای استفاده کنید که با دمای کاری و محیط شما سازگار باشد تا از گیر کردن رزوه جلوگیری شود، به ویژه در بدنه‌های فولاد ضدزنگ.

فضای دید جانبی

یک پروب ۵ میلی‌متری به سوراخ «فضای خالی» کوچکتری نسبت به پروب ۸ میلی‌متری نیاز دارد، اما همچنان باید دید بدون مانع به هدف داشته باشد. اطمینان حاصل کنید که هیچ جسم فلزی در شعاع ۵ میلی‌متری نوک پروب وجود نداشته باشد (به جز شفت هدف). نزدیکی به کناره‌های سوراخ نصب می‌تواند باعث «دید جانبی» شود که ولتاژ فاصله را به طور مصنوعی تغییر داده و دقت داده‌های ارتعاش را کاهش می‌دهد.
