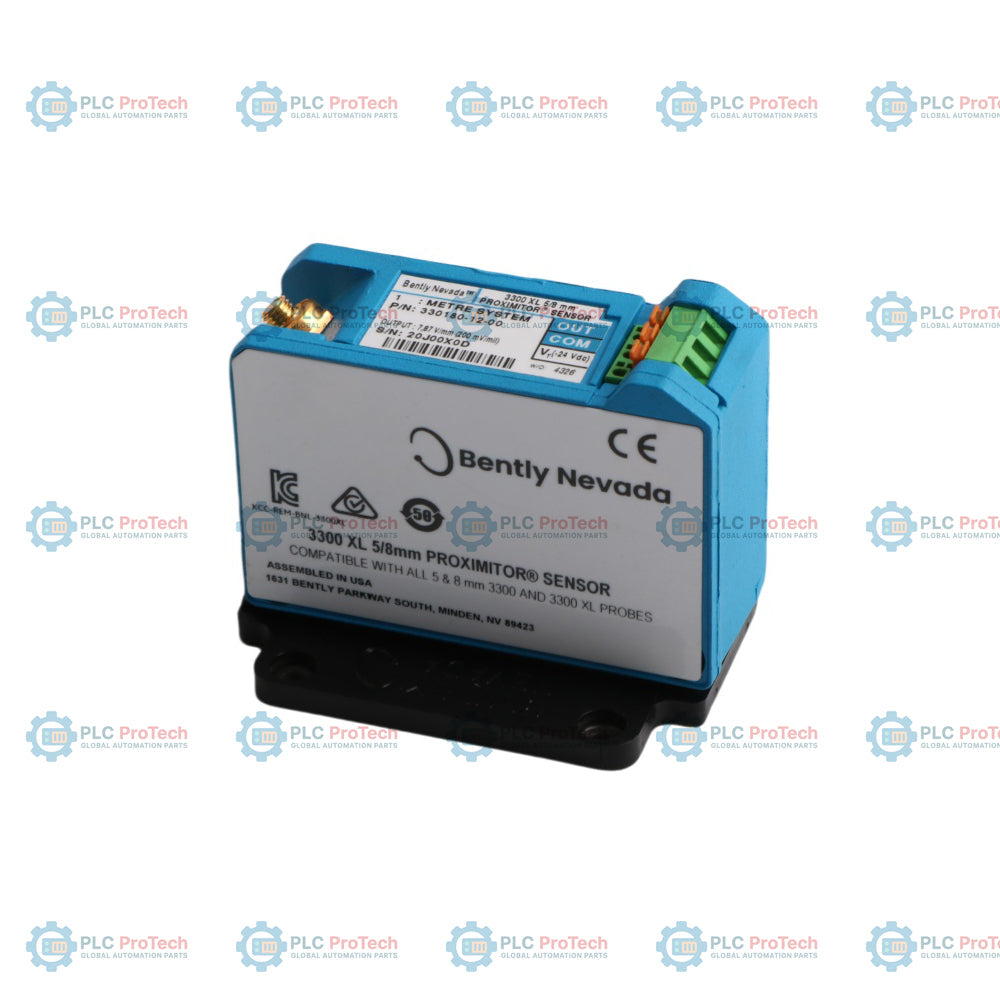

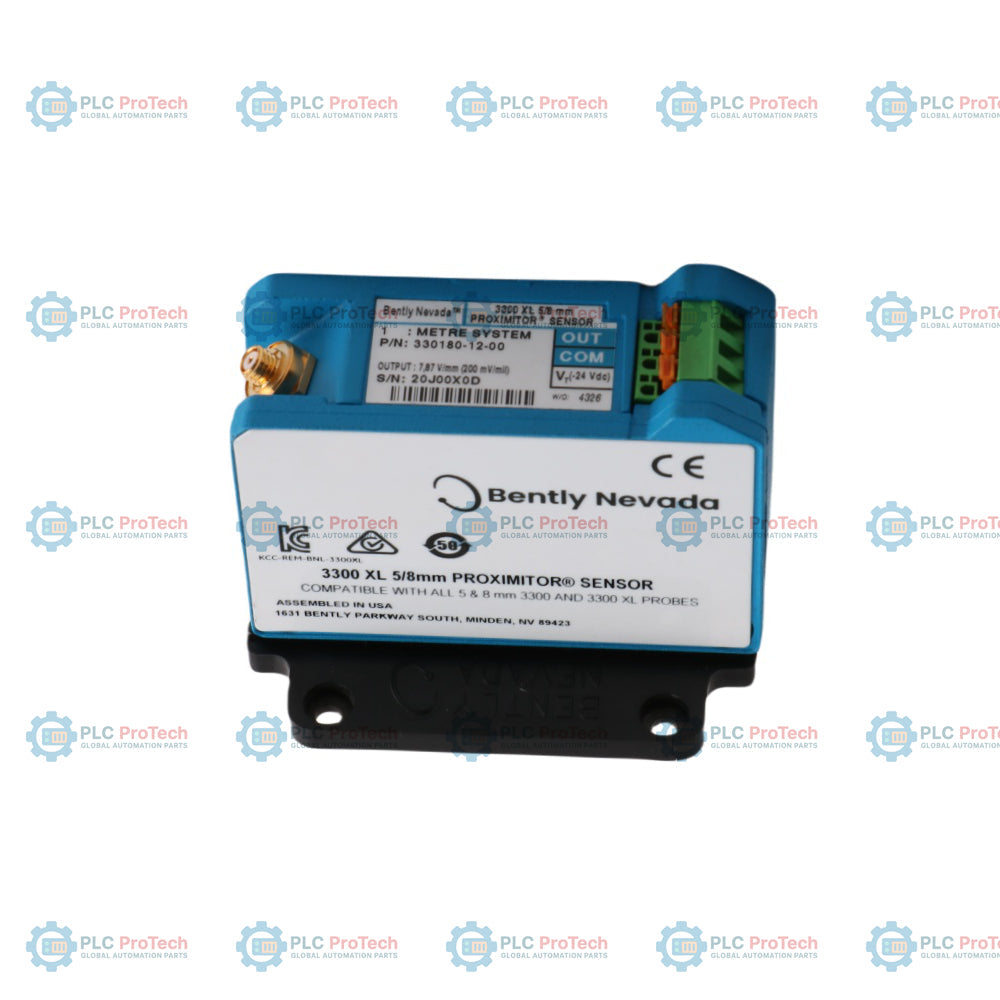

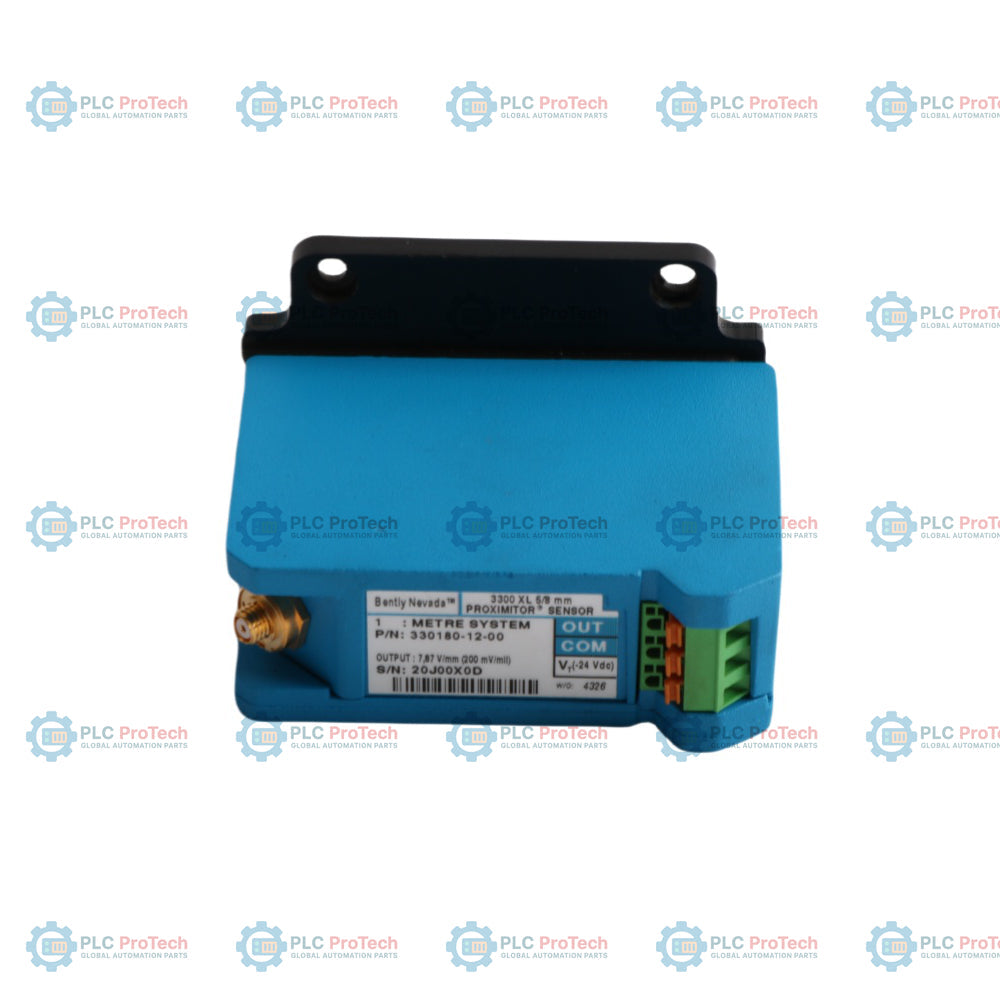

حسگر Proximitor Bently Nevada 3300 XL مدل 330180-12-00

SKU 330180-12-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330180-12-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: حسگر پروکسیمیتور ۸ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 246g
ابعاد: ‏۸۱٫۳ میلی‌متر × ۶۱٫۰ میلی‌متر × ۵۰٫۸ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

330180-12-00سنسور پروکسیمیتور 3300 XL با طول کل سیستم 1.0 متر، بدون سخت‌افزار نصب (گزینه 12) و بدون تأییدیه‌های سازمانی (گزینه 00)، پیکربندی شده است.

این پیکربندی با یک سیستم پراب مجاورت و کابل رابط با طول کل 1.0 متر جفت می‌شود تا داده‌های خام سیگنال جریان گردابی را پردازش کند. این محصول برای شبکه‌های حفاظت و پایش ماشین‌آلات، خروجی آنالوگ جابه‌جایی ارائه می‌دهد و فاصله فیزیکی شکاف را به سیگنال ولتاژ متناسبی برابر با -200 mV/mil تبدیل می‌کند. مدل 330180-12-00 نوسانات سیگنال RF با فرکانس بالا را به خروجی آنالوگ استاندارد -1 Vdc تا -17 Vdc تبدیل می‌کند که هنگام استفاده با اجزای سازگار، متناظر با محدوده اندازه‌گیری خطی 2.0 mm (80 mil) است. این مدل به‌صورت ماژول مستقل و بدون صفحات نصب پنلی یا ریل DIN عرضه می‌شود و برای نصب مستقیم در براکت‌های نصب سفارشی یا جایگزینی سنسورهای موجود در محفظه‌های از پیش تجهیزشده در نظر گرفته شده است.

ویژگی‌ها

گزینه 12 کالیبراسیون برای طول کل سیستم 1.0 متر (3.3 فوت) را مشخص می‌کند.
گزینه 00 نشان‌دهنده پیکربندی استاندارد برای ناحیه غیرخطرناک، بدون تأییدیه‌های سازمانی، است.
بدون صفحات سخت‌افزاری نصب روی ریل DIN یا پنل، برای محفظه‌های مستقل یا سفارشی، عرضه می‌شود.
به ترمینال‌های SpringLoc برای اتصال سیم‌های میدانی تا 1.5 mm2 (16 AWG) مجهز است.
با سخت‌افزار پراب مجاورت و کابل رابط 5 میلی‌متری سری 3300 و 8 میلی‌متری 3300 XL سازگار است.
حساسیت خروجی آنالوگ کالیبره‌شده -200 mV/mil (7.87 V/mm) را ارائه می‌دهد.

کاربردها

سنسور پروکسیمیتور 330180-12-00 در حلقه‌های پایش ماشین‌آلات در تجهیزات صنایع سنگین، از جمله موارد زیر، به کار می‌رود:

اندازه‌گیری ارتعاش شفت و موقعیت محوری در توربین‌های بخار و گاز صنعتی.
پایش انبساط پوسته و جابه‌جایی شعاعی در کمپرسورهای گریز از مرکز.
تله‌متری حیاتیِ فرسودگی یاتاقان موتور و پمپ‌های صنعتی سنگین.
بازسازی یا ارتقای سیستم‌های قدیمی مجاورت در کابینت‌های ابزار دقیق موجود.

اطلاعات سفارش

گزینه / بخش	کد روی این SKU	معنا از دیتاشیت
شماره قطعه قابل سفارش	330180-12-00	3300 XL Proximitor Sensor
سنسور Proximitor مدل 3300 XL	12	A - طول کل و نصب
طول سیستم 1.0 متر (3.3 فوت)، بدون تجهیزات نصب	00	B - تأییدیه سازمانی

موردنیاز نیست / پیکربندی استاندارد

مشخصات فنی	پارامتر
مقدار مشخصات	سازنده
Bently Nevada (Baker Hughes)	330180-12-00
شماره قطعه	نوع دستگاه
سنسور Proximitor	سازگاری سیستم
سیستم مبدل مجاورتی 3300 XL با قطر 8 mm	طول کل سیستم
1.0 متر (3.3 فوت)	محدوده منبع تغذیه
-17.5 Vdc تا -26 Vdc (با حداکثر جریان مصرفی 12 mA)	50 ohms
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil)
محدوده خطی	0.25 تا 2.3 mm (10 تا 90 mils)
محدوده دمای کار	-52 degC تا +100 degC
محدوده دمای نگهداری	-52 degC تا +105 degC
نوع اتصال ترمینال	بلوک ترمینال SpringLoc (مناسب برای سیم 0.2 تا 1.5 mm2 / 16 تا 24 AWG)
جنس محفظه	محفظه آلومینیومی A308
ابعاد	81.3 mm x 61.0 mm x 50.8 mm (ارتفاع x عرض x عمق)
وزن	0.246 kg

اتصالات و رابط‌ها

برچسب ترمینال	شرح عملکرد
OUT	سیگنال خروجی آنالوگ ولتاژ متناسب
COM	زمین مرجع مشترک سیستم
VT	ورودی منفی منبع تغذیه DC (-17.5 Vdc تا -26 Vdc)
ورودی کواکسیال	ترمینال اتصال کواکسیال برای پروب مجاورتی یا کابل رابط

راهنمای نصب

بررسی کنید که طول الکتریکی کلِ ترکیبیِ پروب مجاورتی و کابل رابط متصل، با کالیبراسیون 1.0 متری سنسور Proximitor برابر باشد.
بین اجزا از کانکتورهای کواکسیال سه‌محوره (ClickLoc) استفاده کنید و مطمئن شوید که با دست کاملاً سفت شده‌اند.
سیم‌کشی میدانی را با استفاده از یک پیچ‌گوشتی دوسوی کوچک به ترمینال‌های SpringLoc متصل کنید؛ از ترمینال‌های پیچی استفاده نکنید. سیم‌های با سطح مقطع 0.2 mm2 تا 1.5 mm2 (16 تا 24 AWG) پشتیبانی می‌شوند.
اگر شرایط محیطی محلی از درجه حفاظت IP فراتر رود یا سنسور در محیط‌های بیرونی با رطوبت بالا نصب شود، سنسور را داخل محفظه‌ای مقاوم در برابر شرایط جوی از جنس فایبرگلاس یا فلز نصب کنید.

انطباق و گواهی‌ها

مطابق با بخش 15 مقررات FCC
نشان CE (دستورالعمل EMC 2014/30/EU، دستورالعمل RoHS 2011/35/EU)
کاربرد در محدوده ایمن استاندارد (گزینه 00 - تأییدیه‌های سازمانی موردنیاز نیست)

FAQ

گزینهٔ ‎-12‎ در حسگر ‎330180-12-00‎ چه معنایی دارد؟

گزینهٔ ‎-12‎ طول کالیبراسیون سیستم را ۱٫۰ متر (۳٫۳ فوت) مشخص می‌کند و سیستم بدون صفحات سخت‌افزار نصب پیکربندی شده است (آداپتور پنل یا ریل DIN شامل نمی‌شود).

چه پروبی با پروکسیمیتور ‎330180-12-00‎ سازگار است؟

این حسگر به یک پروب مجاورت ‎3300 XL 8 mm‎ یا ‎3300 5 mm‎ و پیکربندی کابل رابط نیاز دارد که مجموع طول الکتریکی آن‌ها ۱٫۰ متر باشد.

چه منبع تغذیه‌ای برای این حسگر لازم است؟

این حسگر به ورودی ولتاژ منفی DC بین ‎-17.5 Vdc‎ و ‎-26 Vdc‎ نیاز دارد و معمولاً حداکثر ‎12 mA‎ جریان می‌کشد.
