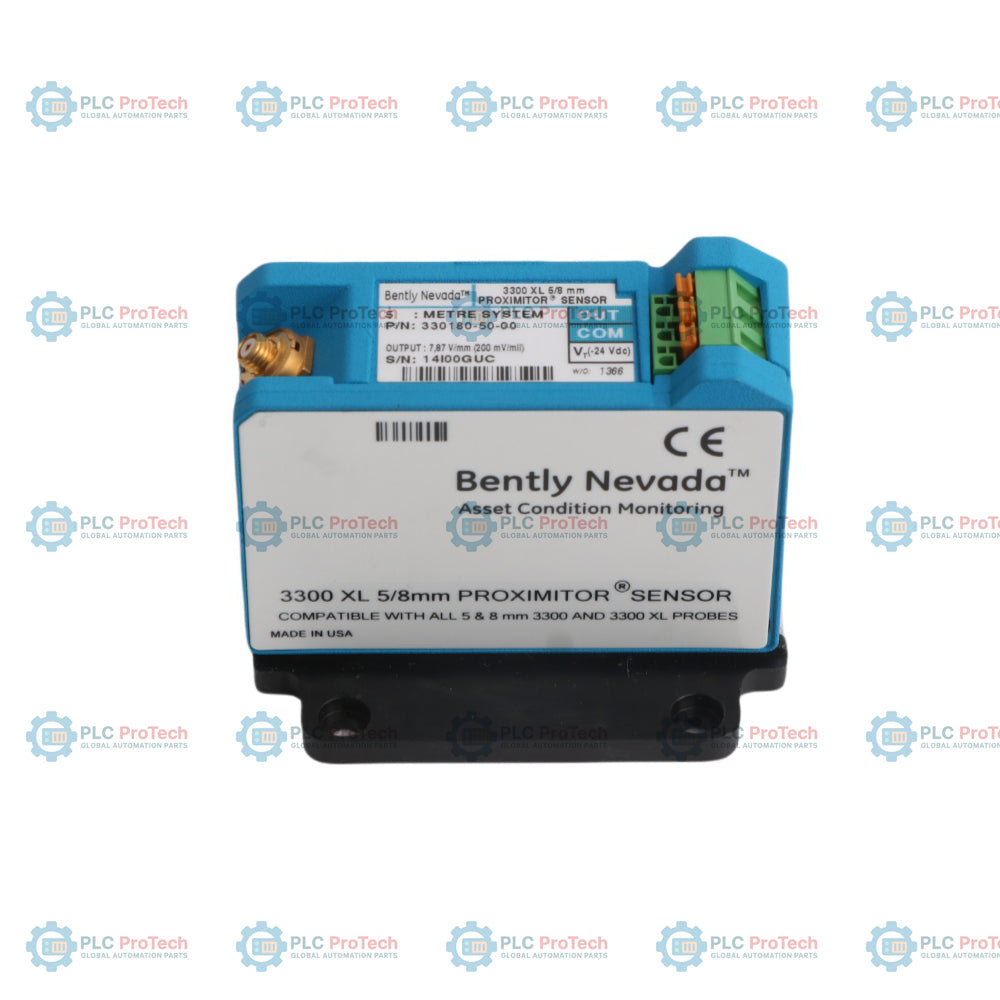

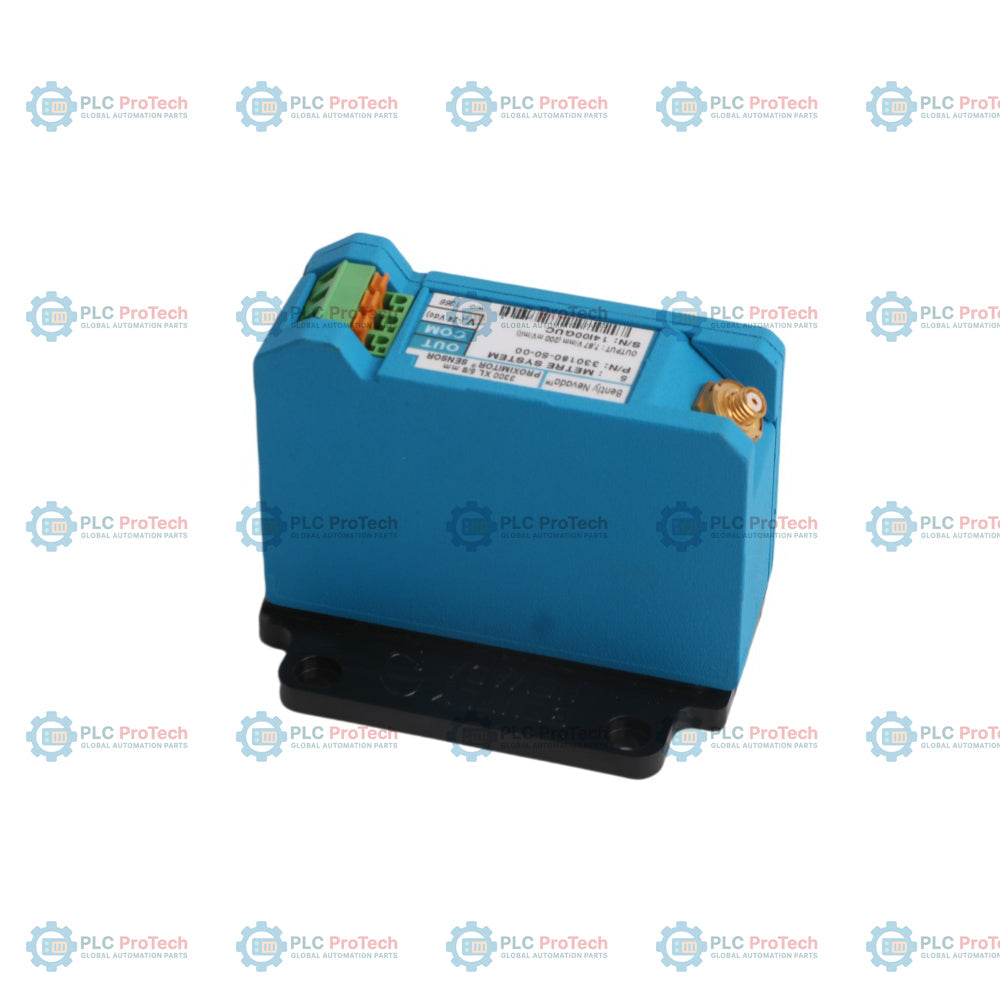

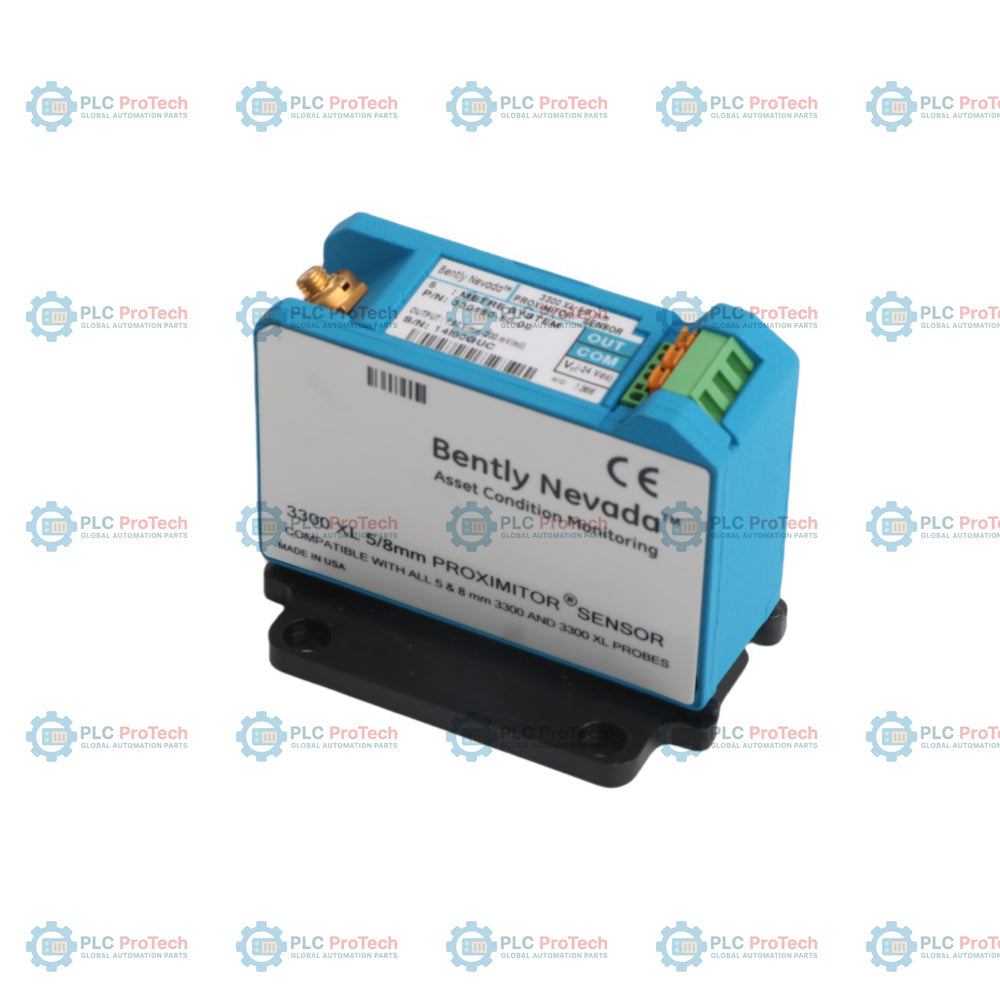

گزینه 50 (طول سیستم ۵٫۰ متر، نصب پنلی) و بسته تأییدیه مناطق خطرناک چین -CN، این پیکربندی سنسور پروکسیمیتور 3300 XL را مشخص میکنند — 330180-50-CN. این سنسور سیگنال پروبهای مجاورتی ۸ میلیمتری 3300 XL را آمادهسازی و راهاندازی میکند و سیگنال جریان گردابی با فرکانس بالا را به خروجی جابهجایی ولتاژ DC متناسب برای سیستمهای حفاظت و پایش وضعیت ماشینآلات تبدیل میکند.
برخلاف گونههای ۱٫۰ متری یا ۹٫۰ متری، طول سیستم گزینه 50 باید با ترکیبی از پروب و کابل رابط ۵ متری تطبیق داده شود تا یک حلقه مبدل کالیبرهشده ۵٫۰ متری تشکیل شود. طراحی نصب پنلی دارای الگوی استاندارد چهار سوراخ است که از نظر فیزیکی با سنسورهای پروکسیمیتور قدیمی Bently Nevada قابل تعویض است؛ همچنین ایزولاسیون الکتریکی یکپارچه در پایه محفظه، نیاز به صفحات ایزولاتور اضافی را برطرف میکند. بسته تأییدیه -CN انطباق کامل با چارچوبهای مقرراتی محلی چین برای مناطق خطرناک، از جمله گواهیهای NEPSI و CCC، را تضمین میکند و امکان استفاده ایمن در محیطهای انفجاری را فراهم میسازد.
این سنسور پروکسیمیتور 3300 XL برای پایش ماشینآلات دوار استفاده میشود. کاربردهای متداول شامل موارد زیر است:
330180-50-CN یک پیکربندی قابل سفارش از سنسور پروکسیمیتور Bently Nevada 3300 XL است. جزئیات بخشهای این SKU خاص در ادامه آمده است:
| گزینه / بخش | کد روی این SKU | شرح / معنی |
|---|---|---|
| شماره قطعه قابل سفارش | 330180-50-CN | سنسور پروکسیمیتور 3300 XL، طول سیستم ۵٫۰ متر، نصب پنلی، دارای تأییدیه مناطق خطرناک چین |
| گزینه A - طول کلی و نحوه نصب | 50 | طول سیستم ۵٫۰ متر (۱۶٫۴ فوت)، نصب پنلی |
| پسوند - تأییدیه نهاد | -CN | بسته تأییدیه مناطق خطرناک چین (NEPSI + CCC + علائم قابل اعمال) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه / مدل | 330180-50-CN |
| نوع دستگاه | حسگر Proximitor |
| سازگاری سیستم | سیستم مبدل مجاورتی 3300 XL 8 mm |
| طول کل سیستم | 5.0 متر (16.4 فوت) |
| پیکربندی نصب | نصب روی پنل (الگوی 4 سوراخه) |
| الزامات ورودی الکتریکی | به -17.5 Vdc تا -26 Vdc نیاز دارد (با حداکثر مصرف 12 mA)؛ با موانع ایمنی، -23 Vdc تا -26 Vdc |
| سیگنال خروجی / امپدانس | خروجی ولتاژ جابهجایی؛ مقاومت خروجی 50 Ohm |
| ضریب مقیاس سیستم (ASF) | 7.87 V/mm (200 mV/mil) معمول |
| مصونیت در برابر RFI / EMI | الزامات CE را بدون لوله شیلددار ویژه برآورده میکند |
| دمای کار | -52 degC تا +100 degC (-62 degF تا +212 degF) |
| دمای نگهداری | -52 degC تا +105 degC (-62 degF تا +221 degF) |
| محدوده رطوبت نسبی | تغییر کمتر از 3% در ضریب مقیاس متوسط (ASF) پس از 56 روز در رطوبت نسبی 93% |
| ابعاد (H x W x D) | 81.3 mm x 61.0 mm x 63.5 mm (H x W x D) |
| وزن | 246 g (0.246 kg) |
| برچسب ترمینال | شرح سیگنال | راهنمای اتصال سیمکشی |
|---|---|---|
| OUT | خروجی ولتاژ متناسب | اتصال به کانالهای ورودی دینامیکی پایش (ارتعاش/موقعیت) |
| COM | مشترک / زمین | مرجع اتصال زمین سیستم |
| VT | ورودی منبع تغذیه (-24 Vdc) | ورودی ولتاژ تحریک DC منفی (-17.5 تا -26 Vdc) |
راهنمای نصب مکانیکی و الکتریکی زیر را برای حسگر Proximitor مدل 330180-50-CN دنبال کنید:
Bently Nevada 330180-50-CN با استانداردها و تأییدیههای زیر مطابقت دارد:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330180-50-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: 3300 XL 8 mm سنسور مجاورت
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 246g
ابعاد: ۸۱٫۳ میلیمتر × ۶۱٫۰ میلیمتر × ۶۳٫۵ میلیمتر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
