Manufacturer: Bently Nevada
Product No.: 330180-92-CN
Country of origin:ایالات متحده آمریکا
Product Type: سنسور پروکسیمیتر 3300 XL
Payment: T/T, Western Union
Weight: 246g
Shipping port: Xiamen
Warranty: 12 months

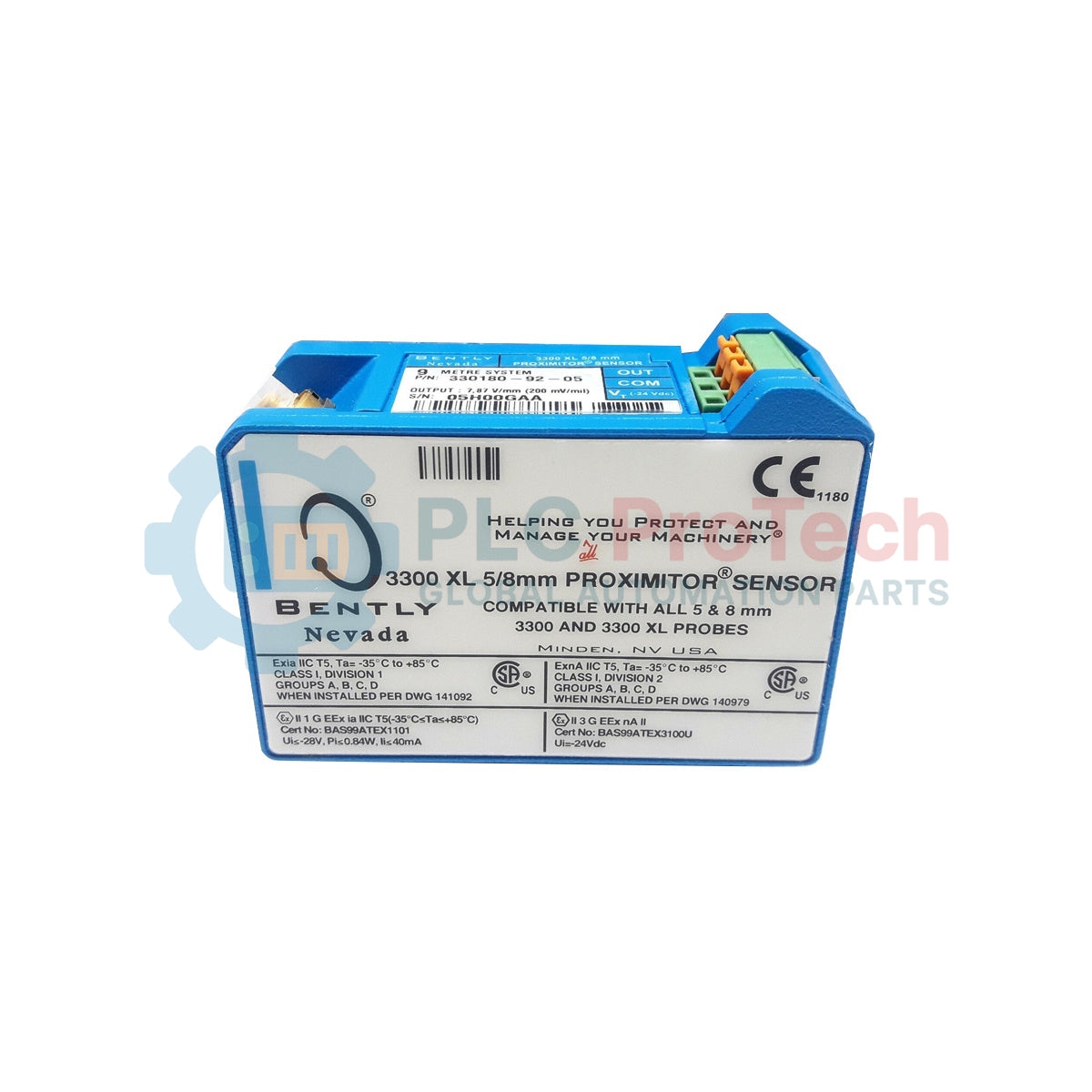

330180-92-CN یک تقویتکننده سیگنال جریان گردابی پیشرفته است که به عنوان سنگ بنای سیستم ترنسدیوسر نزدیکی Bently Nevada 3300 XL عمل میکند. این 330180-92-CN سنسور تغییر امپدانس پیچیده یک پروب نزدیکی را به سیگنال ولتاژ خطی متناسب با فاصله بین نوک پروب و هدف مشاهده شده تبدیل میکند. این دستگاه که برای حفاظت از ماشینآلات با قابلیت اطمینان بالا طراحی شده است، به طور گستردهای در توربینهای گازی، توربینهای بخار و کمپرسورهای گریز از مرکز بزرگ در بخشهای تولید برق و نفت و گاز استفاده میشود. با ارائه اندازهگیریهای دقیق ارتعاش شعاعی و نیروی محوری، امکان تشخیص زودهنگام خرابی بلبرینگ و ناپایداری شفت را فراهم میکند. این پیشبینی فنی برای جلوگیری از خرابیهای مکانیکی فاجعهبار، کاهش قابل توجه هزینههای تعمیر و نگهداری ناگهانی و تضمین حداکثر در دسترس بودن عملیاتی داراییهای دوار حیاتی است.
شناسه الفبایی-عددی 330180-92-CN کالیبراسیون الکتریکی و تطابق ایمنی منطقهای آن را تعریف میکند:
330180: مدل پایه برای سنسور 3300 XL Proximitor.
-92 (طول کل و نصب): کالیبره شده برای طول کل سیستم 9.0 متر (شامل پروب و کابل توسعه). این گزینه مشخص میکند که دستگاه بدون سختافزار نصب عرضه میشود تا به طور مستقیم در براکتها یا محفظههای سفارشی نصب شود.
-CN (تأییدیه سازمانی): به طور خاص برای مقررات مناطق خطرناک در چین تأیید شده است. این شامل تطابق با استانداردهای NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت در برابر انفجار و ایمنی ابزار دقیق) و الزامات CCC است که عملکرد قانونی و ایمن در بازار صنعتی چین را تضمین میکند.
| ویژگی | جزئیات مشخصات |
| مدل | 330180-92-CN |
| برند | Bently Nevada (Baker Hughes) |
| مبدأ | ایالات متحده آمریکا |
| طول سیستم | 9.0 متر (29.5 فوت) |
| جنس | آلومینیوم دایکست A308 |
| پذیرش ورودی | پروبهای 8 میلیمتری 3300 XL، 8 میلیمتری 3300 یا 5 میلیمتری 3300 |
| دمای کاری | -51 تا +100 درجه سانتیگراد |
| دامنه خطی | 2.0 میلیمتر (80 میل) |
| مقیاس خروجی | 7.87 ولت بر میلیمتر (200 میلیولت بر میل) |
| وزن | 0.246 کیلوگرم |
آیا این سنسور Proximitor با پروبهای غیر XL سازگار است؟
بله. 3300 XL Proximitor برای سازگاری به عقب طراحی شده است. این سنسور میتواند ورودیهای پروبهای استاندارد سری 3300 با قطر 5 میلیمتر و 8 میلیمتر و کابلهای توسعه را بپذیرد، به شرطی که طول کل سیستم الکتریکی با کالیبراسیون 9.0 متر مطابقت داشته باشد.
اهمیت تأییدیه -CN چیست؟
پسوند -CN نشان میدهد که محصول تحت آزمایشهای سختگیرانه برای مطابقت با استانداردهای ضدانفجار چین (NEPSI/GB 3836) قرار گرفته است. این برای نصب در مناطق صنعتی خطرناک در چین الزامی است و جایگزین گواهیهای استاندارد ATEX یا آمریکای شمالی در آن سایتهای خاص میشود.
آیا میتوانم این سنسور را با سیستم کابل 5.0 متری استفاده کنم؟
خیر. استفاده از Proximitor با طول 9.0 متر در سیستم کابل 5.0 متری باعث ناسازگاری امپدانس قابل توجهی میشود که منجر به خروجی غیرخطی و دادههای ارتعاش نادرست خواهد شد. همیشه گزینه طول سنسور را با طول فیزیکی کابل مطابقت دهید.
زمین کردن و کاهش نویز
برای انتقال سیگنال با یکپارچگی بالا، اطمینان حاصل کنید که سنسور Proximitor روی سطحی تمیز و زمین شده نصب شده است. محفظه آلومینیومی A308 حفاظت عالی فراهم میکند؛ با این حال، برای جلوگیری از حلقههای زمین، شیلد کابل باید در انتهای مانیتور (DCS/PLC) خاتمه یابد و نه در بدنه Proximitor. از کانکتورهای کواکسیال تخصصی با محافظ کانکتور برای جلوگیری از نفوذ روغن و رطوبت در نقاط اتصال استفاده کنید.
تأیید ولتاژ گپ
پس از نصب، ولتاژ «گپ» را با استفاده از ترمینالهای «Prox Out» و «COM» بررسی کنید. برای سیستم 3300 XL 8 میلیمتری، دامنه خطی استاندارد از -1.0 ولت DC تا -17.0 ولت DC است. گپ نصب معمولی روی -10.0 ولت DC تنظیم میشود که پروب را در مرکز دامنه خطی خود قرار میدهد و حداکثر فضای هد برای ردیابی ارتعاش و جابجایی شفت فراهم میکند.
ملاحظات حرارتی
اگرچه واحد تا 100 درجه سانتیگراد رتبهبندی شده است، بهتر است Proximitor در محیطی با دمای پایدار نصب شود تا از رانش حرارتی قطعات الکترونیکی جلوگیری شود. اگر در منطقهای با دمای بالا نزدیک به محفظه توربین نصب میشود، از یک محفظه مقاوم در برابر شرایط جوی با تهویه استفاده کنید تا سنسور در محدوده عملکرد بهینه خود باقی بماند.
