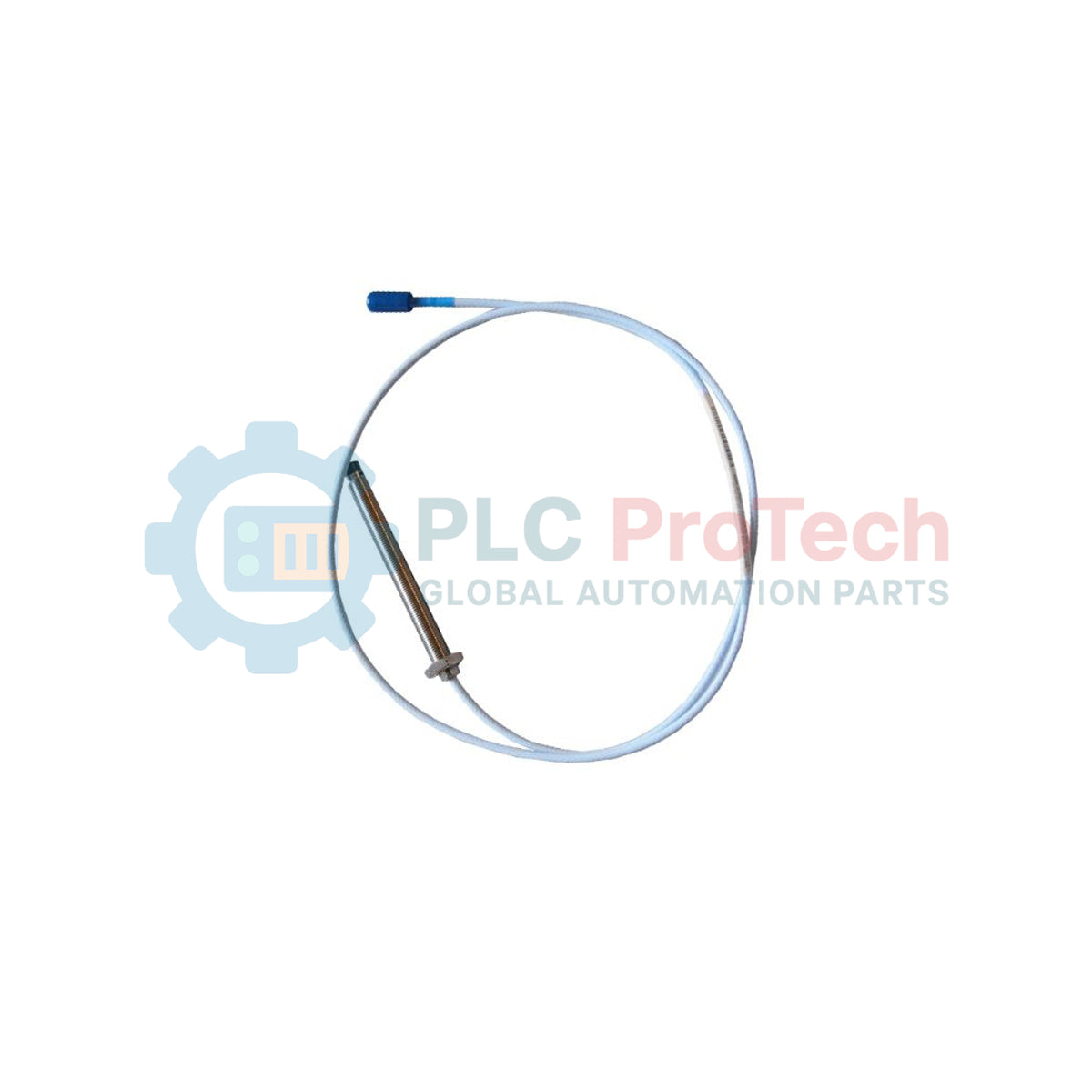

پروب نزدیکی با دامنه دمای گسترده (ETR) 8 میلی‌متری 3300 XL بنتلی نوادا 330193-00-04-05-00

نمای کلی محصول

Bently Nevada 330193-00-04-05-00 یک پراب نزدیکی جریان گردابی ۸ میلی‌متری تخصصی است که بخشی از سری 3300 XL محدوده دمای گسترده (ETR) می‌باشد. این ترنسدیوسر برای اندازه‌گیری‌های جابجایی و ارتعاش بدون تماس در محیط‌های حرارتی شدید طراحی شده است، که درجه حرارت بسیار بالاتری نسبت به پراب‌های نزدیکی استاندارد ارائه می‌دهد. عمدتاً در نظارت بر توربین‌های گازی استفاده می‌شود، توربین‌های بخار، و سایر ماشین‌آلات دوار با حرارت بالا که سنسورهای استاندارد در آن‌ها شکست می‌خورند.

این پیکربندی دارای رزوه متریک M10 x 1 با طول کلی بدنه ۴۰ میلی‌متر و بدون بخش بدون رزوه است. این مجموعه شامل ۰.۵ متر (۱.کابل یکپارچه ۶ فوتی. وقتی به عنوان بخشی از سیستم ترنسدیوسر 3300 XL ETR کامل استفاده شود، یک ضریب مقیاس خطی پایدار ۷ را حفظ می‌کند.۸۷ ولت بر میلی‌متر (۲۰۰ میلی‌ولت بر میل) در سراسر محدوده عملیاتی خود، اطمینان از داده‌های دقیق حفاظت از ماشین‌آلات برای نظارت بر ارتعاش شعاعی و موقعیت محوری.

پیکربندی فنی

اطلاعات سفارش

پیکربندی دقیق برای تناسب مکانیکی و تطبیق حلقه الکتریکی حیاتی است. شماره قطعه 330193-00-04-05-00 با گزینه‌های پسوند زیر تعریف می‌شود:

راهنمای مهندسی و نصب

مدیریت عملکرد حرارتی:

سری محدوده دمای گسترده (ETR) برای تحمل قرارگیری مداوم تا ۲۶۰ درجه سانتی‌گراد (۵۰۰ درجه فارنهایت) طراحی شده است. در هنگام نصب، پرسنل فنی باید رشد حرارتی بدنه دستگاه و روتور را در نظر بگیرند. ولتاژ گپ DC تنظیم شده در دمای محیط با رسیدن دستگاه به دمای عملیاتی تغییر خواهد کرد؛ برای منحنی‌های جبران ولتاژ وابسته به دما به دیتاشیت 3300 XL ETR مراجعه کنید.

نصب مکانیکی:

برای رزوه‌های متریک M10 x 1، حداکثر گشتاور نصب توصیه شده 6 است.8 نیوتن‌متر (60 اینچ‌پوند). برای حفظ محدوده خطی کالیبره شده و جلوگیری از تداخل "نمای جانبی"، حداقل فاصله جانبی 13 میلی‌متر (0.5 اینچ) از سطوح فلزی اطراف. نوک پروب باید در مرکز ناحیه هدف شفت مشاهده شده قرار گیرد.

کالیبراسیون حلقه و کابل‌ها:

این 0.پروب 5 متری برای جفت شدن با کابل افزایشی 3300 XL ETR طراحی شده است. طول کل سیستم (معمولاً 5.0 یا 9.0 متر) باید با کالیبراسیون سنسور Proximitor مطابقت داشته باشد. استفاده از کابل افزایشی استاندارد (غیر ETR) یا طول کل نامطابق منجر به خطاهای قابل توجه در ضریب مقیاس و داده‌های نامعتبر حفاظت ماشین‌آلات می‌شود.

شیلدینگ و کاهش نویز:

جداسازی دقیق بین کابل‌های پروب و خطوط برق AC با ولتاژ بالا را حفظ کنید. شیلد کابل کواکسیال باید فقط در انتهای مانیتور/Proximitor زمین شود تا از حلقه‌های زمین جلوگیری شود. در محیط‌های با تداخل الکترومغناطیسی بالا که معمولاً در سالن‌های توربین دیده می‌شود، اطمینان حاصل کنید که همه اتصالات محکم و در جعبه‌های ترمینال زمین شده قرار دارند.

سؤالات متداول نگهداری و عیب‌یابی

س: آیا می‌توانم از Proximitor استاندارد 3300 XL با این پروب ETR استفاده کنم؟

الف: بله، پروب 3300 XL Proximitor با هر دو نوع پروب استاندارد و ETR سازگار است، به شرطی که طول کل حلقه (5 متر یا 9 متر) و جنس هدف (AISI 4140) مطابقت داشته باشند. با این حال، کابل افزایشی نیز باید از نوع ETR باشد تا بتواند در منطقه دمای بالا مقاومت کند.

س: چه چیزی نشان‌دهنده خرابی به دلیل حرارت زیاد است؟

الف: خرابی حرارتی اغلب به صورت تغییر قابل توجه در ولتاژ گپ DC ظاهر می‌شود که با حرکت واقعی شفت همخوانی ندارد، یا وضعیت "غیر قابل قبول" روی مانیتور زمانی که دستگاه در دمای کامل است که پس از خنک شدن دستگاه پاک می‌شود.

س: چگونه کانکتور ClickLoc™ را تمیز کنم؟

الف: فقط از پاک‌کننده تماس الکترونیکی تایید شده استفاده کنید. اطمینان حاصل کنید که کانکتور قبل از مونتاژ مجدد کاملاً خشک باشد. در محیط‌های دارای مه روغن، همیشه از محافظ‌های کانکتور یا نوار سیلیکونی خودچسب برای جلوگیری از نفوذ روان‌کننده استفاده کنید.

س: چرا طول بدون رزوه (00) مهم است؟

الف: طول بدون رزوه تعیین می‌کند که چه مقدار از بدنه پروب می‌تواند بدون محدودیت توسط رزوه‌ها از طریق براکت یا غلاف عبور کند. گزینه "00" به این معنی است که کل بدنه 40 میلی‌متری رزوه‌دار است.
