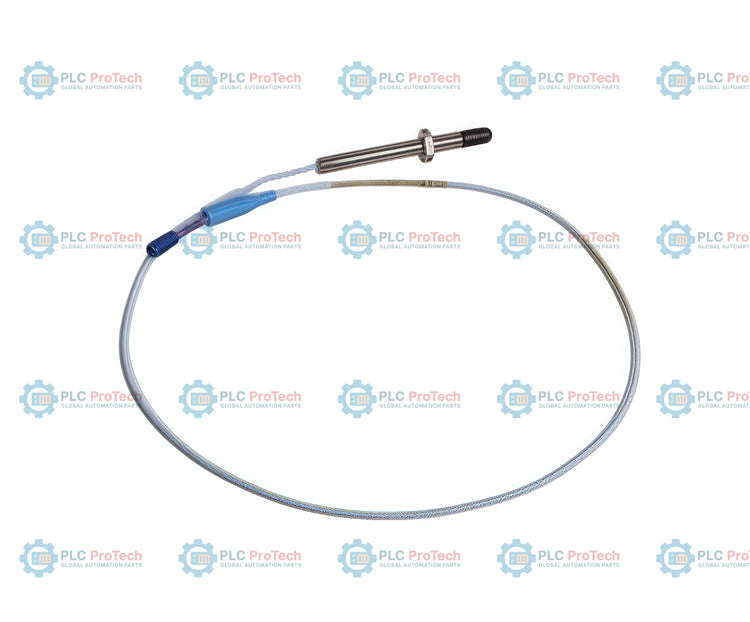

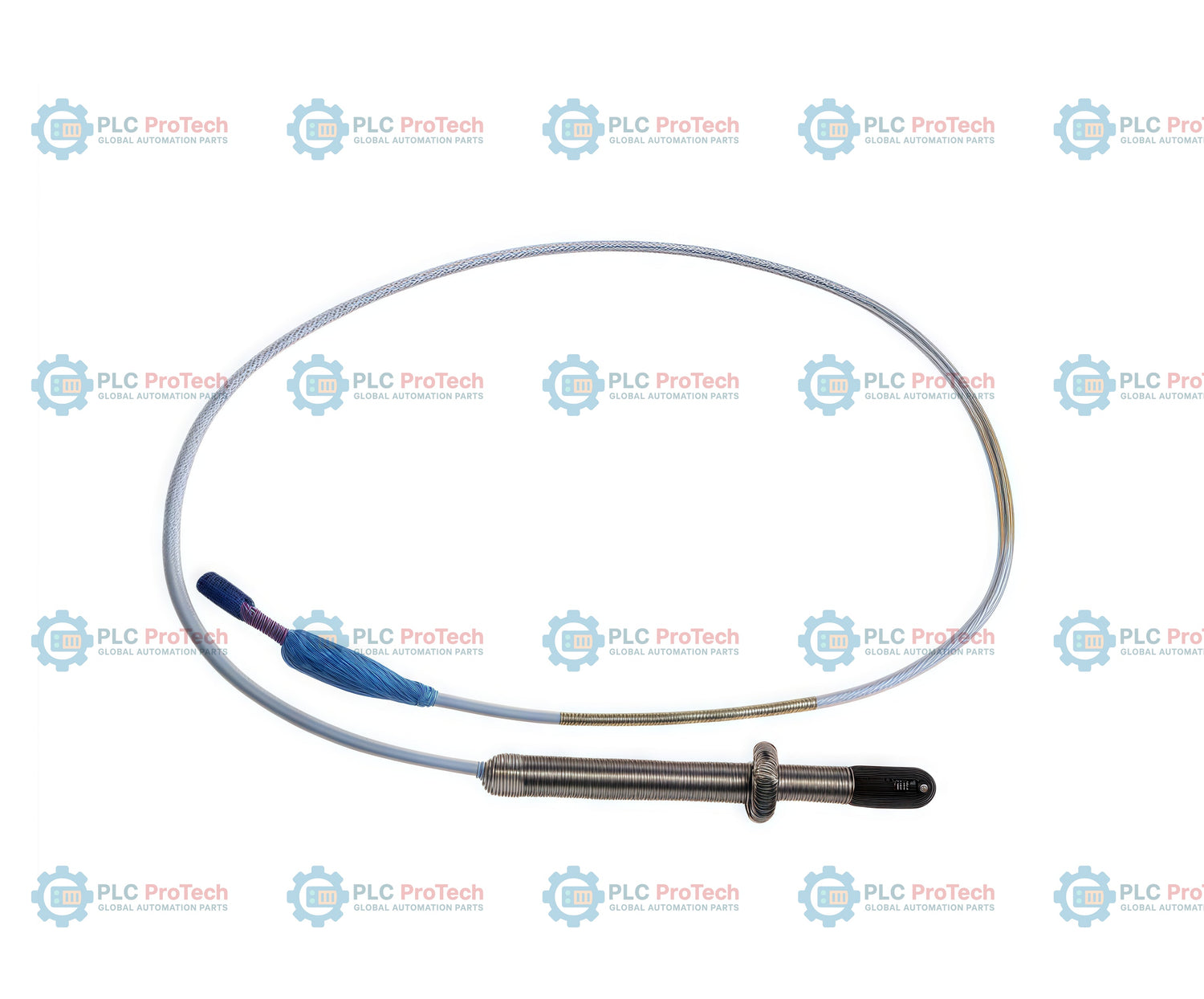

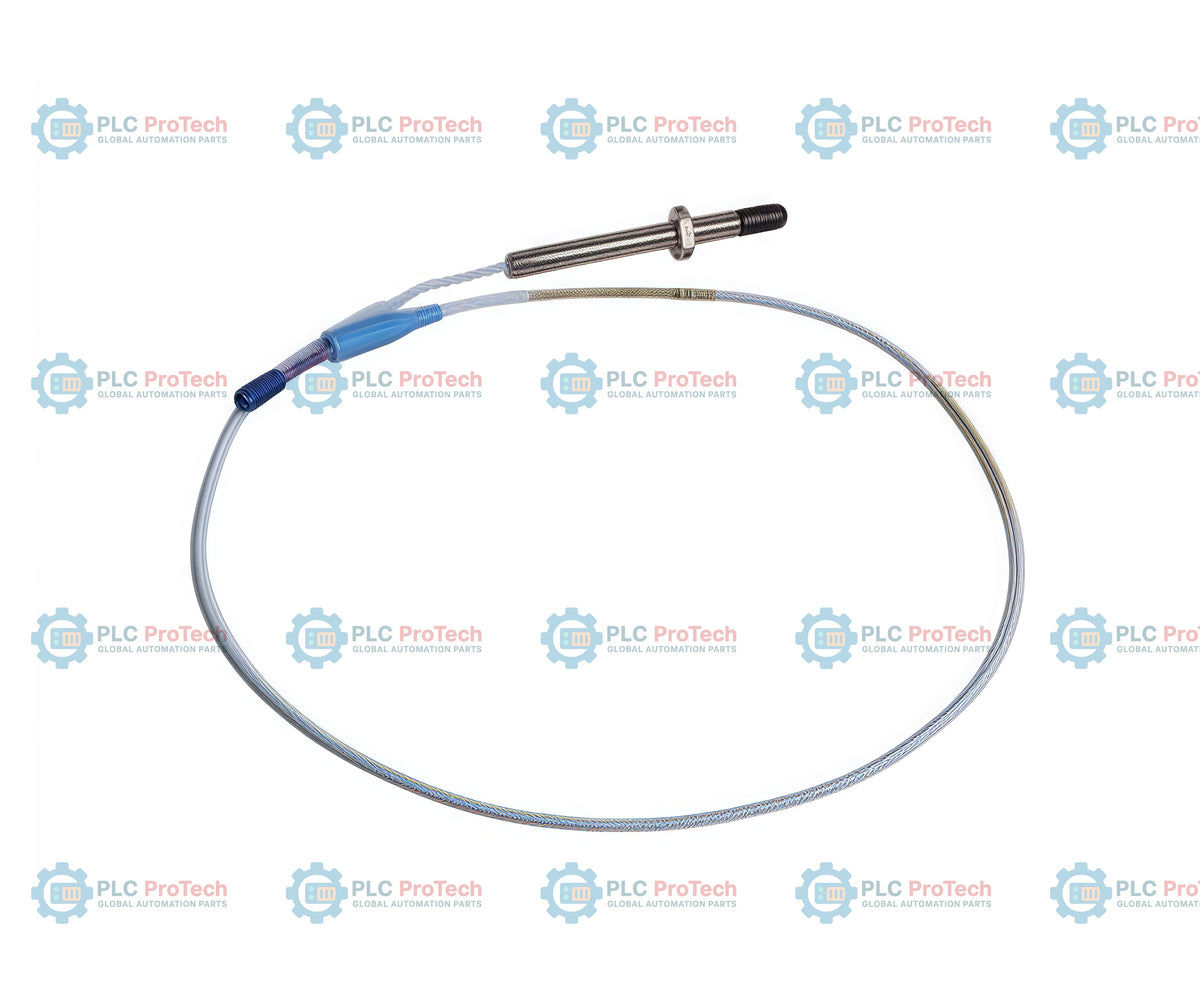

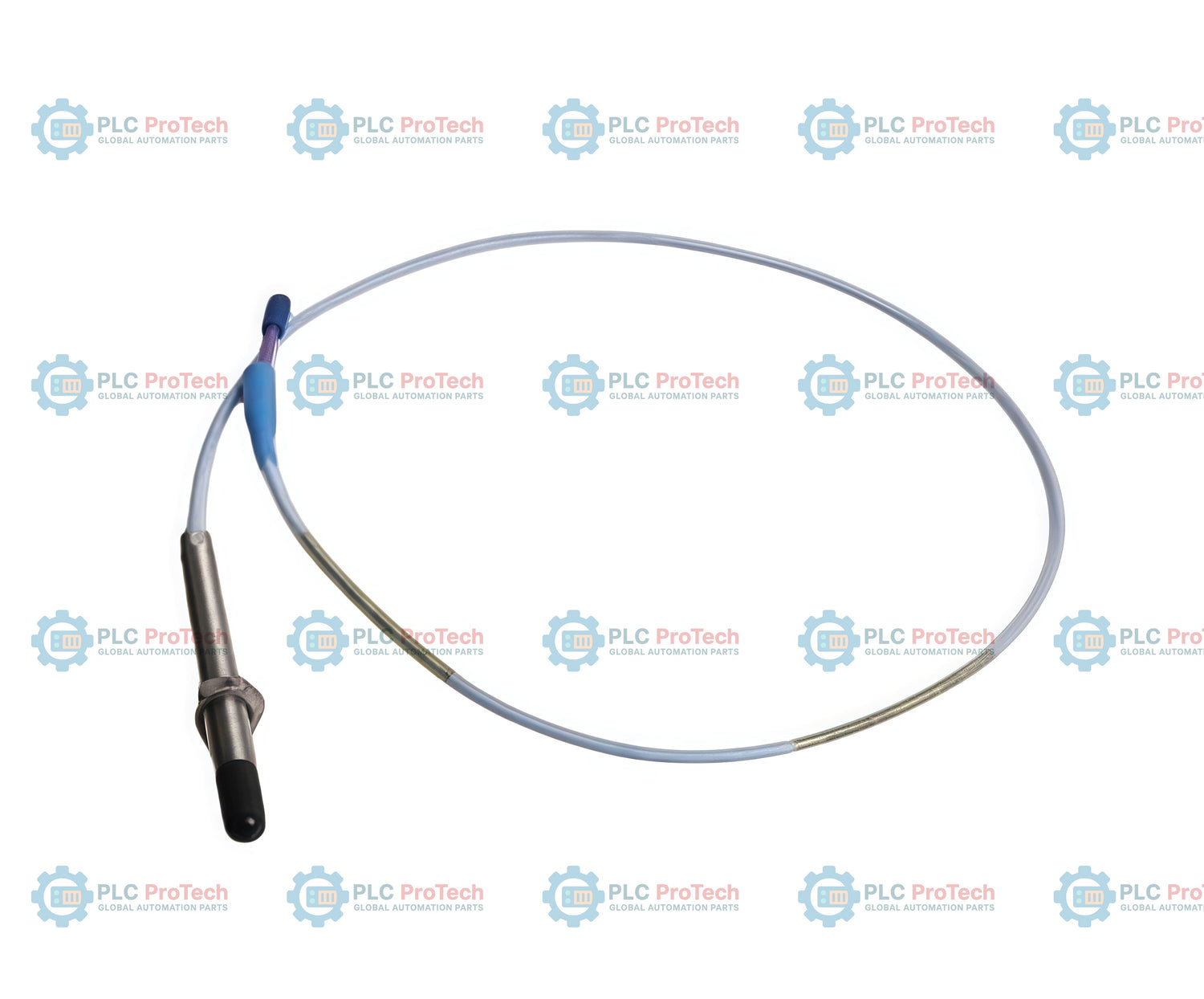

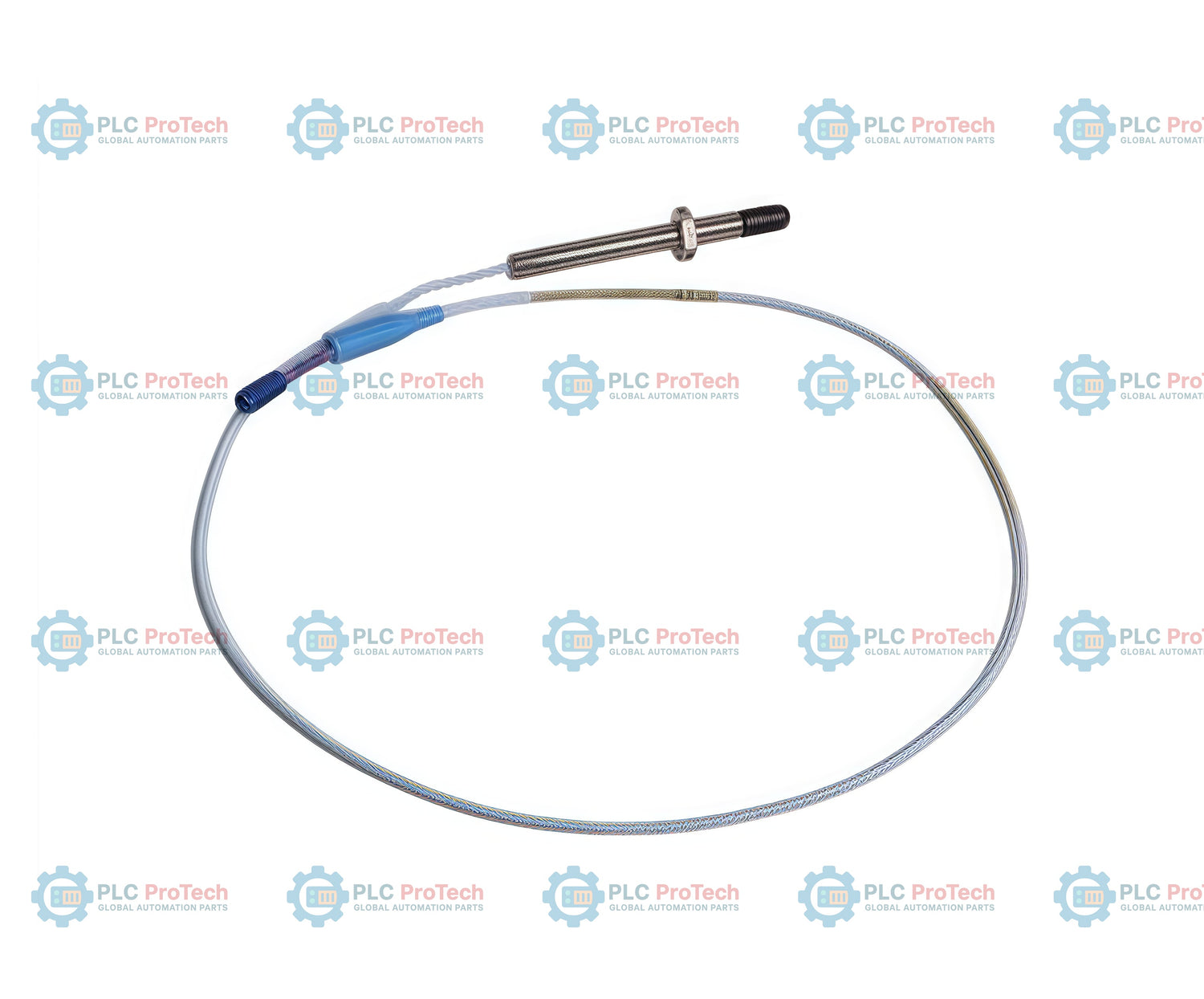

330701-00-40-10-02-05 پیکربندی این پروب مجاورتی 3300 XL ۱۱ میلیمتری را مشخص میکند که دارای نصب استاندارد 1/2-20 UNF-2A بدون زره، بدنه کاملاً رزوهشده (گزینه 00، طول بدون رزوه ۰٫۰ اینچ)، طول کلی بدنه ۴٫۰ اینچ (گزینه 40) و طول کلی ۱٫۰ متر (۳٫۳ فوت) (گزینه 10) است. برخلاف گونههای دارای زره فولاد ضدزنگ (مانند سری 330702) یا گونههای دارای محافظ رابط یکپارچه (گزینه 01)، این پروب از کابل تریاکسیال سبک و بدون زره با امپدانس ۷۵ اهم استفاده میکند و به یک رابط کواکسیال مینیاتوری استاندارد ClickLoc ختم میشود (گزینه 02) و در نتیجه برای مجراهای نصب صنعتی استاندارد، نمایی باریک و ساده فراهم میکند.
این حسگر جابهجایی جریان گردابی برای اندازهگیریهای غیرتماسی ارتعاش و موقعیت طراحی شده است. هنگامی که همراه با حسگر Proximitor 3300 XL ۱۱ میلیمتری (مانند 330780) و یک کابل رابط سازگار استفاده شود، یک سامانه کامل مبدل مجاورتی 3300 XL ۱۱ میلیمتری را تشکیل میدهد. قطر نوک ۱۱ میلیمتری دامنه اندازهگیری خطی را به ۴٫۰ میلیمتر (۱۶۰ میل) افزایش میدهد و آن را برای پایش جابهجاییهای بزرگتر شفت، موقعیت روتور و حرکت محوری در کمپرسورهای صنعتی پرسرعت، توربینهای بخار و دیگر ماشینآلات چرخان حیاتی ایدهآل میکند.
این پروب ۱۱ میلیمتری برای حفاظت از ماشینآلات صنعتی در محیطهای چرخانِ پُرتنش استفاده میشود. کاربردهای معمول آن شامل پایش ارتعاش شفت، اندازهگیری موقعیت نیروی محوری و تحلیل خروج از مرکز روتور در توربینهای بخار نیروگاهی، توربینهای گاز صنعتی، کمپرسورهای گریز از مرکز و ژنراتورها است. این پروب برای تحمل شرایط سخت پالایشگاههای پتروشیمی، تأسیسات تولید برق، پالایشگاههای نفت و خطوط لوله گاز طراحی شده است.
| بخش گزینه | کد انتخابشده | شرح / معنا |
|---|---|---|
| مدل پایه | 330701 | پروب مجاورتی 3300 XL ۱۱ میلیمتری، با رزوه 1/2-20 UNF، بدون زره |
| A: گزینه طول بدون رزوه | 00 | طول بدون رزوه ۰٫۰ اینچ |
| B: گزینه طول کلی بدنه | 40 | طول کلی بدنه ۴٫۰ اینچ |
| C: گزینه طول کلی | 10 | طول کلی پروب ۱٫۰ متر (۳٫۳ فوت) |
| D: گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E: گزینه تأییدیه سازمانی | 05 | تأییدیههای متعدد (شامل CSA، ATEX و IECEx) |
| پارامتر | مشخصات / مقدار |
|---|---|
| تولیدکننده | Bently Nevada (Baker Hughes) |
| شماره مدل | 330701-00-40-10-02-05 |
| سازگاری سیستم | سیستم ترانسدیوسر 3300 XL با قطر 11 mm (طول کل 5m یا 9m) |
| قطر نوک پروب | 11 mm |
| اندازه رزوه بدنه | 1/2-20 UNF-2A |
| طول بدون رزوه | 0.0 اینچ |
| طول بدنه | 4.0 اینچ |
| طول کل پروب | 1.0 متر (3.3 فوت) |
| محدوده خطی | 4.0 mm (160 mils)، شروع از 0.5 mm (20 mils) تا 4.5 mm (180 mils) |
| تنظیم فاصله پیشنهادی | 2.5 mm (100 mils) |
| ضریب مقیاس افزایشی (ISF) | 3.94 V/mm (100 mV/mil) +/-10% |
| انحراف از خط مستقیم (DSL) | کمتر از +/-0.10 mm (+/-4 mils) بهصورت استاندارد؛ کمتر از +/-0.15 mm (+/-6 mils) در دماهای گسترده |
| مقاومت DC پروب (R_PROBE) | 5.9 +/-0.5 اهم (رسانای مرکزی تا شیلد بیرونی) |
| پاسخ فرکانسی | 0 تا 8 kHz: معمولاً +0، -3 dB |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پروب | فولاد ضدزنگ AISI 304 (SST) |
| نوع کابل پروب | کابل استاندارد سهمحوره با عایق فلورو اتیلن پروپیلن (FEP) و امپدانس 75 اهم |
| جنس کانکتور | برنج با روکش طلا |
| نوع کانکتور | کانکتور کواکسیال نری مینیاتوری ClickLoc |
| حداکثر گشتاور بدنه | 45.2 N-m (400 in-lb)؛ پیشنهادی: 15.2 N-m (133 in-lb) |
| حداکثر استحکام کششی | 330 N (75 lb) از بدنه پروب تا سیم رابط؛ 270 N (60 lb) از سیم رابط تا کابل رابط افزایشی |
| حداقل شعاع خمش کابل | 25.4 mm (1.0 in) |
| دمای کار و نگهداری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| محدوده رطوبت نسبی | چگالش 100٪، غیرقابلغوطهوری (در صورت محافظت از کانکتورها) |
هنگام نصب، اطمینان حاصل کنید که گشتاور نصب پیشنهادی 15.2 N-m (133 in-lb) اعمال شود و از حداکثر حد ساختاری 45.2 N-m (400 in-lb) تجاوز نکند. طول بخش بدون رزوه 0.0 اینچ است؛ بنابراین بدنه میتواند بهطور کامل در درگاه نصب درگیر شود. حداقل شعاع خمش 25.4 mm (1.0 in) را در امتداد کابل سهمحوره FEP رعایت کنید. کانکتورها باید تمیز، خشک و عاری از روغن نگه داشته شوند. اگر انتظار میرود اتصال در معرض رطوبت یا تماس شدید با روغن قرار گیرد، استفاده از روکشهای محافظ فیزیکی استاندارد یا محافظ کانکتور اکیداً توصیه میشود. برای مکانهای خطرناک، پروب را مطابق نقشههای کنترلی مشخصشده نصب کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330701-00-40-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت 11 میلیمتری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
