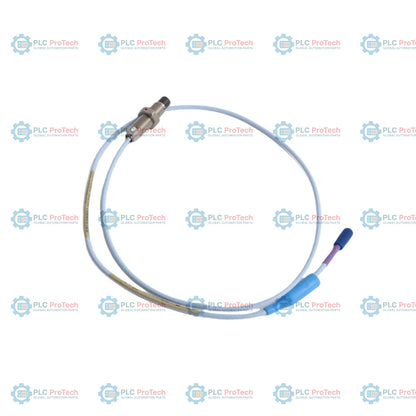

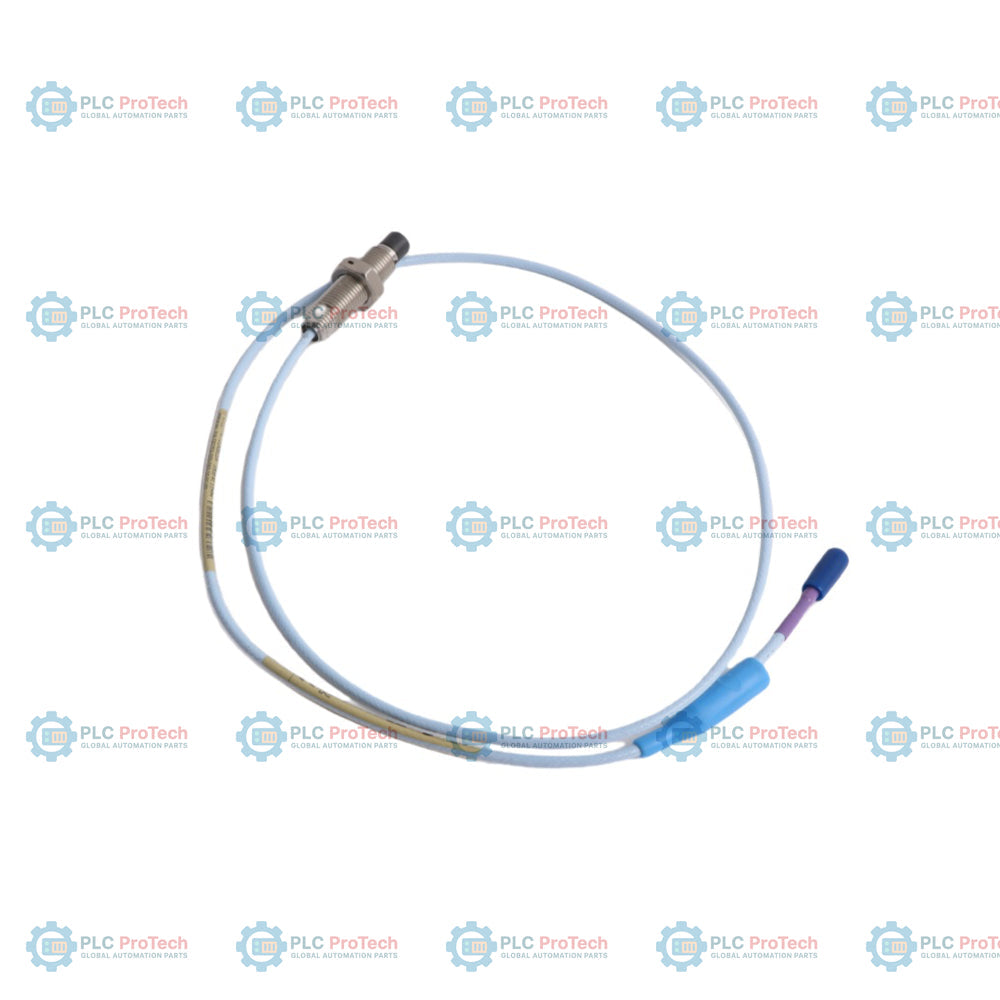

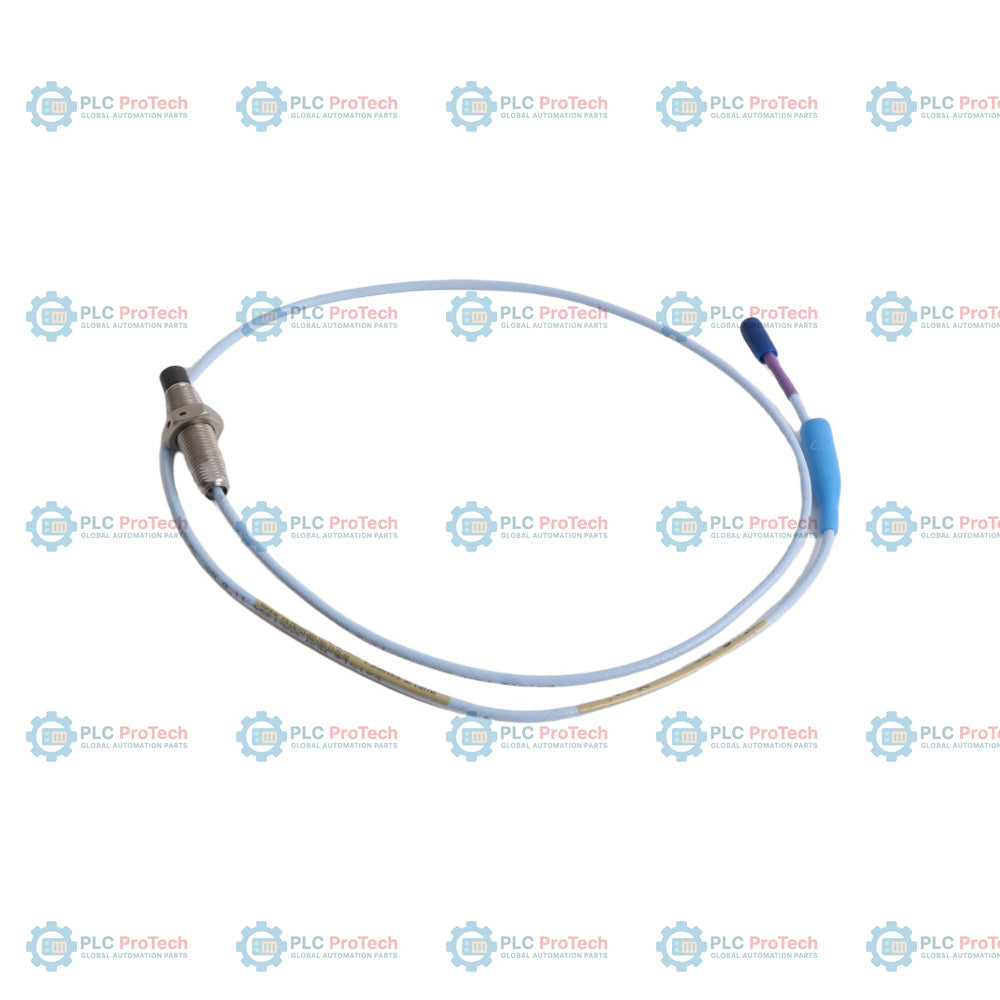

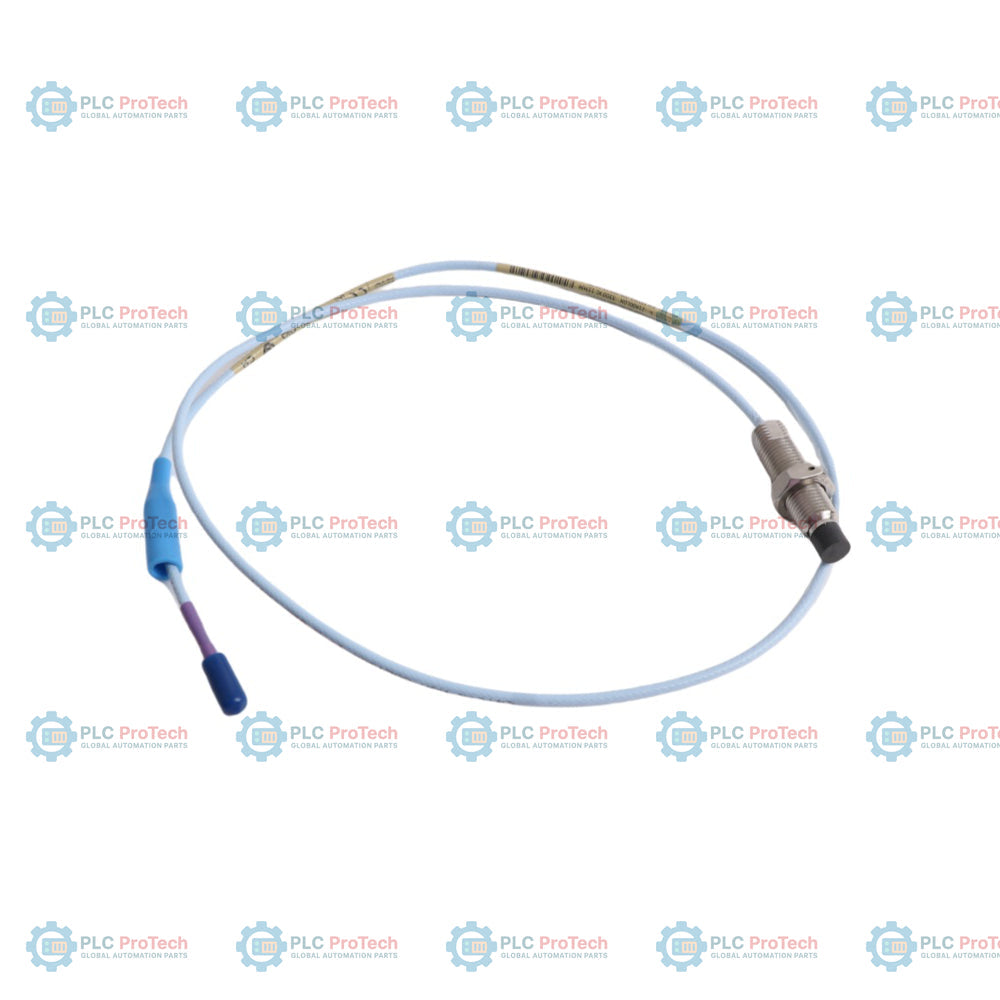

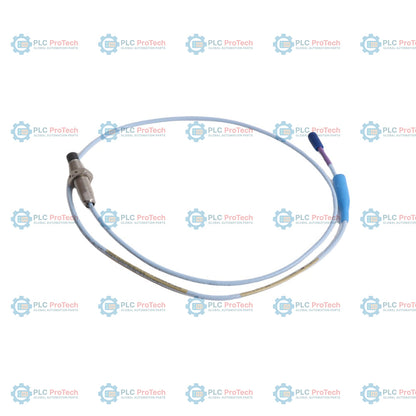

330703-000-050-10-11-05: پروب مجاورتی 3300 XL 11 میلیمتری با رزوه متریک M14 x 1.5، طول بدون رزوه بدنه ۰ میلیمتر در گزینه 000، طول کلی بدنه ۵۰ میلیمتر در گزینه 050، طول کلی ۱٫۰ متر در گزینه 10، کابل FluidLoc در گزینه 11 با محافظ کانکتور، و تأییدیههای چندگانه در گزینه 05.
برخلاف پیکربندیهای دارای کابلکشی استاندارد یا کانکتورهای بدون محافظ (مانند گزینه 02)، این مدل به کابل FluidLoc (گزینه 11) مجهز است تا از نشت روغن و سایر سیالات فرایندی از داخل کابل جلوگیری کند. همچنین، محافظ کانکتور از پیش نصبشده، آببندی محیطی را در فضاهای مرطوب یا نمناک فراهم میکند. این پروب متریکرزوه و بدون زره، در کنار حسگر Proximitor مدل 330780 و کابل رابط 330730، در سیستم مبدل 3300 XL 11 میلیمتری برای اندازهگیری ارتعاش شفت و موقعیت محوری ماشینآلات دوار به کار میرود.
سناریوهای کاربرد معمول این مبدل شامل موارد زیر است:
| گزینه / بخش | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330703-000-050-10-11-05 | پروب مجاورتی 3300 XL 11 میلیمتری، رزوه M14 x 1.5، بدون زره |
| گزینه طول بدون رزوه A | 000 | طول بدون رزوه ۰ میلیمتر |
| گزینه طول کلی بدنه B | 050 | طول کلی بدنه ۵۰ میلیمتر |
| گزینه طول کلی C | 10 | ۱٫۰ متر (۳٫۳ فوت) |
| گزینه نوع کانکتور و کابل D | 11 | کانکتور کواکسیال ClickLoc مینیاتوری با محافظ کانکتور، کابل FluidLoc |
| گزینه تأییدیه سازمان E | 05 | تأییدیههای چندگانه (CSA، ATEX، IECEx) |
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه / مدل | 330703-000-050-10-11-05 |
| سازگاری سیستم | سیستم مبدل مجاورتی 3300 XL با قطر 11 mm |
| قطر پروب | 11 mm |
| نوع رزوه | M14 x 1.5 (متریک) |
| گزینه زره | بدون زره |
| نوع کابل | کابل تریاکسیال FluidLoc با امپدانس 75 ohm و عایق فلورواتیلن پروپیلن (FEP) |
| اتصال | اتصال کواکسیال مینیاتوری ClickLoc از جنس برنج با روکش طلا |
| محافظت از اتصال | محافظ اتصال فلوروسیلیکونی از پیش نصبشده |
| محدوده خطی | 4.0 mm (160 mils)، از 0.5 mm (20 mils) تا 4.5 mm (180 mils) |
| حساسیت خروجی (ISF) | 3.94 V/mm (100 mV/mil) +/-10% |
| تنظیم فاصله توصیهشده | 2.5 mm (100 mils) |
| کالیبراسیون جنس هدف | فولاد AISI 4140 (سطح صاف، حداقل قطر 30.5 mm / 1.2 in) |
| جنس محفظه پروب | فولاد ضدزنگ AISI 304 (SST) |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| استحکام کششی | حداکثر 330 N (75 lb) از محفظه پروب تا سیم رابط پروب |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
| حداکثر گشتاور محفظه | مقدار نامی 63.3 N m (560 in lb) (مقدار توصیهشده 21.1 N m / 187 in lb) |
| محدوده دمای عملیاتی | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| رطوبت نسبی | 100٪ میعانپذیر، غیرقابلغوطهوری، با اتصالات محافظتشده |
با استفاده از روشهای زیر، از نصب مکانیکی و همراستایی صحیح اطمینان حاصل کنید:
این پیکربندی، هنگام استفاده بهعنوان بخشی از یک سیستم مبدل سازگار 3300 XL، استانداردهای زیر را برآورده میکند:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330703-000-050-10-11-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت 11 میلیمتری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
