تولیدکننده: Bently Nevada
شماره محصول: 330703-000-060-50-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورتی ۱۱ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر x ۱۰۰ میلیمتر x ۱۰۰ میلیمتر (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

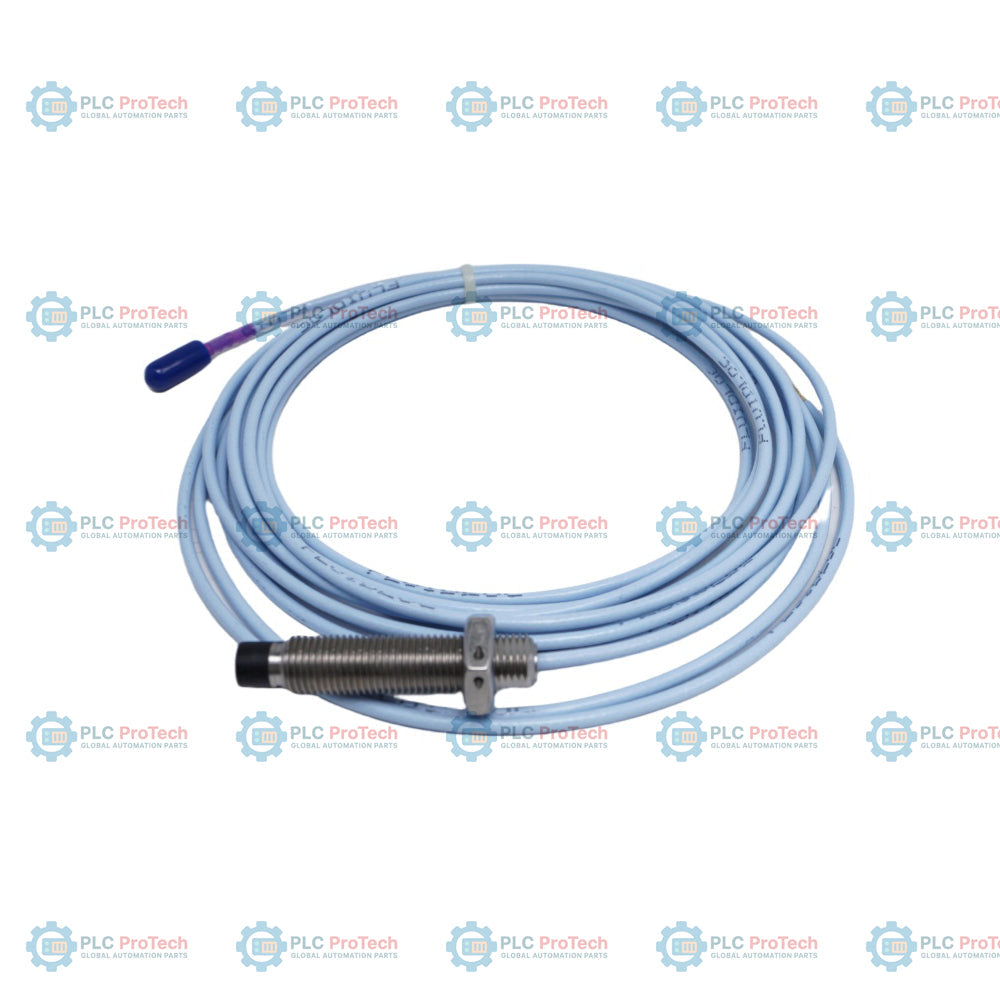

330703-000-060-50-02-05 این پیکربندی بدون زره از پروب مجاورت 3300 XL با قطر ۱۱ میلیمتر و بدنه متریک را مشخص می‌کند. این دستگاه دارای رزوه متریک M14 x 1.5 (330703) با طول بدون رزوه ۰ میلیمتر (گزینه 000)، طول کلی بدنه ۶۰ میلیمتر (گزینه 060) و طول کل ۵٫۰ متر (گزینه 50) است. این دستگاه به رابط کواکسیال مینیاتوری استاندارد ClickLoc (گزینه 02) مجهز است و دارای تأییدیه‌های متعدد سازمان‌های ذی‌صلاح برای محیط‌های خطرناک (گزینه 05) است.
این پیکربندی برای اندازه‌گیری بدون تماس ارتعاش و جابه‌جایی شفت در ماشین‌هایی با یاتاقان‌های فیلم سیال استفاده می‌شود. نوک بزرگ‌تر پروب ۱۱ میلی‌متری دامنه اندازه‌گیری خطی گسترده ۴٫۰ میلیمتر (۱۶۰ میل) را فراهم می‌کند که از سیستم‌های مبدل استاندارد ۸ میلی‌متری بیشتر است. این محصول برای اندازه‌گیری موقعیت محوری (رانشی)، انبساط تفاضلی توربین بخار و پایش موقعیت میله کمپرسورهای رفت‌وبرگشتی استفاده می‌شود. کابل یکپارچه پروب با طول ۵٫۰ متر مستقیماً به حسگر Proximitor متناظر ۵ متری متصل می‌شود و نیاز به کابل رابط جداگانه را از بین می‌برد و رابط‌های اتصال را کاهش می‌دهد.
| گزینه / بخش | کد روی این SKU | شرح / معنا |
|---|---|---|
| مدل پایه | 330703 | پروب مجاورت 3300 XL با قطر ۱۱ میلیمتر، رزوه متریک M14 x 1.5، بدون زره |
| A: گزینه طول بدون رزوه | 000 | طول بدون رزوه ۰ میلیمتر |
| B: گزینه طول کلی بدنه | 060 | طول کلی بدنه ۶۰ میلیمتر |
| C: گزینه طول کل | 50 | طول کل ۵٫۰ متر (۱۶٫۴ فوت) |
| D: گزینه نوع رابط و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E: گزینه تأییدیه سازمان | 05 | تأییدیه‌های متعدد (CSA، ATEX، IECEx) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره مدل | 330703-000-060-50-02-05 |
| سیستم / سری | سیستم مبدل مجاورتی 3300 XL با نوک 11 میلی‌متری |
| قطر نوک پروب | 11 میلیمتر |
| مشخصات رزوه | رزوه متریک M14 x 1.5 |
| طول بدون رزوه | 0 میلیمتر |
| طول کلی بدنه | 60 میلیمتر |
| طول کل | 5.0 متر (16.4 فوت) |
| ساختار کابل | کابل تری‌اکسیال 75 اهم، با عایق فلورو‌اتیلن پروپیلن (FEP)، روکش استاندارد بدون آرمور |
| نوع کانکتور | کانکتور کواکسیال مینیاتوری ClickLoc (نری) |
| ضریب مقیاس (ISF) | 3.94 V/mm (100 mV/mil) به‌علاوه یا منهای 10٪ |
| محدوده خطی | 4.0 میلیمتر (160 میل)، معمولاً از 0.5 میلیمتر تا 4.5 میلیمتر |
| جنس نوک پروب | پلی‌فنیلن سولفید (PPS) |
| جنس بدنه | فولاد زنگ‌نزن AISI 304 (SST) |
| مقاومت DC پروب | 7.2 به‌علاوه یا منهای 0.8 اهم (هادی مرکزی تا هادی بیرونی) |
| گشتاور پیشنهادی بدنه | 21.1 N-m (187 in-lb) |
| حداکثر گشتاور بدنه | 63.3 N-m (560 in-lb) |
| حداقل شعاع خم کابل | 25.4 میلیمتر (1.0 اینچ) |
| محدوده دمای کاری | -52 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد (-62 درجه فارنهایت تا +351 درجه فارنهایت) |
| رطوبت نسبی | رطوبت متراکم‌شونده ۱۰۰٪، غیرقابل غوطه‌وری در صورت محافظت از کانکتورها |
| جنس آب‌بند فشاری | آب‌بند فشار تفاضلی اورینگ Viton بین نوک و بدنه |
این پیکربندی پروب، در صورت سفارش با گزینه 05، دارای چندین گواهی است:
