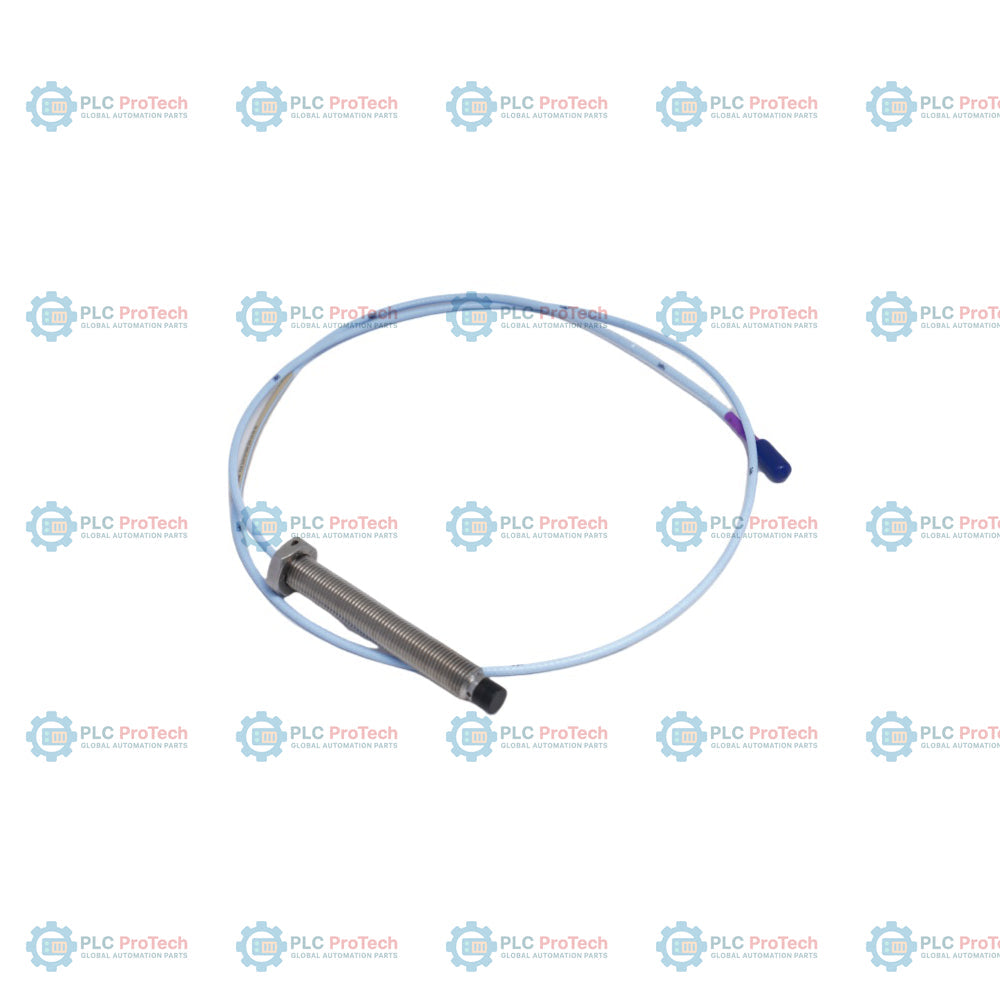

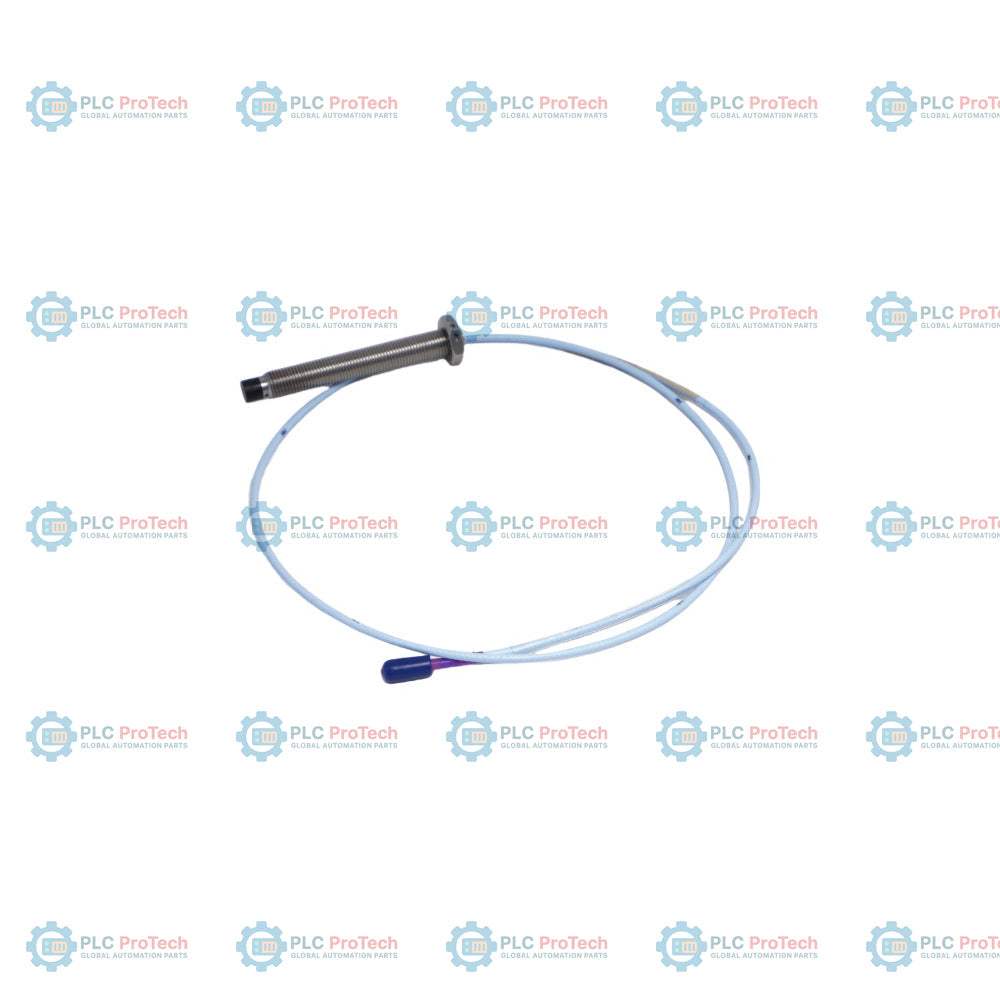

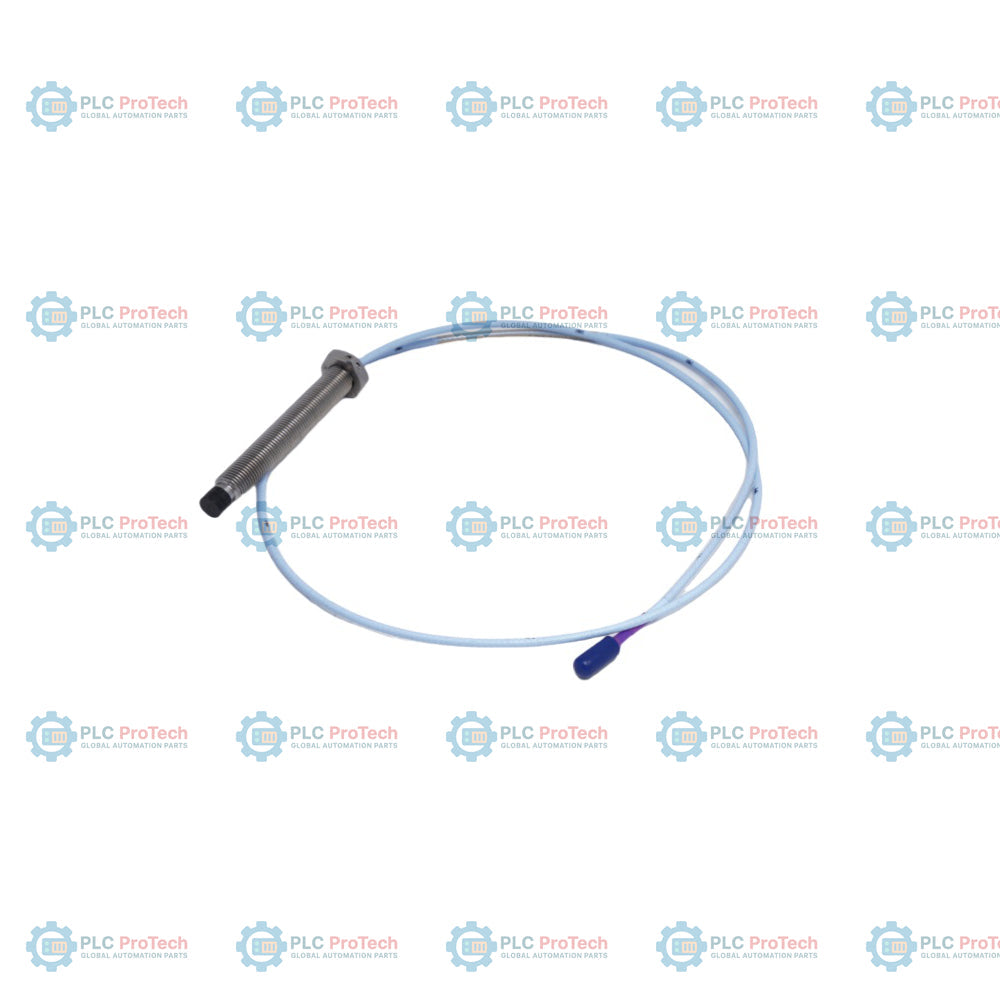

پروب مجاورتی 11 میلی‌متری Bently Nevada 330703-000-100-10-02-00 3300 XL

Q: مشخصات فیزیکی رزوه و زره این پروب چیست؟

این پروب دارای رزوه متریک M14 x 1.5 است و بدون زره عرضه میشود (کابل سهمحوره FEP بدون زره).

Q: طول بخش بدون رزوه و طول کلی بدنه برای این کد گزینه چقدر است؟

گزینه 000 طول بدون رزوه 0 میلیمتر را مشخص میکند (یعنی کاملاً رزوهدار است) و گزینه 100 طول کلی بدنه 100 میلیمتر را مشخص میکند.

Q: طول کل این پروب مجاورتی چقدر است؟

گزینه 10 طول کل پروب را 1.0 متر (3.3 فوت) مشخص میکند. برای مطابقت با طول کل سیستم، باید با یک کابل رابط مناسب استفاده شود.

SKU 330703-000-100-10-02-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330703-000-100-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورتی ۱۱ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلی‌متر x ۱۰۰ میلی‌متر x ۱۰۰ میلی‌متر (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

330703-000-100-10-02-00: پروب مجاورت 3300 XL 11 میلی‌متری با رزوه متریک M14 x 1.5 و بدون زره کابل. این پیکربندی خاص شامل بدنه کاملاً رزوه‌دار ۱۰۰ میلی‌متری (طول بدون رزوه ۰ میلی‌متر)، کابل استاندارد تری‌اکسیال ۱٫۰ متری، اتصال‌دهنده کواکسیال مینیاتوری ClickLoc بدون محافظ اتصال‌دهنده و بدون الزامات تأییدیه سازمان‌های ذی‌صلاح است.

این پروب مجاورت به‌عنوان حسگر جابه‌جایی جریان گردابیِ بدون تماس، در یک سامانه مبدل 3300 XL 11 میلی‌متری کار می‌کند. این پروب برای اندازه‌گیری موقعیت ایستا یا ارتعاش دینامیکی در ماشین‌آلات دوار حیاتی، مانند توربین‌های بخار، توربین‌های گاز، کمپرسورها و جعبه‌دنده‌ها طراحی شده است. پروب با کابل رابط 3300 XL 11 میلی‌متری و حسگر Proximitor مدل 330780 یکپارچه می‌شود تا در بازه اندازه‌گیری ۴٫۰ میلی‌متر (۱۶۰ میل)، ولتاژ خروجی خطی ۳٫۹۴ ولت بر میلی‌متر (۱۰۰ میلی‌ولت بر میل) ارائه دهد.

ویژگی‌ها

طراحی رزوه متریک با رزوه دقیق M14 x 1.5 و کابل تری‌اکسیال FEP بدون زره.
بدنه کاملاً رزوه‌دار با طول ۱۰۰ میلی‌متر (طول بدون رزوه ۰ میلی‌متر)، مناسب برای نصب در فرورفتگی‌های عمیق مکانیکی.
اتصال‌دهنده کواکسیال مینیاتوری ClickLoc برای جلوگیری از شل‌شدن اتصالات کواکسیال، به‌طور ایمن قفل می‌شود.
ساختار اتصال‌دهنده برنجی با روکش طلا، یکپارچگی انتقال سیگنال را به حداکثر می‌رساند.
کابل استاندارد تری‌اکسیال FEP کواکسیال ۷۵ اهم، مقاومت بالایی در برابر مواد شیمیایی و دما فراهم می‌کند.
روش قالب‌گیری TipLoc اتصال مستحکمی بین نوک PPS و بدنه فولادی ضدزنگ ایجاد می‌کند.
مهره قفل‌کن همراه با سوراخ‌های ازپیش‌دریل‌شده برای سیم ایمنی، جهت تضمین مقاومت بالا در برابر ارتعاش.

کاربردها

پایش ارتعاش شفت و موقعیت محوری توربین‌های صنعتی بخار و گاز.
اندازه‌گیری موقعیت شفت و ارتعاش شعاعی کمپرسور گریز از مرکز.
پایش جابه‌جایی محوری روتور ژنراتور و انبساط تفاضلی.
تشخیص ارتعاش دینامیکی شعاعی یاتاقان راهنمای توربین برق‌آبی.
محافظت از ماشین‌آلات دوار در مناطق صنعتی فاقد خطرات خاص.

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330703-000-100-10-02-00	پروب مجاورت 3300 XL 11 میلی‌متری، رزوه M14 x 1.5، بدون زره
A: گزینه طول بدون رزوه	000	طول بدون رزوه ۰ میلی‌متر (بدنه کاملاً رزوه‌دار)
B: گزینه طول کلی بدنه	100	طول کلی بدنه ۱۰۰ میلی‌متر (پیکربندی رزوه متریک)
C: گزینه طول کلی	10	طول کلی ۱٫۰ متر (۳٫۳ فوت)
D: گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد
E: گزینه تأییدیه سازمانی	00	نیازی به تأییدیه نیست

مشخصات فنی

پارامتر	مقدار / مشخصات
تولیدکننده	Bently Nevada (Baker Hughes)
شماره قطعه / مدل	330703-000-100-10-02-00
خانواده مبدل	سیستم مبدل مجاورتی 3300 XL با پروب 11 میلی‌متری
اندازه رزوه	رزوه متریک M14 x 1.5
گزینه زره	بدون زره
محدوده خطی	4.0 میلی‌متر (160 میل)، با شروع از 0.5 میلی‌متر (20 میل) از هدف
ضریب مقیاس افزایشی (ISF)	3.94 V/mm (100 mV/mil) ‎+/-10٪ (کالیبره‌شده برای فولاد AISI 4140)
پاسخ فرکانسی	0 تا 8 کیلوهرتز (+0، ‎-3 دسی‌بل معمول)
تنظیم فاصله توصیه‌شده	2.5 میلی‌متر (100 میل)
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس بدنه پروب	فولاد زنگ‌نزن AISI 304 (SST)
مشخصات کابل	تری‌اکسیال 75 اهم، عایق‌شده با فلورو اتیلن پروپیلن (FEP)
نوع کانکتور	کانکتور کواکسیال ClickLoc مینیاتوری
جنس کانکتور	برنج با روکش طلا
حداکثر گشتاور مجاز بدنه	63.3 N-m (560 in-lb)
گشتاور توصیه‌شده بدنه	21.1 N-m (187 in-lb)
حداکثر درگیری رزوه	21 میلی‌متر
حداقل شعاع خم	25.4 میلی‌متر (1.0 اینچ)
استحکام کششی پروب	حداکثر 330 N (75 lb) از بدنه پروب تا سرسیم پروب
دمای کارکرد و نگهداری	از ‎-52 درجه سانتی‌گراد تا ‎+177 درجه سانتی‌گراد (‎-62 درجه فارنهایت تا ‎+351 درجه فارنهایت)
مقاومت در برابر رطوبت	100٪ چگالش، غیرقابل‌غوطه‌وری با کانکتورهای محافظت‌شده (آزمایش‌شده طبق IEC 68-2-3 گرمای مرطوب)

راهنمای نصب

برای جلوگیری از اثرات لبه‌ای و حفظ دقت سیستم، بررسی کنید قطر ناحیه هدف روی شفت حداقل 30.5 میلی‌متر باشد.
برای جلوگیری از گیرکردن سازه‌ای، طول درگیری رزوه برای بدنه پروب M14 x 1.5 نباید از 21 میلی‌متر بیشتر شود.
مطمئن شوید پروب با گشتاور توصیه‌شده 21.1 N-m سفت شده است و هرگز از حداکثر گشتاور مجاز 63.3 N-m تجاوز نکنید.
برای جلوگیری از افت سیگنال یا آسیب به مغزی کابل، هنگام مسیریابی حداقل شعاع خم کابل 25.4 میلی‌متر (1.0 اینچ) را حفظ کنید.
قرار دادن نوک پروب در معرض دماهای کمتر از ‎-34 درجه سانتی‌گراد (‎-29 درجه فارنهایت) ممکن است یکپارچگی آب‌بندی فشار را به خطر بیندازد.

انطباق و گواهی‌ها

نشان CE (مصونیت در برابر RFI/EMI هنگام نصب در یک زنجیره مبدل سازگار 3300 XL)
دستورالعمل EMC 2014/30/EU: EN 61000-6-2 (مصونیت صنعتی)، EN 61000-6-4 (انتشار صنعتی)
مطابق با دستورالعمل RoHS 2011/65/EU و China RoHS
مطابق با بخش ۱۵ مقررات FCC

FAQ

مشخصات فیزیکی رزوه و زره این پروب چیست؟

این پروب دارای رزوه متریک M14 x 1.5 است و بدون زره عرضه می‌شود (کابل سه‌محوره FEP بدون زره).

طول بخش بدون رزوه و طول کلی بدنه برای این کد گزینه چقدر است؟

گزینه 000 طول بدون رزوه 0 میلی‌متر را مشخص می‌کند (یعنی کاملاً رزوه‌دار است) و گزینه 100 طول کلی بدنه 100 میلی‌متر را مشخص می‌کند.

چه نوع کانکتوری همراه این مجموعه پروب ارائه می‌شود؟

این پیکربندی با یک کانکتور کواکسیال مینیاتوری استاندارد ClickLoc (گزینه 02)، بدون محافظ اضافی کانکتور، عرضه می‌شود.

طول کل این پروب مجاورتی چقدر است؟

گزینه 10 طول کل پروب را 1.0 متر (3.3 فوت) مشخص می‌کند. برای مطابقت با طول کل سیستم، باید با یک کابل رابط مناسب استفاده شود.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
