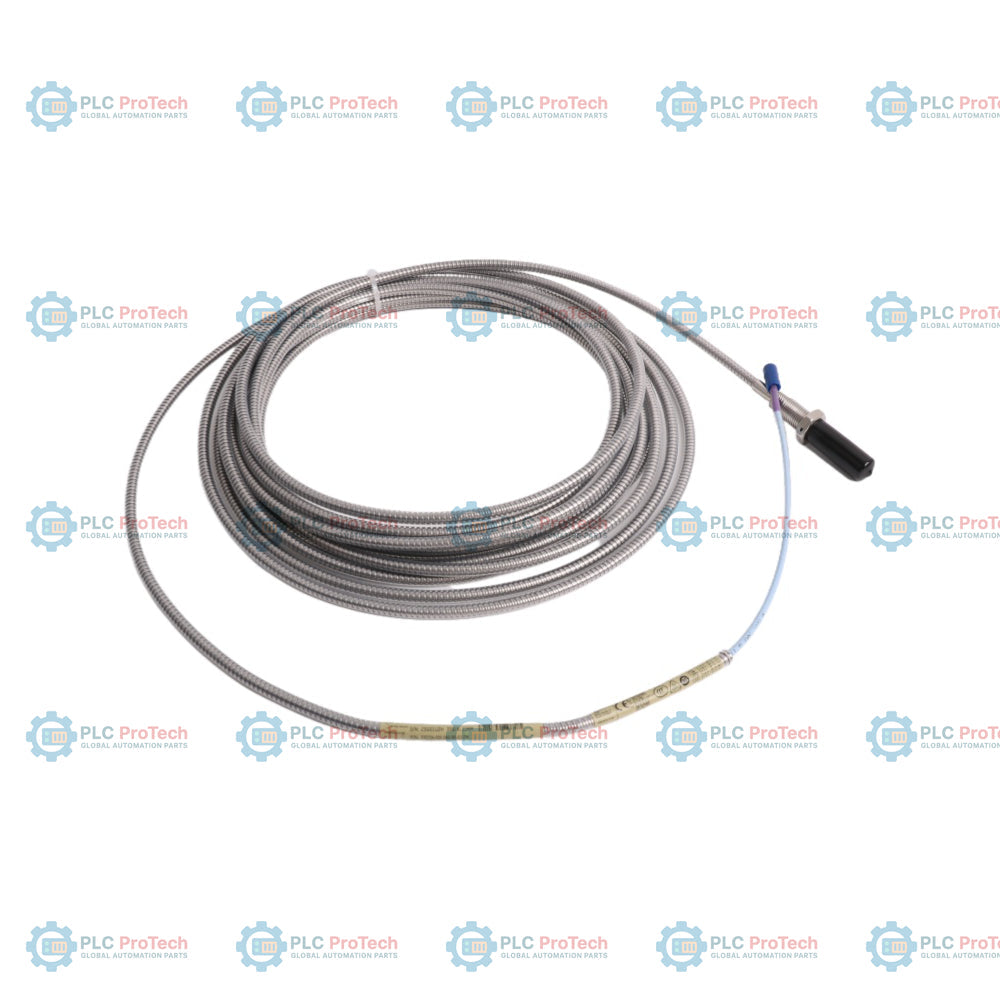

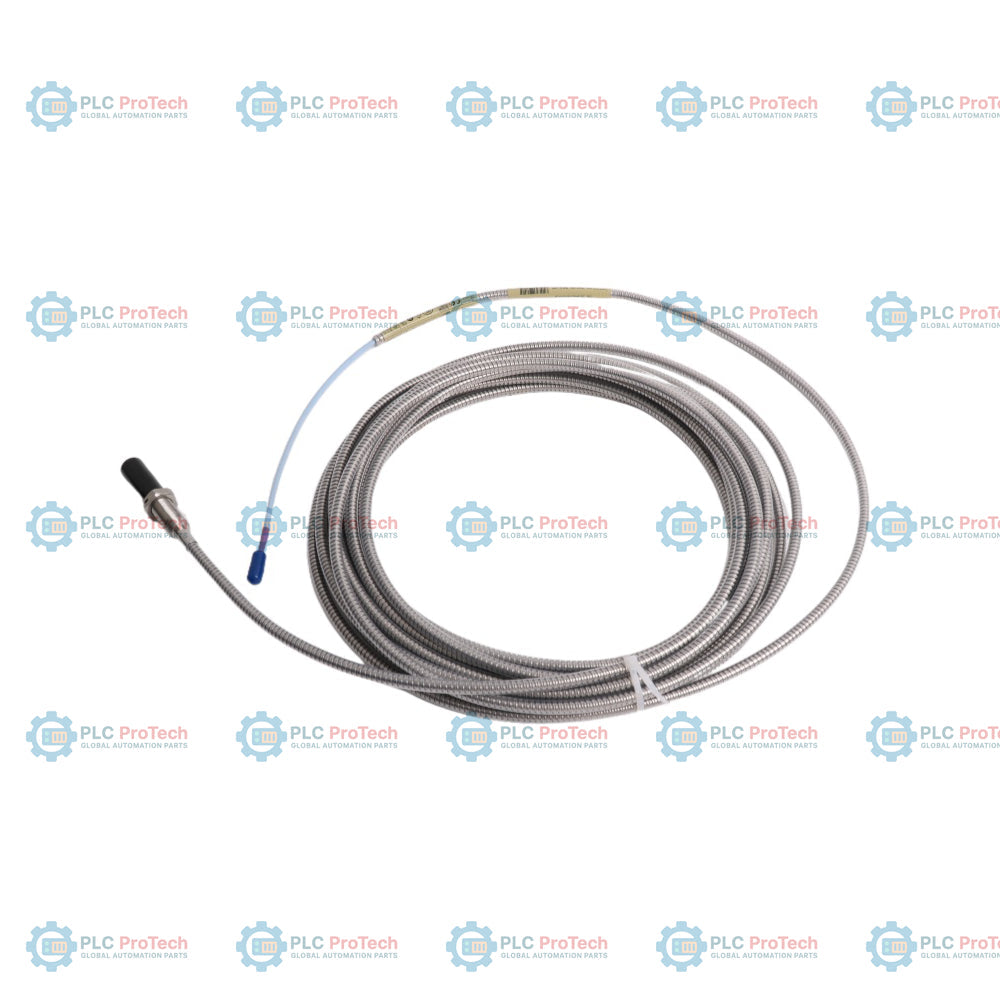

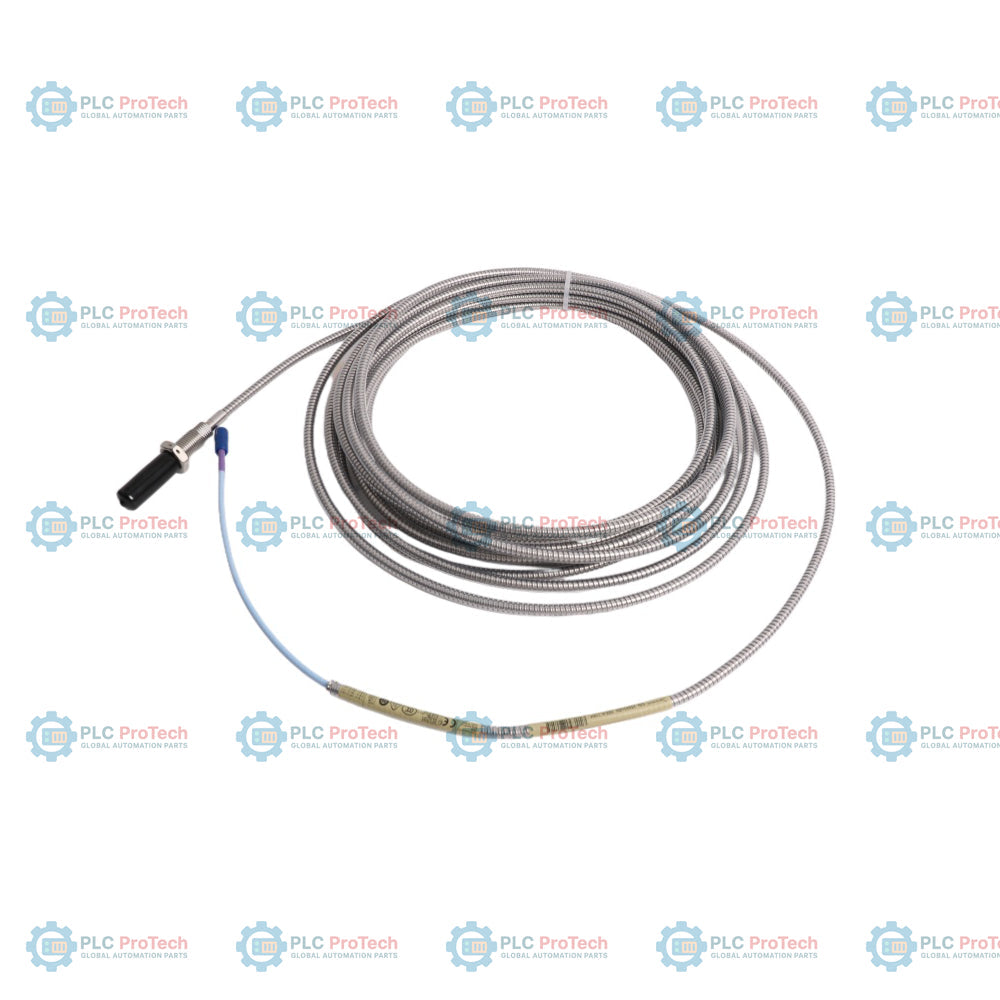

گزینه 000 (طول بدون رزوه ۰ میلیمتر)، گزینه 060 (طول کلی بدنه ۶۰ میلیمتر) و گزینه 90 (طول کلی ۹٫۰ متر)، این پیکربندی رزوهدار متریک و زرهدار از Bently Nevada 330704-000-060-90-02-00، یعنی پروب مجاورتی ۱۱ میلیمتری 3300 XL با جریان گردابی و بدون تماس، را مشخص میکنند. این قطعه مبدل صنعتی بهعنوان بخشی از یک سیستم مجاورتی 3300 XL 11 mm عمل میکند و ولتاژ خروجی خطی متناسب با فاصله بین نوک پروب و سطح هدف، مانند یک شفت دوار، تولید میکند. رزوه متریک M14 x 1.5 و زره انعطافپذیر استاندارد، آن را برای نصب در محفظههای ماشینآلاتی که در معرض ضربههای فیزیکی، رطوبت یا آلایندههای سیال هستند، مناسب میسازد.
این گونه خاص دارای روکش زرهی انعطافپذیر از فولاد ضدزنگ AISI 302 با پوشش بیرونی FEP است که از کابل تریاکسیال ۷۵ اهمی زیرین در برابر سایش و فرسودگی فیزیکی محافظت میکند. برخلاف پیکربندیهای دارای محافظهای یکپارچه کانکتور (گزینه 01)، این واحد به کانکتور کواکسیال مینیاتوری استاندارد ClickLoc (گزینه 02) مجهز شده است و امکان اتصال استاندارد را بدون روکشهای محافظ اضافی فراهم میکند. همچنین این محصول با تأییدیه سازمانی گزینه 00 عرضه میشود که برای کاربردهای پایش عمومی و غیرخطرناک تعیین شده است.
این پروب مجاورتی در سیستمهای حفاظت از ماشینآلات صنعتی برای پایش موقعیت محوری، ارتعاش شعاعی و جابهجایی شفت استفاده میشود. این پروب معمولاً روی ماشینآلات دوار حیاتی، از جمله توربینهای بخار (برای اندازهگیری انبساط تفاضلی) و کمپرسورهای رفتوبرگشتی (برای ردیابی افت میله و موقعیت میله) نصب میشود؛ یعنی در مواردی که حفاظت مکانیکی فیزیکی با استفاده از زره ضروری است.
| گزینه / بخش | کد روی این SKU | شرح / معنی |
|---|---|---|
| شماره قطعه قابل سفارش | 330704-000-060-90-02-00 | پراب مجاورتی 3300 XL 11 mm، رزوه M14 x 1.5، با زره |
| A - گزینه طول بدون رزوه | 000 | طول بدون رزوه 0 mm |
| B - گزینه طول کلی محفظه | 060 | طول کلی محفظه 60 mm |
| C - گزینه طول کل | 90 | طول کل 9.0 متر (29.5 فوت) |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه سازمانهای ذیصلاح | 00 | لازم نیست (کاربری عمومی) |
| سازنده | Bently Nevada |
| مدل / شماره قطعه | 330704-000-060-90-02-00 |
| نوع سیستم | سیستم مبدل مجاورتی 3300 XL 11 mm |
| مشخصات رزوه | رزوه متریک M14 x 1.5 |
| محافظت زرهی | زره انعطافپذیر از فولاد زنگنزن AISI 302 با روکش بیرونی FEP |
| طول بدون رزوه | 0 mm |
| طول محفظه | 60 mm |
| طول کل کابل | 9.0 متر (29.5 فوت) |
| نوع کانکتور | کانکتور کواکسیال مینیاتوری ClickLoc (برنج با روکش طلا) |
| محدوده خطی | 4.0 mm (160 mils)، با شروع از 0.5 mm (20 mils) از هدف |
| ضریب مقیاس افزایشی (ISF) | 3.94 V/mm (100 mV/mil) اسمی |
| دقت سیستم (انحراف DSL) | کمتر از +/-0.10 mm (+/-4 mils) تحت کالیبراسیون استاندارد |
| پاسخ فرکانسی | 0 تا 8 kHz (+0، -3 dB معمول) |
| جنس نوک پراب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پراب | فولاد زنگنزن AISI 304 (SST) |
| عایق کابل | تریاکسیال 75 ohm، با عایق فلورواتیلن پروپیلن (FEP) |
| حداکثر گشتاور محفظه | حداکثر 63.3 N-m (560 in-lb)؛ مقدار توصیهشده 21.1 N-m (187 in-lb) |
| حداکثر استحکام کششی نامی | 330 N (75 lb) از محفظه پراب تا سیم رابط پراب |
| دمای کارکرد و نگهداری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| آببندی محیطی | میعان 100٪، غیرقابلغوطهوری (در صورت محافظت از کانکتورها) |
هنگام نصب پراب رزوهمتریک، گشتاور نصب توصیهشده 21.1 N-m (187 in-lb) را برای محفظههای M14 x 1.5 تجاوز نکنید؛ زیرا تجاوز از 63.3 N-m (560 in-lb) میتواند به بدنه پراب آسیب برساند. برای جلوگیری از تداخل متقابل یا تأثیر اندازه هدف ناشی از سطوح فلزی مجاور، حداقل فاصله آزاد 30.5 mm را در اطراف نوک پراب رعایت کنید. کانکتورها باید تمیز، خشک و محکم باشند. حداقل شعاع خم کابل زرهدار پراب 25.4 mm (1.0 inch) است. برای جلوگیری از تداخل الکترومغناطیسی، اتصال زمین و شیلد سیستم مبدل باید تا مانیتور بهدرستی حفظ شود.
این پیکربندی عمومی (گزینه 00) برای مناطق غیرخطرناک طراحی شده و دارای نشانهای استاندارد انطباق زیر است:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330704-000-060-90-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت 11 میلیمتری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
گزینه 000 (طول بدون رزوه ۰ میلیمتر)، گزینه 060 (طول کلی بدنه ۶۰ میلیمتر) و گزینه 90 (طول کلی ۹٫۰ متر)، این پیکربندی رزوهدار متریک و زرهدار از Bently Nevada 330704-000-060-90-02-00، یعنی پروب مجاورتی ۱۱ میلیمتری 3300 XL با جریان گردابی و بدون تماس، را مشخص میکنند. این قطعه مبدل صنعتی بهعنوان بخشی از یک سیستم مجاورتی 3300 XL 11 mm عمل میکند و ولتاژ خروجی خطی متناسب با فاصله بین نوک پروب و سطح هدف، مانند یک شفت دوار، تولید میکند. رزوه متریک M14 x 1.5 و زره انعطافپذیر استاندارد، آن را برای نصب در محفظههای ماشینآلاتی که در معرض ضربههای فیزیکی، رطوبت یا آلایندههای سیال هستند، مناسب میسازد.
این گونه خاص دارای روکش زرهی انعطافپذیر از فولاد ضدزنگ AISI 302 با پوشش بیرونی FEP است که از کابل تریاکسیال ۷۵ اهمی زیرین در برابر سایش و فرسودگی فیزیکی محافظت میکند. برخلاف پیکربندیهای دارای محافظهای یکپارچه کانکتور (گزینه 01)، این واحد به کانکتور کواکسیال مینیاتوری استاندارد ClickLoc (گزینه 02) مجهز شده است و امکان اتصال استاندارد را بدون روکشهای محافظ اضافی فراهم میکند. همچنین این محصول با تأییدیه سازمانی گزینه 00 عرضه میشود که برای کاربردهای پایش عمومی و غیرخطرناک تعیین شده است.
این پروب مجاورتی در سیستمهای حفاظت از ماشینآلات صنعتی برای پایش موقعیت محوری، ارتعاش شعاعی و جابهجایی شفت استفاده میشود. این پروب معمولاً روی ماشینآلات دوار حیاتی، از جمله توربینهای بخار (برای اندازهگیری انبساط تفاضلی) و کمپرسورهای رفتوبرگشتی (برای ردیابی افت میله و موقعیت میله) نصب میشود؛ یعنی در مواردی که حفاظت مکانیکی فیزیکی با استفاده از زره ضروری است.
| گزینه / بخش | کد روی این SKU | شرح / معنی |
|---|---|---|
| شماره قطعه قابل سفارش | 330704-000-060-90-02-00 | پراب مجاورتی 3300 XL 11 mm، رزوه M14 x 1.5، با زره |
| A - گزینه طول بدون رزوه | 000 | طول بدون رزوه 0 mm |
| B - گزینه طول کلی محفظه | 060 | طول کلی محفظه 60 mm |
| C - گزینه طول کل | 90 | طول کل 9.0 متر (29.5 فوت) |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه سازمانهای ذیصلاح | 00 | لازم نیست (کاربری عمومی) |
| سازنده | Bently Nevada |
| مدل / شماره قطعه | 330704-000-060-90-02-00 |
| نوع سیستم | سیستم مبدل مجاورتی 3300 XL 11 mm |
| مشخصات رزوه | رزوه متریک M14 x 1.5 |
| محافظت زرهی | زره انعطافپذیر از فولاد زنگنزن AISI 302 با روکش بیرونی FEP |
| طول بدون رزوه | 0 mm |
| طول محفظه | 60 mm |
| طول کل کابل | 9.0 متر (29.5 فوت) |
| نوع کانکتور | کانکتور کواکسیال مینیاتوری ClickLoc (برنج با روکش طلا) |
| محدوده خطی | 4.0 mm (160 mils)، با شروع از 0.5 mm (20 mils) از هدف |
| ضریب مقیاس افزایشی (ISF) | 3.94 V/mm (100 mV/mil) اسمی |
| دقت سیستم (انحراف DSL) | کمتر از +/-0.10 mm (+/-4 mils) تحت کالیبراسیون استاندارد |
| پاسخ فرکانسی | 0 تا 8 kHz (+0، -3 dB معمول) |
| جنس نوک پراب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پراب | فولاد زنگنزن AISI 304 (SST) |
| عایق کابل | تریاکسیال 75 ohm، با عایق فلورواتیلن پروپیلن (FEP) |
| حداکثر گشتاور محفظه | حداکثر 63.3 N-m (560 in-lb)؛ مقدار توصیهشده 21.1 N-m (187 in-lb) |
| حداکثر استحکام کششی نامی | 330 N (75 lb) از محفظه پراب تا سیم رابط پراب |
| دمای کارکرد و نگهداری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| آببندی محیطی | میعان 100٪، غیرقابلغوطهوری (در صورت محافظت از کانکتورها) |
هنگام نصب پراب رزوهمتریک، گشتاور نصب توصیهشده 21.1 N-m (187 in-lb) را برای محفظههای M14 x 1.5 تجاوز نکنید؛ زیرا تجاوز از 63.3 N-m (560 in-lb) میتواند به بدنه پراب آسیب برساند. برای جلوگیری از تداخل متقابل یا تأثیر اندازه هدف ناشی از سطوح فلزی مجاور، حداقل فاصله آزاد 30.5 mm را در اطراف نوک پراب رعایت کنید. کانکتورها باید تمیز، خشک و محکم باشند. حداقل شعاع خم کابل زرهدار پراب 25.4 mm (1.0 inch) است. برای جلوگیری از تداخل الکترومغناطیسی، اتصال زمین و شیلد سیستم مبدل باید تا مانیتور بهدرستی حفظ شود.
این پیکربندی عمومی (گزینه 00) برای مناطق غیرخطرناک طراحی شده و دارای نشانهای استاندارد انطباق زیر است:
