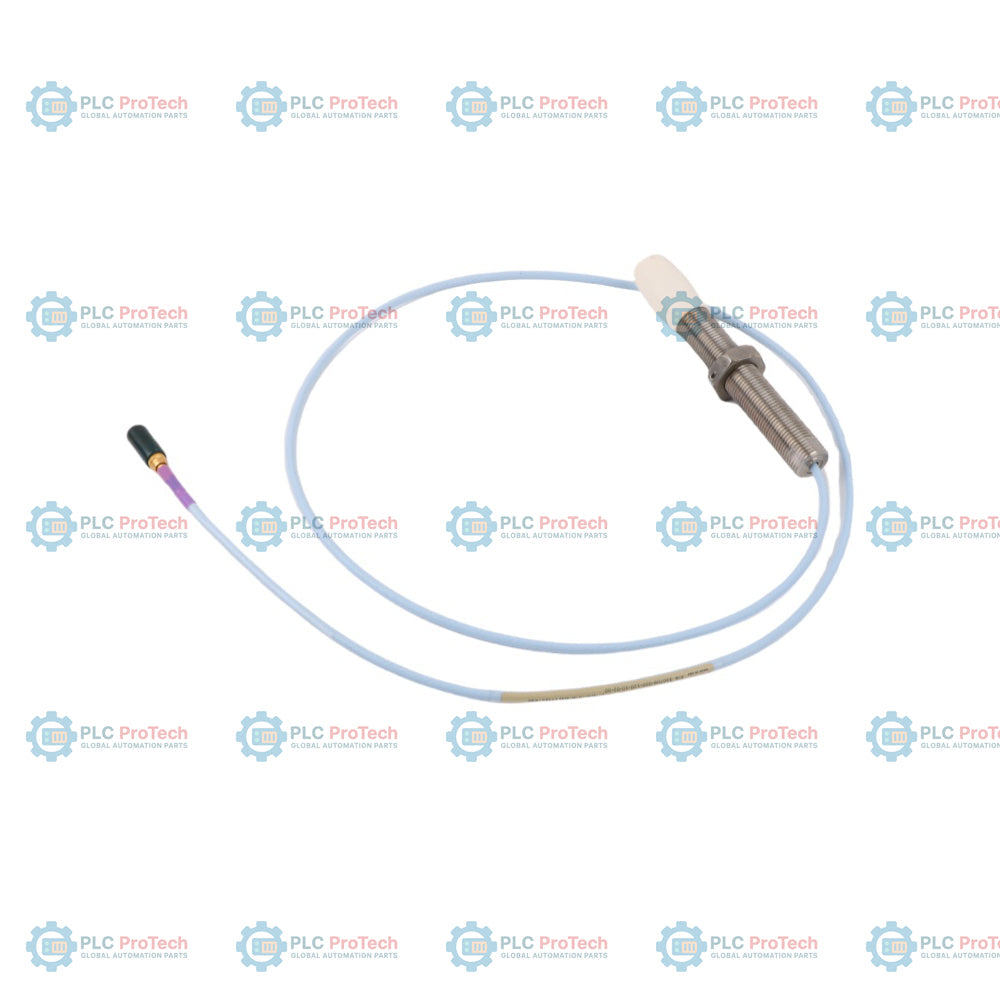

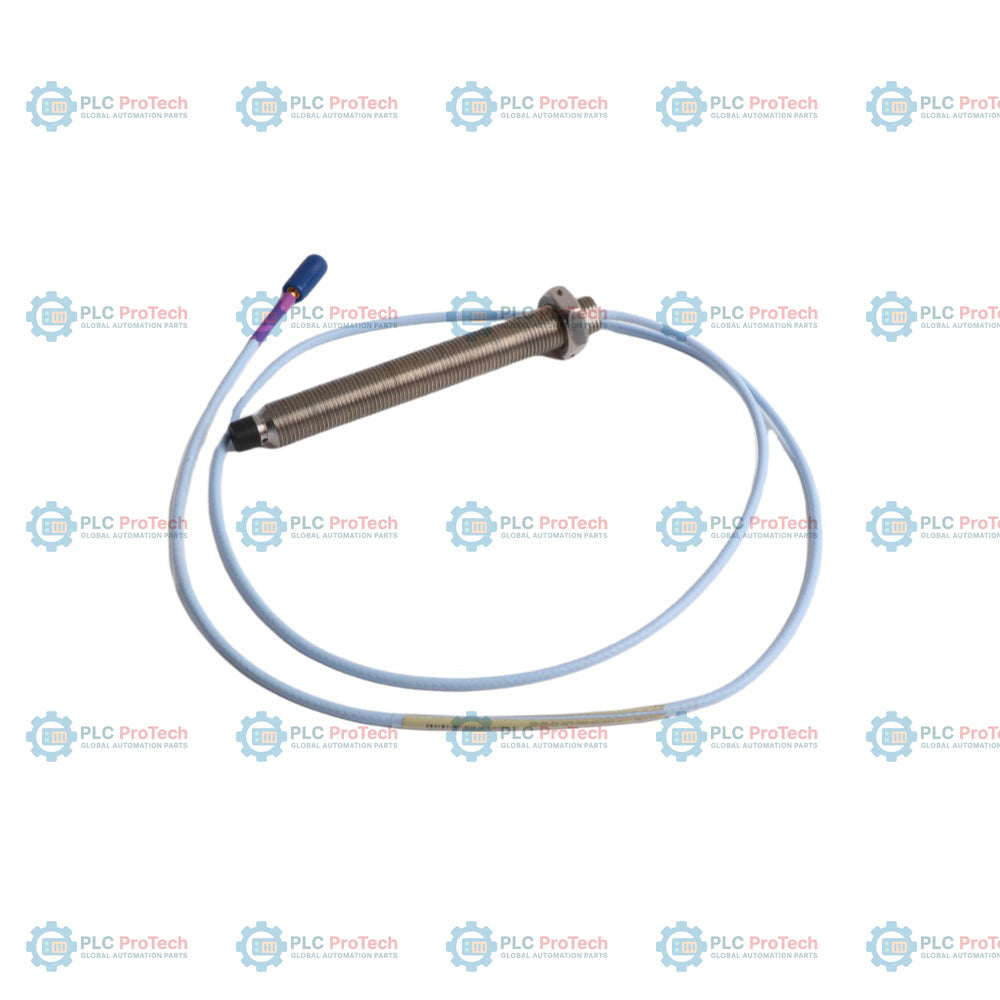

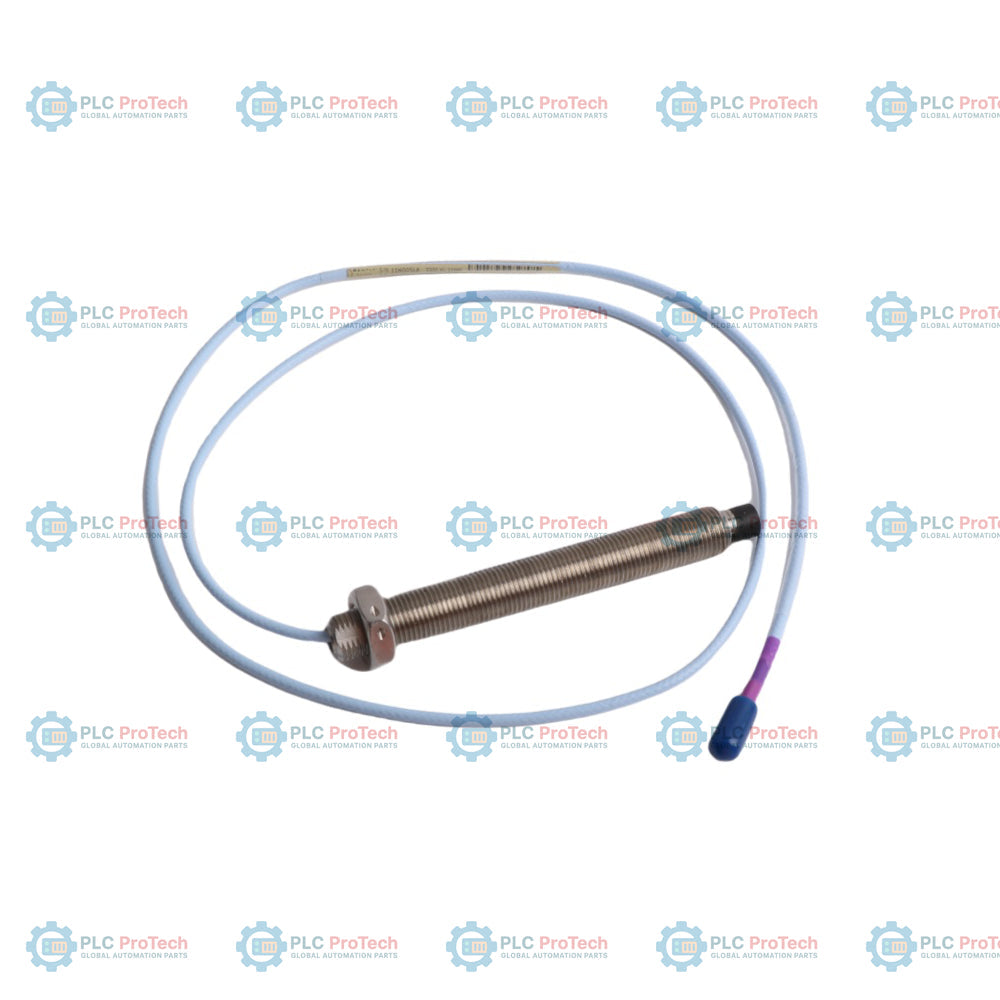

گزینه 00 (طول بدون رزوه ۰ میلیمتر) و گزینه 12 (کانکتور کواکسیال ClickLoc و کابل FluidLoc) پیکربندی این پروب مجاورتی 3300 XL 11 میلیمتری را مشخص میکنند — 330709-00-05-10-12-05، یک پروب مجاورتی 3300 XL 11 میلیمتری با جریان گردابی. این مدل اندازهگیریهای جابهجایی بدون تماس را در یک زنجیره پایش 3300 XL 11 میلیمتری فراهم میکند و با رزوه متریک M16 x 1.5 و بدون زره فولاد ضدزنگ کار میکند. پیکربندی کابل FluidLoc از نشت روغن و سیال از محفظه ماشین به داخل کابل جلوگیری میکند و آن را برای کاربردهایی مناسب میسازد که در آن مهار روانکنندهها یا سیالات فرایندی ضروری است.
این پروب با حسگر مجاورتی 3300 XL 11 میلیمتری Proximitor (مانند سری 330780) و کابل رابط 330730 کار میکند. این مجموعه یک سیستم مبدل تشکیل میدهد که برای فولاد AISI 4140 کالیبره شده و محدوده خطی ۴٫۰ میلیمتر را با ضریب مقیاس ۳٫۹۴ V/mm (۱۰۰ mV/mil) ایجاد میکند. این پیکربندی شامل تأییدیههای متعدد (گزینه 05) است و با الزامات نصب در محیطهای خطرناک مطابقت دارد.
| بخش گزینه | مقدار کد | معنا / مشخصات |
|---|---|---|
| شماره قطعه قابل سفارش | 330709-00-05-10-12-05 | پروب مجاورتی 3300 XL 11 میلیمتری، رزوه M16 x 1.5، بدون زره |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه ۰ میلیمتر (۰٫۰ اینچ) |
| B - گزینه طول کلی بدنه | 05 | طول کلی بدنه ۵۰ میلیمتر |
| C - گزینه طول کلی | 10 | طول کلی ۱٫۰ متر (۳٫۳ فوت) |
| D - گزینه نوع کانکتور و کابل | 12 | کانکتور کواکسیال ClickLoc مینیاتوری، کابل FluidLoc (بدون محافظ کانکتور) |
| E - گزینه تأییدیه سازمان | 05 | چندین تأییدیه (از جمله CSA، ATEX و IECEx) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 330709-00-05-10-12-05 |
| نوع سیستم | سیستم مبدل مجاورتی 3300 XL 11 mm |
| نوع رزوه | رزوه متریک M16 x 1.5 |
| گزینه زره | بدون زره فولادی زنگنزن (بدون زره) |
| محدوده خطی | 4.0 mm (160 mils)، با شروع از فاصله 0.5 mm (20 mils) از هدف |
| فاصله توصیهشده | 2.5 mm (100 mils) |
| خروجی سیستم (ضریب مقیاس) | 3.94 V/mm (100 mV/mil) |
| پاسخ فرکانسی | 0 تا 8 kHz (+0، -3 dB معمولی) |
| جنس هدف / کالیبراسیون | فولاد AISI 4140 (حداقل قطر سطح صاف: 31 mm / 1.2 in) |
| مقاومت DC پروب | 5.9 ohms +/- 0.5 ohms (بین هادی مرکزی و هادی بیرونی) |
| نوع کابل | کابل تریاکسیال FluidLoc با امپدانس 75 ohm و عایق فلورواتیلن پروپیلن (FEP) |
| قطر کابل | حداکثر قطر 3.9 mm (0.16 in) برای کابل FluidLoc |
| نوع کانکتور | کانکتور کواکسیال نری Miniature از نوع ClickLoc |
| جنس کانکتور | برنج با روکش طلا |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پروب | فولاد زنگنزن AISI 304 (SST) |
| استحکام کششی (حداکثر) | 330 N (75 lb) از بدنه پروب تا سیم رابط |
| دمای کارکرد/ذخیرهسازی | -52 degC تا +177 degC (-62 degF تا +351 degF) |
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330709-00-05-10-12-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت 11 میلیمتری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
