بنتلی نوادا 330710-00-05-50-02-CN پراب نزدیکی 11 میلی‌متر 3300 XL

مروری بر محصول

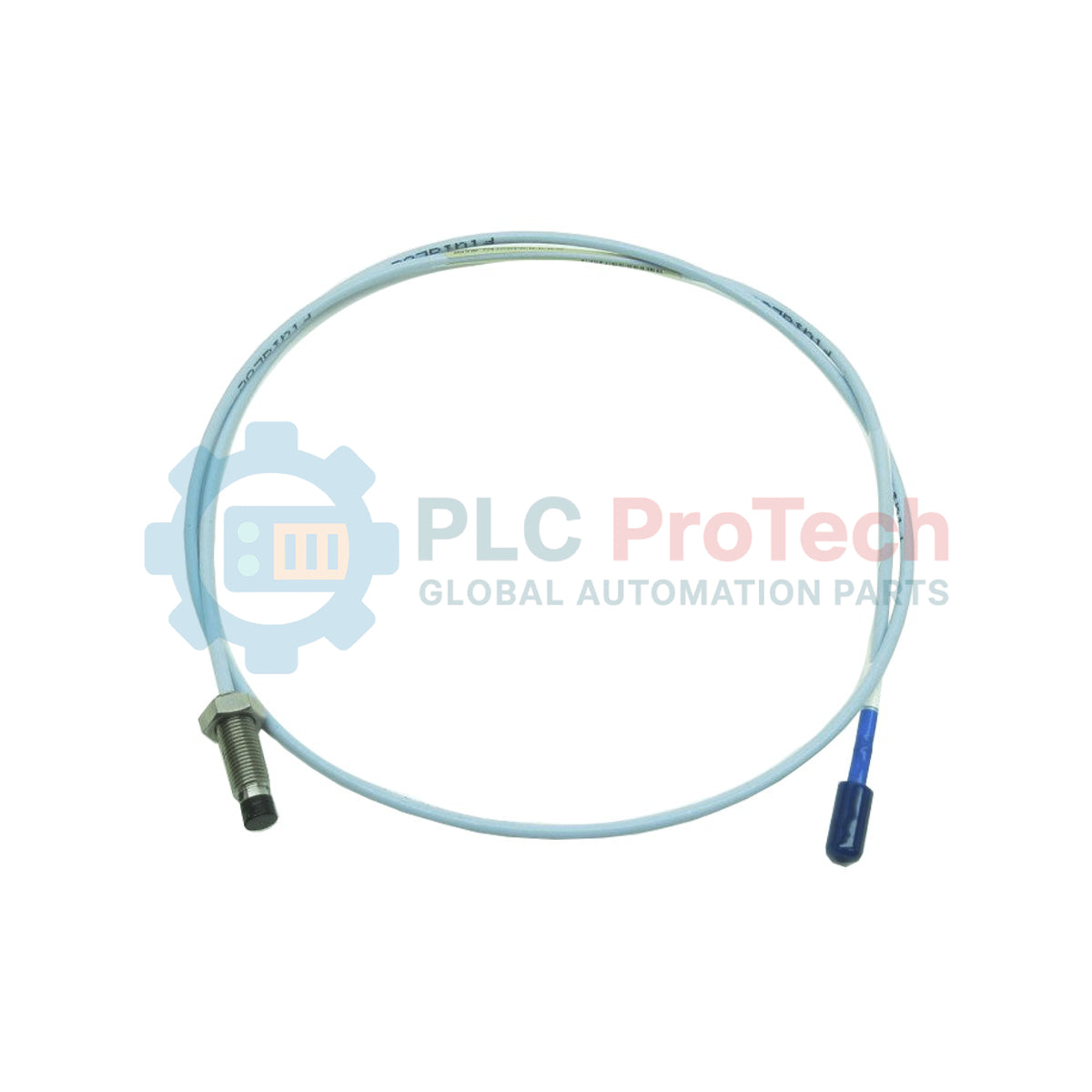

 330710-00-05-50-02-CN یک حسگر جابجایی با عملکرد بالا است که برای حفاظت از ماشین‌آلات حیاتی در کاربردهای صنعتی سنگین طراحی شده است. به عنوان یک جزء کلیدی از سری 3300 XL با قطر 11 میلی‌متر، این پروب به‌طور خاص برای پایش ارتعاش و موقعیت بدون تماس در برد بلند طراحی شده است، جایی که پروب استاندارد 8 میلی‌متری محدوده خطی لازم را ندارد. این حسگر به طور گسترده در توربین‌های بخار بزرگ، کمپرسورهای با ظرفیت بالا و ژنراتورهای برق‌آبی در صنایع تولید برق و پتروشیمی به کار می‌رود. با ارائه داده‌های دقیق شفت،  330710-00-05-50-02-CN امکان تشخیص زودهنگام ناپایداری مکانیکی را فراهم می‌کند که به طور قابل توجهی خطر خرابی فاجعه‌بار دارایی‌ها را کاهش داده و زمان توقف ناخواسته در عملیات‌های حیاتی را به حداقل می‌رساند.

توضیح پسوند

شماره مدل  330710-00-05-50-02-CN از یک سیستم کدگذاری استاندارد برای تعریف مشخصات مکانیکی و مقرراتی آن پیروی می‌کند:

• 330710: پروب 3300 XL با قطر 11 میلی‌متر، رزوه متریک M16 x 1.5 و زره فولادی ضدزنگ یکپارچه.

• -00 (طول بدون رزوه): نشان‌دهنده بدنه پروب کاملاً رزوه شده با 0 میلی‌متر طول بدون رزوه است.

• -05 (طول کلی بدنه): طول بدنه کوتاه 50 میلی‌متر، ایده‌آل برای براکت‌های نصب جمع‌وجور.

• -50 (طول کل): طول کل الکتریکی 5.0 متر (16.4 فوت)، هماهنگ با کالیبراسیون‌های استاندارد سیستم.

• -02 (کانکتور/کابل): دارای کانکتور کوچک کواکسیال ClickLoc و کابل استاندارد محافظت شده با زره مقاوم.

• -CN (گواهی‌نامه چین): تأییدیه‌های اجباری مخصوص چین. محصول به طور کامل توسط  NEPSI گواهی شده و دارای  CCC (گواهی اجباری چین) برای ایمنی ضدانفجاری است که مطابق با استانداردهای  GB 3836 برای استفاده در مناطق خطرناک می‌باشد.

مشخصات فنی

سؤالات متداول فنی

چرا باید از پروب 11 میلی‌متری به جای پروب استاندارد 8 میلی‌متری استفاده کرد؟

پروب 11 میلی‌متری دارای محدوده خطی 4.0 میلی‌متر (160 میل) است که دو برابر نسخه 8 میلی‌متری است. این ویژگی  330710-00-05-50-02-CN را برای ماشین‌آلات بزرگ با شناوری محوری قابل توجه یا انبساط حرارتی که نیاز به محدوده اندازه‌گیری وسیع‌تری برای حفظ صحت سیگنال دارند، ضروری می‌کند.

اهمیت پسوند -CN برای تأسیسات من چیست؟

پسوند  -CN برای نصب‌ها در جمهوری خلق چین اجباری است. این پسوند تضمین می‌کند که پروب از نظر قانونی با مقررات  NEPSI و  CCC مطابقت دارد و تأیید می‌کند که دستگاه مطابق با استانداردهای  GB 3836 برای عملکرد ایمن در محیط‌های انفجاری یا خطرناک است.

آیا کانکتور ClickLoc نیاز به نگهداری خاصی دارد؟

کانکتور ClickLoc برای مقاومت در برابر ارتعاش طراحی شده است. با این حال، در محیط‌های روغنی یا مرطوب، توصیه می‌شود از محافظ کانکتور یا لوله حرارتی استفاده شود تا از آلودگی سیگنال جلوگیری شود. همیشه اطمینان حاصل کنید که تماس‌های آبکاری شده با طلا تمیز و خشک هستند قبل از اتصال.

راهنمای مهندسی و نصب

کالیبراسیون ولتاژ گپ برای سیستم‌های 11 میلی‌متری

برای سیستم 3300 XL با قطر 11 میلی‌متر، ضریب مقیاس استاندارد 3.94 ولت بر میلی‌متر (100 میلی‌ولت بر میل) است. برای دستیابی به بهترین خطی بودن، پروب باید در وسط محدوده خود تنظیم شود. یک مولتی‌متر دیجیتال را به حسگر Proximitor متصل کرده و موقعیت پروب را تنظیم کنید تا خروجی -10.0 ولت DC را نشان دهد. این کار اطمینان می‌دهد که حسگر می‌تواند حرکت‌های مثبت و منفی را بدون قطع سیگنال دنبال کند.

نصب و یکپارچگی رزوه

هنگام نصب بدنه رزوه‌دار M16 x 1.5، اطمینان حاصل کنید که براکت نصب محکم است تا از تشدید جلوگیری شود. با توجه به قطر نوک 11 میلی‌متری، منطقه هدف روی شفت باید حداقل 30.5 میلی‌متر (1.2 اینچ) قطر داشته باشد تا میدان مغناطیسی مناسب ایجاد شده و از تداخل دیواره جانبی جلوگیری شود. از آچار گشتاور برای محکم کردن مهره قفل استفاده کنید و مراقب باشید که از محدودیت‌های مکانیکی رزوه‌های متریک فراتر نروید.

شیلدینگ و اتصال زمین

برای جلوگیری از تأثیر تداخل الکترومغناطیسی (EMI) بر خوانش‌های ارتعاش، کابل زره‌دار باید به درستی از طریق لوله مخصوص عبور داده شود. سیستم باید فقط در انتهای Proximitor زمین شود. زره حفاظت فیزیکی فراهم می‌کند اما نباید به عنوان مسیر اتصال زمین استفاده شود تا از ایجاد حلقه‌های زمین که ممکن است نویز به سیستم TSI وارد کنند، جلوگیری شود.
