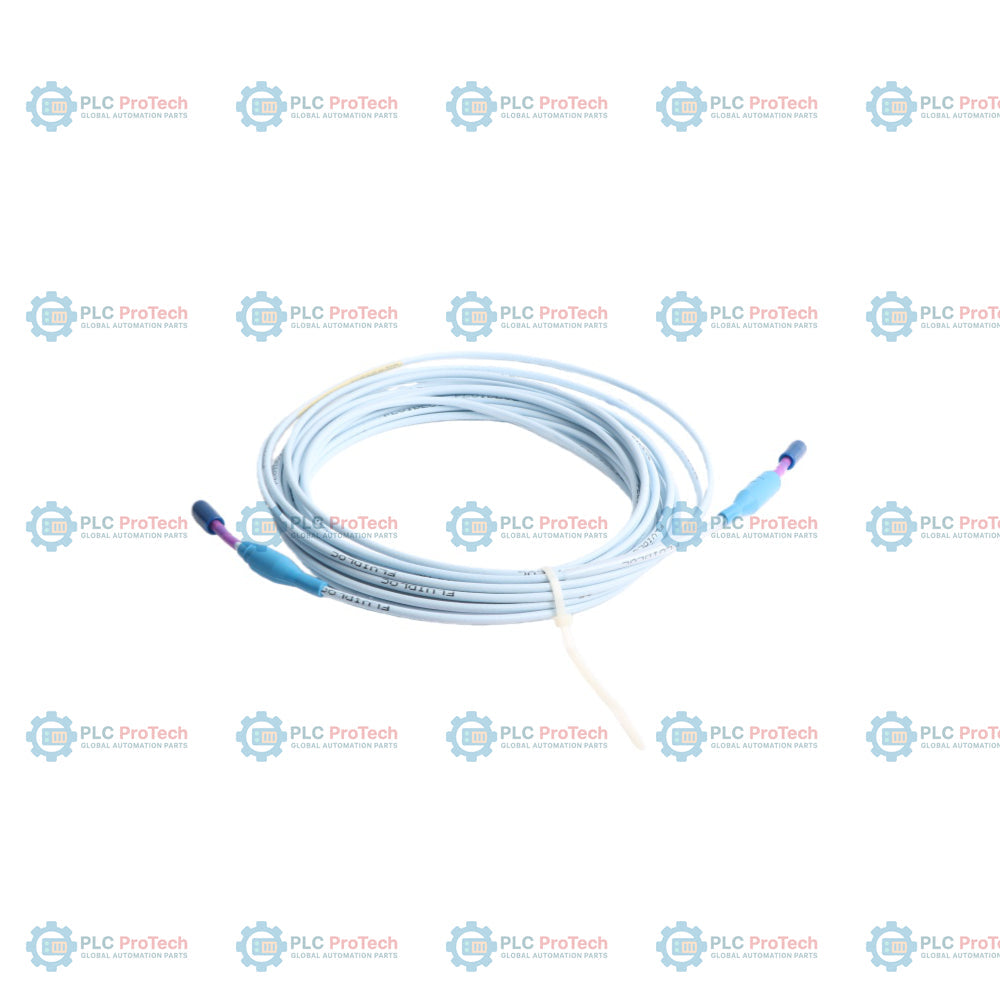

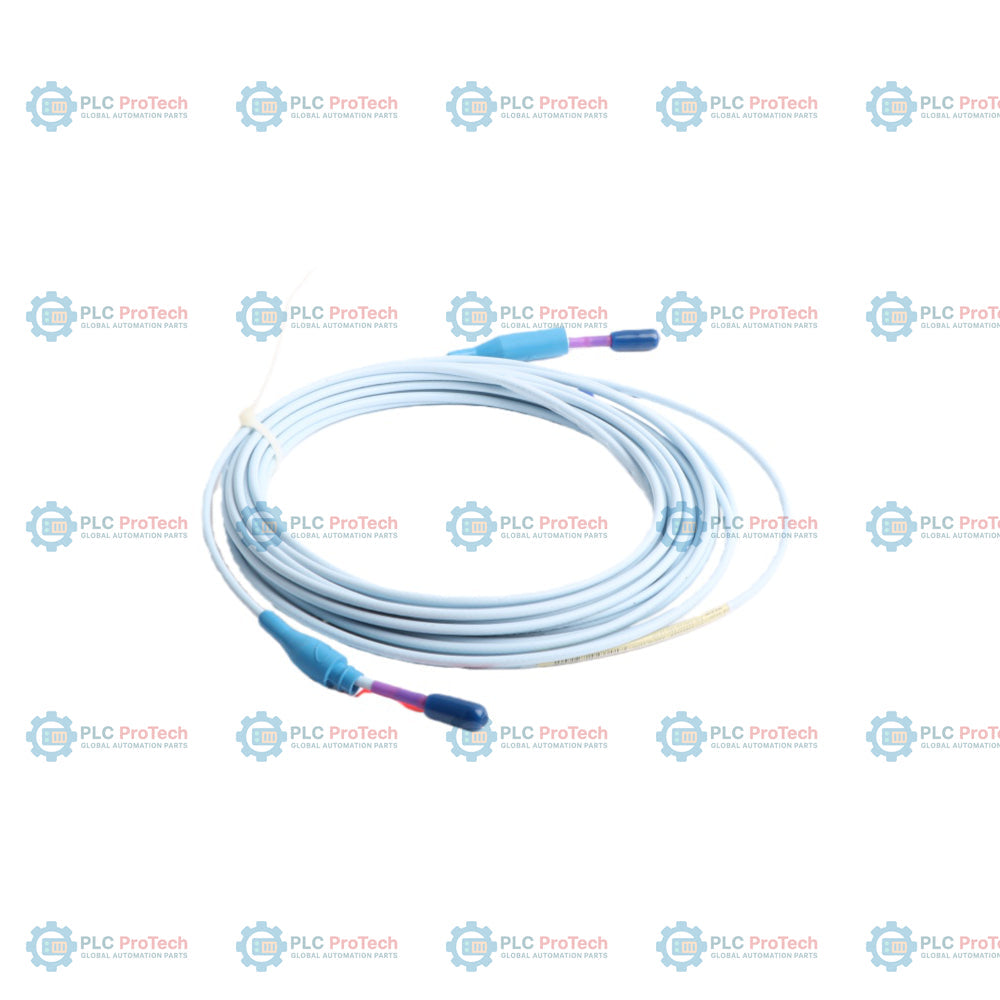

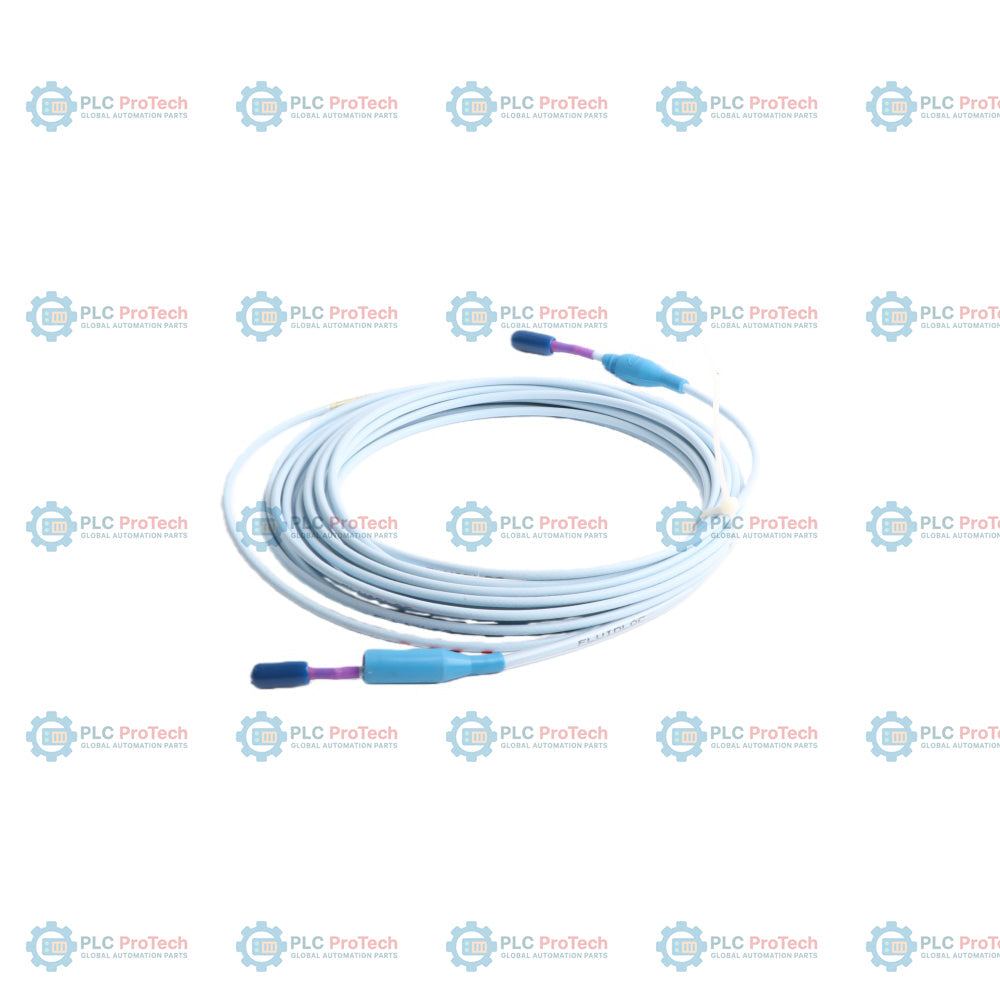

تولیدکننده: Bently Nevada
شماره محصول: 330730-080-10-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل رابط افزایشی 11 میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلی‌متر × ۱۰۰ میلی‌متر × ۱۰۰ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
گزینه 080 (طول ۸٫۰ متر)، گزینه 10 (کابل FluidLoc) و گزینه 05 (تأییدیههای متعدد)، پیکربندی 330730-080-10-05 کابل رابط 3300 XL 11 میلی‌متری را مشخص می‌کنند.
این کابل در زنجیره‌های پایش 3300 XL 11 میلی‌متری، اندازه‌گیری جابه‌جایی جریان گردابی بدون تماس را فراهم میکند. این کابل یک پروب مجاورتی سازگار 3300 XL 11 میلی‌متری را به حسگر Proximitor مدل 330780 متصل میکند. ساختار کابل FluidLoc از نشت یا نفوذ رطوبت، روغن و سایر سیالات فرایندی از طریق روکش کابل جلوگیری میکند و از محفظه حسگر Proximitor در محیطهای صنعتی سخت محافظت میکند. با گزینه تأییدیههای متعدد (گزینه 05)، این پیکربندی برای استفاده در مناطق خطرناک گواهی شده است.
| گزینه | کد روی این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330730-080-10-05 | کابل رابط 3300 XL 11 میلی‌متری |
| A - گزینه طول کابل | 080 | ۸٫۰ متر (۲۶٫۲ فوت) |
| B - گزینه کانکتور و کابل | 10 | کابل FluidLoc (بدون زره، بدون محافظ کانکتور) |
| C - گزینه تأییدیه سازمان | 05 | تأییدیههای متعدد (از جمله ATEX، IECEx و CSA) |
| تولیدکننده | Bently Nevada (یکی از کسب‌وکارهای Baker Hughes) |
| شماره قطعه | 330730-080-10-05 |
| نوع محصول | کابل رابط 3300 XL 11 میلی‌متری |
| طول کابل | ۸٫۰ متر (۲۶٫۲ فوت) |
| امپدانس کابل | ۷۵ اهم |
| نوع کابل | تریاکسیال ۷۵ اهم، عایق‌کاری‌شده با FEP |
| ساختار کابل | FluidLoc (آب‌بندی در برابر روغن و نفوذ رطوبت) |
| گزینه زره | بدون زره |
| جنس اتصال‌دهنده | برنج با روکش طلا |
| نوع اتصال‌دهنده | کواکسیال ClickLoc |
| مقاومت DC (هادی مرکزی) | ۰٫۶ +/- ۰٫۲ اهم (کابل ۸٫۰ متری) |
| مقاومت DC (هادی کواکسیال) | ۲٫۰ +/- ۰٫۵ اهم (کابل ۸٫۰ متری) |
| ظرفیت کابل | ۶۹٫۹ pF/m (۲۱٫۳ pF/ft)، مقدار معمول |
| محدوده دما (کارکرد و نگهداری) | -۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد (-۶۲ درجه فارنهایت تا +۳۵۱ درجه فارنهایت) |
| رطوبت نسبی | ۱۰۰٪ چگالش، غیرقابل غوطه‌وری (هنگامی که اتصال‌دهنده‌ها محافظت شده باشند) |
| حداقل شعاع خمش | ۲۵٫۴ میلی‌متر (۱٫۰ اینچ) |
| حداکثر استحکام کششی نامی | ۲۷۰ N (۶۰ پوند) در محل اتصال سیم پروب به اتصال‌دهنده‌های کابل رابط |
| گشتاور توصیه‌شده اتصال‌دهنده به اتصال‌دهنده | محکم‌کردن با دست |
| حداکثر گشتاور اتصال‌دهنده به اتصال‌دهنده | ۰٫۵۶۵ N-m (۵ اینچ-پوند) |
| ATEX/IECEx | Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc؛ Ex nA IIC T4/T5 Gc؛ Ex ec IIC T4/T5 Gc |
| CSA/NRTL/C | کلاس I، ناحیه 0، AEx/Ex ia IIC T4/T5 Ga؛ کلاس I، گروه‌های A، B، C، D؛ کلاس II، گروه‌های E، F، G؛ کلاس III |
| نشان CE | مطابق با دستورالعمل EMC 2014/30/EU؛ دستورالعمل RoHS 2011/65/EU |
| RoHS چین | تعیین عمر مفید مورد انتظار (EFUP) به مدت ۱۵ سال مطابق با SJ/T 11364-2024 |
| ایمنی عملکردی | SIL 2 (HFT = 0)، SIL 3 (HFT = 1) |
