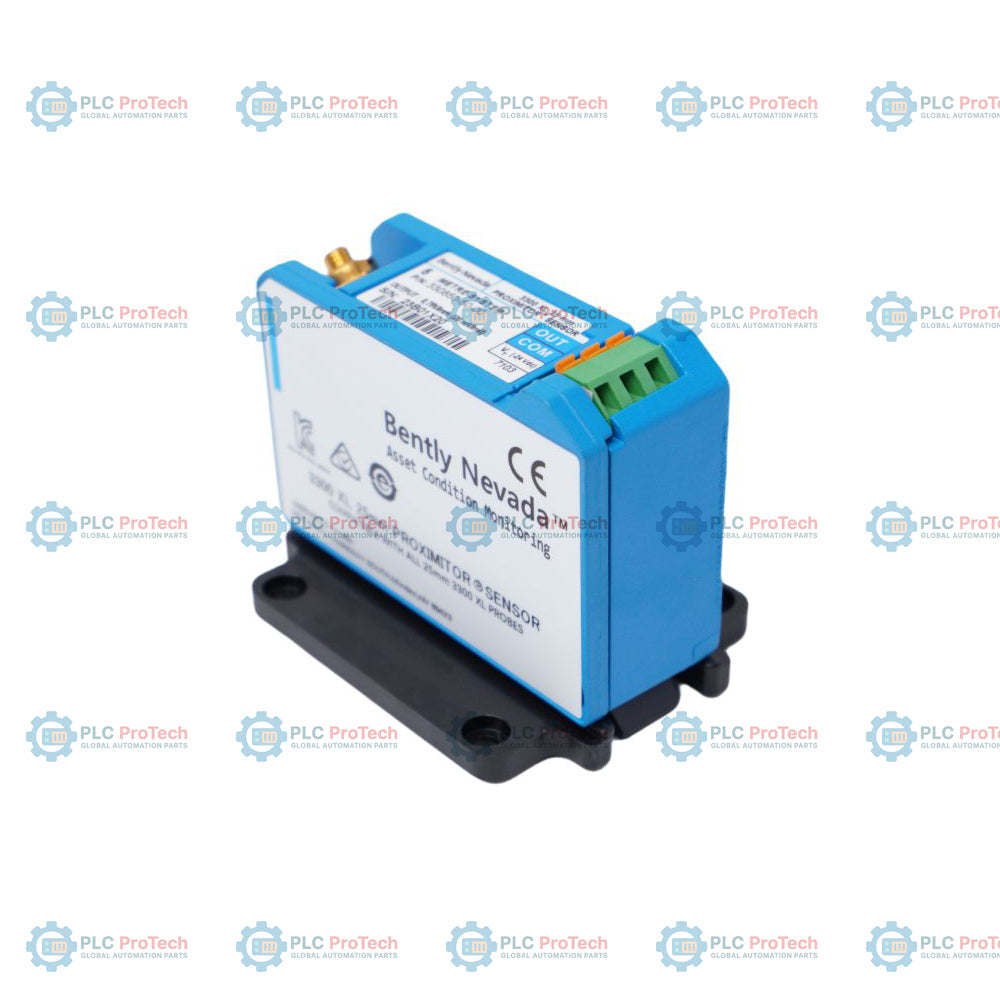

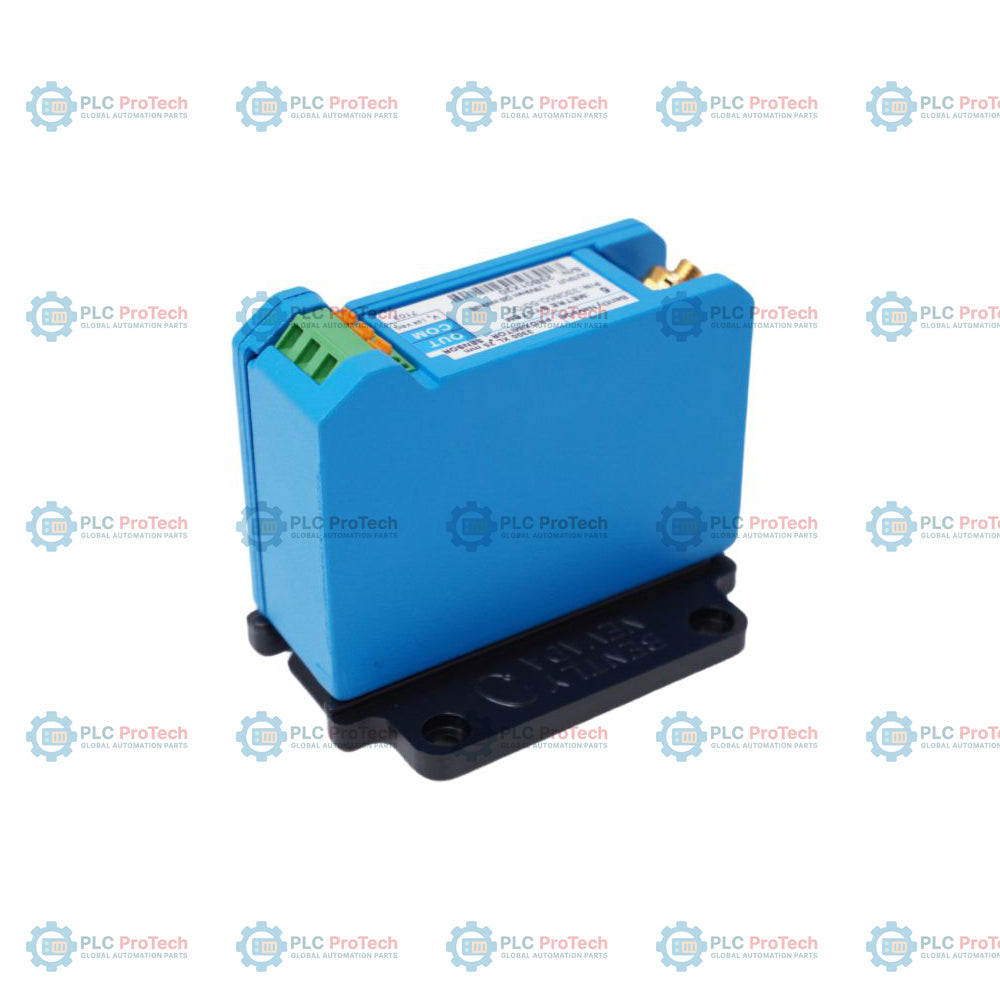

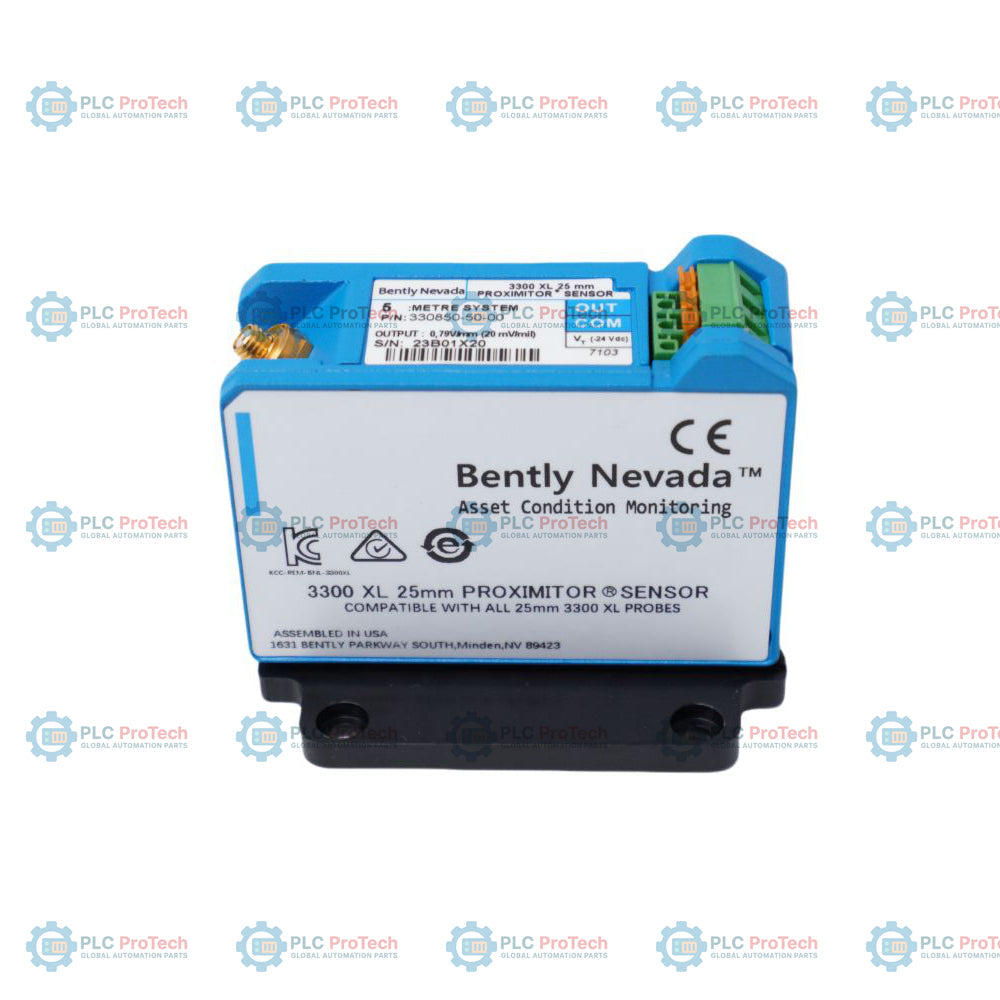

330850-50-00 این قطعه، یک حسگر Proximitor مدل 3300 XL با قطر ۲۵ میلیمتر را مشخص میکند که با طول سیستم ۵٫۰ متر، نصب پنلی روی سطح صاف و بدون تأییدیه سازمانی پیکربندی شده است. این حسگر بهعنوان شرطیکننده سیگنال آنالوگ در یک سیستم مبدل مجاورتی 3300 XL با قطر ۲۵ میلیمتر عمل میکند و خروجی ولتاژ پیوستهای تولید میکند که مستقیماً با فاصله بین نوک پروب ۲۵ میلیمتری جفتشده و ماده هدف متناسب است.
برخلاف پیکربندیهای نصبشونده روی ریل DIN یا گونههای دارای تأییدیه ایمنی ذاتی، این واحد بهطور اختصاصی برای پنلهای مناطق عمومی و غیرخطرناک طراحی شده است. این واحد از کاربردهای پایش جابهجایی اهداف بزرگ، مانند موقعیت محوری توربین بخار و انبساط تفاضلی، پشتیبانی میکند. این سیستم هنگام استفاده همراه با پروبهای 330851 و کابلهای رابط 330854، برای ارائه عملکرد پایدار در دامنههای دمایی گسترده طراحی شده است.
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330850-50-00 | حسگر Proximitor مدل 3300 XL با قطر ۲۵ میلیمتر |
| الف: طول کلی و گزینه نصب | 50 | طول سیستم ۵٫۰ متر (۱۶٫۴ فوت)، نصب پنلی |
| ب: گزینه تأییدیه سازمان | 00 | بدون تأییدیه |
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| مدل پایه | 330850 |
| شماره قطعه | 330850-50-00 |
| سازگاری مبدل | یک پرُب مجاورتی 3300 XL 25 mm و کابل رابط را میپذیرد |
| محدوده خطی | 12.7 mm (500 mils) |
| حدود محدوده خطی | از حدود 0.63 mm (25 mils) تا 13.33 mm (525 mils) آغاز میشود |
| ضریب مقیاس متوسط (ASF) | 0.787 V/mm (20 mV/mil) اسمی |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.31 mm (+/-12 mils) در شرایط استاندارد کاری |
| الزامات منبع تغذیه ورودی | -17.5 Vdc تا -26 Vdc بدون موانع؛ -23 Vdc تا -26 Vdc با موانع |
| مصرف جریان | حداکثر 12 mA |
| ولتاژ خروجی آنالوگ | تقریباً -1.5 Vdc تا -11.5 Vdc |
| امپدانس خروجی | 50 اهم |
| پاسخ فرکانسی | 0 تا 2.7 kHz (+0, -3 dB معمول) با حداکثر 305 متر سیمکشی میدانی |
| پشتیبانی کابل سیمکشی میدانی | 0.2 تا 1.5 mm2 (16 تا 24 AWG)؛ استفاده از کابل سههادی شیلددار سهتایی توصیه میشود |
| حداکثر فاصله سیمکشی میدانی | 305 متر (1000 فوت) تا مانیتور |
| محدوده دمای کاری | -51 degC تا +100 degC (-60 degF تا +212 degF) |
| محدوده دمای نگهداری | -51 degC تا +105 degC (-60 degF تا +221 degF) |
| حد رطوبت نسبی | 100٪ چگالشیافته، غیرقابل غوطهوری |
| جنس محفظه | آلومینیوم A380 |
| جرم پروکسیمیتور | 255 g (9.0 oz) |
| نامگذاری ترمینال | شرح و عملکرد |
|---|---|
| کانکتور کواکسیال | ورودیها از پرُب مجاورتی 3300 XL 25 mm و کابل رابط جفتشده |
| COM | مسیر مشترک سیستم / برگشت |
| OUT | سیگنال ولتاژ خروجی خطی آنالوگ (-1.5 Vdc تا -11.5 Vdc) |
| VT | ترمینال ورودی منبع تغذیه (-17.5 Vdc تا -26 Vdc) |
پروکسیمیتور را با استفاده از چهار پیچ پنل خودکار رزوهساز 6-32 همراه، روی یک پنل فلزی تخت یا سطح محفظه نصب کنید. عایق سیمهای خارجیِ میدانی را جدا کنید تا هادیهایی با سطح مقطع 0.2 تا 1.5 mm2 (16 تا 24 AWG) نمایان شوند و آنها را مستقیماً داخل ترمینالبلوکهای SpringLoc قرار دهید. اتصالات کواکسیال را با دست سفت کنید تا اتصال مطمئن برقرار شود؛ گشتاور توصیهشده حداکثر 0.565 Nm (5 in-lb) است. شرایط محیطی را در محدوده دمای کاری نگه دارید و در صورت امکان قرارگیری در معرض رطوبت، از کانکتورهای کواکسیال با نوار سیلیکونی خودجوشپیوند محافظت کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330850-50-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: حسگر Proximitor مدل 3300 XL 25 mm
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 255g
ابعاد: ۷۰ میلیمتر × ۱۲۰ میلیمتر × ۱۲۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
