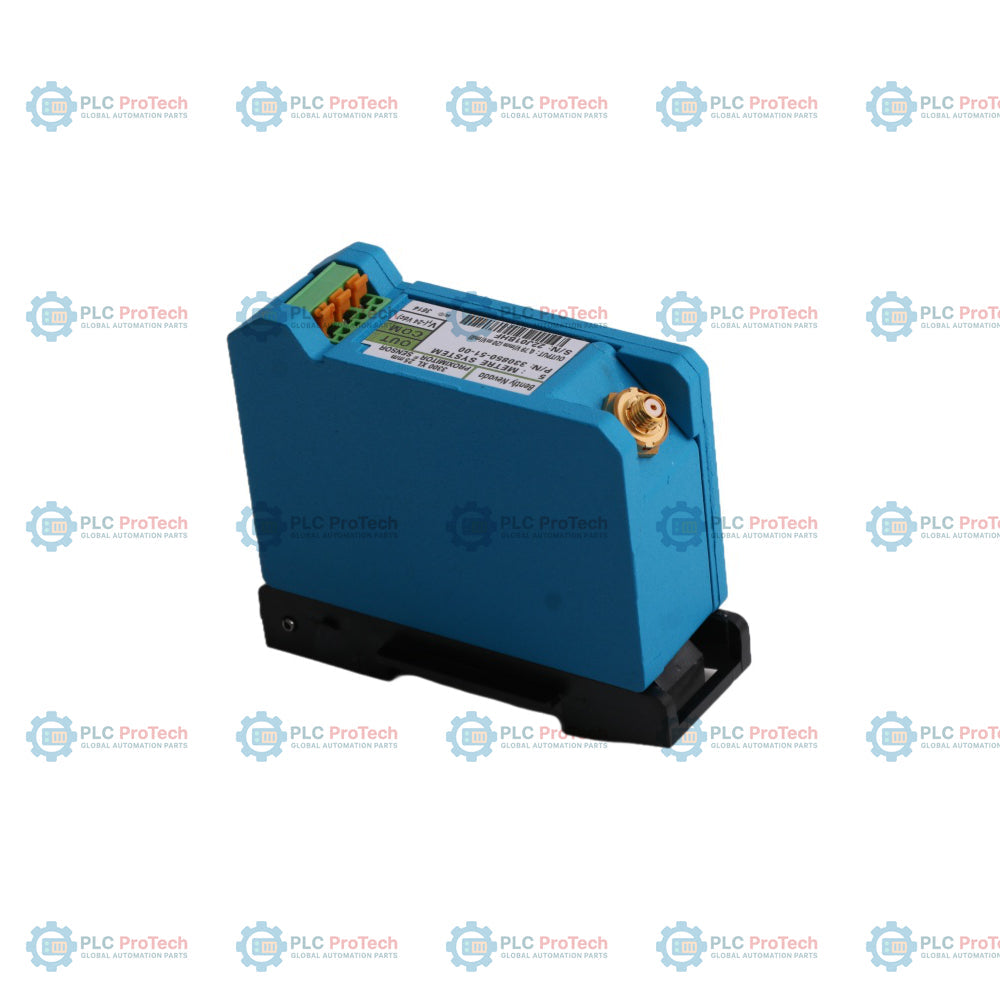

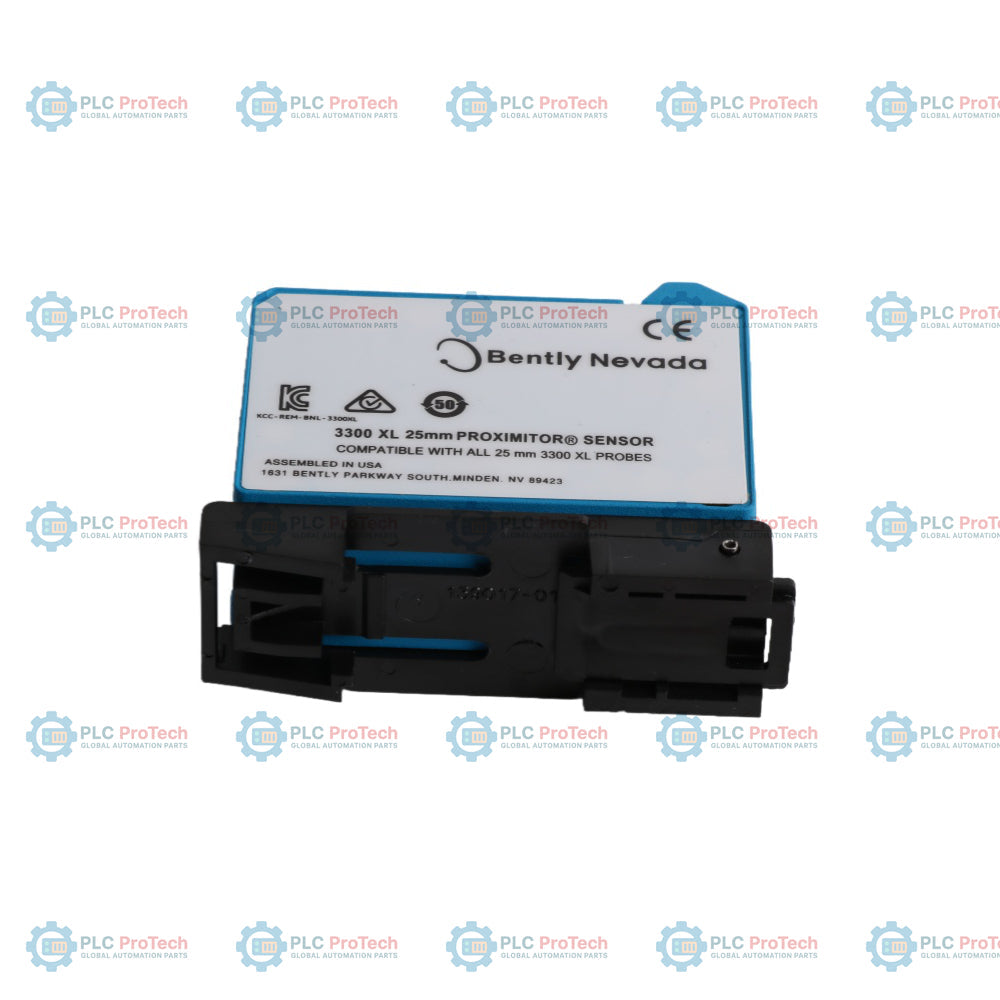

بنتلی نوادا 330850-51-00 حسگر مجاورتی ۲۵ میلی‌متری 3300 XL

مروری بر محصول

330850-51-00 یک واحد پیشرفتهٔ آماده‌سازی سیگنال است که برای سیستم مبدل مجاورتی 3300 XL با قطر 25 میلی‌متر طراحی شده است. این حسگر که عمدتاً در ماشین‌آلات دوار سنگین مانند توربین‌های بخار بزرگ، کمپرسورهای محوری پرفشار و گیربکس‌های صنعتی در بخش‌های تولید برق و معدن استفاده می‌شود، رابط حیاتی میان پروب و سیستم پایش را فراهم می‌کند. 330850-51-00 در اندازه‌گیری جابه‌جایی با برد بلند عملکردی عالی دارد و برد خطی گسترده‌ای ارائه می‌دهد که برای پایش انبساط حرارتی و موقعیت محوری در مجموعه شفت‌های بزرگ ضروری است. این تجهیز با ارسال داده‌های تشخیصی دقیق و بی‌درنگ به سیستم حفاظت ماشین‌آلات، به اپراتورهای کارخانه امکان می‌دهد خطر تداخل مکانیکی فاجعه‌بار را کاهش دهند؛ در نتیجه از توقف‌های برنامه‌ریزی‌نشده و پرهزینه جلوگیری کرده و یکپارچگی سازه‌ای تجهیزات باارزش را تضمین می‌کند.

شرح پسوند

پیکربندی فنی خاص 330850-51-00 بر اساس منطق پسوند حرفی‌عددی آن تعریف می‌شود:

• 330850: مدل پایه برای حسگر مجاورتی 3300 XL با قطر 25 میلی‌متر.

• -51 (طول کلی و نصب): نشان‌دهنده طول الکتریکی کلی سیستم به میزان 5.0 متر (16.4 فوت) است. این گزینه همچنین پیکربندی سخت‌افزار نصب روی ریل DIN را مشخص می‌کند و امکان نصب ایمن و استاندارد در جعبه‌های اتصال محلی یا تابلوهای کنترل را فراهم می‌سازد.

• -00 (تأییدیه سازمانی): نشان‌دهنده نسخه استاندارد بدون تأییدیه خاص سازمان‌های مربوط به مناطق خطرناک است و برای محیط‌های صنعتی عمومی مناسب است؛ محیط‌هایی که در آن‌ها درجه‌بندی ضدانفجار الزامی نیست.

مشخصات فنی

نکات عملیاتی و پرسش‌های متداول

آیا می‌توانم از این پروکسیمیتور 5.0 متری با یک پروب 9.0 متری استفاده کنم؟

خیر. 330850-51-00 به‌طور خاص برای طول الکتریکی کلی 5.0 متر کالیبره شده است. اتصال آن به پروب یا کابل رابط 9.0 متری باعث خطاهای قابل‌توجه در ضریب مقیاس و غیرخطی‌شدن سیستم می‌شود. همیشه گزینه طول پروکسیمیتور را با مجموع فیزیکی طول پروب و کابل رابط مطابقت دهید.

سیستم 25 میلی‌متری چه تفاوتی با سیستم استاندارد 8 میلی‌متری دارد؟

سیستم 25 میلی‌متری برای برد خطی بسیار بزرگ‌تری طراحی شده است (500 میل در برابر 80 میل). در نتیجه، ضریب مقیاس آن کمتر است (20 mV/mil به‌جای 200 mV/mil). بنابراین این سیستم گزینه‌ای مناسب‌تر برای اندازه‌گیری حرکات محوری بزرگ یا انبساط تفاضلی در قطارهای ماشینی بزرگ است.

اگر سیگنال خروجی ناپایدار باشد، چه کاری باید انجام دهم؟

اتصال‌دهنده کواکسیال را از نظر آلودگی بررسی کنید. حتی مقادیر بسیار کمی از روغن یا رطوبت بین پروکسیمیتور و کابل رابط می‌تواند باعث رانش سیگنال شود. مطمئن شوید اتصال‌دهنده‌های ClickLoc خشک هستند و محافظ‌های مناسب اتصال‌دهنده از آن‌ها محافظت می‌کنند.

راهنمای مهندسی و نصب

کالیبراسیون و تنظیم فاصله سیستم

هنگام نصب 330850-51-00، فاصله پروب باید روی مرکز برد خطی آن تنظیم شود تا اندازه‌گیری دوطرفه دقیق تضمین گردد. در سیستم 25 میلی‌متری با برد 500 میل، مرکز ناحیه خطی معمولاً متناظر با -10.0 VDC است. موقعیت پروب را تنظیم کنید تا زمانی که شفت در نقطه مرجع محوری عادی خود قرار دارد، ولتاژ DC در خروجی پروکسیمیتور به این مقدار برسد.

اتصال زمین و جداسازی ریل DIN

پروکسیمیتور برای نصب روی ریل DIN با عرض 35 میلی‌متر طراحی شده است. برای جلوگیری از حلقه‌های زمین و تداخل الکترومغناطیسی (EMI)، مطمئن شوید خود ریل DIN به‌درستی زمین شده است. بااین‌حال، شیلد کابل کواکسیال باید از زمین ماشین ایزوله بماند و فقط در سمت پروکسیمیتور به زمین مشترک سیستم متصل شود. اگر محیط محلی مستعد نویز الکتریکی زیاد است، از واشرهای عایق یا فاصله‌دهنده‌ها استفاده کنید.

حفاظت محیطی

با وجود اینکه پروکسیمیتور برای کارکرد تا دمای 85 درجه سانتی‌گراد درجه‌بندی شده است، یک ابزار الکترونیکی دقیق محسوب می‌شود. برای نصب در محیط‌های بیرونی خشن یا نزدیک محفظه‌های توربین با حرارت بالا، باید آن را در محفظه ضدآب با درجه حفاظتی NEMA 4X یا IP66 قرار داد. مطمئن شوید تمام ورودی‌های کابل از گلندهای آب‌بندی مناسب استفاده می‌کنند تا از نفوذ رطوبت به داخل محفظه جلوگیری شود.
