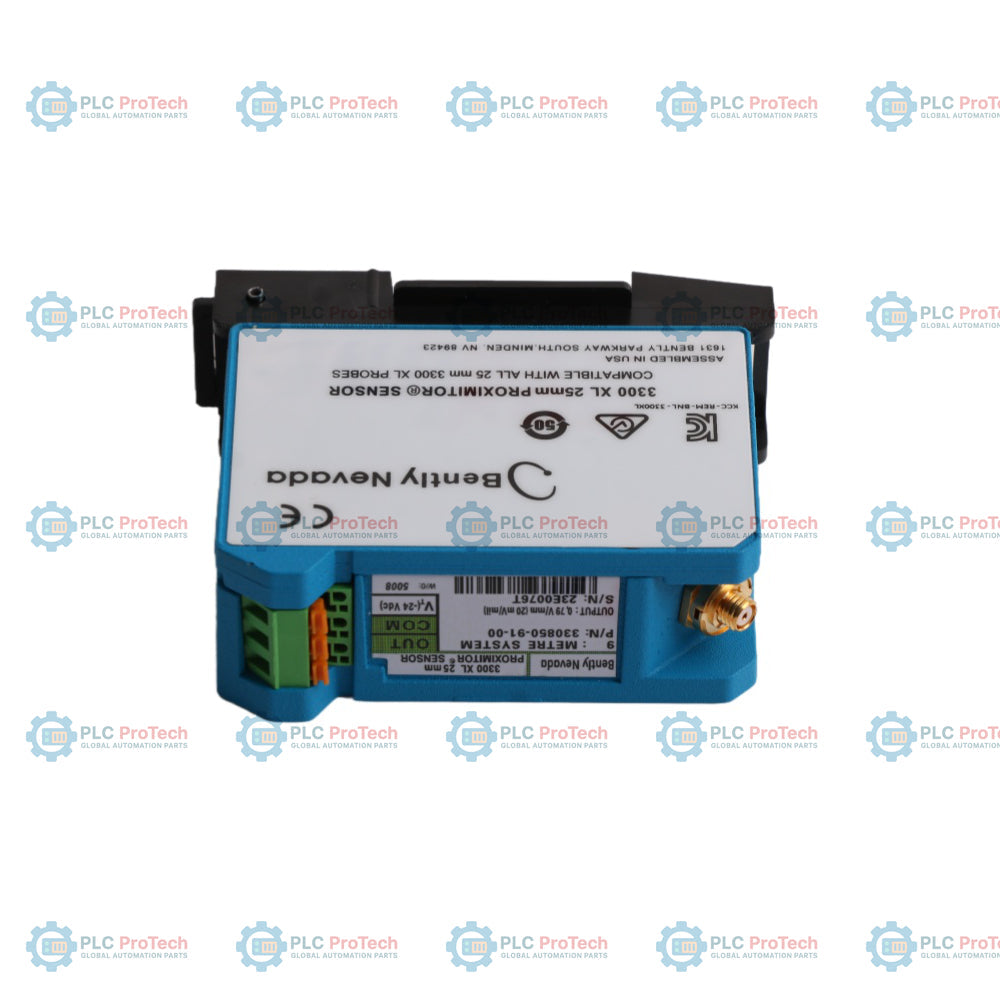

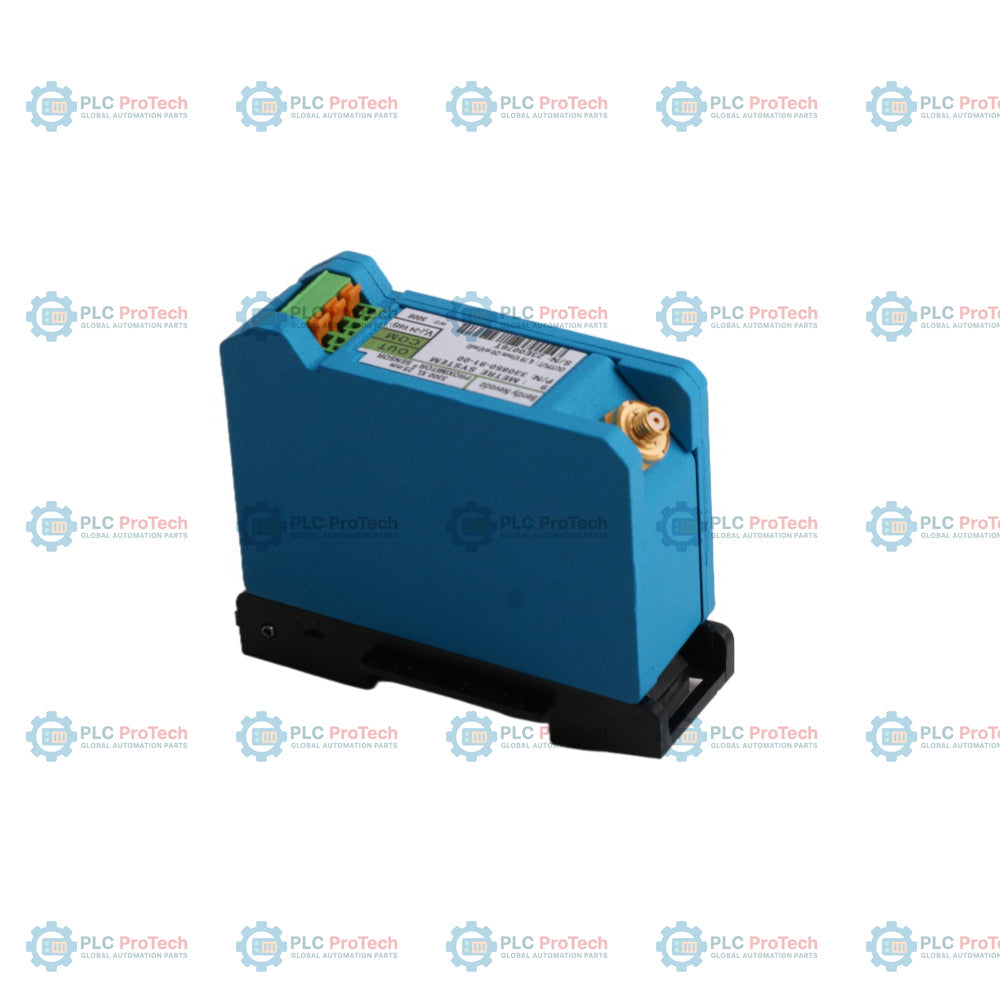

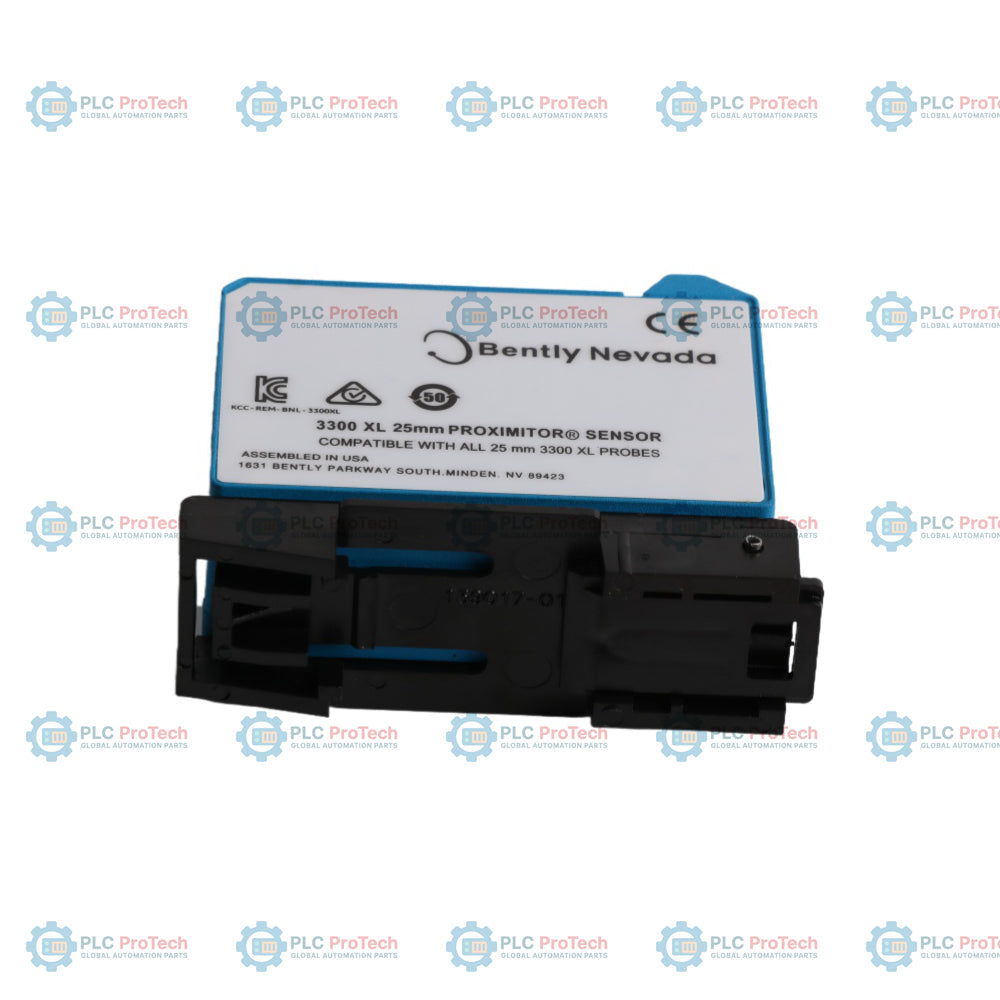

330850-91-00 یک حسگر پروکسیمیتور 3300 XL با قطر 25 میلیمتر است که با طول سیستم 9.0 متر و نصب روی ریل DIN پیکربندی شده و برای نصبهایی در نظر گرفته شده است که به تأییدیههای نواحی خطرناک نیاز ندارند.
این حسگر بخش یکپارچهای از سیستم مبدل مجاورتی 3300 XL با قطر 25 میلیمتر است که برای اندازهگیری بدون تماس جابهجایی با جریان گردابیِ اهداف بزرگ طراحی شده و بهطور خاص برای پایش انبساط تفاضلی (DE) توربین بخار و انبساط پوسته به کار میرود. حسگر پروکسیمیتور با پردازش سیگنال RF فرکانسبالا از پروب مجاورتی 330851 و کابل رابط 330854، خروجی آنالوگ مقیاسشدهای برابر با 0.787 V/mm (20 mV/mil) ارائه میدهد. در مقایسه با پیکربندیهای نصب تابلویی یا جایگزینهای 5.0 متری، این نسخه 9.0 متری با نصب روی DIN، برد بیشتر سیستم و نصب استاندارد و آسان روی ریل DIN را در محفظههای محلی تجهیزات فراهم میکند.
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330850-91-00 | حسگر پروکسیمیتور 3300 XL با قطر 25 میلیمتر |
| گزینه AA - طول کلی و نوع نصب | 91 | طول سیستم 9.0 متر (29.5 فوت)، نصب روی DIN |
| گزینه BB - تأییدیه نهاد مربوطه | 00 | بدون تأییدیه |
| پارامتر | مشخصات |
|---|---|
| سازنده | Bently Nevada |
| مدل / شماره قطعه | 330850-91-00 |
| سازگاری سیستم | سیستم مبدل مجاورتی 3300 XL با قطر 25 میلیمتر (پروبهای 330851، کابلهای 330854) |
| منبع تغذیه ورودی | نیازمند -17.5 Vdc تا -26 Vdc (بدون موانع حفاظتی) با حداکثر مصرف 12 mA |
| محدوده خطی | 12.7 میلیمتر (500 mils)، آغازشده از فاصله تقریبی 0.63 میلیمتر (25 mils) از هدف (از 0.63 تا 13.33 میلیمتر) |
| محدوده ولتاژ خروجی | تقریباً -1.5 Vdc تا -11.5 Vdc |
| ضریب مقیاس متوسط (ASF) | 0.787 V/mm (20 mV/mil) اسمی |
| انحراف از خط مستقیم بهترین برازش (DSL) | کمتر از +/-0.31 میلیمتر (+/-12 mils) |
| پاسخ فرکانسی | 0 تا 2.7 kHz (معمولاً +0، -3 dB با حداکثر 305 متر سیمکشی میدانی) |
| حداقل اندازه پیشنهادی هدف | قطر 61 میلیمتر (2.4 اینچ) (هدف تخت) |
| مقاومت خروجی | 50 اهم |
| جنس حسگر پروکسیمیتور | آلومینیوم A380 |
| محدوده دمای کاری | -51 درجه سلسیوس تا +100 درجه سلسیوس (-60 درجه فارنهایت تا +212 درجه فارنهایت) |
| محدوده دمای نگهداری | -51 درجه سلسیوس تا +105 درجه سلسیوس (-60 درجه فارنهایت تا +221 درجه فارنهایت) |
| رطوبت نسبی | 100٪ متراکمشونده، غیرقابل غوطهوری در صورت محافظت از کانکتورها (آزمایششده مطابق با گرمای مرطوب IEC 68-2-3) |
| طول سیستم | 9.0 متر (مجموع طول پروب و کابل رابط) |
| نوع نصب | نصب روی ریل DIN با عرض 35 میلیمتر (گزینه 91) |
| تأییدیهها | هیچکدام (گزینه 00) |
| وزن | 255 گرم (9 اونس) (فقط حسگر) |
برای نصب بهینه حسگر پروکسیمیتور 330850 با نصب DIN، از محکم بودن آن روی ریل استاندارد DIN با عرض 35 میلیمتر اطمینان حاصل کنید. ترمینالهای سیمکشی میدانی (0.2 تا 1.5 mm2 یا 16 تا 24 AWG) را با استفاده از کابل سهرشتهای شیلددار، با حداکثر طول 305 متر (1000 فوت) تا سیستم پایش، محکم کنید. کانکتورهای کواکسیال بین کابل رابط و پروب را فقط با دست سفت کنید یا آنها را با حداکثر گشتاور 0.565 N-m (5 in-lb) ببندید. پروکسیمیتور باید در محفظهای تمیز و خشک با حداقل درجه حفاظت IP54 قرار گیرد تا از قرار گرفتن در معرض رطوبت و آلودگی جلوگیری شود.
این دستگاه با الزامات نشان CE اروپا مطابقت دارد.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330850-91-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: حسگر Proximitor مدل 3300 XL 25 mm
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: ۷۰ میلیمتر × ۱۲۰ میلیمتر × ۱۲۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
