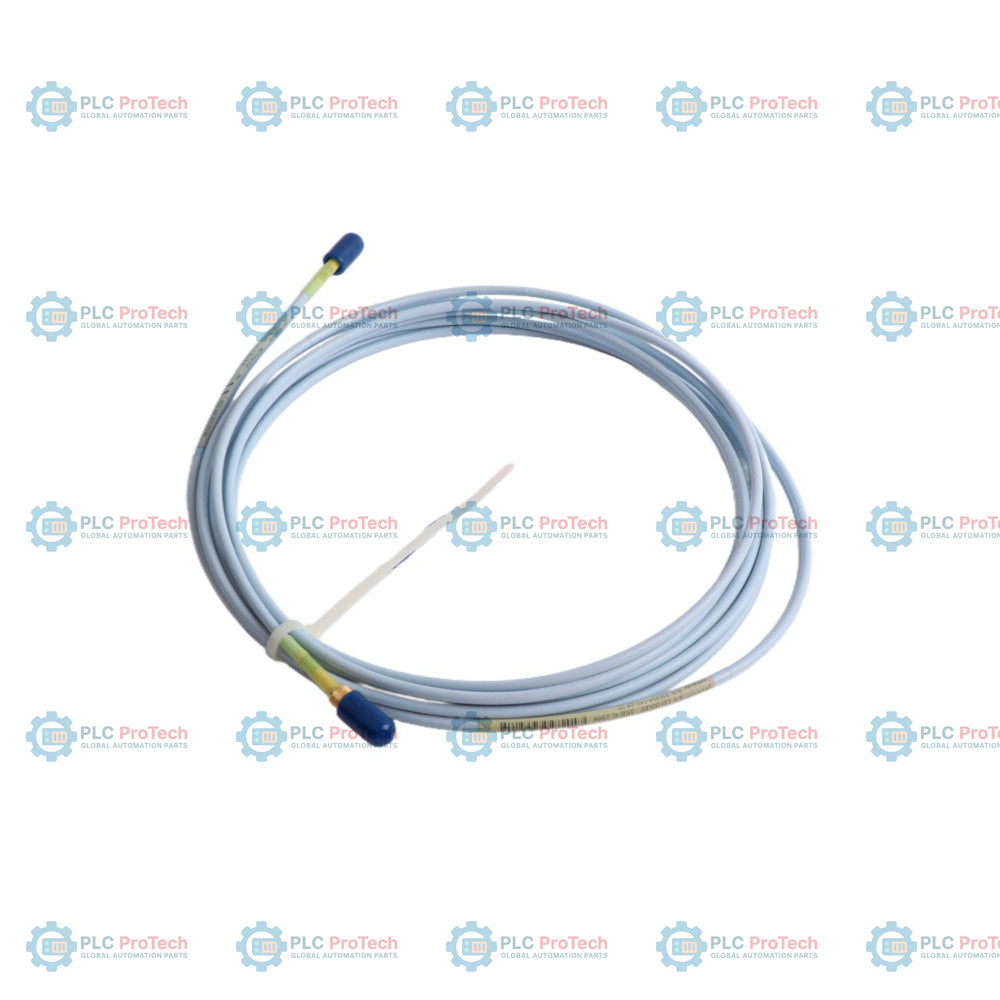

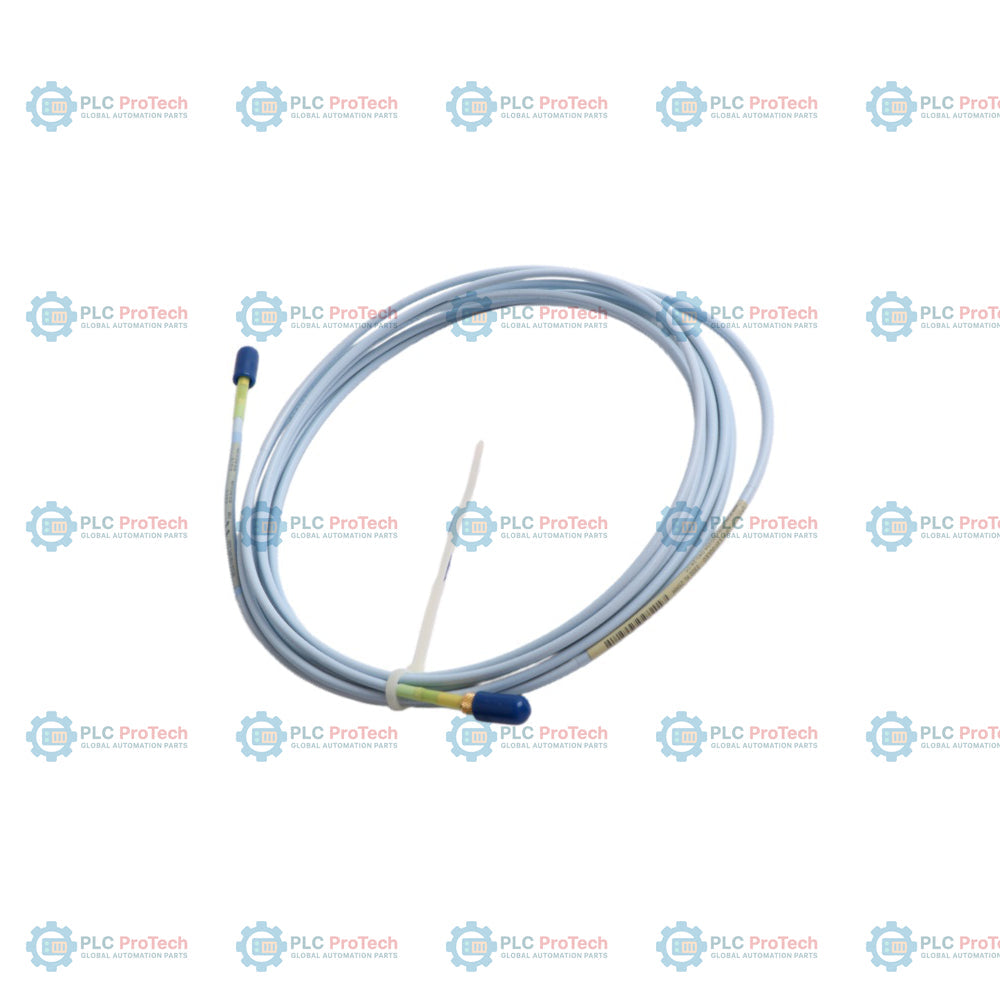

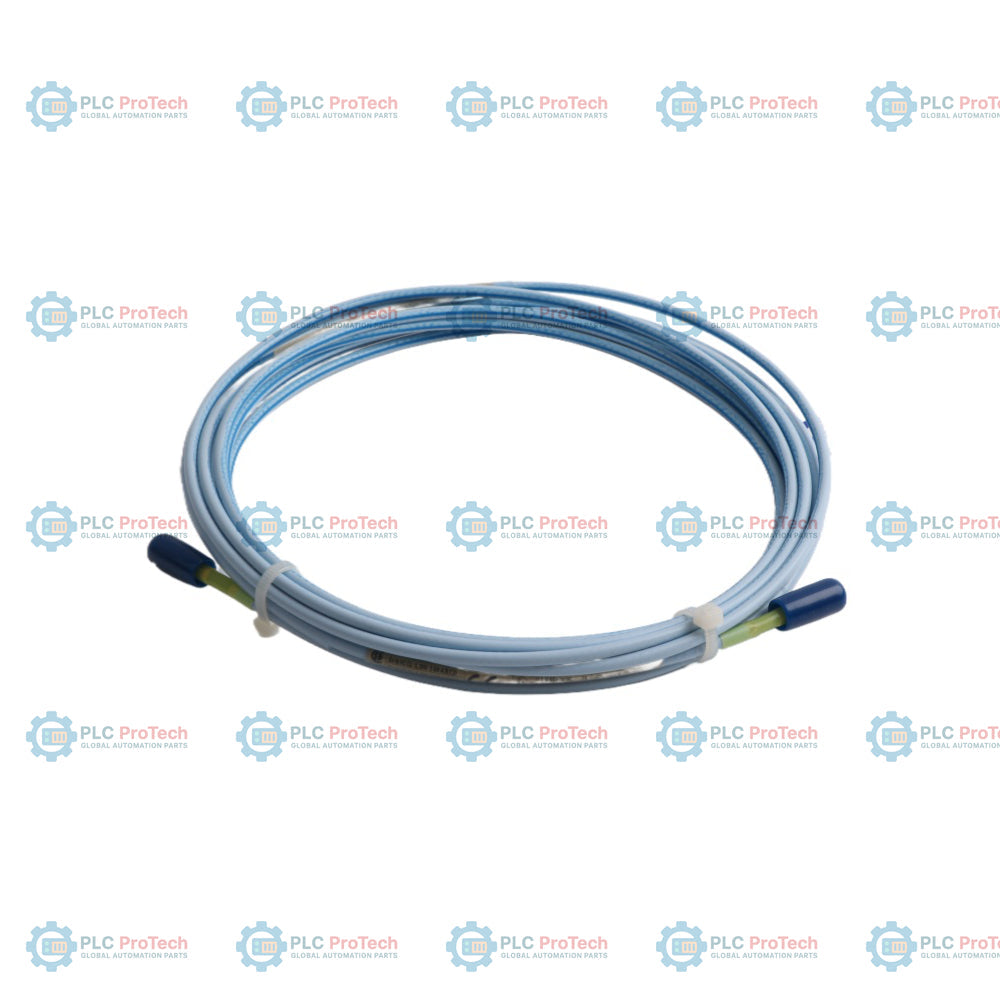

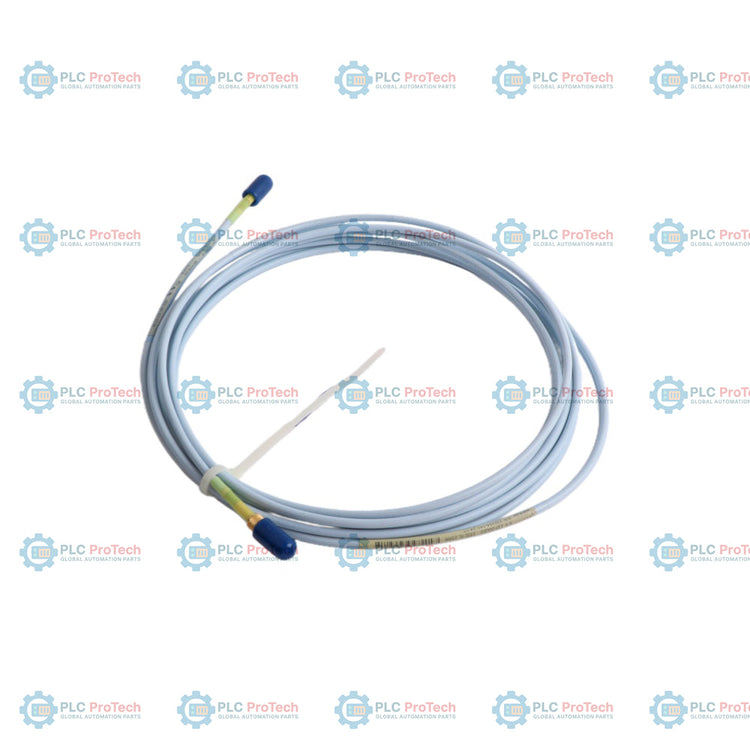

330854-40-24-00: کابل رابط ۲۵ میلیمتری 3300 XL که شامل گزینه 40 برای طول کابل ۴٫۰ متری، گزینه 24 برای کابل FluidLoc بدون زره و دمای بالا، و گزینه 00 بهعنوان پیکربندی استاندارد ناحیه امن بدون تأییدیههای سازمانی است. این کابل تریاکسیال تخصصی برای اتصال پروبهای مجاورت 330851 شرکت Bently Nevada به حسگرهای Proximitor مدل 330850 در پیکربندیهای اندازهگیری جریان گردابی اهداف بزرگ طراحی شده و از پایش انبساط تفاضلی و حرکت شفت پشتیبانی میکند.
برخلاف انواع سیستمهای زرهدار (مانند گزینه 25) که دارای غلاف زرهی بیرونی از جنس فولاد زنگنزن هستند، نسخه گزینه 24 از روکش بیرونی خام PFA کابل کواکسیال FluidLoc استفاده میکند. این ساختار ضمن حفظ آببندیهای مقاوم در برابر رطوبت در جلو و عقب، حجم کلی را کاهش داده و انعطافپذیری مسیرگذاری را در نصبهای داخل مجرای محافظ بهینه میکند. کانکتورهای کواکسیال ClickLoc یکپارچه و دمایبالا، اتصالات کممقاومت قابلاعتمادی را در محیطهای سخت ماشینآلات دوار تضمین میکنند.
سیستم مبدل ۲۵ میلیمتری 3300 XL معمولاً در ماشینآلات سنگین برای پایش جابهجایی اهداف بزرگ، بهویژه در اندازهگیری انبساط تفاضلی و پایش موقعیت شفت توربین بخار، استفاده میشود. نصبهای رایج شامل موارد زیر است:
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330854-40-24-00 | کابل رابط ۲۵ میلیمتری 3300 XL |
| A - گزینه طول کابل | 40 | ۴٫۰ متر (۱۳٫۱ فوت) |
| B - گزینه زره و کابل | 24 | کابل FluidLoc دمای بالا، بدون زره |
| C - گزینه تأییدیه سازمان | 00 | بدون تأییدیه |
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 330854-40-24-00 |
| سری سیستم مبدل | 3300 XL 25 mm |
| نوع کابل رابط | کابل تریاکسیال 75 اهم با عایق PFA و FluidLoc |
| روکش آرمور | ندارد (روکش بیرونی PFA بدون آرمور) |
| مواد کانکتور | برنج با روکش طلا و مس بریلیوم با روکش طلا |
| ظرفیت کابل رابط | 69.9 pF/m (21.3 pF/ft) معمولی |
| مقاومت DC (مغزی تا مغزی، RCORE) | 1.0 +/- 0.25 اهم (برای 4.0 متر) |
| مقاومت DC (روکش تا روکش، RJACKET) | 0.3 +/- 0.1 اهم (برای 4.0 متر) |
| نوع کانکتور | کانکتورهای کواکسیال ClickLoc نر و ماده مینیاتوری |
| دمای کارکرد و نگهداری | -35 degC تا +200 degC (-31 degF تا +392 degF) |
| حد رطوبت نسبی | 100٪ متراکمشونده، غیرقابلغوطهوری در صورت محافظت از کانکتورها |
| حداقل شعاع خم | 25.4 mm (1.0 in) |
| حداکثر استحکام کششی نامی | 270 N (60 پوند) در محل اتصال سیم پروب به کانکتورهای کابل رابط |
| هدف استاندارد کالیبراسیون | فولاد AISI 4140 |
| سازگاری سیستم | پروبهای مجاورتی 330851 و حسگرهای Proximitor 330850 |
برای اطمینان از عملکرد مناسب و حفاظت فیزیکی کابل رابط 3300 XL 25 mm، این روشهای مهندسی را رعایت کنید:
پیکربندی استاندارد سیستم با نشان CE اروپا برای سازگاری الکترومغناطیسی (EMC) مطابقت دارد. این قطعه در پیکربندی Option 00 بدون تأییدیههای مناطق خطرناک طراحی شده و برای استفاده در مناطق صنعتی ایمن در نظر گرفته شده است.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330854-40-24-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل رابط افزایشی 3300 XL 25 میلیمتر
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: ۷۰ میلیمتر × ۱۲۰ میلیمتر × ۱۲۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
330854-40-24-00: کابل رابط ۲۵ میلیمتری 3300 XL که شامل گزینه 40 برای طول کابل ۴٫۰ متری، گزینه 24 برای کابل FluidLoc بدون زره و دمای بالا، و گزینه 00 بهعنوان پیکربندی استاندارد ناحیه امن بدون تأییدیههای سازمانی است. این کابل تریاکسیال تخصصی برای اتصال پروبهای مجاورت 330851 شرکت Bently Nevada به حسگرهای Proximitor مدل 330850 در پیکربندیهای اندازهگیری جریان گردابی اهداف بزرگ طراحی شده و از پایش انبساط تفاضلی و حرکت شفت پشتیبانی میکند.
برخلاف انواع سیستمهای زرهدار (مانند گزینه 25) که دارای غلاف زرهی بیرونی از جنس فولاد زنگنزن هستند، نسخه گزینه 24 از روکش بیرونی خام PFA کابل کواکسیال FluidLoc استفاده میکند. این ساختار ضمن حفظ آببندیهای مقاوم در برابر رطوبت در جلو و عقب، حجم کلی را کاهش داده و انعطافپذیری مسیرگذاری را در نصبهای داخل مجرای محافظ بهینه میکند. کانکتورهای کواکسیال ClickLoc یکپارچه و دمایبالا، اتصالات کممقاومت قابلاعتمادی را در محیطهای سخت ماشینآلات دوار تضمین میکنند.
سیستم مبدل ۲۵ میلیمتری 3300 XL معمولاً در ماشینآلات سنگین برای پایش جابهجایی اهداف بزرگ، بهویژه در اندازهگیری انبساط تفاضلی و پایش موقعیت شفت توربین بخار، استفاده میشود. نصبهای رایج شامل موارد زیر است:
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330854-40-24-00 | کابل رابط ۲۵ میلیمتری 3300 XL |
| A - گزینه طول کابل | 40 | ۴٫۰ متر (۱۳٫۱ فوت) |
| B - گزینه زره و کابل | 24 | کابل FluidLoc دمای بالا، بدون زره |
| C - گزینه تأییدیه سازمان | 00 | بدون تأییدیه |
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 330854-40-24-00 |
| سری سیستم مبدل | 3300 XL 25 mm |
| نوع کابل رابط | کابل تریاکسیال 75 اهم با عایق PFA و FluidLoc |
| روکش آرمور | ندارد (روکش بیرونی PFA بدون آرمور) |
| مواد کانکتور | برنج با روکش طلا و مس بریلیوم با روکش طلا |
| ظرفیت کابل رابط | 69.9 pF/m (21.3 pF/ft) معمولی |
| مقاومت DC (مغزی تا مغزی، RCORE) | 1.0 +/- 0.25 اهم (برای 4.0 متر) |
| مقاومت DC (روکش تا روکش، RJACKET) | 0.3 +/- 0.1 اهم (برای 4.0 متر) |
| نوع کانکتور | کانکتورهای کواکسیال ClickLoc نر و ماده مینیاتوری |
| دمای کارکرد و نگهداری | -35 degC تا +200 degC (-31 degF تا +392 degF) |
| حد رطوبت نسبی | 100٪ متراکمشونده، غیرقابلغوطهوری در صورت محافظت از کانکتورها |
| حداقل شعاع خم | 25.4 mm (1.0 in) |
| حداکثر استحکام کششی نامی | 270 N (60 پوند) در محل اتصال سیم پروب به کانکتورهای کابل رابط |
| هدف استاندارد کالیبراسیون | فولاد AISI 4140 |
| سازگاری سیستم | پروبهای مجاورتی 330851 و حسگرهای Proximitor 330850 |
برای اطمینان از عملکرد مناسب و حفاظت فیزیکی کابل رابط 3300 XL 25 mm، این روشهای مهندسی را رعایت کنید:
پیکربندی استاندارد سیستم با نشان CE اروپا برای سازگاری الکترومغناطیسی (EMC) مطابقت دارد. این قطعه در پیکربندی Option 00 بدون تأییدیههای مناطق خطرناک طراحی شده و برای استفاده در مناطق صنعتی ایمن در نظر گرفته شده است.
