حسگر مجاورتی 50 میلی‌متری Bently Nevada 330878-91-05 3300 XL

Q: گزینه A91 در حسگر 330878-91-05 چه مفهومی دارد؟

گزینه 91 نشاندهنده کالیبراسیون طول سیستم 9.0 متری است که برای نصب روی ریل استاندارد DIN به عرض 35 میلیمتر پیکربندی شده است.

Q: کدام کابلهای رابط و پرُبها با این پروکسیمیتور سازگار هستند؟

این تجهیز با یک پرُب مجاورتی 3300 XL با طول 50 میلیمتر و یک کابل رابط 3300 XL با طول 50 میلیمتر جفت میشود که در مجموع طولی برابر با 9.0 متر ایجاد میکنند.

Q: محدوده اندازهگیری جابهجایی سیستم 3300 XL با طول 50 میلیمتر چقدر است؟

این سیستم جابهجایی را در محدوده خطی 27.9 میلیمتر (1100 میل) اندازهگیری میکند؛ این محدوده از 1.3 میلیمتر (50 میل) آغاز شده و تا 29.2 میلیمتر (1150 میل) از هدف ادامه مییابد.

Q: چه تأییدیههای سازمانی تحت پسوند گزینه 05 گواهی شدهاند؟

گزینه 05 چندین گواهی برای مناطق خطرناک ارائه میدهد، از جمله تأییدیههای CSA/CNRTLus، ATEX و IECEx برای استفاده در محیطهای طبقهبندیشده بر اساس زون و دیویژن.

SKU 330878-91-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330878-91-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: حسگر مجاورتی 50 میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 550g
ابعاد: ۹۰ میلی‌متر × ۱۴۰ میلی‌متر × ۱۴۰ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

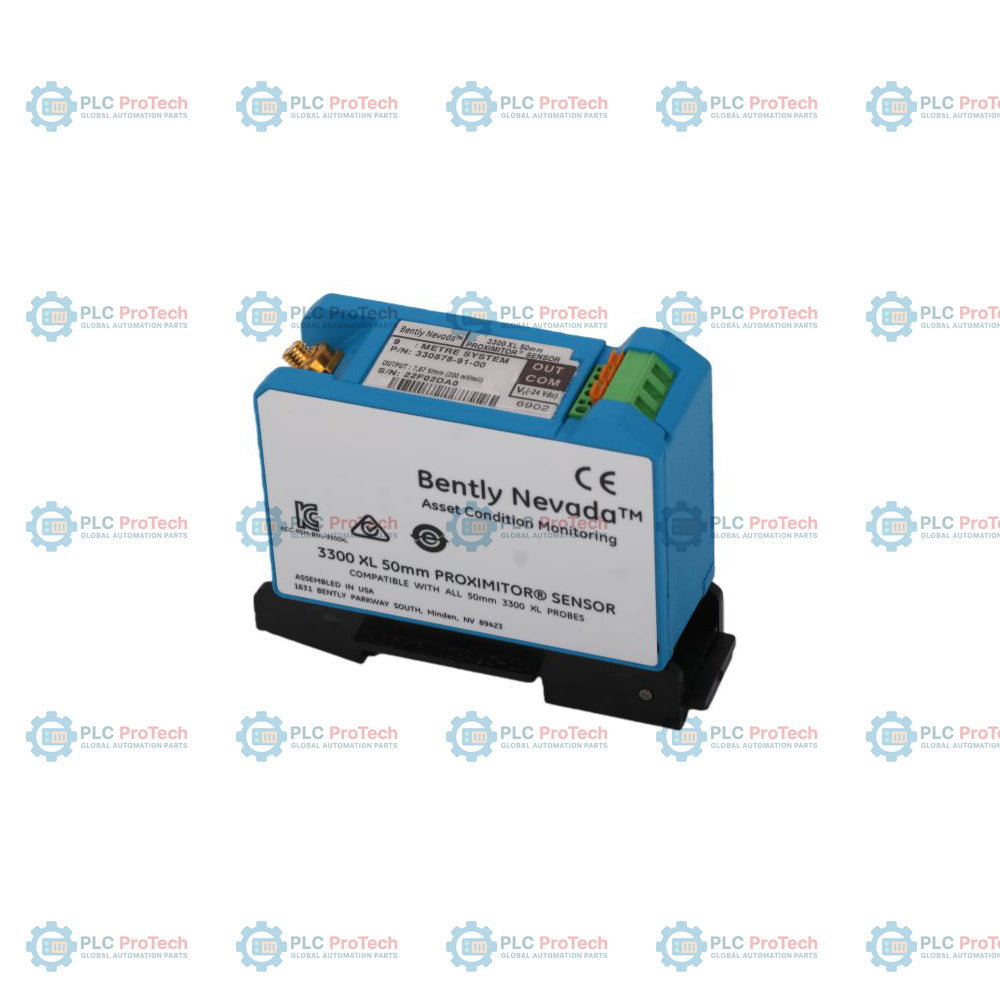

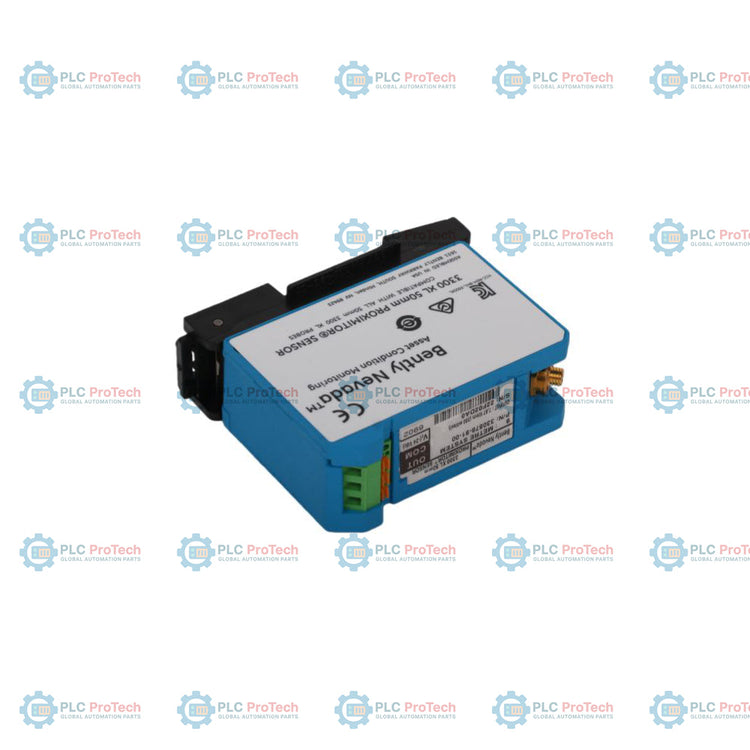

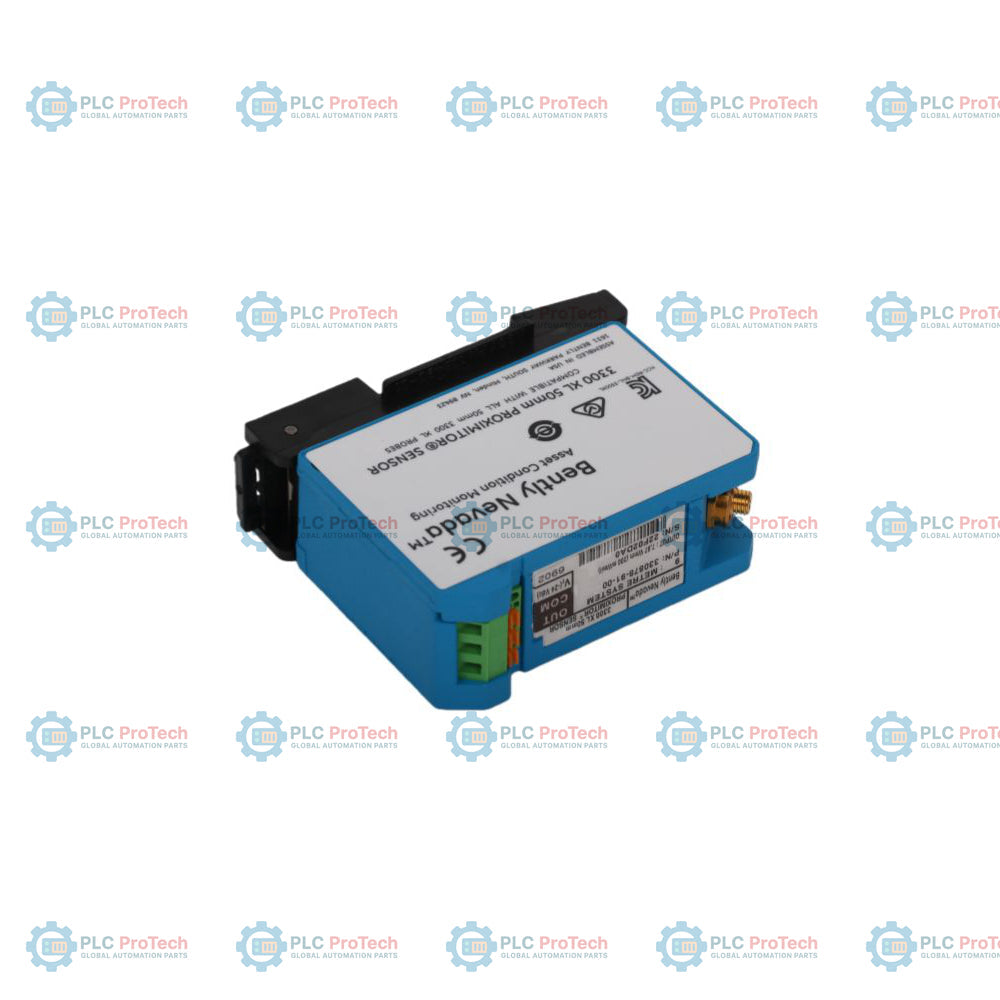

گزینه 91 (طول سیستم ۹٫۰ متر، نصب روی ریل DIN) و گزینه 05 (تأییدیه‌های متعدد) این پیکربندی حسگر پروکسیمیتور 3300 XL با فاصله ۵۰ میلی‌متر را مشخص می‌کنند — 330878-91-05. این واحد همراه با یک پروب مجاورتی 3300 XL با فاصله ۵۰ میلی‌متر و کابل رابط، به‌عنوان بخشی از یک سیستم کامل اندازه‌گیری جابه‌جایی جریان گردابیِ بدون تماس کار می‌کند. از آن برای اندازه‌گیری ارتعاش شفت و موقعیت محوری در روتورهای بزرگ توربین و ماشین‌آلات دارای اهداف بزرگ استفاده می‌شود؛ یعنی جاهایی که محدوده‌های جابه‌جایی از حدود استاندارد فراتر می‌روند.

برخلاف انواع پیکربندی‌شده برای نصب روی پنل (مانند گزینه 90) یا طول‌های کوتاه‌تر سیستم، یعنی ۵٫۰ متر (مانند گزینه 51)، این پیکربندی خاص برای نصب روی ریل DIN با طول کلی سیستم ۹٫۰ متر طراحی شده است. ترمینال‌های نواری یکپارچه SpringLoc امکان اتصال سریع سیم‌کشی میدانی را بدون نیاز به ابزارهای تخصصی فراهم می‌کنند. ایمنی بهبودیافته در برابر تداخل فرکانس رادیویی (RFI) و تداخل الکترومغناطیسی (EMI) به این حسگر امکان می‌دهد بدون محفظه محافظ تخصصی، استانداردهای علامت CE را برآورده کند.

ویژگی‌ها

گزینه 91 کالیبراسیون سیستم ۹٫۰ متری ویژه پیکربندی‌های نصب روی ریل DIN را مشخص می‌کند.
گزینه 05 چندین تأییدیه سازمانی، از جمله گواهی‌های مناطق خطرناک ATEX، IECEx و CSA را ارائه می‌دهد.
محدوده خطی گسترده ۲۷٫۹ میلی‌متر (۱۱۰۰ میل) که از فاصله ۱٫۳ میلی‌متر (۵۰ میل) از هدف آغاز می‌شود.
ضریب مقیاس متوسط (ASF) اسمی ۳۹۴ میلی‌ولت بر میلی‌متر (۱۰ میلی‌ولت بر میل) برای محیط‌های با جابه‌جایی زیاد.
ترمینال‌های نواری SpringLoc فرایندهای اتصال را ساده کرده و در برابر شل‌شدن بر اثر ارتعاش مقاومت می‌کنند.
نقاط آزمون داخلی امکان بررسی سیگنال با استفاده از ابزارهای استاندارد را بدون قطع سیم‌کشی میدانی فراهم می‌کنند.
سازگاری معکوس با پروب‌های مجاورتی و کابل‌های رابط استاندارد 3300 XL با فاصله ۵۰ میلی‌متر.

کاربردها

پایش انبساط تفاضلی (DE) مجموعه توربین بخار و ژنراتور
اندازه‌گیری موقعیت روتور توربین‌های گازی صنعتی بزرگ
پایش جابه‌جایی محوری در مجموعه شفت‌های بزرگ
ردیابی اهداف با جابه‌جایی زیاد در تأسیسات تولید برق و پتروشیمی
ماشین‌آلات صنعتی با ارتعاش شدید و در معرض شرایط محیطی

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330878-91-05	حسگر پروکسیمیتور 3300 XL با فاصله ۵۰ میلی‌متر، نصب روی ریل DIN، طول سیستم ۹٫۰ متر، با تأییدیه‌های متعدد
A - گزینه طول کلی و نصب	91	سیستم با طول ۹٫۰ متر (۲۹٫۵ فوت)، نصب روی ریل DIN
B - گزینه تأییدیه سازمان	05	تأییدیه‌های متعدد (CSA، ATEX، IECEx و غیره)

مشخصات فنی

سازنده	Bently Nevada
شماره قطعه / مدل	330878-91-05
سری مبدل	سیستم مبدل مجاورتی 3300 XL با طول ۵۰ میلی‌متر
ورودی حسگر	یک پروب مجاورتی 3300 XL با طول ۵۰ میلی‌متر و کابل رابط را می‌پذیرد
کالیبراسیون طول سیستم	۹٫۰ متر (۲۹٫۵ فوت)
پیکربندی نصب	نصب روی ریل DIN ۳۵ میلی‌متری
نیازمندی‌های تغذیه	۱۷٫۵- تا ۲۶- ولت DC (بدون موانع)، حداکثر مصرف ۱۲ میلی‌آمپر؛ ۲۳- تا ۲۶- ولت DC (با موانع)
بازه خطی	۲۷٫۹ میلی‌متر (۱۱۰۰ میل)، از حدود ۱٫۳ تا ۲۹٫۲ میلی‌متر (۵۰ تا ۱۱۵۰ میل)
ضریب مقیاس متوسط (ASF)	۳۹۴ میلی‌ولت بر میلی‌متر (۱۰ میلی‌ولت بر میل)، نامی
انحراف از خط مستقیم با بهترین برازش (DSL)	کمتر از ۰٫۷۴± میلی‌متر (۲۹± میل) در بازه ۰ تا ۴۵+ درجه سانتی‌گراد
امپدانس خروجی	۵۰ اهم
دمای کارکرد	۵۱- تا ۱۰۰+ درجه سانتی‌گراد (۶۰- تا ۲۱۲+ درجه فارنهایت)
دمای نگهداری	۵۱- تا ۱۰۵+ درجه سانتی‌گراد (۶۰- تا ۲۲۱+ درجه فارنهایت)
جنس محفظه	آلومینیوم A380
نوع اتصال ترمینال	ترمینال فنری SpringLoc
اندازه سیم‌کشی فیلد پشتیبانی‌شده	کابل تریاد شیلددار ۰٫۲ تا ۱٫۵ میلی‌مترمربع (۱۶ تا ۲۴ AWG)

اتصالات و رابط‌ها

برچسب ترمینال	کارکرد
OUT	سیگنال خروجی ولتاژ Proximitor (فاصله دینامیک و DC)
COM	مرجع مشترک برگشت مدار
-VT	ورودی منبع تغذیه (۱۷٫۵- تا ۲۶- ولت DC)

راهنمای نصب

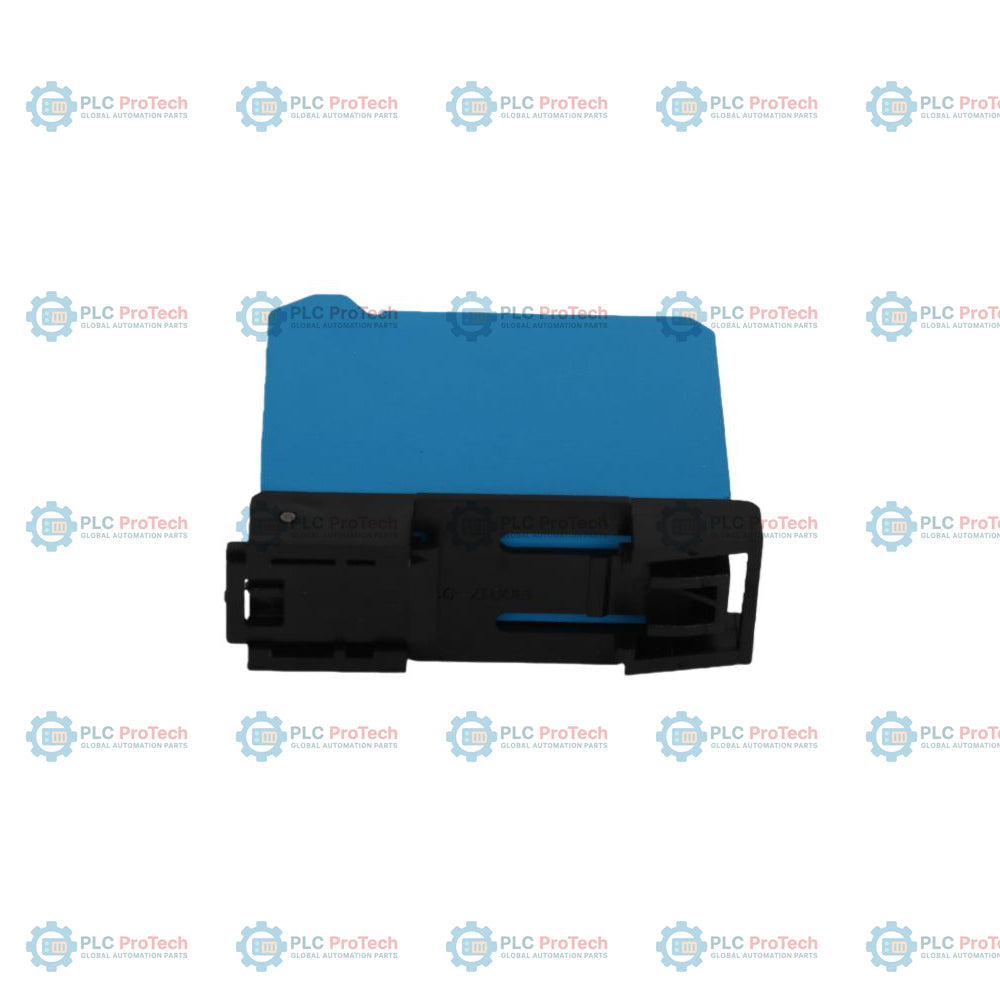

نصب روی ریل DIN از پد DIN یکپارچه، طراحی‌شده برای ریل DIN استاندارد ۳۵ میلی‌متری، استفاده می‌کند. برای خارج‌کردن ماژول از ریل، ۳٫۰۵ میلی‌متر فضای آزاد اضافی در نظر بگیرید.
شیلد کابل رابط را در محفظه حسگر Proximitor زمین کنید. برای جلوگیری از ایجاد حلقه‌های زمین، شیلد کابل کواکسیال را در هیچ نقطه دیگری زمین نکنید.
برای مسیرهای کابل‌کشی از حسگر Proximitor تا رک مانیتور، از کابل فیلد سه‌رسانای شیلددار پیشنهادی از نوع تریاد (۱۸ AWG یا مشابه) استفاده کنید.
هنگام بررسی کالیبراسیون سیستم، حداقل اندازه هدفِ موردنیاز، یعنی قطر هدف تخت ۱۰۲ میلی‌متر (۴٫۰ اینچ)، را رعایت کنید.
پیش از قفل‌کردن رزوه‌های محفظه، فاصله پروب را با استفاده از حرکت فیزیکی براکت لغزنده یا میکرومتر اسپیندلی کالیبره کنید.

انطباق و گواهی‌ها

ATEX/IECEx: Ex ia IIC T4/T5 Ga، Ex ia IIIC T90C/T105C Dc، Ex nA IIC T4/T5 Gc، Ex ec IIC T4/T5 Gc (گزینه 05)
CSA/CNRTLus: کلاس I، ناحیه 0: AEx/Ex ia IIC T4/T5 Ga؛ کلاس I، گروه‌های A، B، C، D؛ کلاس II، گروه‌های E، F، G؛ کلاس III
نشان CE اروپا: مطابق با دستورالعمل EMC 2014/30/EU و دستورالعمل RoHS 2011/65/EU
استانداردهای سازگاری الکترومغناطیسی: EN 61000-6-2، EN 61000-6-4
مقررات RoHS چین: دوره استفاده سازگار با محیط‌زیست ۱۵ ساله (EFUP)
