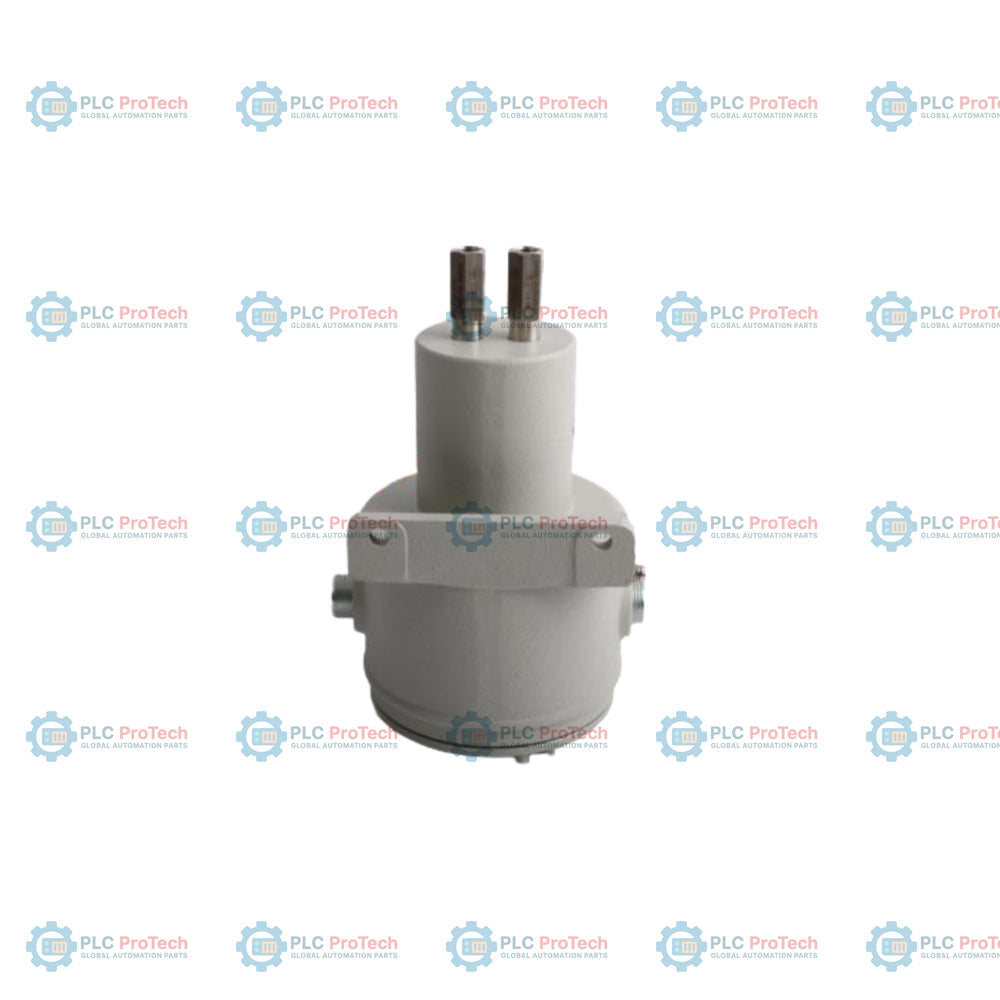

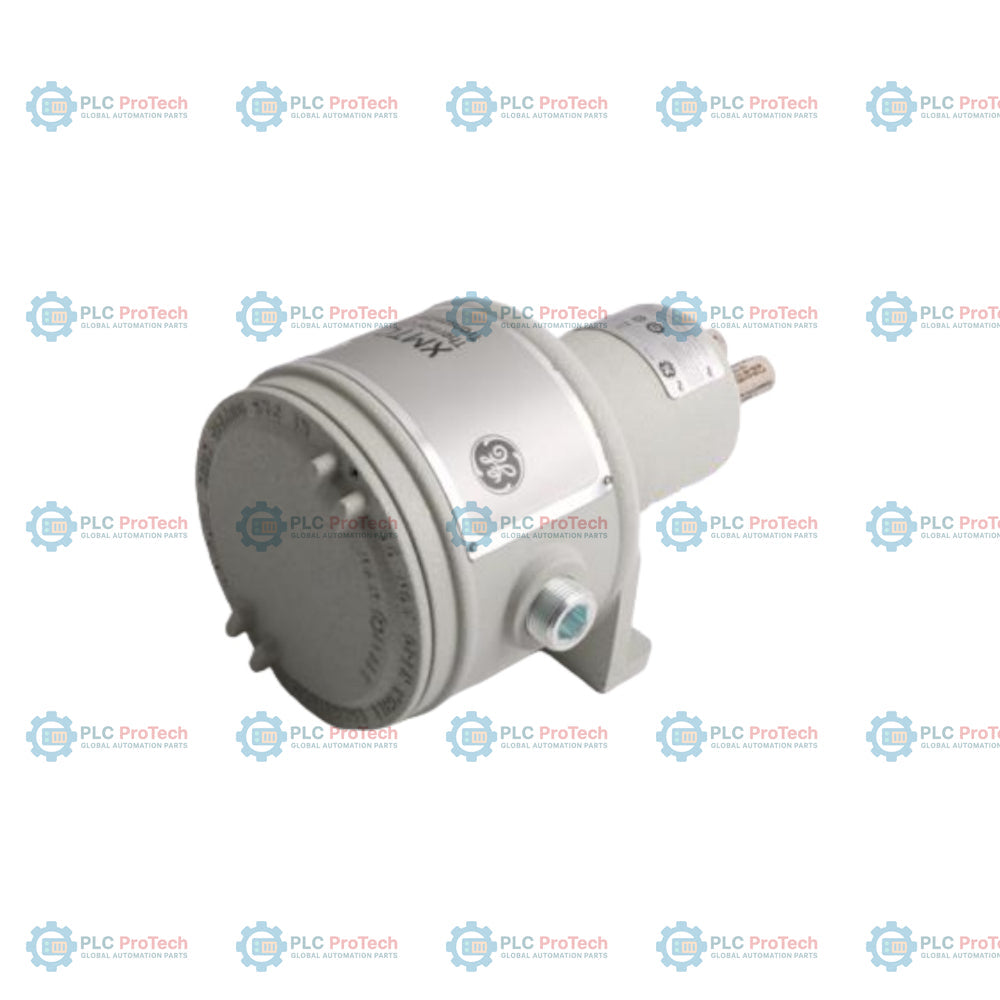

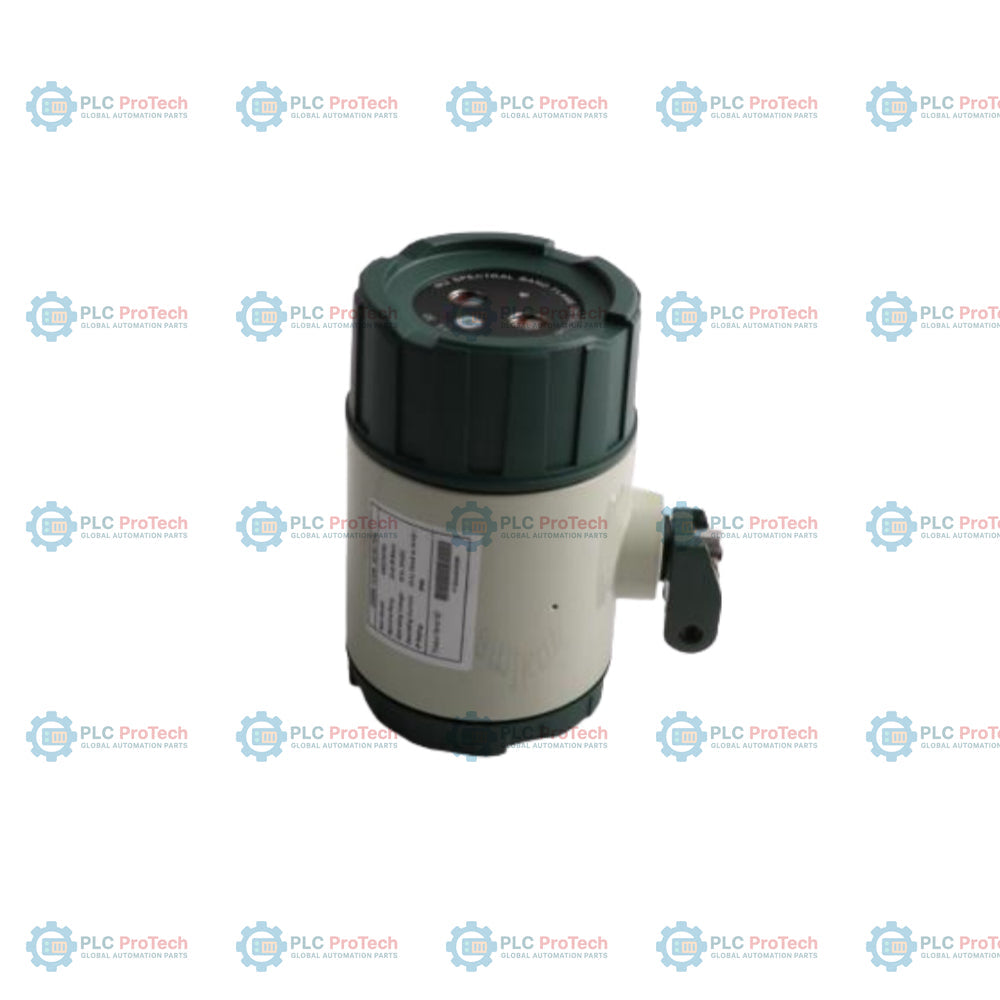

تولیدکننده: Bently Nevada
شماره محصول: 330880-RU-50-028-03-02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مبدل مجاورتی PROXPAC XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 250g
ابعاد: ۶۰ میلی‌متر × ۱۱۰ میلی‌متر × ۱۱۰ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
330880-RU-50-028-03-02: این پیکربندی انگلیسی مبدل مجاورت PROXPAC XL شرکت Bently Nevada دارای گزینه RU برای تأییدیه‌های مناطق خطرناک EAC / TR CU روسیه، طول آداپتور فاصله‌گذار 5.0 اینچی (گزینه 50) و عمق نفوذ پروب 2.8 اینچی (گزینه 028) است. این راهکار یکپارچه استانداردشده، یک پروب مجاورت 3300 XL 8 mm و یک حسگر Proximitor را درون یک محفظه ترموپلاستیک پلی‌فنیلن سولفید (PPS) ترکیب میکند و نیاز به کابل‌های رابط یا جعبه‌های اتصال جداگانه را از بین میبرد.
این مجموعه که به اتصالات گزینه 03 مجهز است، شامل یک اتصال 3/4-14 NPT، یک کاهنده استنلس‌استیل 3/4-14 NPT به 1/2-14 NPT و دو درپوش است و از طریق رزوه 3/4-14 NPT (گزینه 02) به‌طور ایمن نصب می‌شود. این مبدل یکپارچه از طریق سیم‌کشی میدانی تا 305 متر، مستقیماً به ورودی‌های سیستم پایش 3300 XL متصل می‌شود و اندازه‌گیری‌های ارتعاش و موقعیت را در ماشین‌آلات دوار فراهم میکند؛ در مکان‌هایی که محدودیت فضا، شرایط شدید محیطی یا محدودیت‌های مسیردهی کابل، استفاده از محفظه‌های مجزای Proximitor را ناممکن می‌سازد.
| گزینه | کد روی این SKU | شرح |
|---|---|---|
| شماره قطعه قابل سفارش | 330880-RU-50-028-03-02 | مجموعه مبدل مجاورتی PROXPAC XL (انگلیسی) |
| A - پروب و تأییدیه‌ها | RU | پروب 3300 XL با قطر ۸ میلی‌متر و تأییدیه‌های مناطق خطرناک روسیه EAC / GOST-R / TR CU |
| B - آداپتور فاصله‌گذاری | 50 | طول آداپتور فاصله‌گذاری: ۵٫۰ اینچ (۱۲۷ میلی‌متر) |
| C - نفوذ پروب | 028 | طول نفوذ غلاف پروب: ۲٫۸ اینچ (۷۱ میلی‌متر) |
| D - اتصالات | 03 | یک اتصال 3/4-14 NPT، یک کاهنده SST از 3/4-14 NPT به 1/2-14 NPT، و دو درپوش |
| E - رزوه نصب | 02 | رزوه نصب 3/4-14 NPT |
| پارامتر | مشخصات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| مدل | 330880-RU-50-028-03-02 |
| نوع محصول | مبدل مجاورتی PROXPAC XL |
| نوع ورودی | پروب مجاورتی 3300 XL با قطر ۸ میلی‌متر (کابل ۱ متری نصب‌شده در غلاف) |
| الزامات توان | -۱۷٫۵ تا -۲۶ ولت جریان مستقیم (بدون موانع) در حداکثر ۱۲ میلی‌آمپر؛ -۲۳ تا -۲۶ ولت جریان مستقیم (با موانع) |
| مقاومت خروجی | ۵۰ اهم |
| محدوده خطی | ۲ میلی‌متر (۸۰ میل)، از فاصله تقریبی ۰٫۲۵ میلی‌متر (۱۰ میل) از هدف |
| محدوده ولتاژ خروجی | تقریباً -۱ ولت جریان مستقیم تا -۱۷ ولت جریان مستقیم در محدوده خطی |
| تنظیم فاصله پیشنهادی | ۱٫۲۷ میلی‌متر (۵۰ میل) |
| ضریب مقیاس افزایشی (ISF) | ۷٫۸۷ ولت بر میلی‌متر (۲۰۰ میلی‌ولت بر میل) +/-۵٪ (اندازه‌گیری‌شده در گام‌های ۰٫۲۵ میلیمتری در محدوده ۸۰ میل، از ۰ تا +۴۵ درجه سلسیوس) |
| انحراف از خط مستقیم (DSL) | کمتر از +/-۰٫۰۲۵ میلی‌متر (+/-۱ میل) در دمای ۰ تا ۴۵ درجه سلسیوس |
| پاسخ فرکانسی | ۰ تا ۱۰ کیلوهرتز: +۰، -۳ دسی‌بل (با حداکثر ۳۰۵ متر / ۱٬۰۰۰ فوت سیم‌کشی میدانی) |
| حداقل اندازه هدف | هدف تخت با قطر ۱۵٫۲ میلی‌متر (۰٫۶ اینچ) |
| حداقل قطر شفت | ۵۰٫۸ میلی‌متر (۲٫۰ اینچ) |
| قطر پیشنهادی شفت | حداقل ۷۶٫۲ میلی‌متر (۳٫۰ اینچ) |
| جنس محفظه | ترموپلاستیک پلی‌فنیلن سولفید (PPS) مقاوم در برابر اشعه فرابنفش و تقویت‌شده با شیشه، دارای الیاف رسانا |
| جنس غلاف | استنلس‌استیل AISI 304 |
| زنجیر نگهدارنده | استنلس‌استیل AISI 304 |
| غلاف بیرونی و پیچ‌های نگهدارنده | استنلس‌استیل AISI 303 |
| جنس اورینگ غلاف | نئوپرن |
| جنس لاینر ارت | استنلس‌استیل AISI 304 |
| ایزولاسیون ارتعاشی | سیلیکون سلولی بسیار نرم |
| جنس برچسب درپوش | پلی‌استر سفید براق بازتابنده |
| محدوده دمای پروب | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| دمای محفظه و حسگر Proximitor | -52 degC تا +100 degC (-62 degF تا +212 degF) |
| محدوده دمای نگهداری | -52 degC تا +105 degC (-62 degF تا +221 degF) |
| رطوبت نسبی | چگالش 100٪، غیرقابل‌غوطه‌وری در صورت محافظت از کانکتورها |
| درجه حفاظت محفظه | نوع 4X و IP66 |
| گشتاور مهره نگهدارنده | 29.5 N-m (260 in-lb) |
| گشتاور مهره قفل غلاف پروب | 39.3 N-m (350 in-lb) |
| ترمینال | عملکرد | شرح |
|---|---|---|
| VT / PWR | ورودی تغذیه | اتصال منبع تغذیه ولتاژ منفی (-17.5 Vdc تا -26 Vdc) |
| COM | مشترک | مرجع مشترک مدار و زمین سیگنال |
| OUT | خروجی سیگنال | خروجی ولتاژ دینامیکی متناسب (-1 Vdc تا -17 Vdc) |
