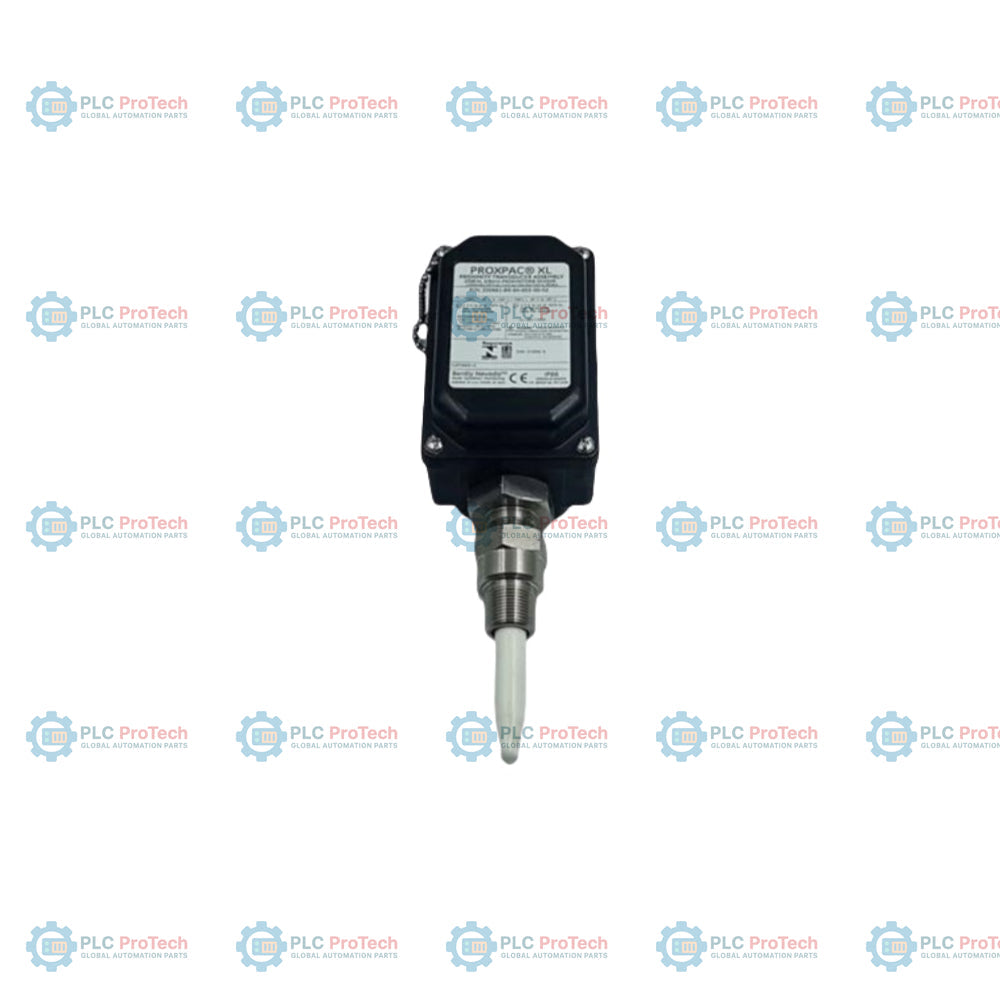

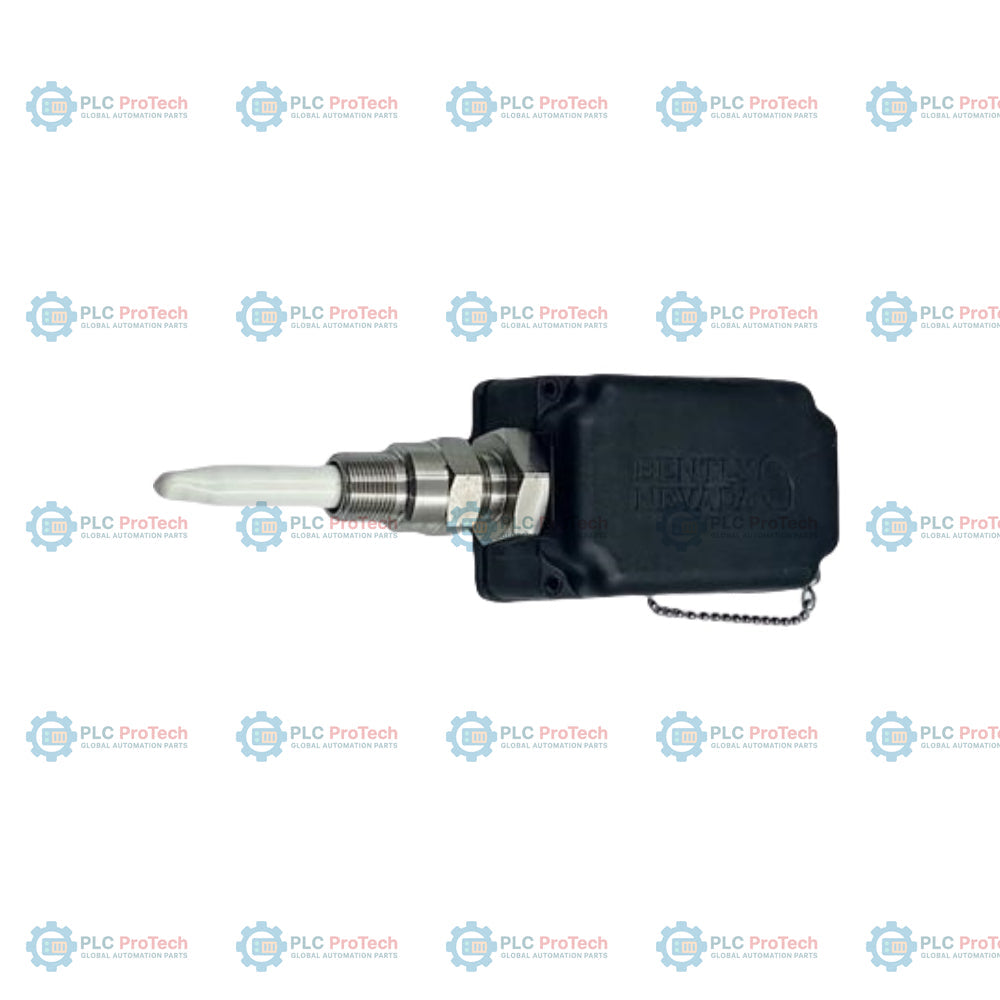

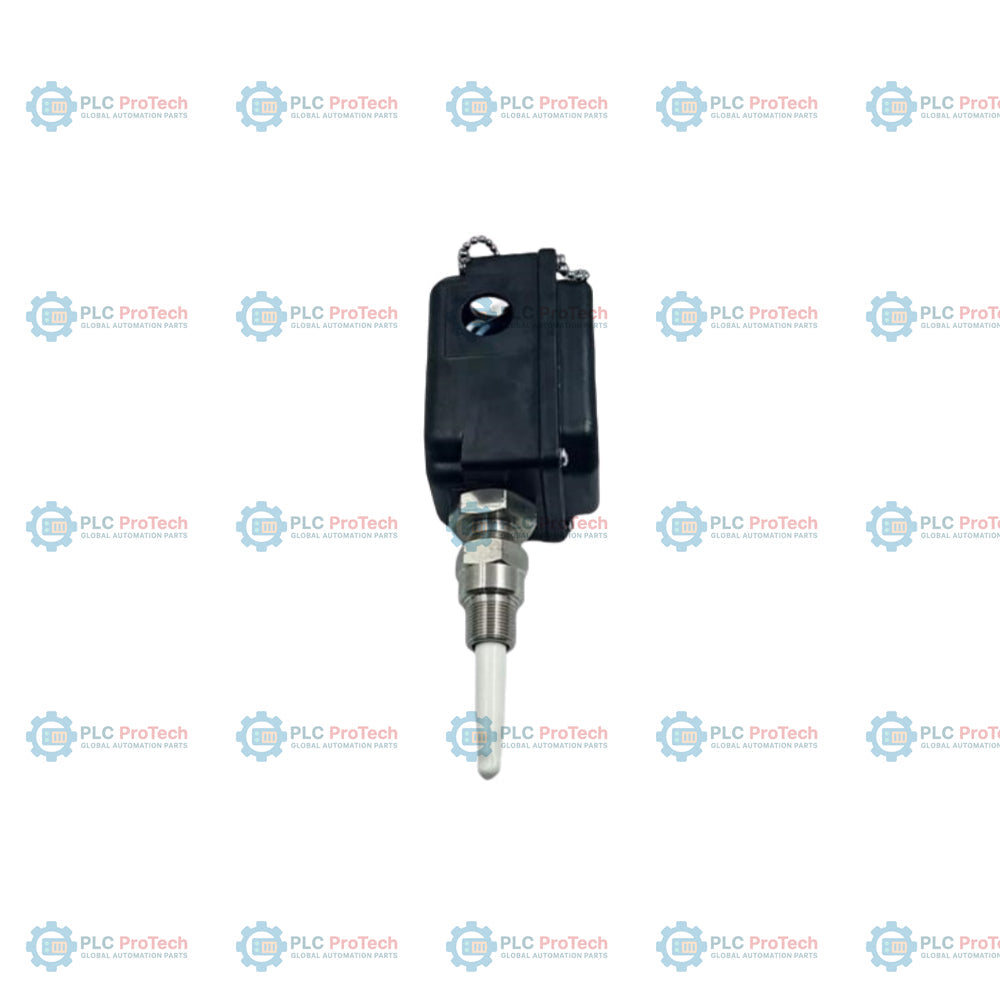

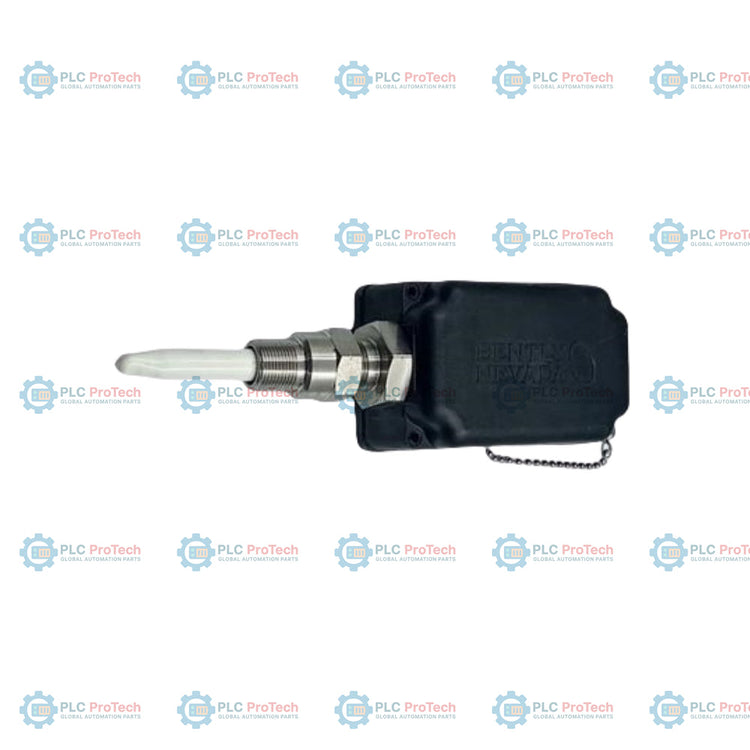

Bently Nevada 330881-16-05-035-01-02 مبدل مجاورت PROXPAC XL

توضیحات

Bently Nevada 330881-16-05-035-01-02 یک مجموعه مبدل مجاورت یکپارچه PROXPAC XL متریک را مشخص می‌کند که با یک پروب 3300 XL 8 mm (بدون تأییدیه‌ها)، یک آداپتور فاصله‌گذار 50 میلی‌متری، عمق نفوذ پروب 35 میلی‌متری، یک اتصال مجرای کابل M25 (همراه با دو درپوش) و یک رزوه نصب 3/4-14 NPT پیکربندی شده است. این یکپارچه‌سازی خاص، پروب جریان گردابی بدون تماس و حسگر پروکسیمیتور 3300 XL را در یک درپوش محفظه پلی‌فنیلن سولفید (PPS) واحد ترکیب می‌کند و نیاز به کابل رابط و محفظه جداگانه پروکسیمیتور را کاملاً از بین می‌برد. با مسیردهی مستقیم سیم‌کشی میدانی از مانیتور به محفظه PROXPAC XL، فضای نصب و نقاط بالقوه خرابی اتصال به‌طور چشمگیری کاهش می‌یابند.

محفظه ترموپلاستیک مقاوم از PPS تقویت‌شده با الیاف شیشه و رسانا ساخته شده است و تخلیه عالی بارهای الکترواستاتیک، استحکام سازه‌ای و حفاظت محیطی Type 4X / IP66 را فراهم می‌کند. این پیکربندی از یک کابل تری‌اکسیال 75 اهم، به طول 1 متر و با عایق FEP، همراه با یک کانکتور ClickLoc با روکش طلا در داخل استفاده می‌کند. این محصول برای عملکرد بی‌وقفه در شرایط سخت طراحی شده و اتصال مستقیم به مانیتورهای حفاظت از ماشین‌آلات Bently Nevada 3300 XL را برای پایش پیوسته ارتعاش شفت، موقعیت محوری و سرعت ماشین‌آلات دوار فراهم می‌کند.

ویژگی‌ها

• یکپارچه‌سازی Option 16 شامل یک پروب مجاورت 3300 XL 8 mm بدون تأییدیه‌های محیط‌های خطرناک، برای محیط‌های صنعتی استاندارد است.
• Option 05 طول 50 میلی‌متری آداپتور فاصله‌گذار را برای موقعیت‌دهی دقیق پروب روی پوسته‌های ماشین فراهم می‌کند.
• Option 035 طول نفوذ پروب 35 میلی‌متر را مشخص می‌کند که در محدوده‌ای باریک قابل تنظیم است تا فاصله هدف بهینه شود.
• بسته اتصالات Option 01 شامل یک اتصال مجرای M25 و دو درپوش است و ورودی مستقیم و تمیز سیم میدانی را به‌صورت ایمن فراهم می‌کند.
• گزینه رزوه نصب Option 02 یک رزوه مقاوم 3/4-14 NPT فراهم می‌کند که برای نصب صحیح آداپتور فاصله‌گذار و اتصال به پوسته ضروری است.
• درپوش محفظه ترموپلاستیک پلی‌فنیلن سولفید (PPS) دارای الیاف شیشه و رسانا است که مجموعه را مستحکم کرده و بارهای الکترواستاتیک را تخلیه می‌کند.
• قابلیت سیم‌کشی مستقیم میدانی به مانیتور، کابل‌های رابط خارجی، محفظه‌های جداگانه و کانکتورهای کمکی را حذف می‌کند.
• درجه‌بندی‌های IP66 و Type 4X حفاظت در برابر محیط‌های سخت، نفوذ رطوبت و جوهای خورنده را تضمین می‌کنند.

کاربردها

طراحی مبدل یکپارچه برای ماشین‌آلات دارای یاتاقان‌های فیلم سیال، که فضای نصب در آن‌ها محدود است و توپولوژی سیم‌کشی ساده‌تری موردنیاز است، ایده‌آل است. کاربردهای معمول شامل موارد زیر است:

• اندازه‌گیری ارتعاش شعاعی و موقعیت محوری در توربین‌های بخار، توربین‌های گاز و کمپرسورهای صنعتی.
• پایش جابه‌جایی دینامیکی شفت در پمپ‌ها و گیربکس‌های دوربالا.
• در جاهایی که فضای نصب محفظه خارجی پروکسیمیتور موجود نیست، برای اندازه‌گیری‌های مجاورتِ بدون تماس و نصب‌شده روی پوسته.
• سیستم‌های حفاظت ماشین‌آلات که به محفظه‌های محیطی Type 4X / IP66 نیاز دارند.

اطلاعات سفارش

مشخصات فنی

دستورالعمل‌های نصب

برای راه‌اندازی موفق سیستم مبدل PROXPAC XL، این دستورالعمل‌های استاندارد را دنبال کنید:

• برای اندازه‌گیری‌های محوری، حداقل فاصله ۴۰ میلی‌متر (۱٫۶ اینچ) بین نوک مبدل‌های مجاور و برای اندازه‌گیری‌های ارتعاش شعاعی ۳۸ میلی‌متر (۱٫۵ اینچ) را حفظ کنید تا تداخل متقابل به ۵۰ میلی‌ولت یا کمتر محدود شود.
• از نصب روی شفت‌هایی با قطر کمتر از ۷۶٫۲ میلی‌متر (۳٫۰ اینچ) خودداری کنید، مگر آنکه تغییرات احتمالی ضریب مقیاس را در نظر گرفته باشید.
• برای مهره نگهدارنده گشتاور ۲۹٫۵ N-m (۲۶۰ اینچ-پوند) و برای مهره قفل غلاف پروب گشتاور ۳۹٫۳ N-m (۳۵۰ اینچ-پوند) اعمال کنید تا نگهداشت فیزیکی و آب‌بندی مکانیکی مناسب تضمین شود.
• مطمئن شوید مسیرهای لوله کاندویت در محل نصب به‌درستی آب‌بندی شده‌اند تا از ورود رطوبت خارجی و میعان از طریق لوله‌کشی کاندویت به داخل محفظه PPS جلوگیری شود.

انطباق و گواهی‌ها

• نشان CE: با الزامات الکترومغناطیسی و صنعتی اروپایی CE مطابقت دارد.
• درجه‌بندی IP66 محفظه: طبق گزارش BASEEFA به شماره T07/0709 تأیید شده است.
• یکپارچگی مکانیکی محفظه: دارای گواهی BASEEFA برای تحمل دو ضربه مجزای ۴ ژول در دماهای ‎-۳۹ درجه سانتی‌گراد و ‎+۱۱۵ درجه سانتی‌گراد.
