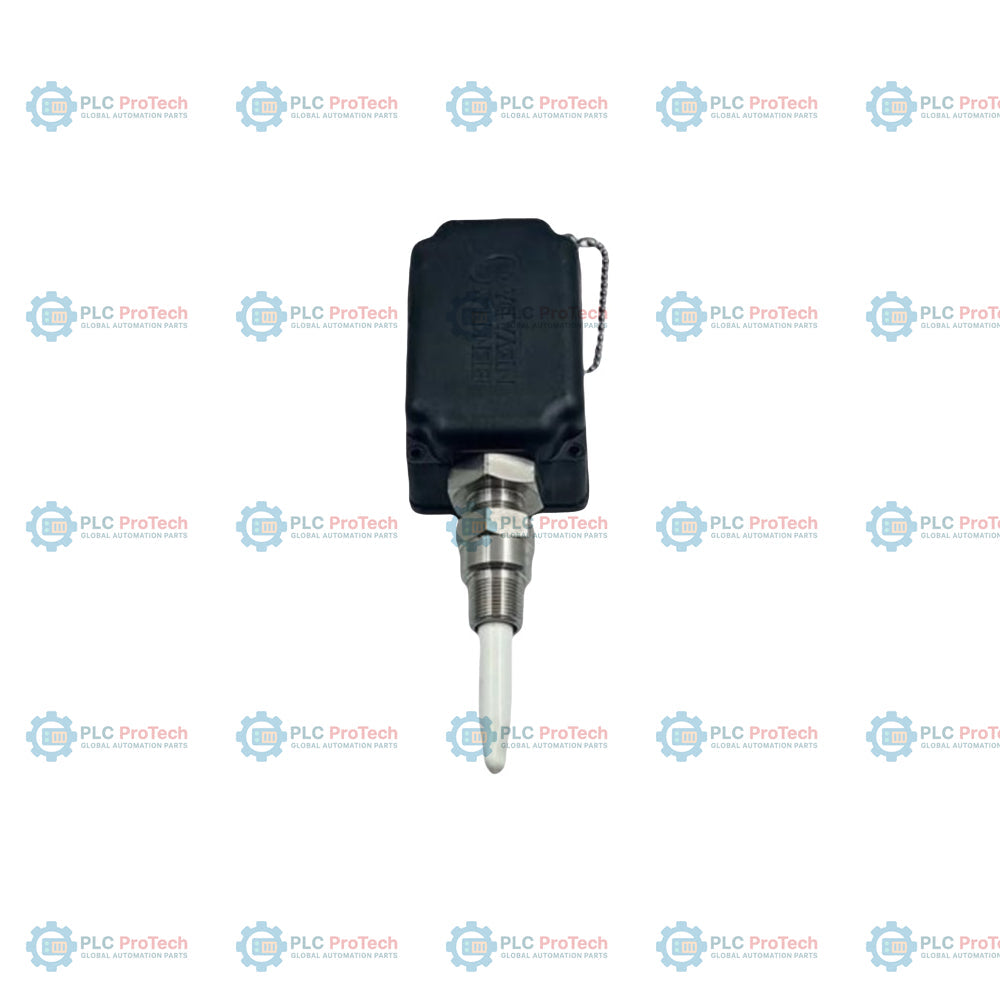

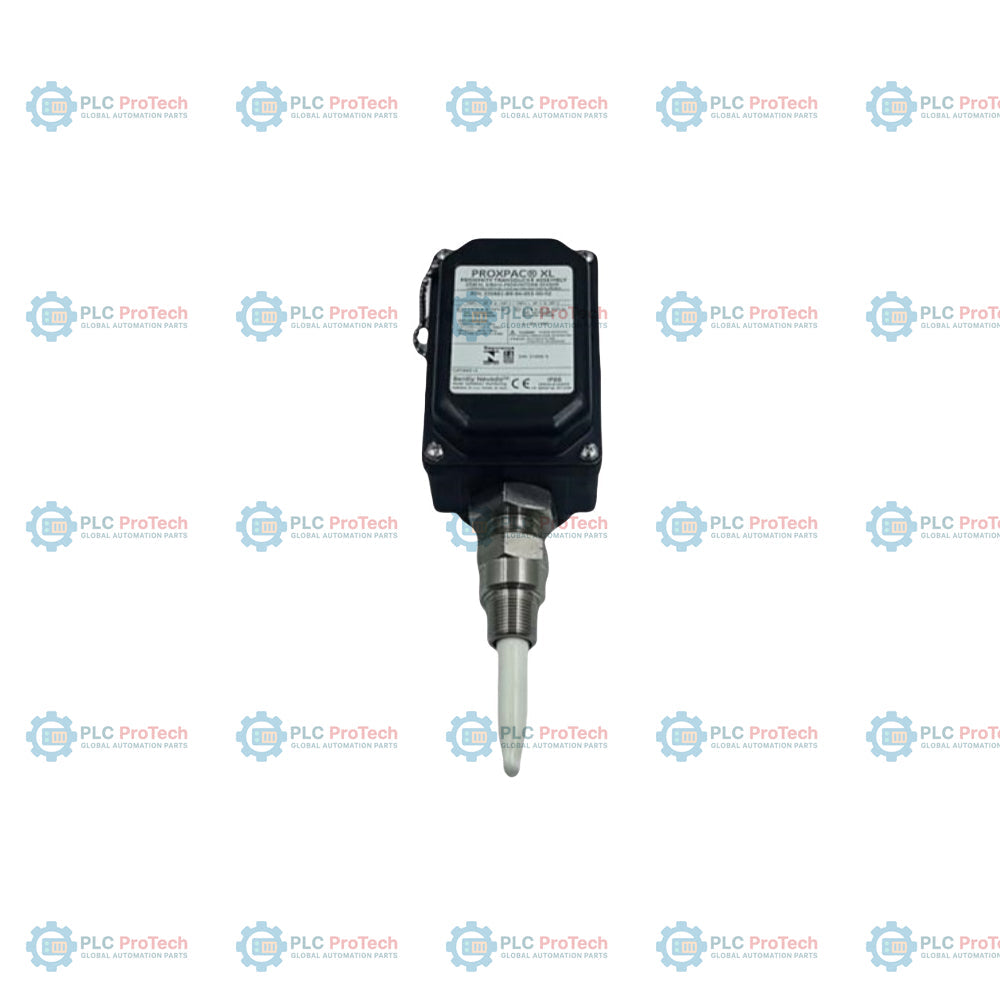

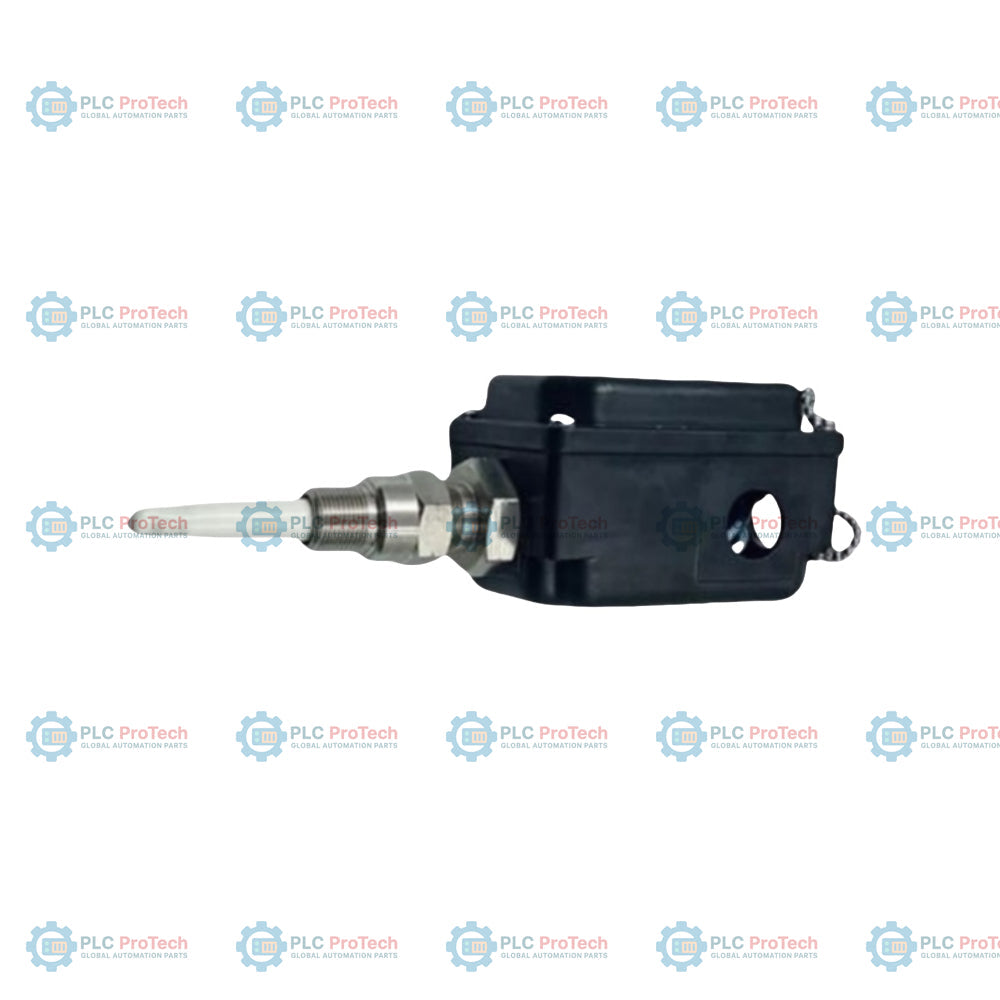

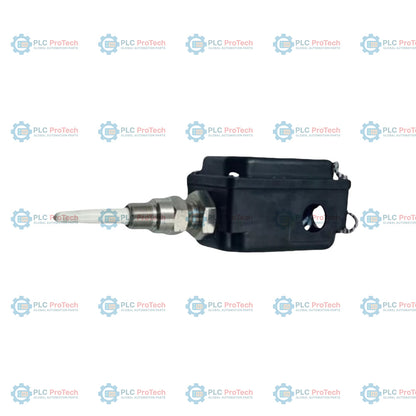

330881-28-00-145-03-02 یک مجموعه مبدل مجاورتی PROXPAC XL با رزوه متریک را مشخص میکند که با یک پروب مجاورتی 3300 XL با قطر 8 میلیمتر و تأییدیههای متعدد برای مناطق خطرناک، بدون آداپتور فاصلهگذار، با عمق نفوذ پروب 145 میلیمتر، یک اتصال مجرای M20 به همراه دو درپوش مسدودکننده و رزوه نصب غلاف بیرونی 3/4-14 NPT پیکربندی شده است. این مجموعه یکپارچه، پروب مجاورتی و حسگر 3300 XL Proximitor را در یک بسته مکانیکی واحد ادغام میکند و نیاز به محفظههای خارجی جداگانه برای Proximitor یا کابلهای رابط میانی را از بین میبرد. سیمکشی میدانی مستقیماً درون ترمینال اتصال محفظه مبدل انجام میشود که پیچیدگی کلی نصب حلقه را کاهش داده و نیاز به مسیرهای طولانی سیمکشی را کمتر میکند.
محفظه سازهای از ترموپلاستیک پلیفنیلن سولفید (PPS) پیشرفته و قالبگیریشده، تقویتشده با الیاف شیشه و الیاف رسانا، ساخته شده است. این ماده مقاومت شیمیایی و استحکام مکانیکی استثنایی دارد، بارهای ساکن را بهطور مؤثر تخلیه میکند و همزمان درجه حفاظت محیطی نوع 4X و IP66 را حفظ میکند. حسگر داخلی 3300 XL Proximitor درون درپوش، با سیستمهای استاندارد پایش Bently Nevada 3300 XL ارتباط برقرار میکند و این مجموعه را به پیکربندی کارآمدی برای حفاظت از ماشینآلات دوار در محیطهای نامساعد تبدیل میسازد.
| گزینه / بخش | کد این SKU | شرح |
|---|---|---|
| شماره قطعه قابل سفارش | 330881-28-00-145-03-02 | مبدل مجاورتی PROXPAC XL، متریک |
| A - گزینه پروب و تأییدیهها | 28 | پروب 3300 XL با تأییدیههای متعدد |
| B - گزینه آداپتور فاصلهدهنده | 00 | بدون آداپتور فاصلهدهنده |
| C - گزینه نفوذ پروب | 145 | طول نفوذ پروب 145 میلیمتر |
| D - گزینه اتصالات | 03 | یک اتصال M20، دو درپوش |
| E - گزینه رزوه نصب | 02 | 3/4-14 NPT (در صورت سفارش گزینه آداپتور فاصلهدهنده الزامی است) |
| تولیدکننده | Bently Nevada |
| شماره قطعه | 330881-28-00-145-03-02 |
| سری محصول | PROXPAC XL |
| نوع مبدل | مجموعه مبدل مجاورتی یکپارچه |
| ورودی حسگر | پروب مجاورتی 3300 XL با قطر 8 میلیمتر و طول کابل 1 متر |
| الزامات تغذیه | -17.5 ولت DC تا -26 ولت DC در حداکثر 12 میلیآمپر (بدون موانع) |
| محدوده خطی | 2.0 میلیمتر (80 میل) |
| ماده محفظه | ترموپلاستیک پلیفنیلن سولفید (PPS) مقاوم در برابر فرابنفش (UV) و تقویتشده با شیشه، حاوی الیاف رسانا |
| ماده غلاف | فولاد ضدزنگ AISI 304 |
| غلاف بیرونی و پیچهای نگهدارنده | فولاد ضدزنگ AISI 303 |
| ماده اورینگ غلاف | نئوپرن |
| ماده عایق لرزش | سیلیکون سلولی فوقالعاده نرم |
| دمای کاری پروب | -52 درجه سلسیوس تا +177 درجه سلسیوس (-62 درجه فارنهایت تا +351 درجه فارنهایت) |
| دمای کاری محفظه و حسگر | -52 درجه سلسیوس تا +100 درجه سلسیوس (-62 درجه فارنهایت تا +212 درجه فارنهایت) |
| رطوبت نسبی | چگالش 100٪، در صورت محافظت از کانکتورها غیرقابل غوطهوری |
| درجه حفاظت محیطی | Type 4X و IP66 |
| گشتاور مهره نگهدارنده | 29.5 N-m (260 in-lb) |
| گشتاور مهره قفل غلاف پروب | 39.3 N-m (350 in-lb) |
برای ایجاد نصب صحیح، غلاف بیرونی را با استفاده از رزوه 3/4-14 NPT درون بدنه دستگاه نصب کنید. اگر طول نفوذ کوتاه است، اطمینان حاصل کنید که داخل بدنه، کفتراشی مناسب ایجاد شده باشد تا از تداخل با نوک پروب در نمای جانبی یا پشتی جلوگیری شود. سیمکشی محل باید از طریق اتصال لوله برق M20 ارائهشده عبور داده شود. اطمینان حاصل کنید که همه مسیرهای لوله برق آببندی شده باشند تا از ورود رطوبت به محفظه و تأثیر آن بر ترمینالهای الکتریکی داخل جلوگیری شود. برای محافظت از مدار مبدل در برابر نویز صنعتی، اتصال زمین باید با استفاده از آستر و صفحه اتصال زمین یکپارچه از جنس فولاد ضدزنگ برقرار شود.
این مجموعه با نشان CE اروپا مطابقت دارد و هنگام پیکربندی با گزینه تأییدیههای متعدد (گزینه 28)، چندین تأییدیه برای محیطهای خطرناک دریافت میکند؛ از جمله گواهیهای ATEX/IECEx و CSA برای نصبهای ذاتاً ایمن (ia) و بدون جرقه/غیرآتشزا (nA، ec) در محیطهای کلاس I، ناحیههای 0، 1 و 2. تأیید شده است که محفظه دارای درجه حفاظت محیطی IP66 و Type 4X است.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330881-28-00-145-03-02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مبدل مجاورت PROXPAC XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 250g
ابعاد: ۶۰ میلیمتر × ۱۱۰ میلیمتر × ۱۱۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
