پروب مجاورت بنتلی نوادا 330901-00-52-10-02-05 سری 3300 NSv

توضیحات

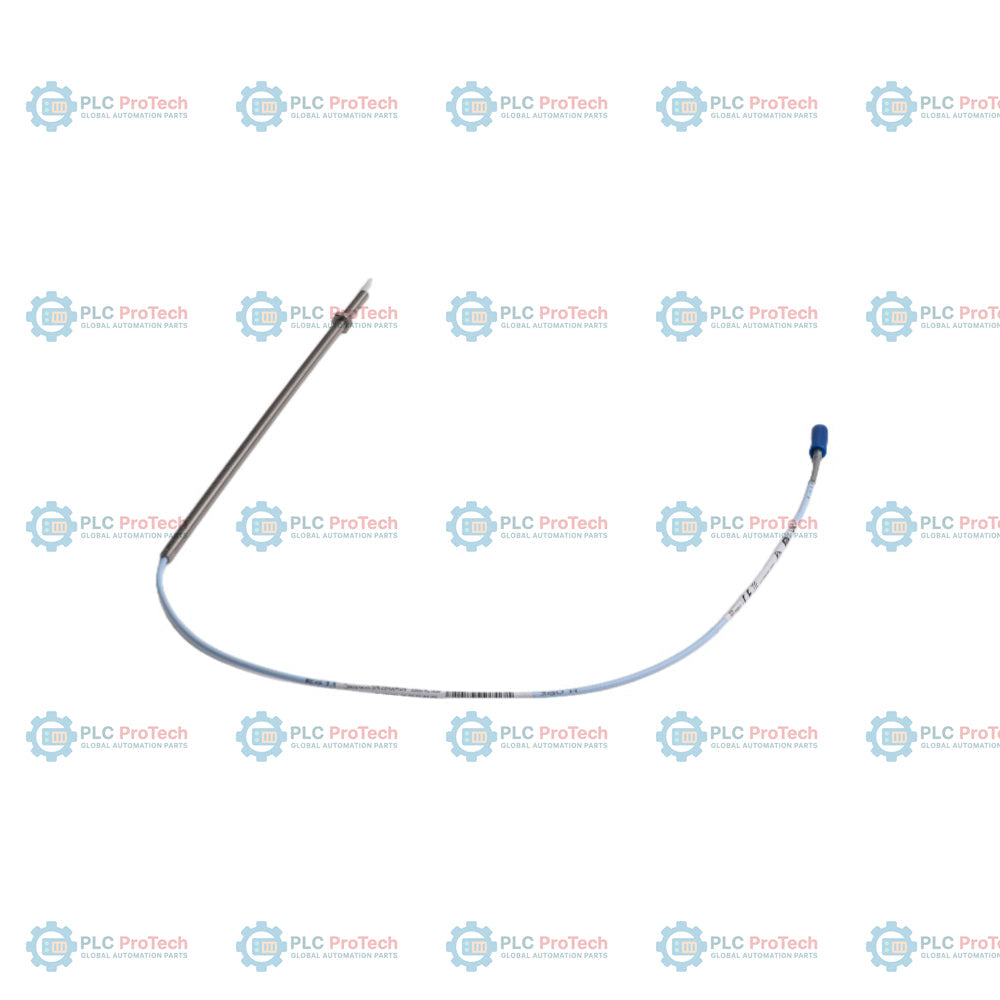

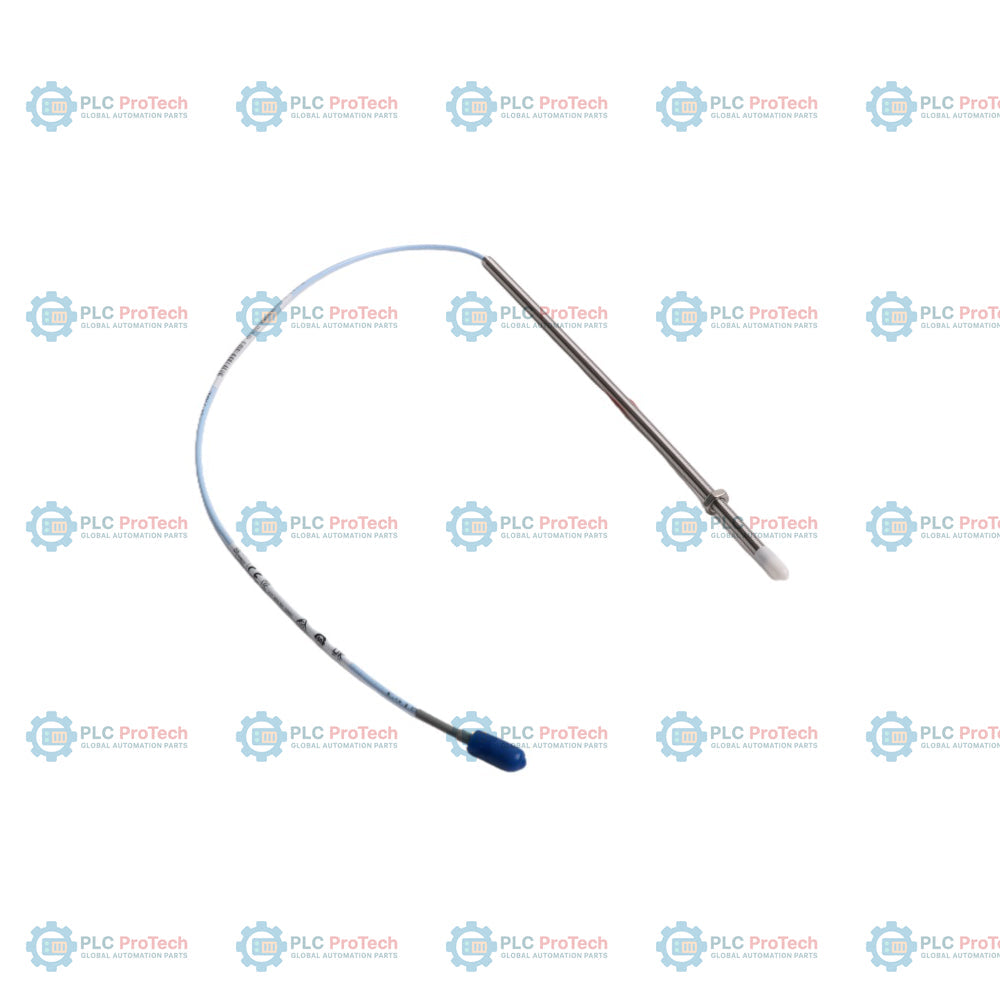

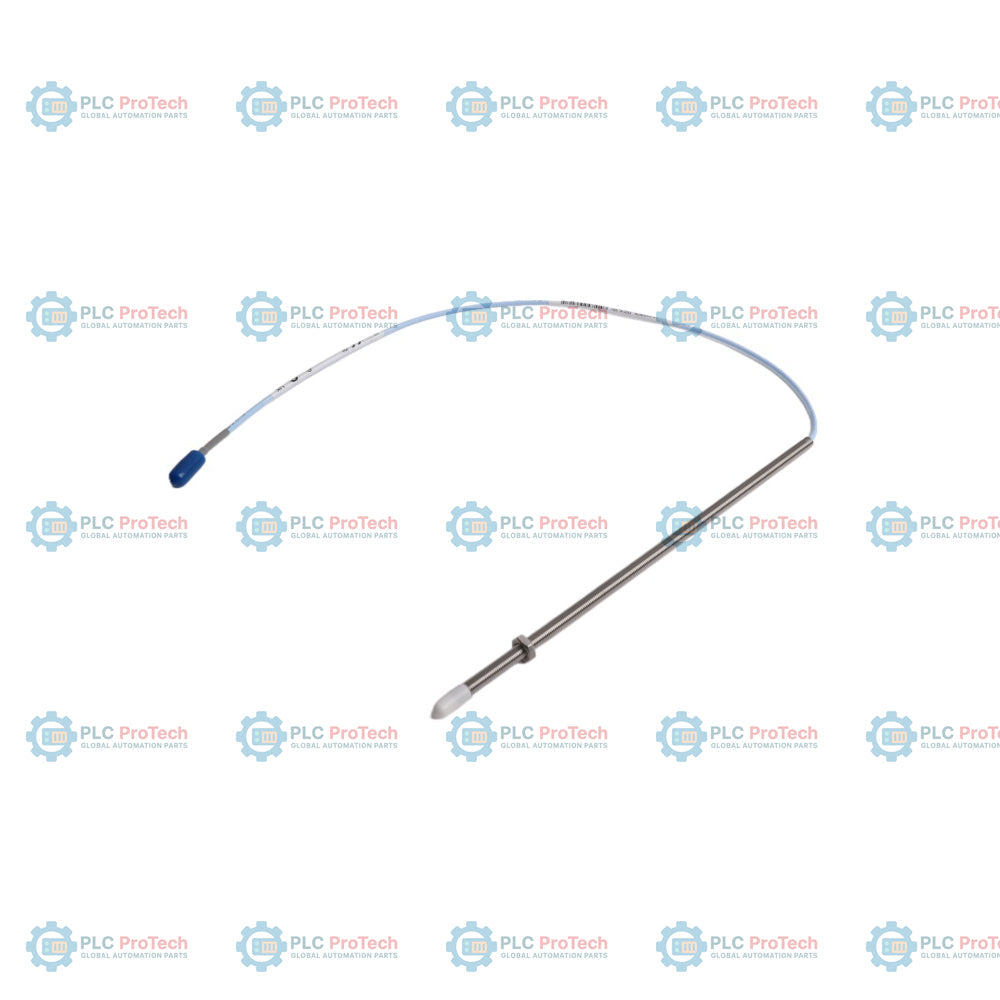

330901-00-52-10-02-05 یک پروب مجاورت 3300 NSv است که با رزوه 1/4-28 UNF-2A و بدون زره فولاد زنگ‌نزن طراحی شده است. این پیکربندی با گزینه 00 تعریف می‌شود که نشان‌دهنده طول بدون رزوه 0.0 اینچ (بدنه کاملاً رزوه‌دار) است، و گزینه 52 طول کلی بدنه 5.2 اینچ را مشخص می‌کند. پروب به یک کابل کواکسیال FEP یکپارچه استاندارد به طول 1.0 متر (39 اینچ) مجهز است (گزینه 10) که به یک کانکتور کوچک ClickLoc، بدون محافظ کانکتور (گزینه 02)، ختم می‌شود. برای پشتیبانی از نصب در اتمسفرهای صنعتی خطرناک، این واحد با گزینه 05 تأییدیه‌های متعدد عرضه می‌شود که صلاحیت آن را برای محیط‌های ذاتاً ایمن و غیرآتش‌زا در سراسر جهان تأیید می‌کند.

سیستم مبدل 3300 NSv (ارتعاش سمت نزدیک) برای پایش ریزجابه‌جایی و ارتعاش در کاربردهایی با فضای نصب محدود یا هندسه‌های هدف کوچک طراحی شده است. برخلاف پروب‌های استاندارد ۸ میلی‌متری که برای جلوگیری از اعوجاج میدان به اهداف بزرگ‌تری نیاز دارند، سطح مقطع باریک‌تر این پروب روی قطرهای شفت هدف تا 20 میلی‌متر (0.8 اینچ) یا کمتر، عملکرد مؤثری دارد. این پیکربندی به‌طور گسترده در توربین‌های گازی مشتق‌شده از موتور هواپیما و پُرسُرعت، پایش ارتعاش شعاعی یاتاقان‌های کوچک و ردیابی موقعیت محوری، در مواردی که حسگرهای سنتی از نظر فیزیکی جا نمی‌گیرند یا باعث تداخل الکترومغناطیسی می‌شوند، استفاده می‌شود.

ویژگی‌ها

• طراحی بدنه رزوه‌دار: پیکربندی رزوه 1/4-28 UNF-2A، با طول بدنه 5.2 اینچ و طول بدون رزوه 0.0 اینچ، برای حداکثر درگیری رزوه.
• مجموعه کابل بدون زره: شامل یک کابل کواکسیال FEP یکپارچه استاندارد به طول 1.0 متر، بدون زره خارجی فولاد زنگ‌نزن است.
• کانکتور ClickLoc: با یک کانکتور نر کواکسیال کوچک ClickLoc پایان‌دهی شده است تا اتصال ایمن و کم‌اتلاف به کابل‌های رابط فراهم شود.
• تأییدیه‌های مناطق خطرناک: مجهز به گزینه 05 تأییدیه‌های متعدد است که انطباق ایمنی تأییدشده برای کاربردهای مناطق خطرناک را فراهم می‌کند.
• بهینه‌سازی برای هدف: برای ارائه قرائت‌های خطی جابه‌جایی روی قطرهای کوچک شفت و اهداف باریک، بدون اعوجاج میدان، به‌طور ویژه کالیبره شده است.
• ساختار مستحکم: دارای نوک پلی‌فنیلن سولفید (PPS) با یکپارچگی بالا است که مستقیماً روی بدنه پروب از جنس فولاد زنگ‌نزن AISI 304 قالب‌گیری شده است.

کاربردها

• اندازه‌گیری ارتعاش شعاعی شفت و موقعیت محوری در ماشین‌آلات دوار کوچک‌قطر و پُرسُرعت.
• پایش جابه‌جایی محفظه یاتاقان و روتور در توربین‌های گازی مشتق‌شده از موتور هواپیما و کمپرسورهای صنعتی فشرده.
• کاربردهای اندازه‌گیری مجاورت که در آن حسگرهای مجاور باید بدون تداخل متقابل، نزدیک به یکدیگر نصب شوند.
• تشخیص ارتعاش در هندسه‌های هدف باریک‌تر از محدودیت‌های استاندارد پروب ۸ میلی‌متری.

اطلاعات سفارش

جدول زیر ساختار کامل رمزگشایی پیکربندی پروب مجاورت 330901-00-52-10-02-05 را بر اساس مستندات رسمی سازنده ارائه می‌دهد:

مشخصات فنی

راهنمای نصب

برای جلوگیری از آسیب به شیلد هادی داخلی، حداقل شعاع خم کابل کواکسیال FEP یکپارچه را 25.4 میلی‌متر (1.0 اینچ) حفظ کنید. فاصله فیزیکی پروب را با استفاده از فیلر گیج تنظیم کنید، یا خروجی ولتاژ DC سنسور Proximitor همراه را پایش کنید تا تقریباً مقدار -9.0 Vdc را نشان دهد (مطابق با فاصله اسمی 1.0 میلی‌متر یا 40 میل). هنگام نصب پروب، اطمینان حاصل کنید که طول کلی پروب و کابل افزایشی برابر با طول موردنیاز سیستم سنسور Proximitor باشد (5 یا 7 متر). برای به حداقل رساندن تداخل الکترومغناطیسی، از عبور کابل مبدل با امپدانس بالا در مجاورت خطوط AC ولتاژ بالا خودداری کنید.

انطباق و تأییدیه‌ها

• دستورالعمل‌های جامعه اروپا: دستورالعمل EMC 2014/30/EU، دستورالعمل RoHS 2011/65/EU
• استانداردهای EMC: EN 61000-6-2 (مصونیت صنعتی)، EN 61000-6-4 (انتشار صنعتی)
• ایمنی عملکردی: قابلیت SIL 2 تأییدشده (HFT = 0)، SIL 3 (HFT = 1)
• رتبه‌بندی مناطق خطرناک (گزینه 05، تأییدیه‌های متعدد): ATEX/IECEx Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 درجه سانتی‌گراد...T280 درجه سانتی‌گراد Dc، Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc؛ کلاس I، بخش 1 و 2، گروه‌های A، B، C، D؛ کلاس II، گروه‌های E، F، G؛ کلاس III
