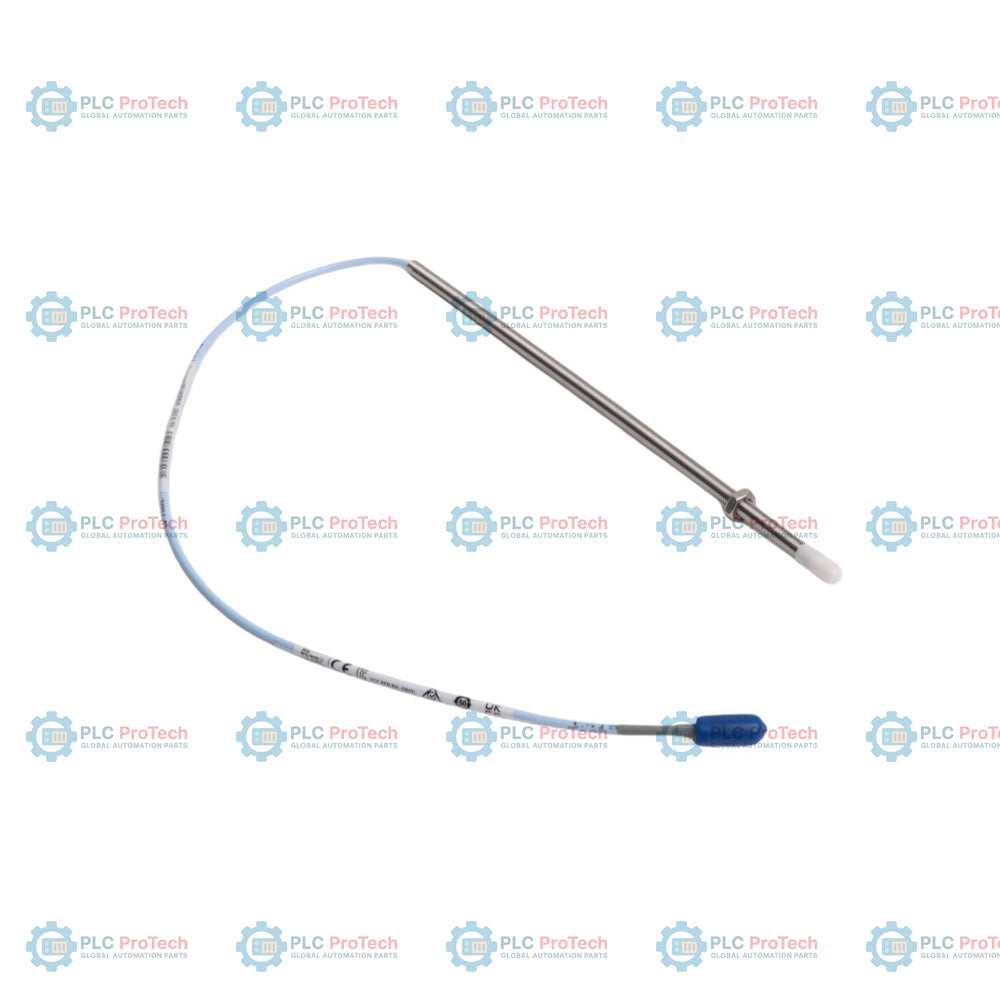

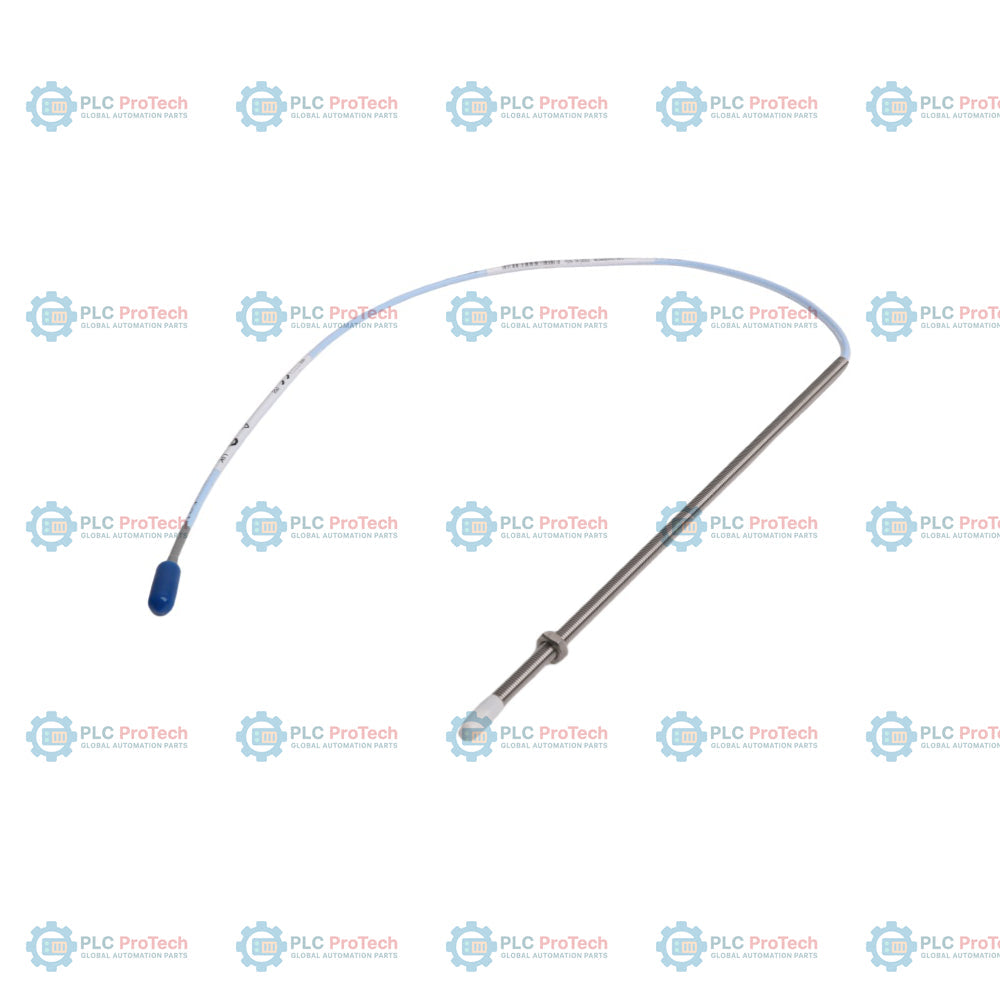

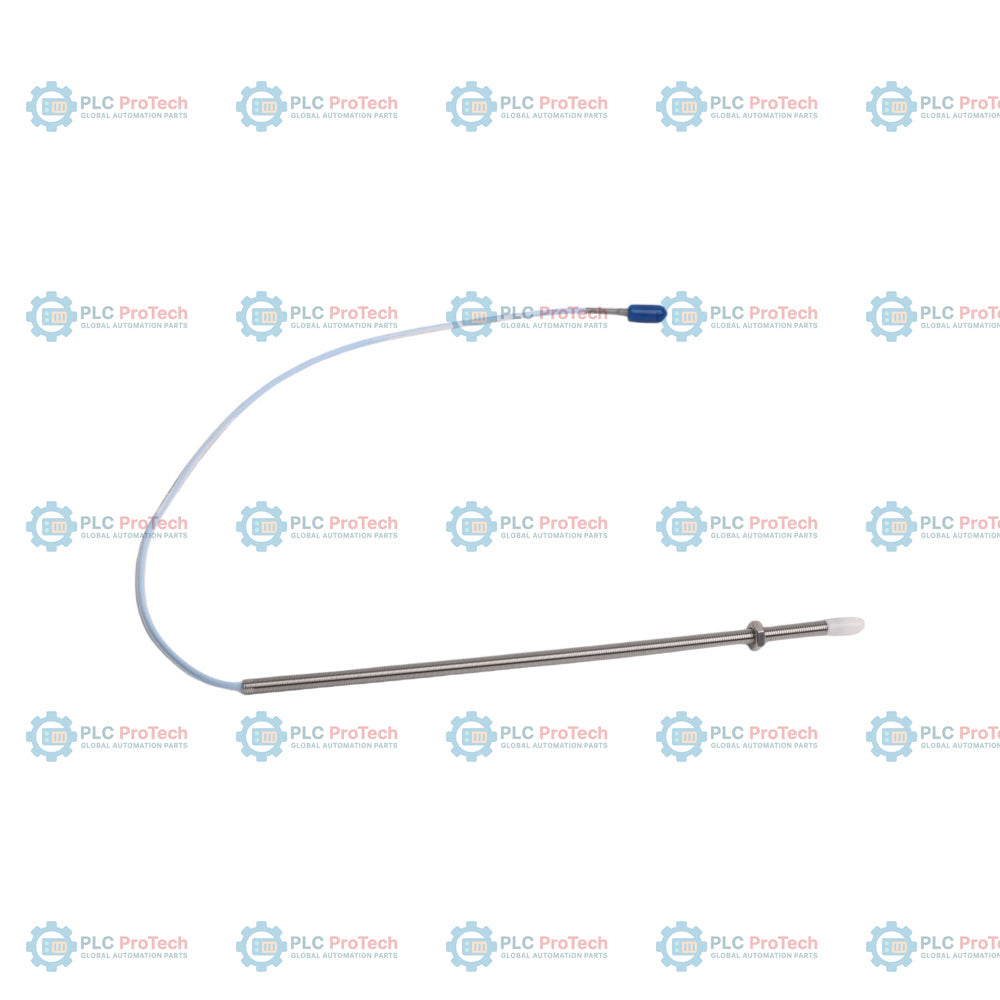

330901-00-90-05-02-05 این مورد پیکربندی پروب مجاورتی 3300 NSv را مشخص میکند که دارای رزوه بدون زره 1/4-28 UNF، طول بدون رزوه ۰٫۰ اینچ (گزینه 00)، طول کلی بدنه ۹٫۰ اینچ (گزینه 90)، طول کلی پروب ۰٫۵ متر (۲۰ اینچ) (گزینه 05)، رابط کواکسیال مینیاتوری ClickLoc بدون محافظ رابط (گزینه 02) و چندین تأییدیه سازمانی (گزینه 05) است.
این نوع بدون زره با رزوه 1/4-28 UNF برای نصبهایی استفاده میشود که به یک پایه استاندارد بدون زره مکانیکی نیاز دارند. برخلاف نمونههای زرهدار یا جایگزینهای متریک، این پروب دارای یک کابل کواکسیال استاندارد ۷۵ اهم است که به یک رابط ClickLoc ختم میشود و برای فواصل محدودی طراحی شده است که پروبهای استاندارد ۸ میلیمتری در آنها جا نمیگیرند. طول بدنه ۹٫۰ اینچی دسترسی گستردهتری را از میان محفظههای ماشین فراهم میکند، در حالی که طول کلی ۰٫۵ متری پروب برای اتصال به کابل رابط 330930 در یک سامانه مبدل ۵ یا ۷ متری طراحی شده است.
این پروب در کاربردهای پایش ارتعاش و موقعیت ماشینآلات، از جمله موارد زیر، استفاده میشود:
| گزینه / بخش | کد این SKU | شرح |
|---|---|---|
| شماره قطعه قابل سفارش | 330901-00-90-05-02-05 | پروب مجاورتی 3300 NSv، رزوه 1/4-28 UNF، بدون زره |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه 0.0 in |
| B - گزینه طول کلی محفظه | 90 | طول کلی محفظه 9.0 in |
| C - گزینه طول کلی | 05 | طول کلی 0.5 متر (20 in) |
| D - گزینه کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه نهاد | 05 | تأییدیههای چندگانه (شامل CSA، ATEX، IECEx) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه / مدل | 330901-00-90-05-02-05 |
| سیستم مبدل | سیستم مبدل مجاورتی 3300 XL NSv |
| اندازه رزوه | 1/4-28 UNF-2A |
| گزینه زره | بدون زره |
| محدوده خطی | 1.5 mm (60 mils) |
| فاصله پیشنهادی | 1.0 mm (40 mils) |
| ضریب مقیاس متوسط (ASF) | 7.87 V/mm (200 mV/mil) |
| ضریب مقیاس افزایشی (ISF) | 7.87 V/mm (200 mV/mil) +12.5% / -20% |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.06 mm (+/-2.3 mils) |
| پاسخ فرکانسی | 0 تا 10 kHz: معمولاً +0، -3 dB |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پروب | فولاد زنگنزن AISI 304 (SST) |
| جنس کابل پروب | کابل کواکسیال 75 اهم، با عایق فلورواتیلن پروپیلن (FEP) |
| استحکام کششی (حداکثر مقدار نامی) | 220 N (50 lb) بین محفظه پروب و سیم رابط پروب |
| دمای عملیاتی (پروب) | -55 degC تا +177 degC (-67 degF تا +350 degF) |
| نقطه اتصال | نوع / مشخصات |
|---|---|
| کانکتور سیم رابط پروب | کانکتور کواکسیال مینیاتوری ClickLoc (سر مادگی) |
| امپدانس کابل | کواکسیال 75 اهم |
برای تنظیم فاصله مناسب پروب، فاصله را تقریباً روی 1.0 mm (40 mils) قرار دهید تا نقطه میانی محدوده خطی 1.5 mm ایجاد شود. برای جلوگیری از تداخل الکترومغناطیسی، کابل پروب را دور از کانالهای ولتاژ بالا عبور دهید. برای نصب استاندارد، به آچار ششگوش 7/16 اینچی نیاز است. از حد گشتاور مجاز حداکثری محفظه تجاوز نکنید. برای جلوگیری از تداخل متقابل مبدلها، حداقل فاصله 25 mm (1.0 in) را برای اندازهگیریهای موقعیت محوری یا 23 mm (0.9 in) را برای اندازهگیریهای ارتعاش شعاعی حفظ کنید.
| گواهی / استاندارد | جزئیات (گزینه 05 - تأییدیههای چندگانه) |
|---|---|
| ATEX / IECEx Ex ia | Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc |
| ATEX / IECEx Ex nA / Ex ec | Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc |
| CSA (CNRTLUs) | کلاس I، گروههای A، B، C و D؛ کلاس II، گروههای E، F و G؛ کلاس III |
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330901-00-90-05-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلیمتر × ۹۰ میلیمتر × ۹۰ میلیمتر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
