Bently Nevada 330901-14-43-10-02-05 3300 NSv پروب مجاورتی

Q: چرا از گزینه بدون زره استفاده میشود؟

پیکربندی کابل کواکسیال بدون زره در نصبهایی استفاده میشود که کابل از داخل مجرای محافظ اختصاصی عبور داده میشود یا فضا برای جایدادن قطر خارجی بزرگتر زره فولاد ضدزنگ کافی نیست.

Q: این پروب بهطور پیشفرض برای اندازهگیری چه موادی کالیبره شده است؟

این سیستم در کارخانه برای فولاد AISI 4140 کالیبره میشود. اندازهگیری استاندارد اهداف ساختهشده از مواد دیگر به کالیبراسیون سفارشی یا تنظیم ضرایب مقیاس نیاز دارد.

Q: تنظیم فاصله پیشنهادی برای این پروب 3300 NSv چیست؟

فاصله عملیاتی پیشنهادی 1.0 میلیمتر (40 میل) است که در مرکز محدوده خطی 1.5 میلیمتری (60 میل) آن قرار میگیرد.

SKU 330901-14-43-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330901-14-43-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورت 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلی‌متر x ۹۰ میلی‌متر x ۹۰ میلی‌متر (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

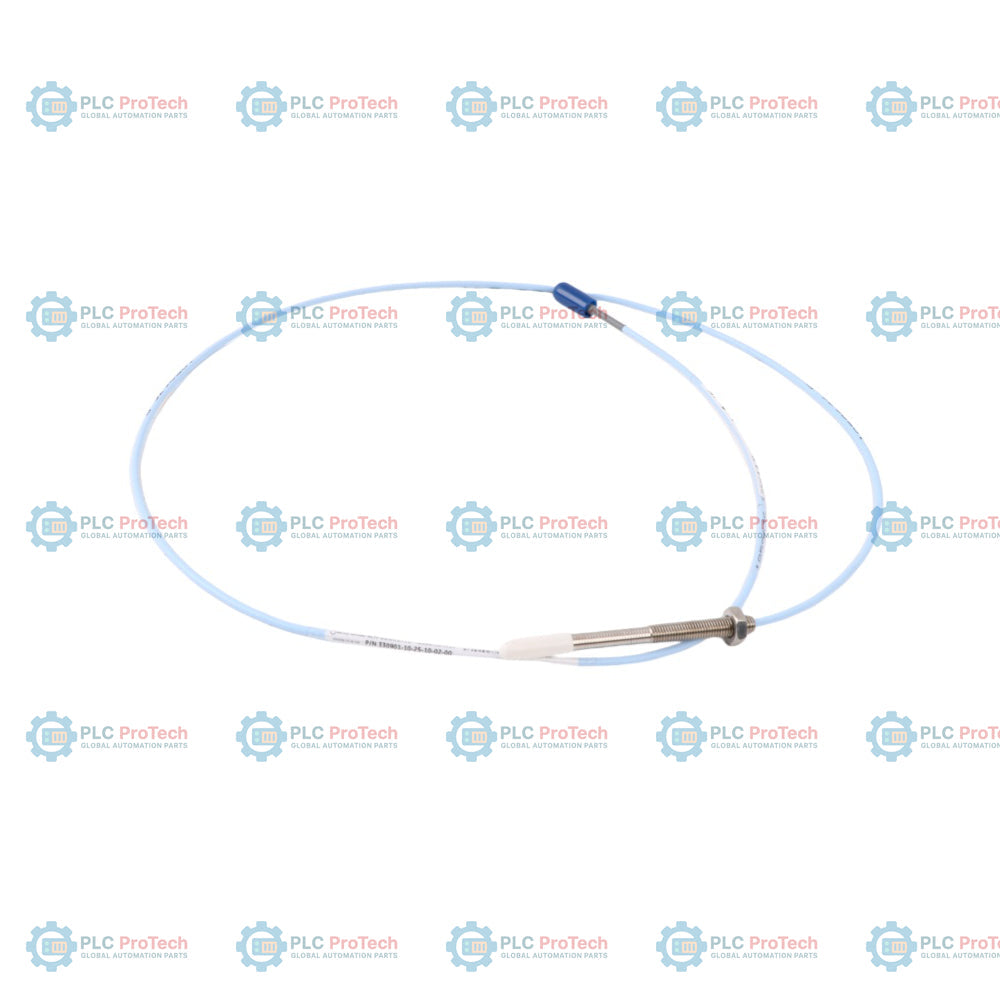

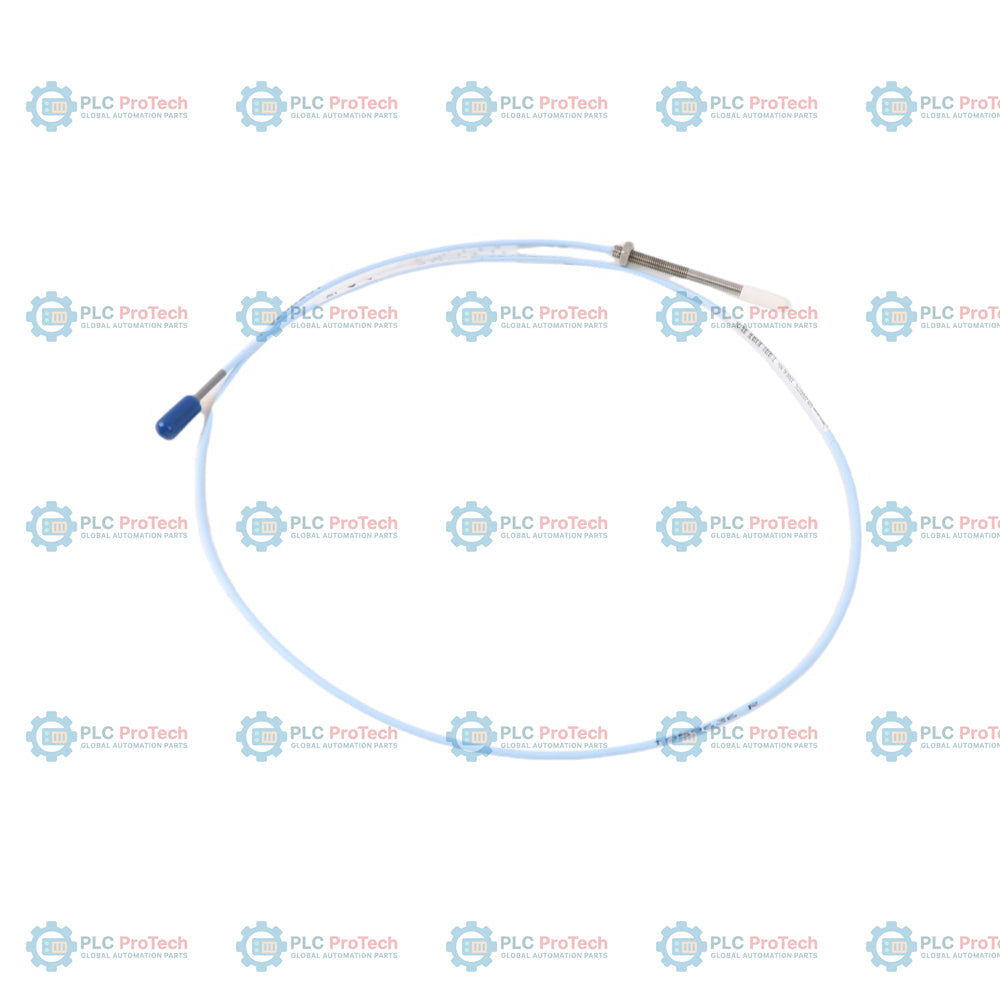

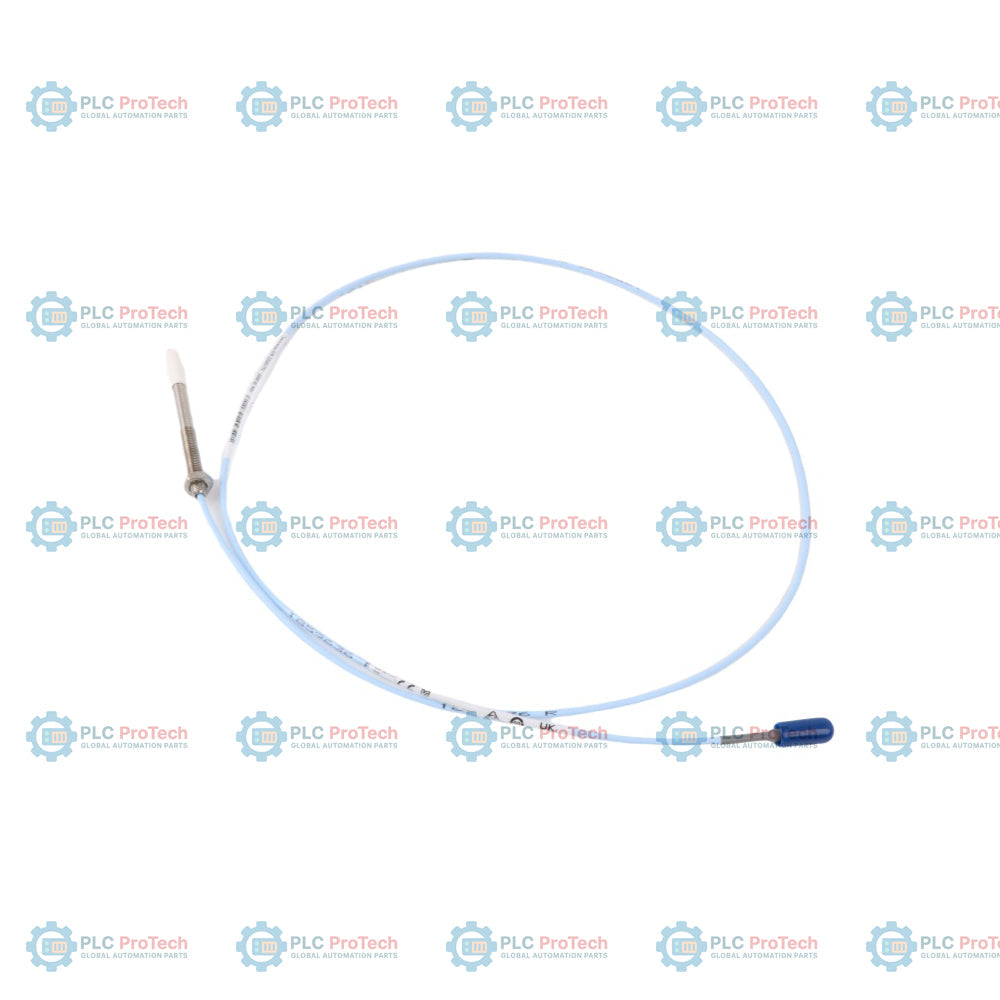

گزینه 14 (طول بدون رزوه ۱٫۴ اینچ) و گزینه 43 (طول کلی محفظه ۴٫۳ اینچ) این پیکربندی پروب مجاورتی بدون آرمور 3300 NSv را مشخص می‌کنند — 330901-14-43-10-02-05، یک پروب مجاورتی جریان گردابی با رزوه 1/4-28 UNF که برای فضاهای محدود هدف مناسب است. این ساختار ویژه دارای طول کلی کابل ۱٫۰ متر (گزینه 10) است که به یک کانکتور کواکسیال مینیاتوری ClickLoc روی کابل استاندارد بدون آرمور (گزینه 02) ختم می‌شود و برای چندین تأییدیه مناطق خطرناک (گزینه 05) گواهی شده است.

برخلاف گزینه‌های آرموردار مانند مدل 330902 یا پیکربندی‌های دارای محافظ یکپارچه کانکتور (گزینه 01)، این پیکربندی از طراحی ساده و کابل عایق‌دار FEP بدون آرمور برای کاربردهایی استفاده می‌کند که در آن‌ها لوله محافظ خارجی یا شیلد مکانیکی از قبل فراهم شده است. سیستم ترانسدیوسر 3300 NSv در محدوده خطی ۱٫۵ میلی‌متر (۶۰ میل) کار می‌کند و برای ماشین‌آلات با سوراخ کوچک یا فضاهای خالی جانبی محدود بهینه شده است؛ جاهایی که در آن‌ها پروب‌های استاندارد ۸ یا ۵ میلی‌متری به دلیل تداخل الکترومغناطیسی متقابل و محدودیت‌های مرزی با مشکل مواجه‌اند.

ویژگی‌ها

گزینه 14 طول بدون رزوه ۱٫۴ اینچ فضای خالی بدون تماس را فراهم می‌کند.
گزینه 43 طول کلی محفظه را ۴٫۳ اینچ دسترسی رزوه‌ای با استفاده از رزوه استاندارد 1/4-28 UNF-2A فراهم می‌کند.
گزینه 10 طول کلی پروب ۱٫۰ متر (۳۹ اینچ) را مشخص می‌کند که با حسگرهای Proximitor 3300 XL NSv و کابل‌های رابط سازگار است.
کانکتور کواکسیال مینیاتوری ClickLoc گزینه 02 بدون محافظ حجیم سیلیکونی کانکتور، به‌طور ایمن در جای خود قفل می‌شود.
بسته تأییدیه‌های چندسازمانی گزینه 05، گواهی استفاده در مناطق خطرناک، شامل ATEX، IECEx و CSA را ارائه می‌دهد.
ساختار کابل کواکسیال بدون آرمور از عایق فلورواتیلن پروپیلن (FEP) با امپدانس ۷۵ اهم برای مقاومت شیمیایی بالا استفاده می‌کند.
روش قالب‌گیری TipLoc اتصال مستحکمی بین نوک پروب از جنس پلی‌فنیلن سولفید (PPS) و محفظه فولاد ضدزنگ ایجاد می‌کند.
طراحی CableLoc استحکام کششی تا ۲۲۰ نیوتن (۵۰ پوند) را بین لید پروب و محفظه پروب فراهم می‌کند.

کاربردها

اندازه‌گیری‌های ارتعاش شعاعی و موقعیت شعاعی در توربو‌اکسپندرهای پرسرعت یا کمپرسورهای گریز از مرکز هوا.
اندازه‌گیری موقعیت نیروی محوری در توربین‌های گازی مشتق‌شده از موتور هواپیما.
اندازه‌گیری‌های مرجع سرعت و فاز تاکومتر (Keyphasor) روی هندسه‌های شفت کوچک با قطر کمتر از ۵۱ میلی‌متر (۲٫۰ اینچ).
محافظت از ماشین‌آلات در فضاهای محدودِ خالیِ محفظه یا محدودیت‌های کانتر‌بُر عمیق.

اطلاعات سفارش

گزینه	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330901-14-43-10-02-05	پروب مجاورتی 3300 NSv، رزوه 1/4-28 UNF، بدون آرمور
A - طول بدون رزوه	14	طول بدون رزوه ۱٫۴ اینچ (۳۶ میلی‌متر)
B - طول کلی محفظه	43	طول محفظه ۴٫۳ اینچ (۱۰۹ میلی‌متر)
C - طول کلی	10	طول پروب ۱٫۰ متر (۳۹ اینچ)
D - کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
E - تأییدیه نهاد	05	تأییدیه‌های متعدد (CSA، ATEX، IECEx و سایر گواهی‌ها)

مشخصات فنی

تولیدکننده	Bently Nevada
شماره قطعه / مدل	330901-14-43-10-02-05
خانواده محصول	سیستم مبدل مجاورت 3300 XL NSv
اندازه رزوه	1/4-28 UNF-2A
گزینه آرمور	بدون آرمور (کابل کواکسیال با روکش FEP بدون آرمور)
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس محفظه پروب	فولاد زنگ‌نزن AISI 304
نوع کابل پروب	کواکسیال 75 ohm، با عایق فلورو اتیلن پروپیلن (FEP)
مقاومت DC پروب (R_PROBE)	4.2 ohms +/- 0.5 ohms (رسانای مرکزی تا رسانای بیرونی)
محدوده خطی	1.5 mm (60 mils)، از تقریباً 0.25 mm تا 1.75 mm (10 تا 70 mils)
تنظیم فاصله توصیه‌شده	1.0 mm (40 mils)
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil) با تلرانس +12.5% / -20% در محدوده 0 degC تا 45 degC
انحراف از خط مستقیم با بهترین برازش (DSL)	کمتر از +/- 0.06 mm (+/- 2.3 mils)
پاسخ فرکانسی	0 تا 10 kHz: معمولاً +0، -3 dB (برای سیم‌کشی میدانی تا 305 m / 1000 ft)
استحکام کششی	حداکثر نیروی کششی نامی 220 N (50 lb) از محفظه پروب تا کابل رابط پروب
نوع کانکتور	کانکتور کواکسیال نر مینیاتوری ClickLoc از جنس برنج با روکش طلا
گشتاور محفظه (1/4-28 UNF)	5.1 N-m (45 in-lb) توصیه‌شده، 7.3 N-m (65 in-lb) حداکثر نامی
دمای کارکرد و نگهداری	-52 degC تا +177 degC (-62 degF تا +351 degF)
رطوبت نسبی	چگالش 100٪، در صورت محافظت از کانکتورها غیرقابل غوطه‌وری
آب‌بند فشاری پروب	آب‌بند فشاری اورینگ Viton بین نوک پروب و محفظه
سازگاری سیستم	کابل رابط 330930 و حسگر Proximitor مدل 330980

راهنمای نصب

انتخاب مته قلاویز: هنگام آماده‌سازی سوراخ‌های نصب برای نصب پروب 1/4-28 UNF، از مته قلاویز شماره 3 یا بزرگ‌تر استفاده کنید.
حد گشتاور محفظه: محفظه پروب را با گشتاور توصیه‌شده 5.1 N-m (45 in-lb) سفت کنید. برای جلوگیری از آسیب، از حداکثر حد 7.3 N-m (65 in-lb) تجاوز نکنید.
شعاع خم: حداقل شعاع خم 25.4 mm (1.0 inch) را در طول کابل رابط هم‌محور پروب و هر کابل رابط متصل حفظ کنید.
مراقبت از کانکتور: کانکتورهای ClickLoc را با دست سفت کنید. حداکثر گشتاور توصیه‌شده 0.56 N-m (5 in-lb) است. برای جلوگیری از ورود رطوبت محیط، از نوار سیلیکونی یا محافظ کانکتور استفاده کنید.
درگیری رزوه: برای جلوگیری از گیرکردن هنگام نصب، درگیری رزوه را برای محفظه‌های پروب 1/4-28 UNF در محدوده 0.375 اینچ نگه دارید.

انطباق و گواهی‌ها

دستورالعمل EMC: 2014/30/EU (EN 61000-6-2، EN 61000-6-4)
دستورالعمل RoHS: 2011/65/EU
ایمنی عملکردی: دارای گواهی SIL 2 (HFT = 0)، قابلیت SIL 3 (HFT = 1)
تأییدیه‌های مناطق خطرناک (گزینه 05): گواهی‌های CSA، ATEX و IECEx برای کلاس I، ناحیه 0/ناحیه 2، گروه‌های A، B، C، D (Ex ia IIC T5...T1 Ga و Ex nA/Ex ec IIC T5...T1 Gc)

FAQ

پیکربندی 330901-14-43-10-02-05 چه چیزی را مشخص می‌کند؟

این پیکربندی یک پروب 3300 NSv با رزوه 1/4-28 UNF و بدون زره را مشخص می‌کند. این پروب دارای طول بدون رزوه 1.4 اینچ، طول بدنه 4.3 اینچ، طول کلی کابل 1.0 متر، کانکتور کواکسیال استاندارد ClickLoc و چندین تأییدیه مربوط به محیط‌های خطرناک است.

چرا از گزینه بدون زره استفاده می‌شود؟

پیکربندی کابل کواکسیال بدون زره در نصب‌هایی استفاده می‌شود که کابل از داخل مجرای محافظ اختصاصی عبور داده می‌شود یا فضا برای جای‌دادن قطر خارجی بزرگ‌تر زره فولاد ضدزنگ کافی نیست.

این پروب به‌طور پیش‌فرض برای اندازه‌گیری چه موادی کالیبره شده است؟

این سیستم در کارخانه برای فولاد AISI 4140 کالیبره می‌شود. اندازه‌گیری استاندارد اهداف ساخته‌شده از مواد دیگر به کالیبراسیون سفارشی یا تنظیم ضرایب مقیاس نیاز دارد.

تنظیم فاصله پیشنهادی برای این پروب 3300 NSv چیست؟

فاصله عملیاتی پیشنهادی 1.0 میلی‌متر (40 میل) است که در مرکز محدوده خطی 1.5 میلی‌متری (60 میل) آن قرار می‌گیرد.
