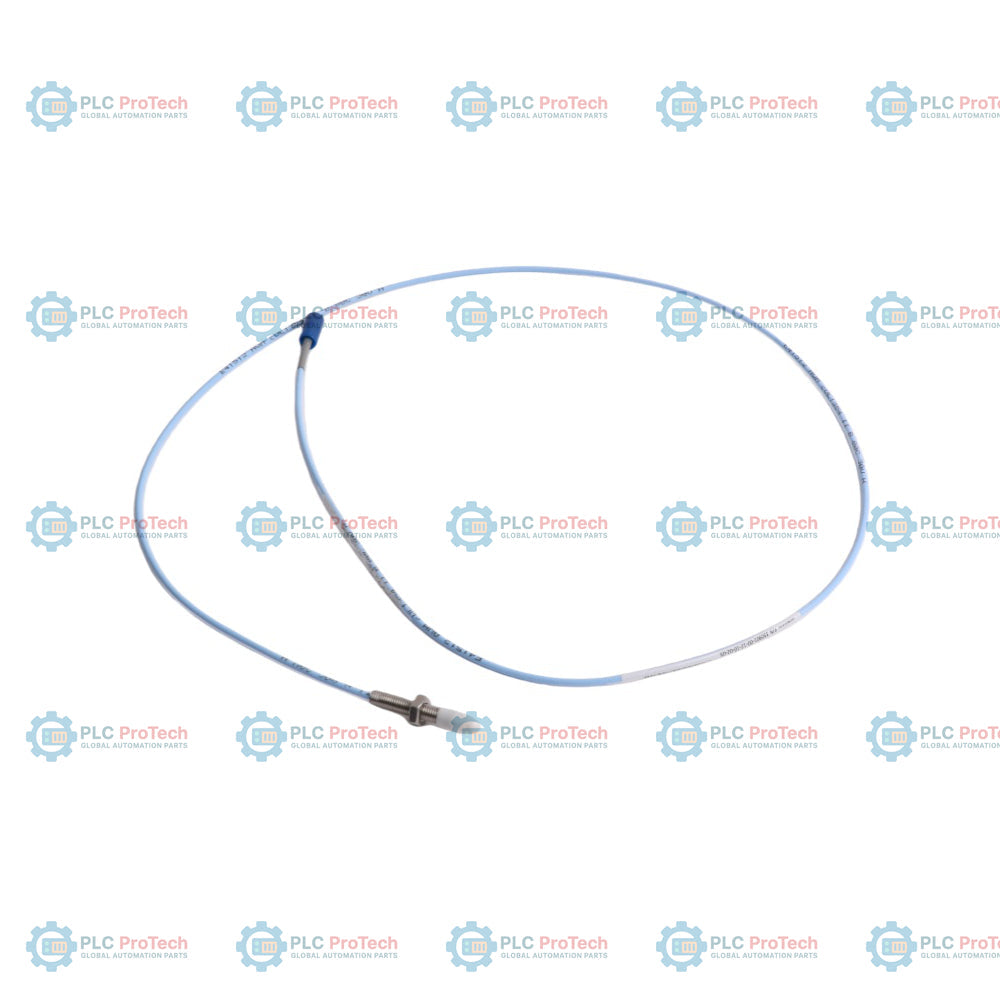

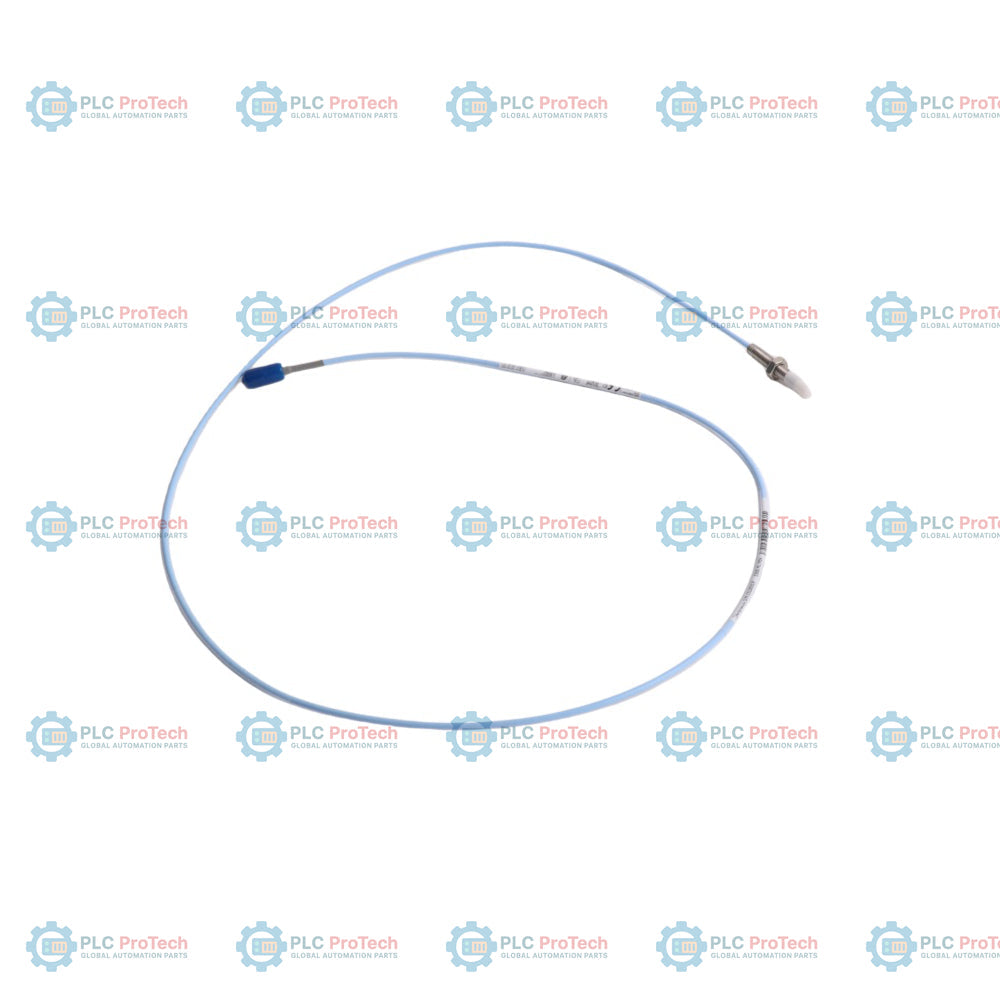

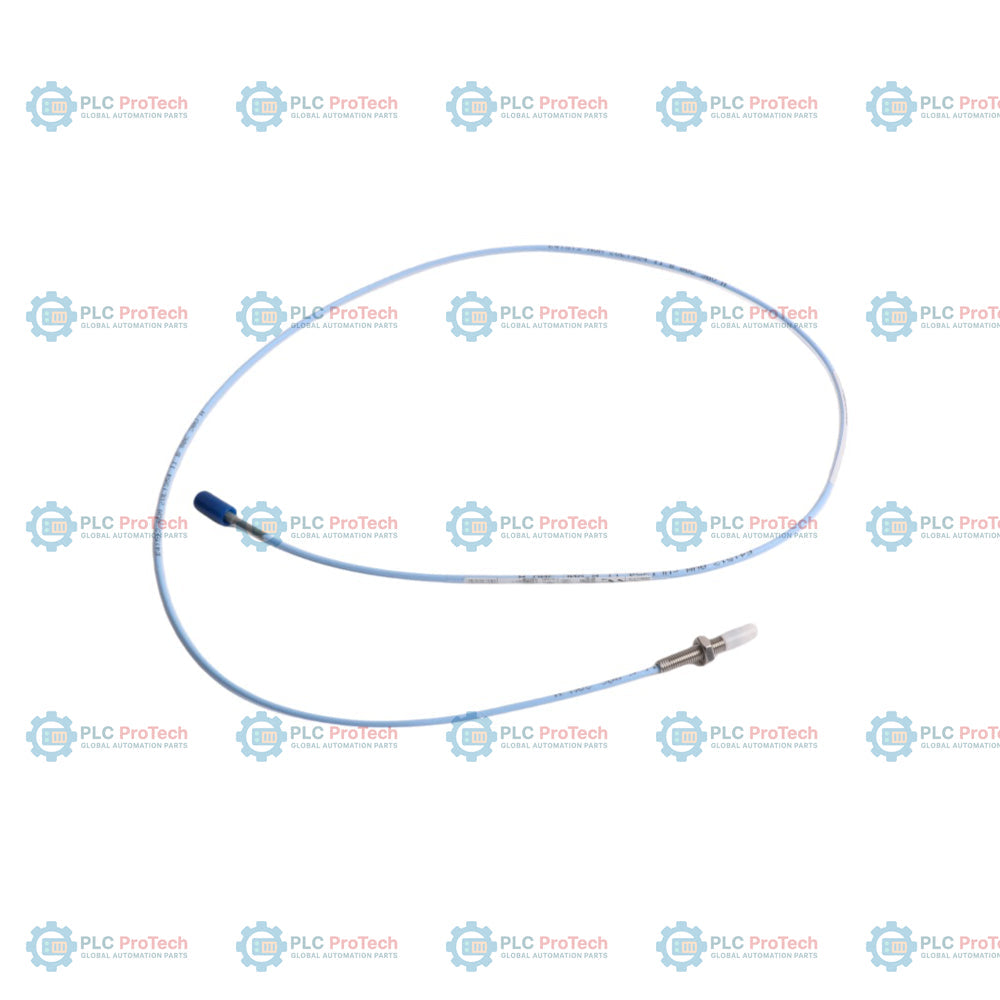

پرُب مجاورت Bently Nevada 330901-22-40-10-01-00 سری 3300 NSv

Q: گزینههای ۲۲ و ۴۰ برای پرُب Bently Nevada 330901-22-40-10-01-00 چه معنایی دارند؟

گزینه ۲۲ طول بدون رزوه ۲٫۲ اینچ را مشخص میکند و گزینه ۴۰ طول کلی بدنه ۴٫۰ اینچ را تعیین میکند؛ بنابراین ۱٫۸ اینچ از بدنه دارای رزوه است.

SKU 330901-22-40-10-01-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330901-22-40-10-01-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورت 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلی‌متر x ۹۰ میلی‌متر x ۹۰ میلی‌متر (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

گزینه 22 (طول بدون رزوه ۲٫۲ اینچ) و گزینه 40 (طول کلی بدنه ۴٫۰ اینچ) پیکربندی این پروب مجاورتی 3300 NSv بدون زره و دارای رزوه 1/4-28 UNF را مشخص می‌کنند — 330901-22-40-10-01-00. این پیکربندی دارای طول کل پروب ۱٫۰ متر (گزینه 10)، یک رابط هم‌محور کوچک ClickLoc با محافظ رابط از پیش نصب‌شده (گزینه 01) است و به تأییدیه‌های مناطق خطرناک نیاز ندارد (گزینه 00). این پیکربندی در کاربردهایی با هندسه ناحیه هدف کوچک و فواصل محدود استفاده می‌شود و همراه با حسگر مجاورتی 3300 XL NSv و کابل رابط، ارتعاش شفت و موقعیت محوری را اندازه‌گیری می‌کند.

برخلاف مدل‌های زره‌دار، مانند سری 330902، یا مدل‌های دارای رزوه‌های بزرگ‌تر، مانند سری 3/8-24 UNF 330908، این مدل بدون زره با رزوه 1/4-28 UNF فضای فیزیکی باریکی را برای نصب‌هایی با فاصله شعاعی محدود فراهم می‌کند. محافظ یکپارچه رابط ClickLoc در برابر رطوبت، روغن توربین و دیگر آلاینده‌های فرایندی محافظت می‌کند و یکپارچگی سیگنال را در محل حساس اتصال پروب به کابل رابط حفظ می‌کند. نوک پروب از پلی‌فنیلن سولفید (PPS) ساخته شده و با استفاده از قالب‌گیری TipLoc به بدنه فولادی زنگ‌نزن AISI 304 متصل می‌شود و در برابر فشار تفاضلی آب‌بندی ایجاد می‌کند.

ویژگی‌ها

طول بدون رزوه ۲٫۲ اینچ در گزینه 22 امکان نصب در فرورفتگی‌های عمیق را فراهم می‌کند.
طول کلی بدنه ۴٫۰ اینچ در گزینه 40 با بدنه‌های استاندارد ماشین با فاصله کم مطابقت دارد.
طول کل پروب ۱٫۰ متر در گزینه 10 امکان اتصال مستقیم به جعبه‌های اتصال مجاور را فراهم می‌کند.
رابط هم‌محور ClickLoc گزینه 01 شامل محافظ یکپارچه رابط از جنس فلوروسیلیکون است که از ورود مایعات جلوگیری می‌کند.
طراحی بدون زره انعطاف‌پذیری بیشتر کابل را با حداقل شعاع خم ۲۵٫۴ میلی‌متر (۱٫۰ اینچ) فراهم می‌کند.
قطر رزوه 1/4-28 UNF-2A با محل‌های نصب رزوه‌دار با قطر کم سازگار است.
فرایند قالب‌گیری TipLoc نوک پلی‌فنیلن سولفید را برای آب‌بندی فشاری به بدنه فولادی زنگ‌نزن متصل می‌کند.
طراحی CableLoc استحکام کششی ۲۲۰ نیوتن (۵۰ پوند) را بین کابل هم‌محور و نوک پروب ایجاد می‌کند.

کاربردها

ماشین‌آلات دوار با قطر کم، از جمله پمپ‌ها، کمپرسورهای گریز از مرکز و منبسط‌کننده‌های پرسرعت.
توربین‌های گازی مشتق‌شده از موتور هواپیما با هندسه هدف فیزیکی محدود.
کمپرسورهای گریز از مرکز که در آن‌ها آب‌بندی سیال و مقاومت شیمیایی ضروری است.
ماشین‌آلات صنعتی استاندارد که به اندازه‌گیری بدون تماس ارتعاش شعاعی و موقعیت محوری در فواصل بسیار محدود نیاز دارند.

اطلاعات سفارش

بخش گزینه	مقدار کد	معنی / توضیحات
شماره قطعه قابل سفارش	330901-22-40-10-01-00	پروب مجاورتی 3300 NSv Pro، با رزوه 1/4-28 UNF، بدون زره
گزینه A - طول بدون رزوه	22	طول بدون رزوه ۲٫۲ اینچ (۵۶ میلی‌متر)
گزینه B - طول کلی بدنه	40	طول کلی بدنه ۴٫۰ اینچ (۱۰۲ میلی‌متر)
گزینه C - طول کل	10	طول پروب 1.0 متر (39 اینچ)
D - گزینه نوع کانکتور و کابل	01	کانکتور کواکسیال ClickLoc مینیاتوری با محافظ کانکتور، کابل استاندارد
E - گزینه تأییدیه نهاد	00	الزامی نیست

مشخصات فنی

سازنده	Bently Nevada (Baker Hughes)
مدل / SKU	330901-22-40-10-01-00
سیستم مبدل	سیستم مبدل مجاورت 3300 XL NSv
اندازه رزوه	1/4-28 UNF-2A
گزینه زره	بدون زره (بدون زره فولاد زنگ‌نزن)
طول بدون رزوه	2.2 اینچ (56 میلی‌متر)
طول کلی بدنه	4.0 اینچ (102 میلی‌متر)
طول کلی پروب	1.0 متر (39 اینچ)
نوع کانکتور	کانکتور کواکسیال نر ClickLoc مینیاتوری
محافظ کانکتور	محافظ فلوروسیلیکونی از پیش نصب‌شده روی کانکتور
نوع کابل پروب	کابل کواکسیال 75 اهم، عایق‌دار با FEP، کابل استاندارد
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس بدنه پروب	فولاد زنگ‌نزن AISI 304 (SST)
محدوده خطی	1.5 میلی‌متر (60 میل)، از حدود 0.25 میلی‌متر (10 میل) تا 1.75 میلی‌متر (70 میل) از هدف
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20% (شامل خطای قابلیت تعویض)
انحراف از خط مستقیم با بهترین برازش (DSL)	کمتر از +/- 0.06 میلی‌متر (+/- 2.3 میل)
فاصله توصیه‌شده	1.0 میلی‌متر (40 میل)
دمای کار و نگهداری	52- درجه سانتی‌گراد تا 177+ درجه سانتی‌گراد (62- درجه فارنهایت تا 351+ درجه فارنهایت)؛ قرارگیری مداوم در دمای کمتر از 34- درجه سانتی‌گراد (30- درجه فارنهایت) ممکن است باعث تخریب آب‌بند شود
محدودیت رطوبت	100٪ میعان، غیرقابل‌غوطه‌وری (هنگامی که کانکتورها محافظت شده باشند)
استحکام کششی (حداکثر مقدار مجاز)	220 N (50 lb) بین بدنه پروب و سیم پروب، و بین سیم پروب و کانکتورهای کابل رابط
حداقل شعاع خم کابل	25.4 میلی‌متر (1.0 اینچ)
مقاومت DC پروب (R_PROBE)	4.2 +/- 0.5 اهم (بین هادی مرکزی و هادی بیرونی برای طول 1.0 متر)
کالیبراسیون هدف	کالیبره‌شده در کارخانه برای فولاد AISI 4140 (حداقل قطر هدف 31 میلی‌متر / 1.2 اینچ)

راهنمای نصب

هنگام سوراخ‌کاری و قلاویزکاری سوراخ نصب برای پروب 1/4-28 UNF، استفاده از مته قلاویز شماره 3 یا بزرگ‌تر توصیه می‌شود.
برای جلوگیری از گیرکردن، اطمینان حاصل کنید طول درگیری رزوه از 0.375 اینچ برای بدنه‌های پروب 1/4-28 UNF بیشتر نشود.
گشتاور نصب بدنه پروبِ توصیه‌شده 5.1 N m (45 in lb) است و حداکثر گشتاور مجاز آن 7.3 N m (65 in lb) است.
اتصالات کانکتور به کانکتور را با دست سفت کنید و مطمئن شوید گشتاور از 0.56 N m (5 in lb) بیشتر نشود.
تنظیم فاصله پروب را با استفاده از مولتی‌متر روی خروجی حسگر Proximitor بررسی کنید و برای کالیبراسیون استاندارد در مرکز محدوده، مقدار تقریبی 7.0- تا 8.0- ولت DC (فاصله 1.0 میلی‌متر / 40 میل) را هدف قرار دهید.
برای جلوگیری از خطاهای اندازه‌گیری، حداقل قطر هدف شفت را 31 میلی‌متر (1.2 اینچ) حفظ کنید. قطرهای هدف کمتر از 20 میلی‌متر (0.8 اینچ) به کالیبراسیون سفارشی سیستم نیاز دارند.

انطباق و گواهی‌ها

برای پیکربندی خاص این گزینه (گزینه 00)، هیچ تأییدیه‌ای از نهادهای مناطق خطرناک الزامی نیست.

FAQ

گزینه‌های ۲۲ و ۴۰ برای پرُب Bently Nevada 330901-22-40-10-01-00 چه معنایی دارند؟

گزینه ۲۲ طول بدون رزوه ۲٫۲ اینچ را مشخص می‌کند و گزینه ۴۰ طول کلی بدنه ۴٫۰ اینچ را تعیین می‌کند؛ بنابراین ۱٫۸ اینچ از بدنه دارای رزوه است.

آیا این پیکربندی خاص پرُب مجاورتی 3300 NSv دارای زره فولادی ضدزنگ است؟

خیر، مدل 330901 یک پرُب استاندارد با نصب معمولی و بدون زره است که انعطاف‌پذیری بیشتری برای کابل فراهم می‌کند و حداقل شعاع خمش آن ۲۵٫۴ میلی‌متر (۱٫۰ اینچ) است.

محافظ کانکتور در کابل این پرُب NSv چه کاربردی دارد؟

مجموعه کابل گزینه ۰۱ شامل یک محافظ کانکتور فلوروسیلیکونی از پیش نصب‌شده است که اتصال ClickLoc را در برابر روغن، رطوبت و سایر سیالات فرایندی صنعتی آب‌بندی می‌کند.

طول کلی کابل برای 330901-22-40-10-01-00 چقدر است؟

طول کلی پرُب در این پیکربندی ۱٫۰ متر (تقریباً ۳۹ اینچ) است و باید با کابل رابط مناسب و طول کل سیستم حسگر Proximitor جفت شود.
