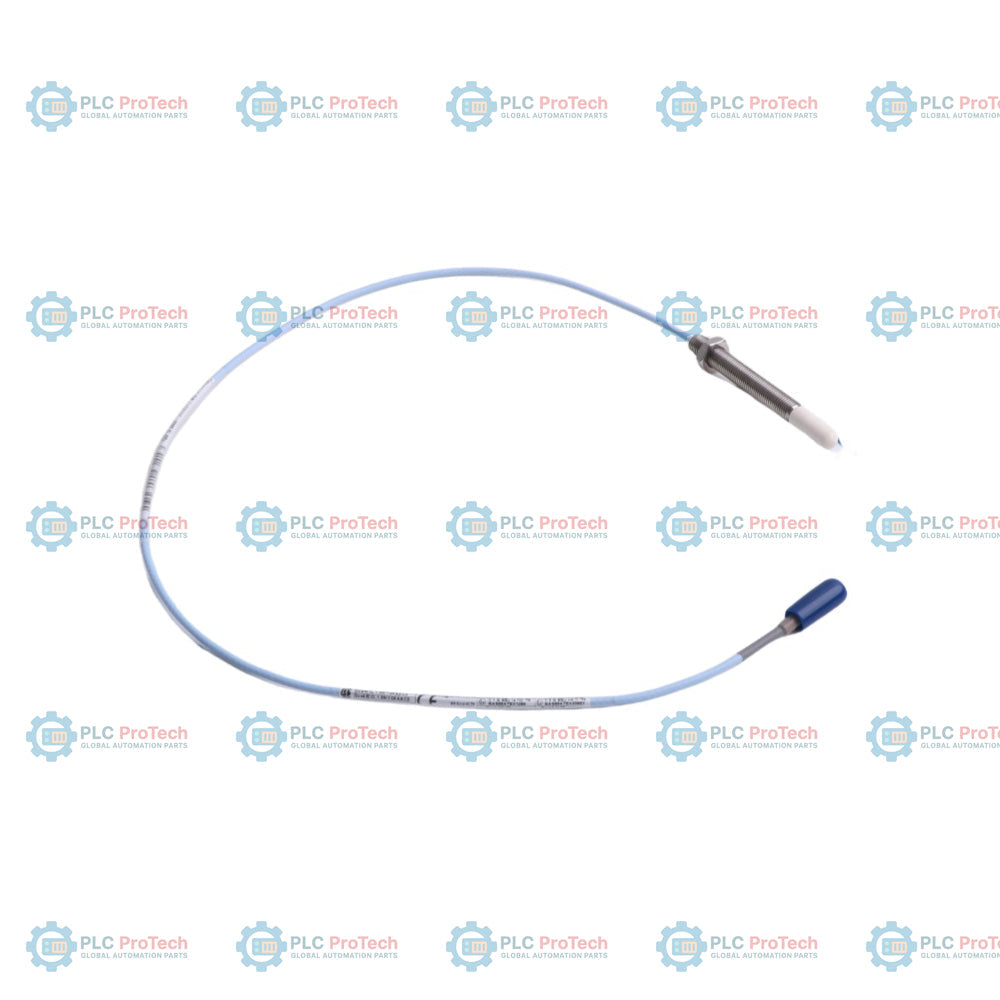

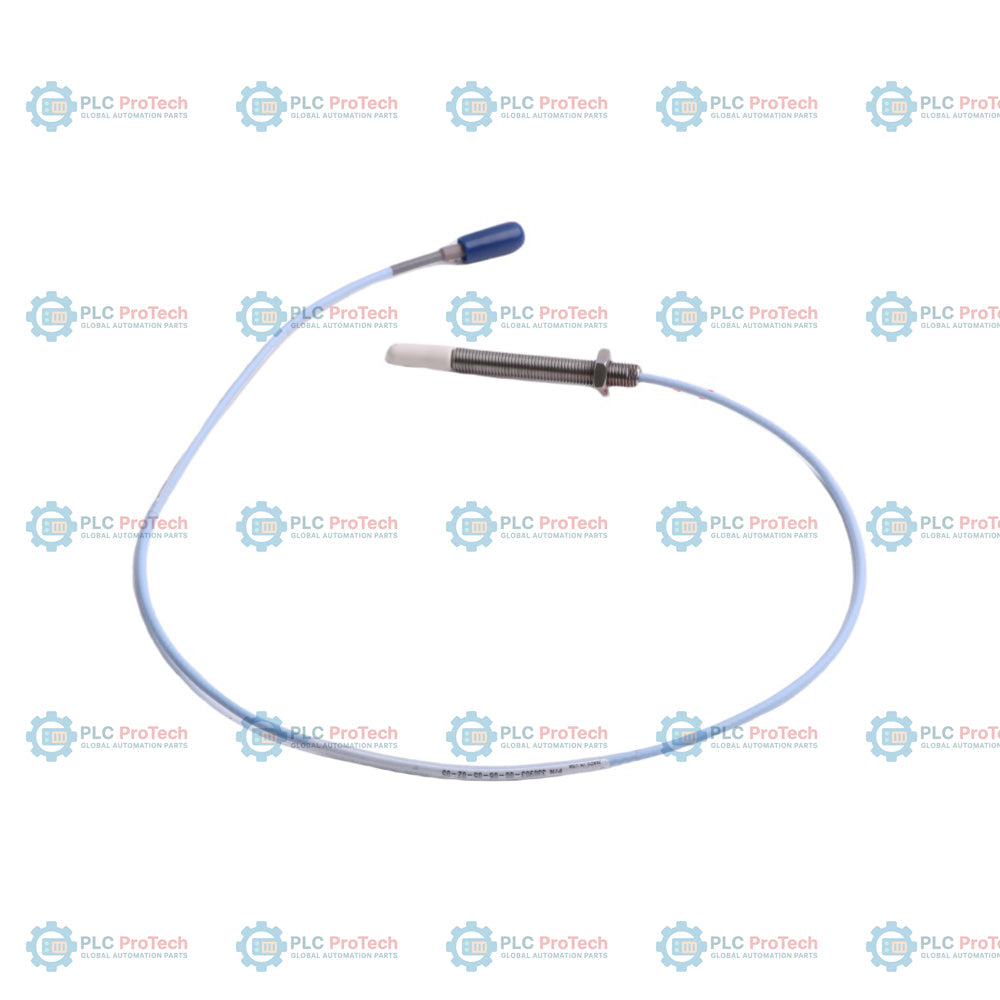

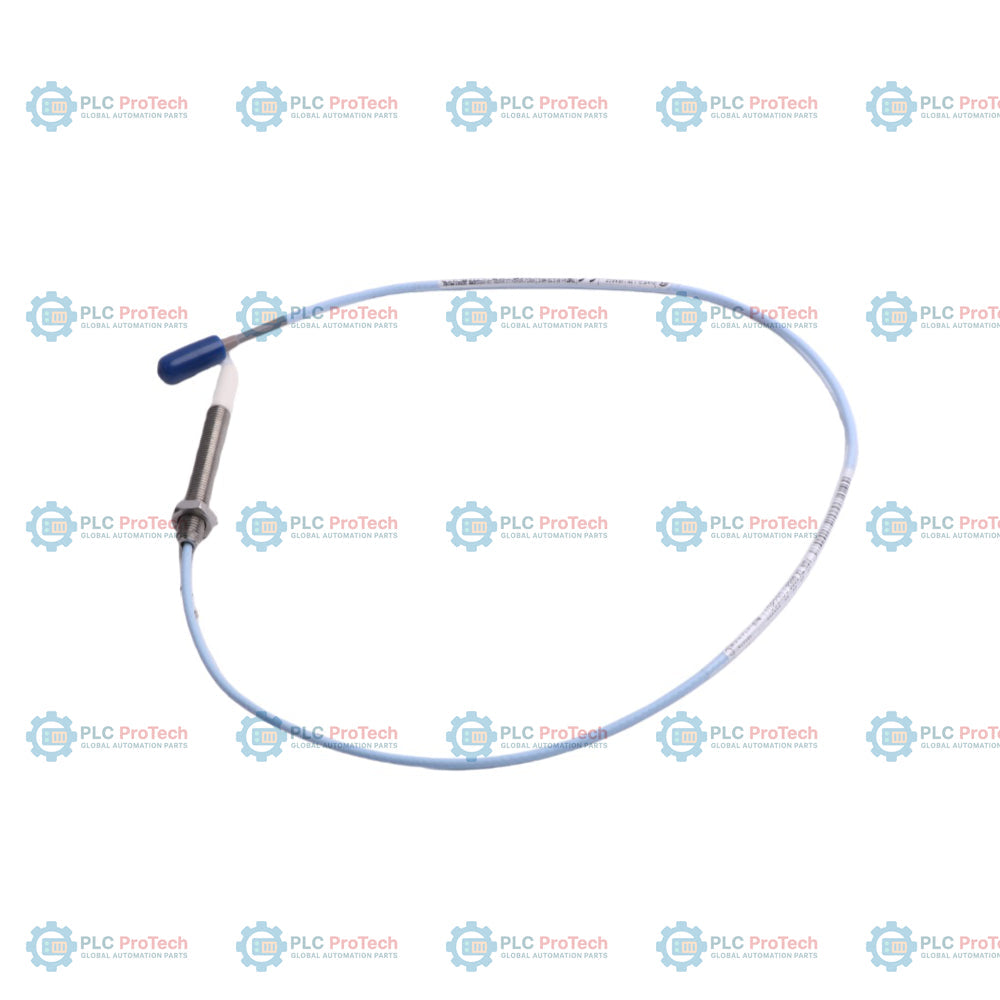

پروب نزدیکی Bently Nevada 330903-00-05-10-01-05 3300 XL NSv Proximity

پروب نزدیکی Bently Nevada 330903-00-05-10-01-05 3300 XL NSv Proximity

فقط 2 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Bently Nevada

  • شماره محصول: 330903-00-05-10-01-05

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: پراب‌های نزدیکی 3300 NSv

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 120g

  • ابعاد: 45 mm x 90 mm x 90 mm (H x W x D)

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

330903-00-05-10-01-05: پروب نزدیکی 3300 XL NSv با رزوه M8x1، گزینه 00 (طول بدون رزوه 0.0 اینچ)، گزینه 05 (طول بدنه 0.5 اینچ)، گزینه 10 (طول کل 1.0 متر)، گزینه 01 (کانکتور ClickLoc با محافظ کانکتور، کابل استاندارد)، گزینه 05 (تأییدیه‌های متعدد). این پروب جابجایی غیرتماسی جریان گردابی، جزء حیاتی سیستم ترنسدیوسر نزدیکی 3300 XL NSv است که به‌طور خاص برای کاربردهایی با هندسه هدف محدود یا نیازهای نصب فشرده طراحی شده است. سیستم 3300 XL NSv برای ماشین‌آلات با قطر کوچک مانند توربین‌های آیرودرایو و تجهیزات با سرعت بالا طراحی شده است، جایی که سیستم‌های ترنسدیوسر استاندارد 3300 XL با قطر 8 میلی‌متر قابل استفاده نیستند. این پروب همراه با سنسور پروکسی‌میتر 330980 و کابل افزایشی 330930، اندازه‌گیری‌های دقیق ارتعاش شعاعی و موقعیت محوری را روی شفت‌های کوچکتر از 51 میلی‌متر (2 اینچ) یا اهداف تخت کوچکتر از 15 میلی‌متر (0.6 اینچ) فراهم می‌کند. بدنه رزوه‌دار M8x1 امکان نصب انعطاف‌پذیر در ماشین‌های دارای یاتاقان فیلم‌دار سیال با فضای محدود را فراهم می‌کند.

ویژگی‌ها

  • بدنه پروب رزوه‌دار M8x1 (گزینه 00 بدون رزوه، طول بدنه 0.5 اینچ)
  • طول کل سیستم 1.0 متر (گزینه 10)
  • کانکتور کوآکسیال مینیاتوری ClickLoc با محافظ کانکتور یکپارچه (گزینه 01)
  • نوع کابل استاندارد
  • تأییدیه‌های متعدد از جمله CSA، ATEX و IECEx (گزینه 05)
  • اندازه‌گیری غیرتماسی ایده‌آل برای هندسه هدف کوچک و کاربردهای دید جانبی محدود
  • طراحی شده برای یکپارچه‌سازی بی‌نقص با سنسورهای پروکسی‌میتر 3300 XL NSv و کابل‌های افزایشی

کاربردها

  • اندازه‌گیری ارتعاش شعاعی و موقعیت شعاعی روی شفت‌های با قطر کوچک
  • اندازه‌گیری موقعیت محوری (نیروی محوری) برای هندسه‌های هدف کوچک
  • اندازه‌گیری تاکومتر و سرعت صفر
  • تولید سیگنال مرجع فاز (Keyphasor)
  • توربین‌های آیرودرایو و کمپرسورهای هوا/سرمایش گریز از مرکز

اطلاعات سفارش

گزینه کد در این SKU توضیحات
شماره قطعه قابل سفارش 330903-00-05-10-01-05 پروب نزدیکی 3300 XL NSv، رزوه M8x1، بدون محافظ
A - طول بدون رزوه 00 0.0 اینچ
B - طول بدنه 05 0.5 اینچ
C - طول کل 10 1.0 متر
D - کانکتور/کابل 01 کانکتور کوآکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد
E - تأییدیه‌های سازمانی 05 تأییدیه‌های متعدد (CSA/ATEX/IECEx)

مشخصات فنی

سازنده Bently Nevada (Baker Hughes)
شماره قطعه 330903-00-05-10-01-05
رزوه پروب M8x1
نوع سیستم سیستم ترنسدیوسر نزدیکی 3300 XL NSv
نوع کانکتور کانکتور کوآکسیال مینیاتوری ClickLoc
نوع کابل استاندارد
طول کل سیستم 1.0 متر
تأییدیه‌ها چندگانه (CSA، ATEX، IECEx)
دمای کاری -52 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد
دمای نگهداری -52 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد

راهنمای نصب

  • اطمینان حاصل کنید که پروب با تنظیم فاصله مناسب برای ماشین‌آلات خاص و کالیبراسیون پروکسی‌میتر نصب شده است.
  • از محافظ کانکتور یکپارچه برای ایزوله‌سازی محیطی اتصال ClickLoc استفاده کنید.
  • نصب را طبق نقشه Bently Nevada شماره 141092 برای کاربردهای ایمن ذاتی یا نقشه 140979 برای نصب‌های غیرآتش‌زا/غیرخطرناک انجام دهید.
  • حداقل شعاع خمیدگی 25.4 میلی‌متر (1.0 اینچ) را برای تمام کابل‌های پروب و افزایشی حفظ کنید.
  • اطمینان حاصل کنید که درگیری رزوه برای رزوه M8x1 از 12 میلی‌متر تجاوز نکند تا از گیر کردن جلوگیری شود.

انطباق و گواهینامه‌ها

  • تأییدیه‌های متعدد (CSA، ATEX، IECEx)
  • مطابق با استاندارد CE
  • برای الزامات نصب در مناطق خطرناک خاص، به مستندات سیستم و نقشه‌های کنترل مربوطه مراجعه کنید.
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
330901-00-78-10-02-00 پراب نزدیکی 3300 XL NSv بنتلی نوادا 330901-00-78-10-02-00 Original New In Stock View Details
330104-00-04-10-11-01 پراب نزدیکی 8 میلی‌متری 3300 XL بنتلی نوادا 330104-00-04-10-11-01 Original New In Stock View Details
330104-00-04-10-02-01 پراب نزدیکی 8 میلی‌متری 3300 XL بنتلی نوادا 330104-00-04-10-02-01 Original New In Stock View Details
Key Features:
#Bently Nevada 3300 NSv #Proximity Probes

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

پروب نزدیکی Bently Nevada 330903-00-05-10-01-05 3300 XL NSv Proximity

Download Open in new tab

What does the 01 option mean for the connector on this 330903 probe?
Option 01 indicates the probe includes a miniature coaxial ClickLoc connector with an integrated connector protector, utilizing a standard cable.

Can I use this 330903 probe with a standard 3300 XL 8 mm Proximitor?
No. The 3300 XL NSv series probes must be used with the dedicated 330980 NSv Proximitor Sensor to ensure system compatibility and accurate measurement.

What is the primary application for the 3300 XL NSv transducer system?
It is designed for machinery with tight installation constraints or small target geometries, such as small-bore shafts under 51 mm, where standard Bently Nevada 3300 or 3300 XL 8 mm systems are too large.

What agency approvals are included in the 05 option?
Option 05 designates Multiple Approvals, which include common hazardous area certifications such as CSA, ATEX, and IECEx, subject to proper installation per system drawings.
