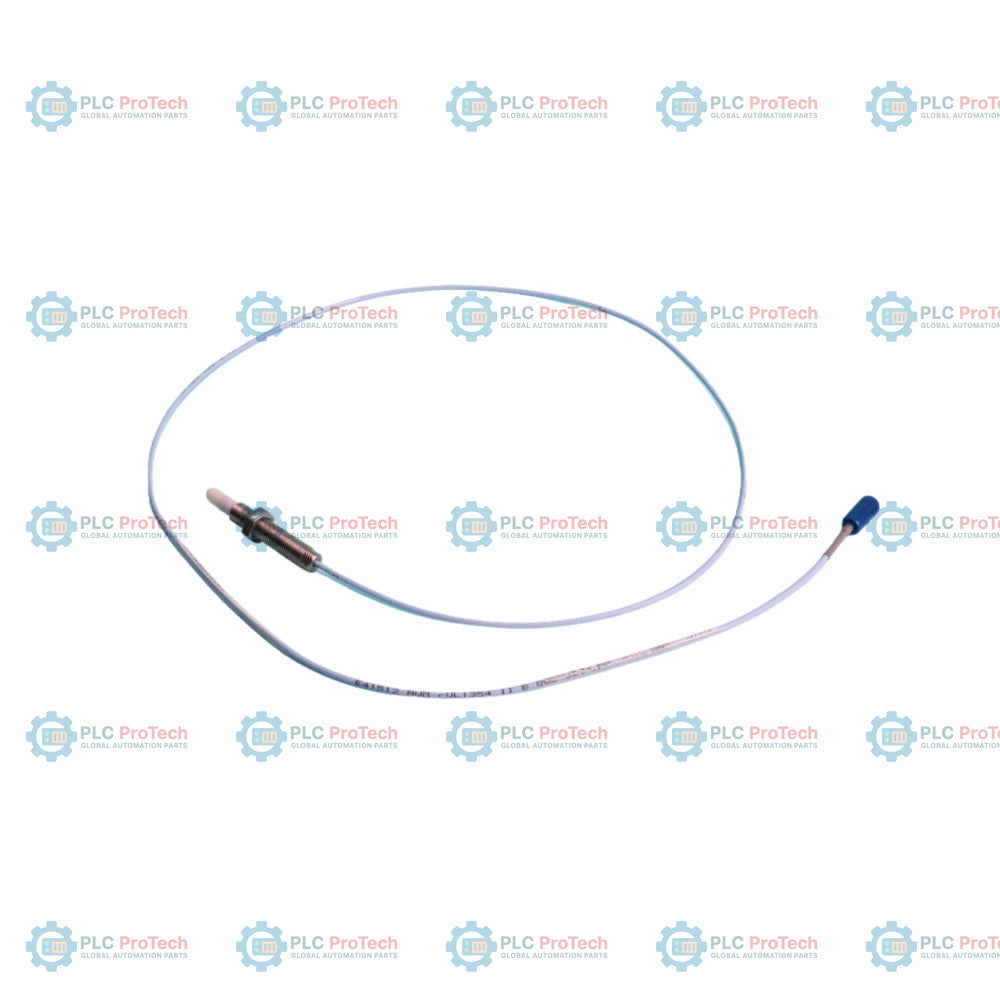

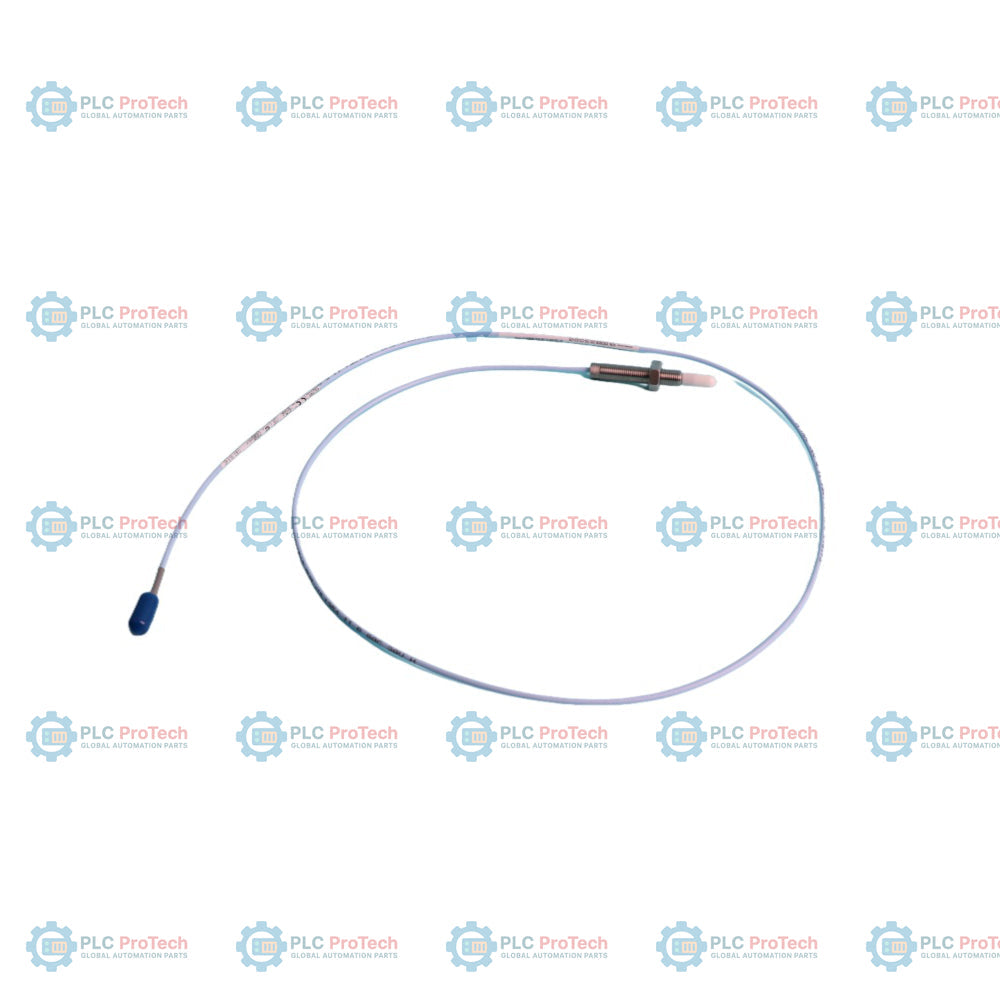

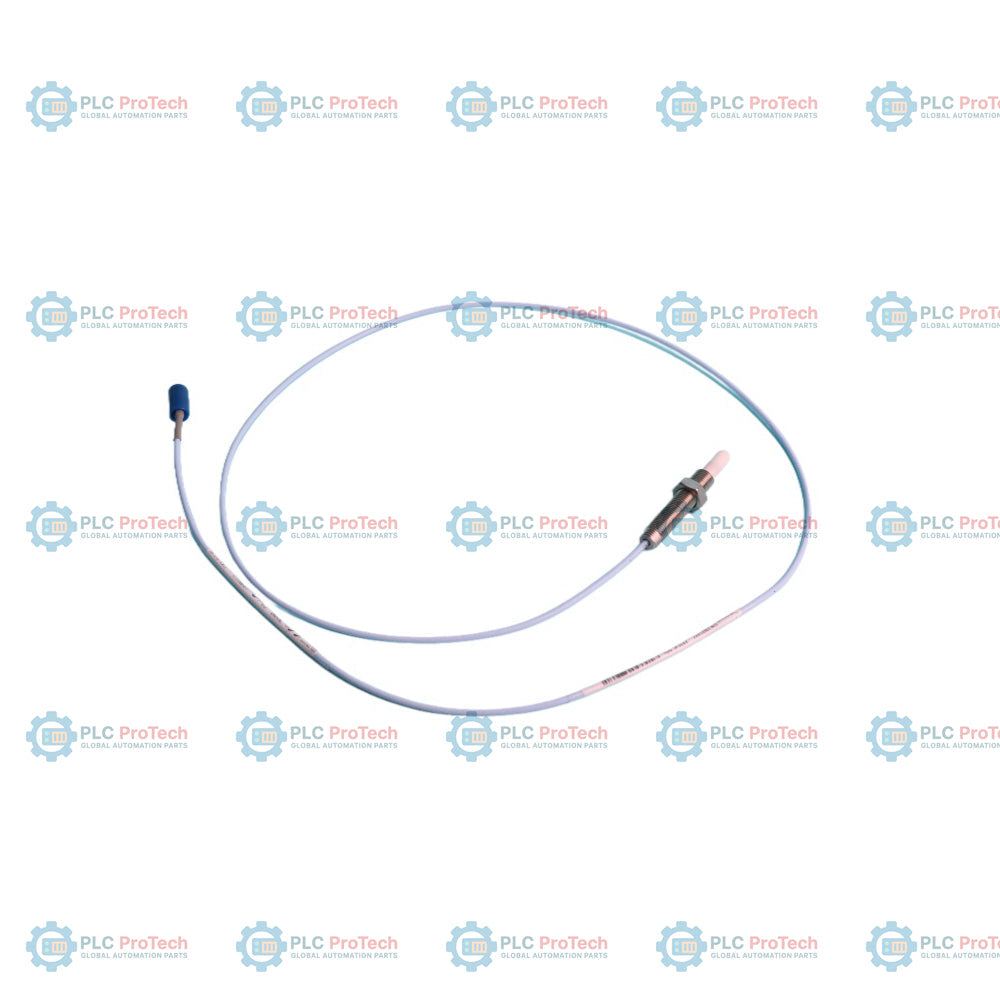

گزینه 00 (طول بدون رزوه ۰٫۰ اینچ) و گزینه 18 (طول بدنه ۱٫۸ اینچ) این پیکربندی پروب مجاورتی 3300 NSv را مشخص میکنند — 330908-00-18-10-02-05. این پیکربندی دارای طول کل کابل ۱٫۰ متر (گزینه 10) است که به یک رابط کواکسیال مینیاتوری ClickLoc بدون محافظ رابط (گزینه 02) ختم میشود و از چندین تأییدیه بینالمللی برای مناطق خطرناک (گزینه 05) برخوردار است.
برخلاف گزینههای آرموردار مانند سری 330909 یا نمونههای دارای محافظ رابط یکپارچه (گزینه 01)، 330908-00-18-10-02-05 از کابل کواکسیال استاندارد بدون آرمور و عایقکاریشده با FEP استفاده میکند و برای نصبهای فشرده، که در آن لوله یا مسیریابی خارجی حفاظت فیزیکی را فراهم میکند، مناسب است. بدنه رزوهدار ۳/۸-۲۴ UNF آن برای کاربردهایی با فاصله محدود ایدئال است؛ کاربردهایی که در آن نوک پروب بزرگتر ۸ میلیمتری جا نمیگیرد، اما به یک پایه رزوهدار استاندارد نیاز است. این محصول مستقیماً با یک سیستم ترانسدیوسر کامل 3300 XL NSv یکپارچه میشود و با کابل رابط 330930 و حسگر پروکسیمیتور 330980 جفت میشود.
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| مدل پایه | 330908 | پروب مجاورتی 3300 NSv، رزوه ۳/۸-۲۴ UNF، بدون آرمور |
| A - طول بدون رزوه | 00 | طول بدون رزوه ۰٫۰ اینچ (۰ میلیمتر؛ بدنه کاملاً رزوهدار) |
| B - طول کلی بدنه | 18 | طول بدنه ۱٫۸ اینچ (۴۶ میلیمتر) |
| C - طول کل | 10 | طول پروب ۱٫۰ متر (۳٫۳ فوت / ۳۹ اینچ) |
| D - نوع رابط و کابل | 02 | رابط کواکسیال مینیاتوری ClickLoc، کابل استاندارد (بدون محافظ رابط) |
| E - تأییدیه سازمانهای ذیصلاح | 05 | تأییدیههای متعدد (CSA، ATEX، IECEx، NEPSI) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 330908-00-18-10-02-05 |
| سازگاری سیستم | سیستم ترانسدیوسر 3300 XL NSv (همراه با کابل رابط 330930 و حسگر پروکسیمیتور 330980) |
| اندازه رزوه | ۳/۸-۲۴ UNF-2A (بدون آرمور) |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پروب | فولاد زنگنزن AISI 304 (SST) |
| نوع کابل | کواکسیال ۷۵ اهم، عایقکاریشده با فلورواتیلن پروپیلن (FEP) |
| طول کل | 1.0 m (39 in) |
| طول بدون رزوه | 0.0 in (0 mm) |
| طول محفظه | 1.8 in (46 mm) |
| قطر نوک پروب | 5.26 mm (0.207 in) |
| نوع کانکتور | کانکتور کواکسیال مینیاتوری ClickLoc از جنس برنج با روکش طلا |
| محدوده خطی | 1.5 mm (60 mils)، معمولاً از 0.25 mm تا 1.75 mm (10 تا 70 mils) |
| ضریب مقیاس | 7.87 V/mm (200 mV/mil) ضریب مقیاس متوسط |
| فاصله توصیهشده | 1.0 mm (40 mils) |
| دمای کارکرد و نگهداری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| حد آببندی فشار | اورینگ وایتون، طراحیشده برای آببندی فشار تفاضلی بین نوک و محفظه (قرار گرفتن در معرض دماهای کمتر از -34 degC / -30 degF ممکن است آببندی فشار را تضعیف کند) |
| استحکام کششی | 220 N (50 lb) از محفظه پروب به کابل رابط پروب و از کابل رابط پروب به کانکتور کابل رابط |
| حداکثر گشتاور توصیهشده | 11.3 N m (100 in-lb) برای محفظه 3/8-24؛ حداکثر گشتاور نامی 33.9 N m (300 in-lb) است |
| حداقل شعاع خم | 25.4 mm (1.0 in) |
| پاسخ فرکانسی | 0 تا 10 kHz: معمولاً +0، -3 dB (با حداکثر 305 متر / 1000 فوت سیمکشی میدانی) |
برای اطمینان از عملکرد صحیح و افزایش عمر سیستم، این دستورالعملهای نصب را رعایت کنید:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330908-00-18-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلیمتر × ۹۰ میلیمتر × ۹۰ میلیمتر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
