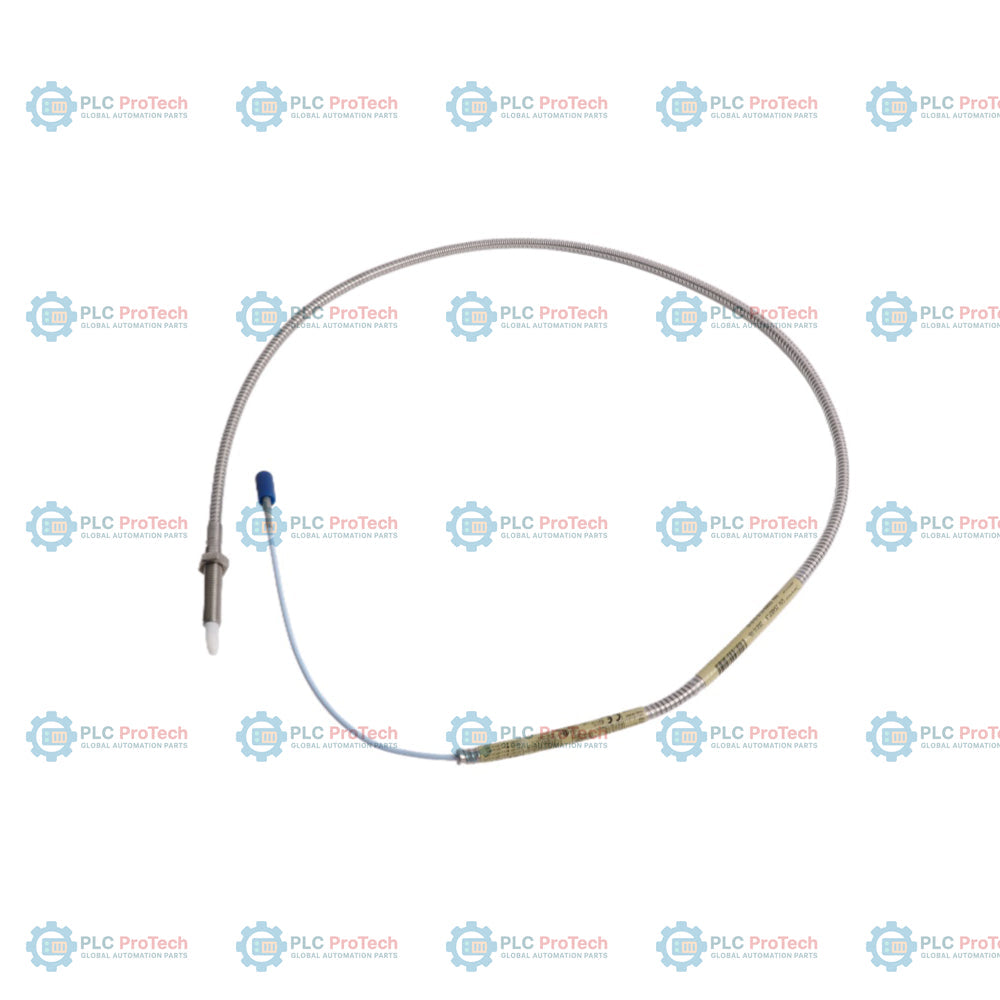

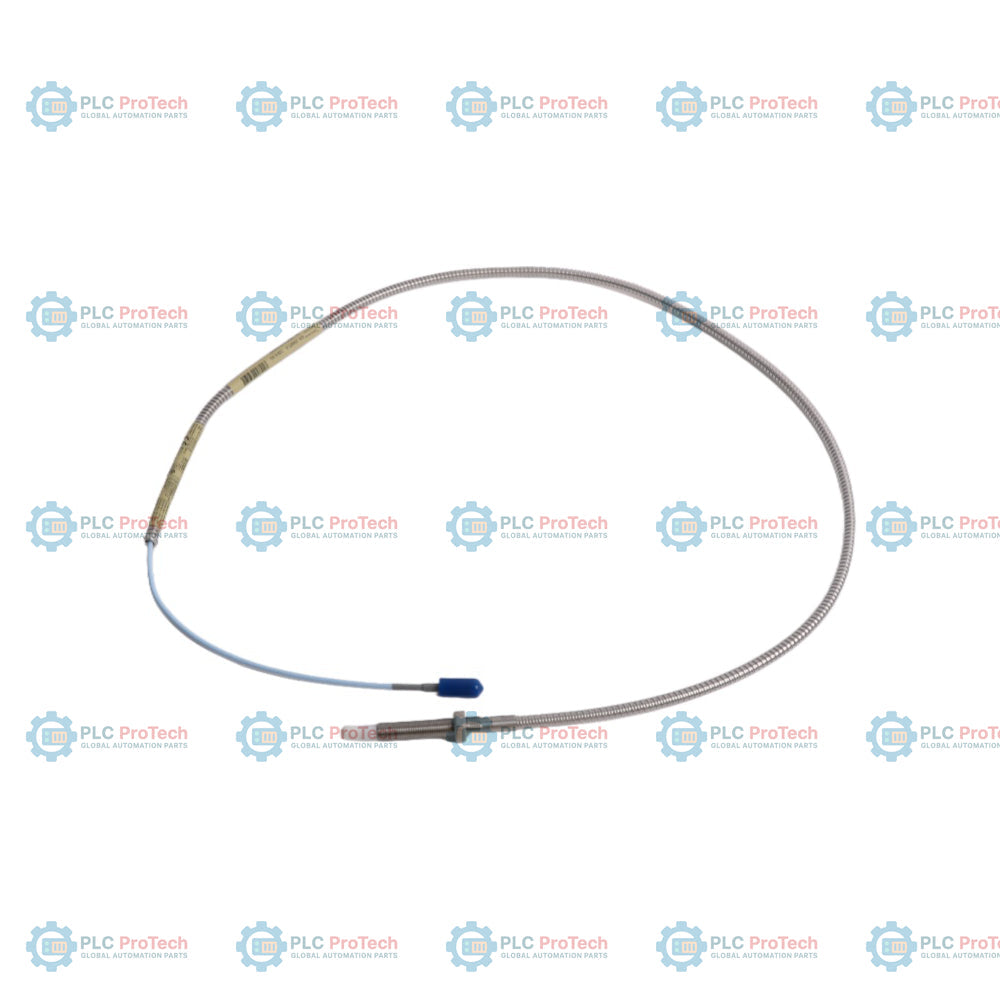

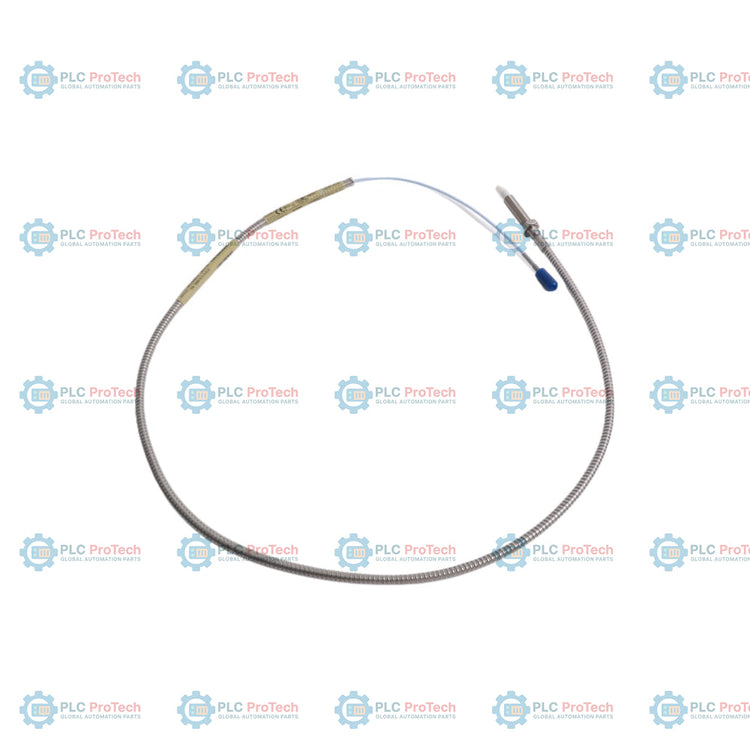

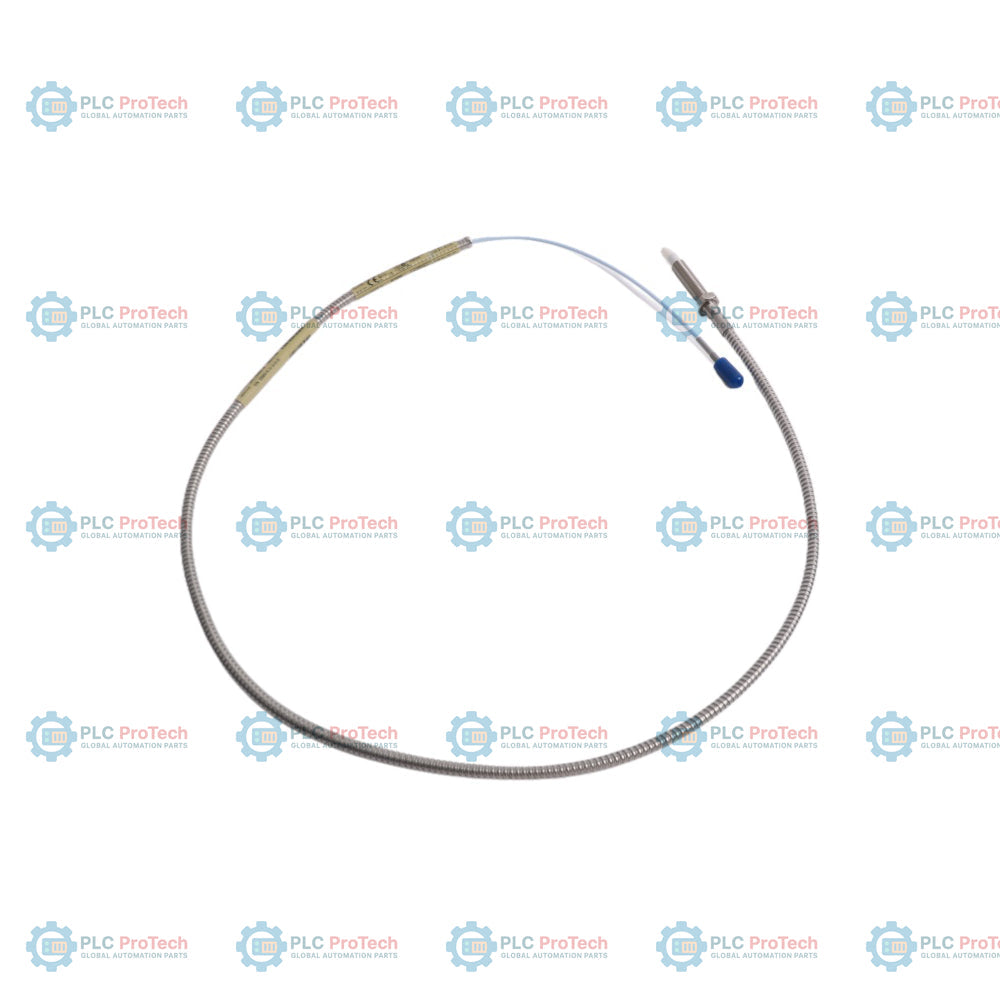

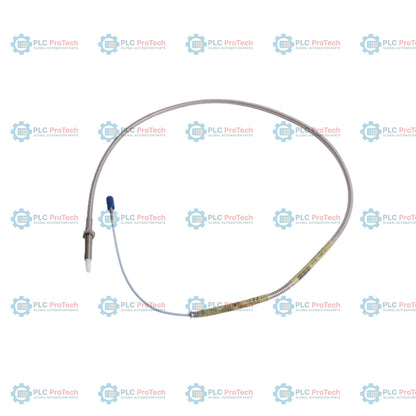

Bently Nevada 330909-00-20-05-02-05 3300 NSv پراب‌های مجاورتی

SKU 330909-00-20-05-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330909-00-20-05-02-05
Origin ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورتی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.12 kg
ابعاد: ۴۵ میلی‌متر × ۹۰ میلی‌متر × ۹۰ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

330909-00-20-05-02-05پروب مجاورت Bently Nevada 3300 NSv با بدنه رزوه‌دار 3/8-24 UNF، زره فولاد زنگ‌نزن یکپارچه، طول بدون رزوه ۰٫۰ اینچ، طول بدنه ۲٫۰ اینچ، طول کل کابل ۰٫۵ متر، کانکتور کواکسیال مینیاتوری ClickLoc و تأییدیه‌های متعدد سازمان‌ها.

زره یکپارچه فولاد زنگ‌نزن، حفاظت مکانیکی مستحکمی در برابر آسیب فیزیکی و مواد سخت صنعتی فراهم می‌کند و این گونه 330909 را از مدل‌های هم‌خانواده بدون زره، مانند 330908، متمایز می‌سازد. این سیستم با استفاده از کانکتورهای کواکسیال ClickLoc از جنس برنج با روکش طلا و کابل‌های دارای عایق FEP با استحکام بالا، اتصالات الکتریکی پایدار را در شرایط ارتعاش مداوم ماشین‌آلات تضمین می‌کند.

ویژگی‌ها

گزینه 00 طول بدون رزوه ۰٫۰ اینچی را مشخص می‌کند و امکان درگیری کامل رزوه را برای نصب محفظه‌های عمیق‌کار یا سطحی فراهم می‌سازد.
گزینه 20 طول کلی بدنه ۲٫۰ اینچی را فراهم می‌کند و برای محفظه‌های صنعتی با عمق محدود ایدئال است.
گزینه 05 طول کل فشرده ۰٫۵ متری (۲۰ اینچی) پروب را تعیین می‌کند و مقدار اضافی کابل داخل محفظه‌ها را به حداقل می‌رساند.
گزینه 02 پروب را به یک کانکتور کواکسیال مینیاتوری ClickLoc روی کابل استاندارد مجهز می‌کند و اتصالات الکتریکی ایمن و قفل‌شونده را فراهم می‌سازد.
گزینه 05 نشان‌دهنده تأییدیه‌های متعدد سازمان‌ها برای استفاده در مکان‌های خطرناک طبقه‌بندی‌شده است.
زره استاندارد فولاد زنگ‌نزن، کابل کواکسیال را می‌پوشاند تا از آن در برابر سایش، له‌شدگی و فرسودگی مکانیکی در محیط‌های سخت محافظت کند.

کاربردها

پروب مجاورت 3300 NSv عمدتاً برای اندازه‌گیری غیرتماسی ارتعاش، جابجایی و سرعت در ماشین‌آلات دوار با نواحی هدف محدود استفاده می‌شود. کاربردهای رایج صنعتی عبارت‌اند از:

پایش ارتعاش و موقعیت محوری در ماشین‌آلات دوار کوچک
جابجایی شعاعی و محوری شفت در توربین‌های ایرودرایوت پرسرعت
تشخیص ارتعاش شفت کمپرسورها و پمپ‌ها در کارخانه‌های پتروشیمی
فرایندهای صنعتی که در آن‌ها مقاومت شیمیایی بالا در برابر روغن‌ها و گازهای فرایندی موردنیاز است

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
شماره پایه قطعه	330909	پروب مجاورت 3300 NSv، با رزوه 3/8-24 UNF و زره فولاد زنگ‌نزن
A - گزینه طول بدون رزوه	00	طول بدون رزوه: ۰٫۰ اینچ (۰ میلی‌متر)
B - گزینه طول کلی بدنه	20	طول کلی بدنه: ۲٫۰ اینچ (۵۱ میلی‌متر)
C - گزینه طول کل	05	طول کل پروب: ۰٫۵ متر (۲۰ اینچ)
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
E - گزینه تأییدیه سازمان‌ها	05	تأییدیه‌های متعدد (از جمله CSA، ATEX و IECEx)

مشخصات فنی

تولیدکننده	Bently Nevada
مدل محصول	330909-00-20-05-02-05
نوع سیستم	سیستم مبدل مجاورت 3300 XL NSv
اندازه رزوه	3/8-24 UNF-2A
نوع زره	زره فولاد زنگ‌نزن (AISI 302 SST)
طول بدون رزوه	۰٫۰ اینچ (۰ میلی‌متر)
طول بدنه	۲٫۰ اینچ (۵۱ میلی‌متر)
طول کل کابل	۰٫۵ متر (۲۰ اینچ)
نوع کانکتور	کانکتور کواکسیال مینیاتوری ClickLoc (برنجی با روکش طلا)
محدوده خطی	1.5 mm (60 mils)، از حدود 0.25 تا 1.75 mm (10 تا 70 mils)
فاصله توصیه‌شده	1.0 mm (40 mils)
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil)
انحراف از خط مستقیم با بهترین برازش (DSL)	کمتر از +/-0.06 mm (+/-2.3 mils)
پاسخ فرکانسی	0 تا 10 kHz (+0, -3 dB)
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
جنس بدنه پروب	فولاد زنگ‌نزن AISI 304 (SST)
مقاومت dc پروب	4.0 +/- 0.5 ohms
دمای کارکرد و نگهداری	-52 degC تا +177 degC (-62 degF تا +351 degF)
حداکثر فشار آب‌بندی بدنه	اورینگ وایتون (ممکن است عملکرد آب‌بندی در دماهای کمتر از -34 degC کاهش یابد)
حداکثر استحکام کششی نامی	220 N (50 lb) از بدنه پروب به کابل رابط پروب؛ 220 N (50 lb) از بدنه پروب به زره
حداقل شعاع خم کابل	25.4 mm (1.0 in)
تأییدیه‌های نهادهای ذی‌صلاح	گزینه 05: تأییدیه‌های متعدد (CSA، ATEX، IECEx)

راهنمای نصب

نصب صحیح پروب مجاورتی 3300 NSv کالیبراسیون دقیق و قابلیت اطمینان مکانیکی بلندمدت را تضمین می‌کند:

گشتاور رزوه: برای بدنه پروب‌های 3/8-24 UNF، از گشتاور نصب توصیه‌شده 11.3 N m (100 in-lb) بیشتر نشود. اگر فقط سه رزوه اول درگیر می‌شوند، گشتاور را به 7.5 N m (66 in-lb) محدود کنید.
درگیری رزوه: حداکثر طول درگیری رزوه برای رزوه‌های 3/8-24 برابر با 0.563 inches (1.5 برابر قطر اسمی رزوه) است. درگیری بیش از حد ممکن است هنگام نصب باعث گیرکردن شود.
حداقل شعاع خم: برای جلوگیری از آسیب به هسته کواکسیال داخلی، حداقل شعاع خم کابل برابر با 25.4 mm (1.0 in) را در امتداد کابل زره‌دار حفظ کنید.
مراقبت از کانکتور: کانکتورهای ClickLoc برنجی با روکش طلا را پیش از اتصال تمیز و خشک کنید. کانکتورها را با دست سفت کنید تا در جای خود کلیک کنند. از ابزار استفاده نکنید و گشتاور بیش از حد اعمال نکنید.

انطباق و گواهی‌ها

پروب مجاورتی 3300 NSv برای محیط‌های صنعتی دشوار ساخته شده و بر اساس چندین استاندارد جهانی گواهی شده است:

تأییدیه‌های مناطق خطرناک (گزینه 05): برای نصب‌های ذاتاً ایمن (Ex ia) و بدون جرقه/با ایمنی افزوده (Ex nA/ec)، هنگام استفاده همراه با حسگر Proximitor و موانع تأییدشده، دارای گواهی است.
ATEX/IECEx: Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc، Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc.
ایالات متحده/کانادا (cNRTLus): کلاس I، ناحیه 0، AEx/Ex ia IIC T4/T5 Ga؛ کلاس I، گروه‌های A، B، C و D؛ کلاس II، گروه‌های E، F و G؛ کلاس III.
EMC: EN 61000-6-2 (مصونیت صنعتی) و EN 61000-6-4 (انتشار صنعتی).
RoHS: مطابق با دستورالعمل اروپایی 2011/65/EU و مقررات RoHS چین.
ایمنی عملکردی: دارای گواهی SIL 2 (HFT = 0)، قابلیت SIL 3 (HFT = 1).

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

چه گزینه‌های مشخصی برای SKU کاوشگر مجاورتی Bently Nevada 330909-00-20-05-02-05 تعریف شده است؟

این SKU یک کاوشگر با پایه استاندارد 3300 NSv را مشخص می‌کند که دارای رزوه 3/8-24 UNF، زره فولاد ضدزنگ داخلی، طول بدون رزوه 0.0 اینچ، طول کلی بدنه 2.0 اینچ، طول کل کابل رابط 0.5 متر (20 اینچ)، کانکتور کواکسیال مینیاتوری ClickLoc و چندین تأییدیه سازمانی است.

کاوشگر 3300 NSv در چه کاربردهایی نسبت به کاوشگرهای استاندارد 8 میلی‌متری ترجیح داده می‌شود؟

سیستم 3300 NSv برای ماشین‌آلاتی با قطر شفت کوچک (کمتر از 20 میلی‌متر) یا فضای آزاد و ناحیه هدف محدود بهینه‌سازی شده است؛ مانند توربین‌های مشتق‌شده از موتورهای هواپیما، یاتاقان‌های شعاعی و کمپرسورهای گریز از مرکز با قطر داخلی کوچک.

زره فولاد ضدزنگ در این کاوشگر مدل 330909 چه اهمیتی دارد؟

زره فولاد ضدزنگ (AISI 302 SST) در مدل 330909 از کابل کواکسیال 75 اهم محافظت فیزیکی می‌کند و در محیط‌های سخت از بریدگی، له‌شدگی و سایش مکانیکی جلوگیری می‌کند. این ویژگی با مدل بدون زره 330908 تفاوت دارد.

آیا کانکتور ClickLoc این کاوشگر دارای محافظ کانکتور است؟

خیر. گزینه 02 یک کانکتور کواکسیال مینیاتوری ClickLoc استاندارد را بدون محافظ کانکتور نصب‌شده مشخص می‌کند. اگر محافظت محیطی در برابر مایعات موردنیاز باشد، می‌توان محافظ کانکتور را جداگانه سفارش داد یا گزینه کابل FluidLoc را انتخاب کرد.

گشتاور توصیه‌شده هنگام نصب بدنه این کاوشگر رزوه‌دار 3/8-24 UNF چقدر است؟

گشتاور نصب توصیه‌شده برای این بدنه کاوشگر 11.3 N m (100 in-lb) است. اگر رزوه فقط در سه رزوه اول محفظه درگیر شود، گشتاور باید حداکثر به 7.5 N m (66 in-lb) محدود شود.
