تولیدکننده: Bently Nevada
شماره محصول: 330910-00-10-50-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورت 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلیمتر x ۹۰ میلیمتر x ۹۰ میلیمتر (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

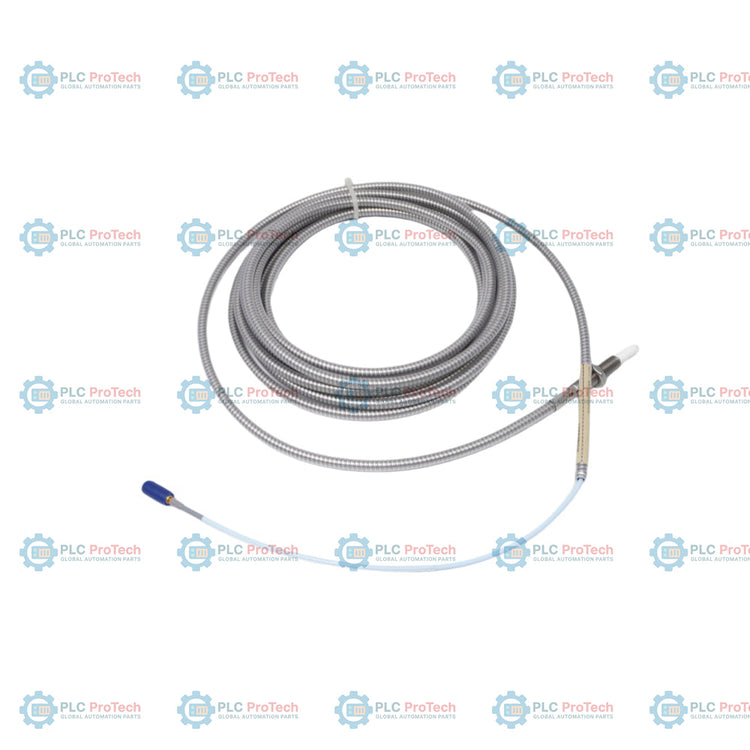

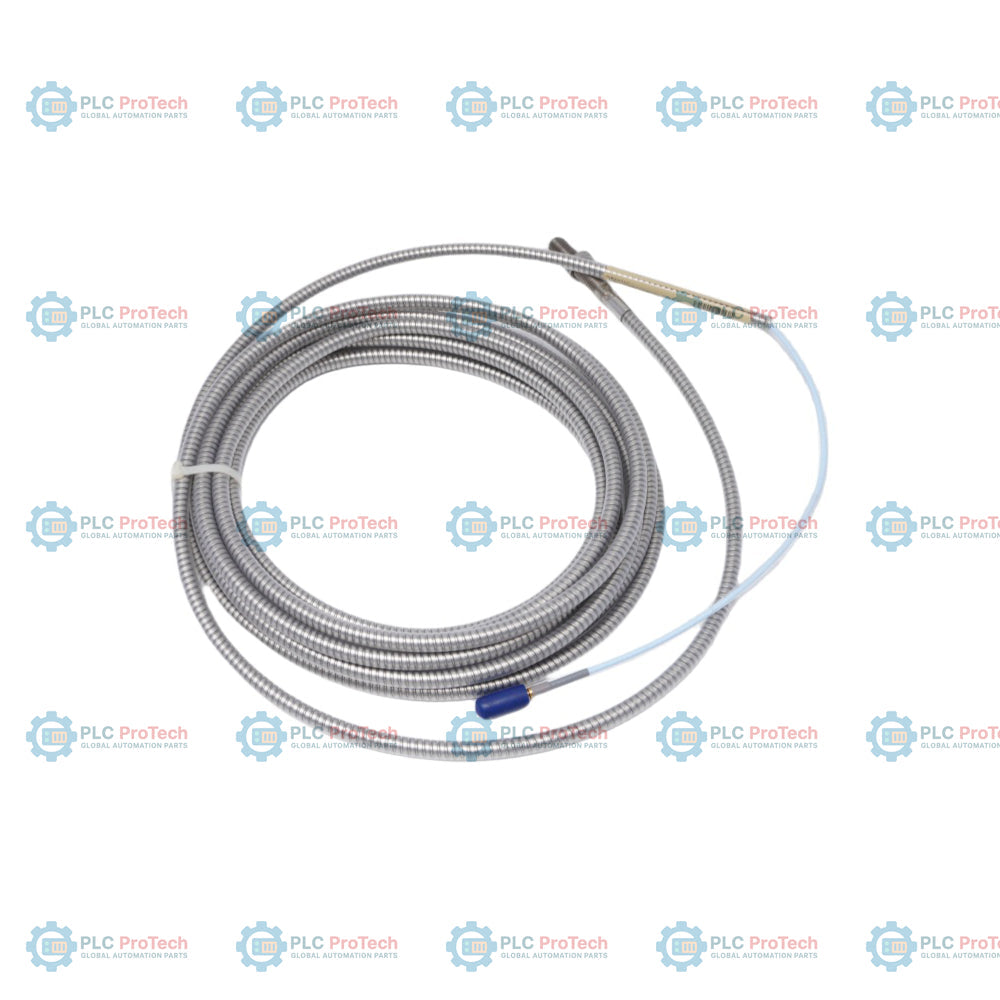

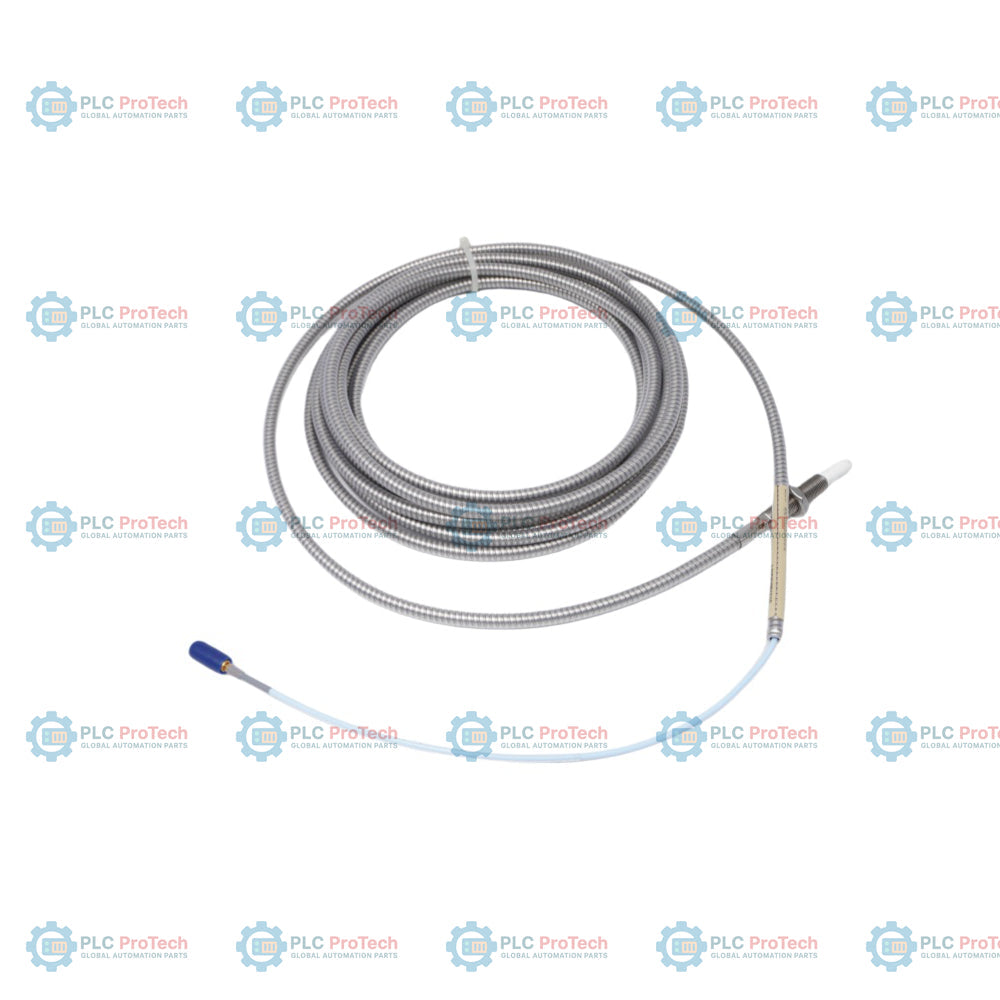

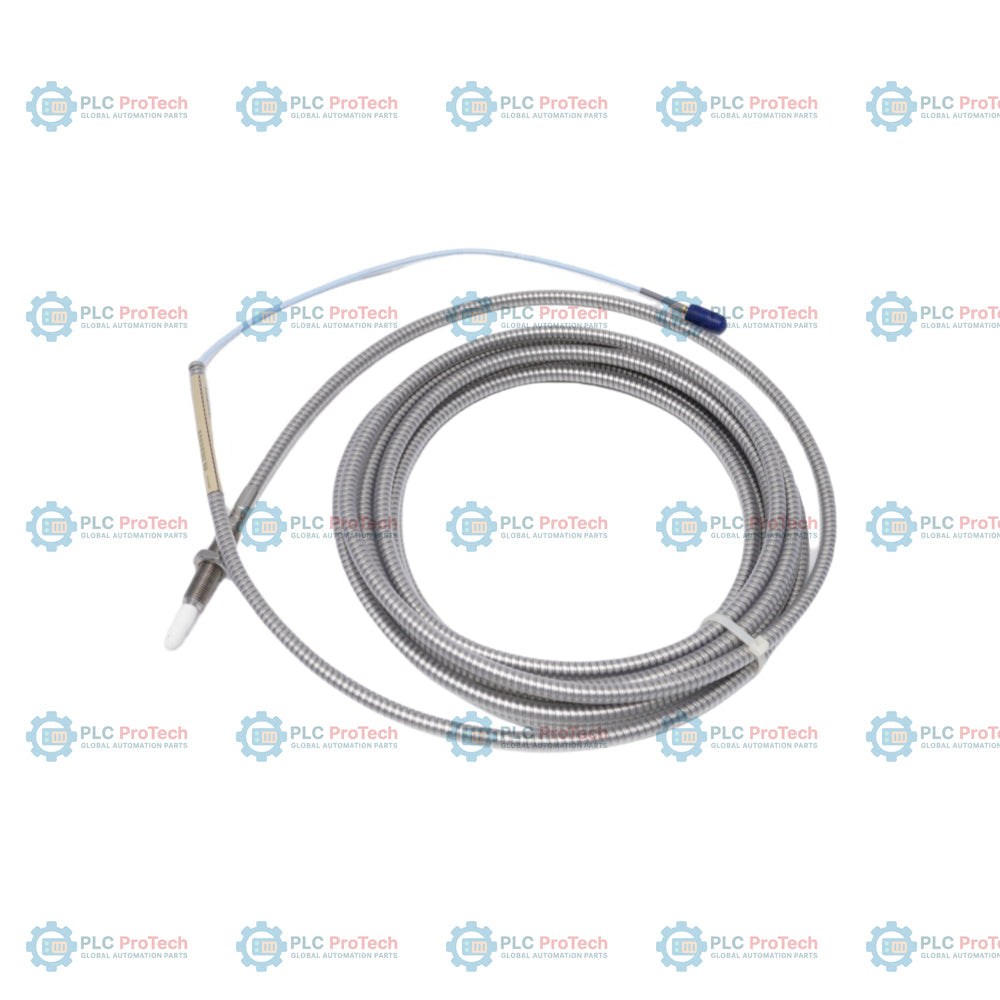

330910-00-10-50-02-05پیکربندی پروب مجاورتی 3300 NSv با رزوه متریک M10x1 و زره یکپارچه فولاد زنگ‌نزن، طول بدون رزوه ۰ میلیمتر (کاملاً رزوهدار)، طول بدنه ۱۰۰ میلیمتر، طول کل کابل ۵٫۰ متر و کانکتورهای ClickLoc با چندین تأییدیه سازمانی. این جزء از سیستم مبدل بدون تماس، به‌طور ویژه برای کمپرسورهای با قطر داخلی کم، توربین‌های گاز مشتق‌شده از موتور هواپیما و دیگر ماشین‌آلات دوار پُرسرعت با محدودیت‌های شدید نصب بهینه شده است. برخلاف گونه‌های استاندارد بزرگ‌تر مبدل، این پروب 3300 NSv به‌طور ویژه برای نواحی با فاصله آزاد کم، پیش‌خزینه‌های کوچک‌تر و سطوح هدف فشرده طراحی شده است؛ مکان‌هایی که در آن‌ها سیستم‌های استاندارد ۵ یا ۸ میلی‌متری را نمی‌توان از نظر فیزیکی نصب کرد.
این سیستم اندازه‌گیری‌های دینامیکی بسیار پایدار از محور، از جمله ارتعاش شعاعی، موقعیت محوری (تراست)، ورودی‌های تاکومتر و سیگنال‌های مرجع فاز (Keyphasor) را فراهم میکند. این پروب با استفاده از اصل اندازه‌گیری جریان گردابی، همراه با کابل رابط 330930 و حسگر Proximitor مدل 330980 کار میکند. مجموعه مکانیکی به زره مستحکم فولاد زنگ‌نزن مجهز است تا کابل کواکسیال ۷۵ اهم را در برابر سایش، ضربه فیزیکی و تماس با محیط محافظت کند؛ کانکتورهای ClickLoc با روکش طلا نیز اتصالی ایمن و مقاوم در برابر ارتعاش فراهم می‌کنند که هنگام کار شل نمی‌شود.
| بخش گزینه | کد روی این SKU | شرح / معنای پیکربندی‌شده |
|---|---|---|
| شماره قطعه قابل سفارش | 330910-00-10-50-02-05 | پروب مجاورتی 3300 NSv، رزوه M10x1، همراه با زره |
| A - گزینه طول بدون رزوه | 00 | 0 mm طول بدون رزوه |
| B - گزینه طول کلی محفظه | 10 | 100 mm طول کلی محفظه |
| C - گزینه طول کل | 50 | 5.0 متر (16.4 فوت) طول کل سیستم |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد (بدون محافظ کانکتور) |
| E - گزینه تأییدیه نهاد | 05 | تأییدیه‌های متعدد (بسته‌های استاندارد مناطق خطرناک شامل ATEX، IECEx و CSA) |
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره مدل | 330910-00-10-50-02-05 |
| سازگاری سیستم | سیستم مبدل مجاورتی 3300 XL NSv |
| اندازه رزوه | رزوه متریک M10x1 |
| محافظت مکانیکی | زره انعطاف‌پذیر از فولاد زنگ‌نزن AISI 302 |
| طول بدون رزوه | 0 mm |
| طول کلی محفظه | 100 mm |
| طول کل کابل | 5.0 m (16.4 ft) |
| نوع کابل | کابل کواکسیال 75 اهم، با عایق فلوئورواتیلن پروپیلن (FEP) |
| نوع کانکتور | کانکتور نری ClickLoc کواکسیال مینیاتوری (برنج با روکش طلا) |
| محدوده خطی | 1.5 mm (60 mils)، از فاصله 0.25 mm (10 mils) نسبت به هدف |
| ضریب مقیاس متوسط (ASF) | 7.87 V/mm (200 mV/mil) با هدف فولادی AISI 4140 از Bently Nevada |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.06 mm (+/-2.3 mils) در محدوده خطی 1.5 mm |
| دمای کارکرد (پروب) | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| دمای نگهداری (پروب) | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| جنس آب‌بندی پروب | آب‌بند فشاری اورینگ Viton |
| جنس نوک پروب | پلی‌فنیلن سولفید (PPS) |
| جنس محفظه پروب | فولاد زنگ‌نزن AISI 304 |
| استحکام کششی (حداکثر) | 220 N (50 lb) بین محفظه و سیم، زره و محفظه، و سیم و کانکتور |
| گشتاور توصیه‌شده نصب | حداکثر گشتاور نامی محفظه: 11.3 Nm (100 in-lb) |
| پاسخ فرکانسی | 0 تا 10 kHz: معمولاً +0، -3 dB |
هنگام نصب پروب 330910، بررسی کنید که بخش بدون رزوه (0 میلیمتر در این نوع) فضای کافی داخل سوراخ نصب داشته باشد و گیر نکند. حداکثر گشتاور توصیه‌شده برای محفظه‌های دارای رزوه M10x1 برابر با 11.3 Nm (100 in-lb) است. اگر رزوه‌کاری فقط در سه رزوه اول محفظه انجام می‌شود، برای جلوگیری از تغییر شکل محفظه، گشتاور را به 7.5 Nm (66 in-lb) محدود کنید. برای اندازه‌گیری موقعیت محوری، حداقل فاصله 25 mm (1.0 in) و برای اندازه‌گیری ارتعاش شعاعی، حداقل فاصله 23 mm (0.9 in) را حفظ کنید تا هنگام نصب موازی چند پروب، از تداخل الکترومغناطیسی جلوگیری شود. برای ایجاد نقطه بایاس اسمی -9.0 Vdc، فاصله پروب نسبت به هدف فولاد AISI 4140 باید 1.0 mm (40 mils) تنظیم شود.
