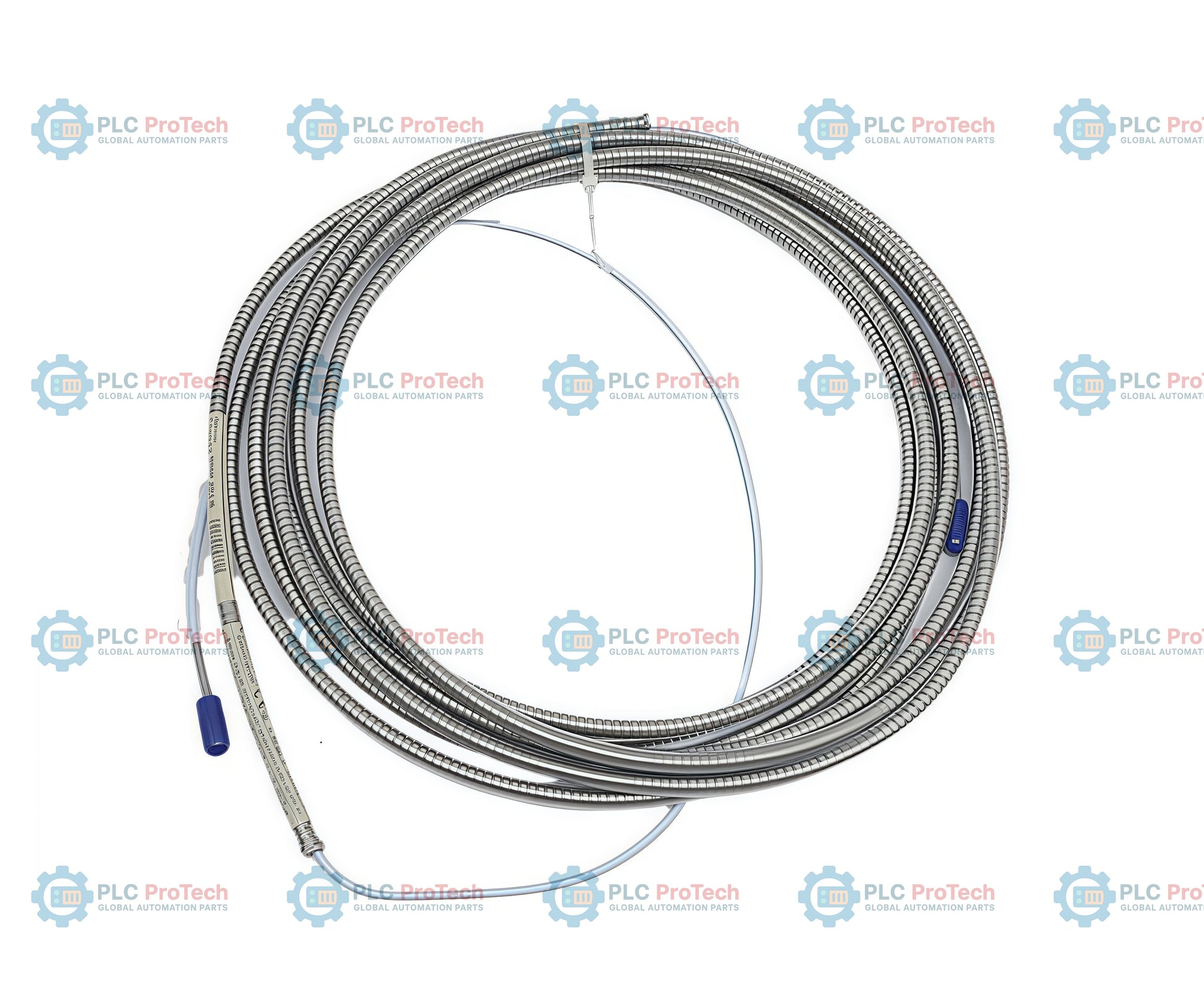

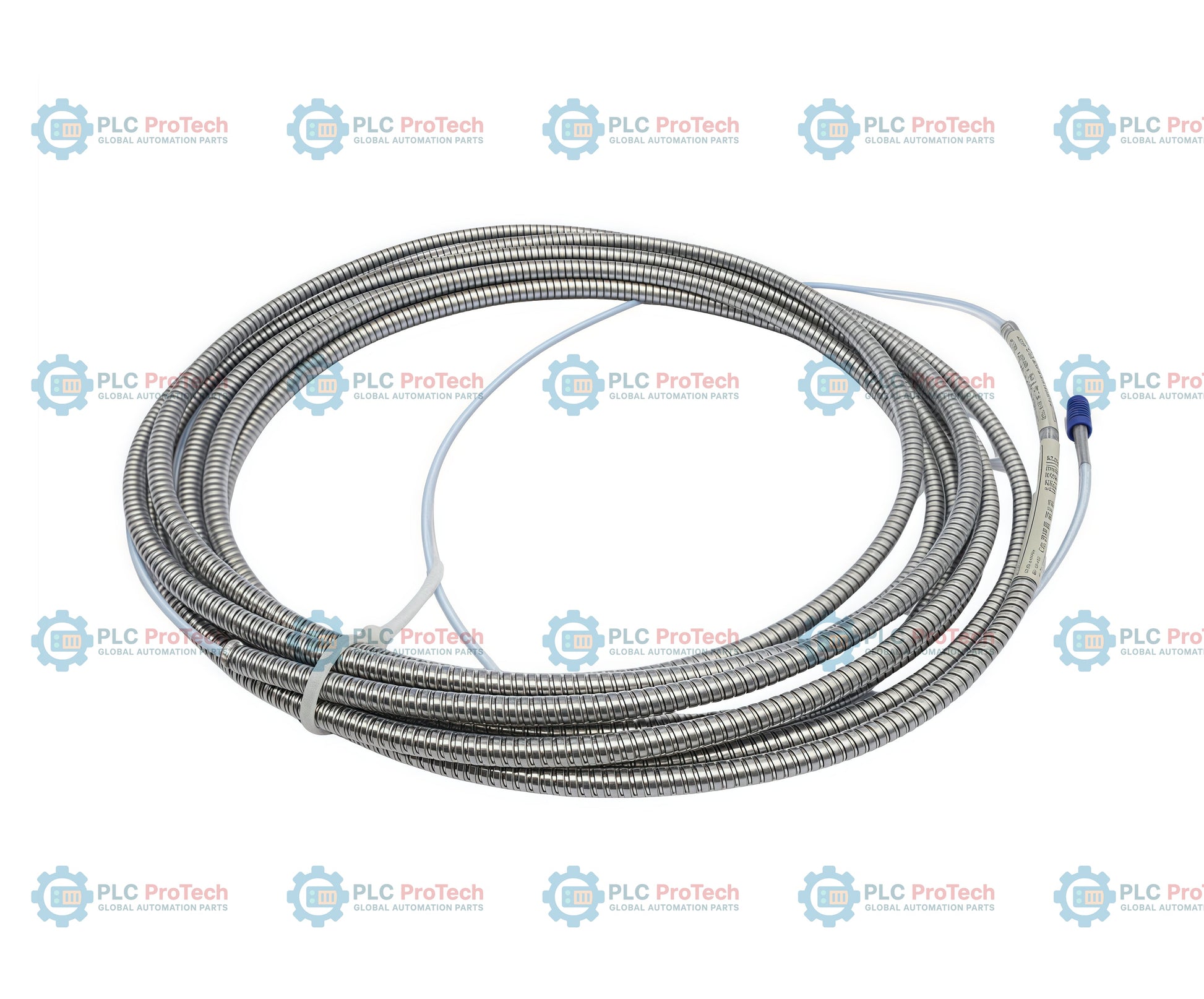

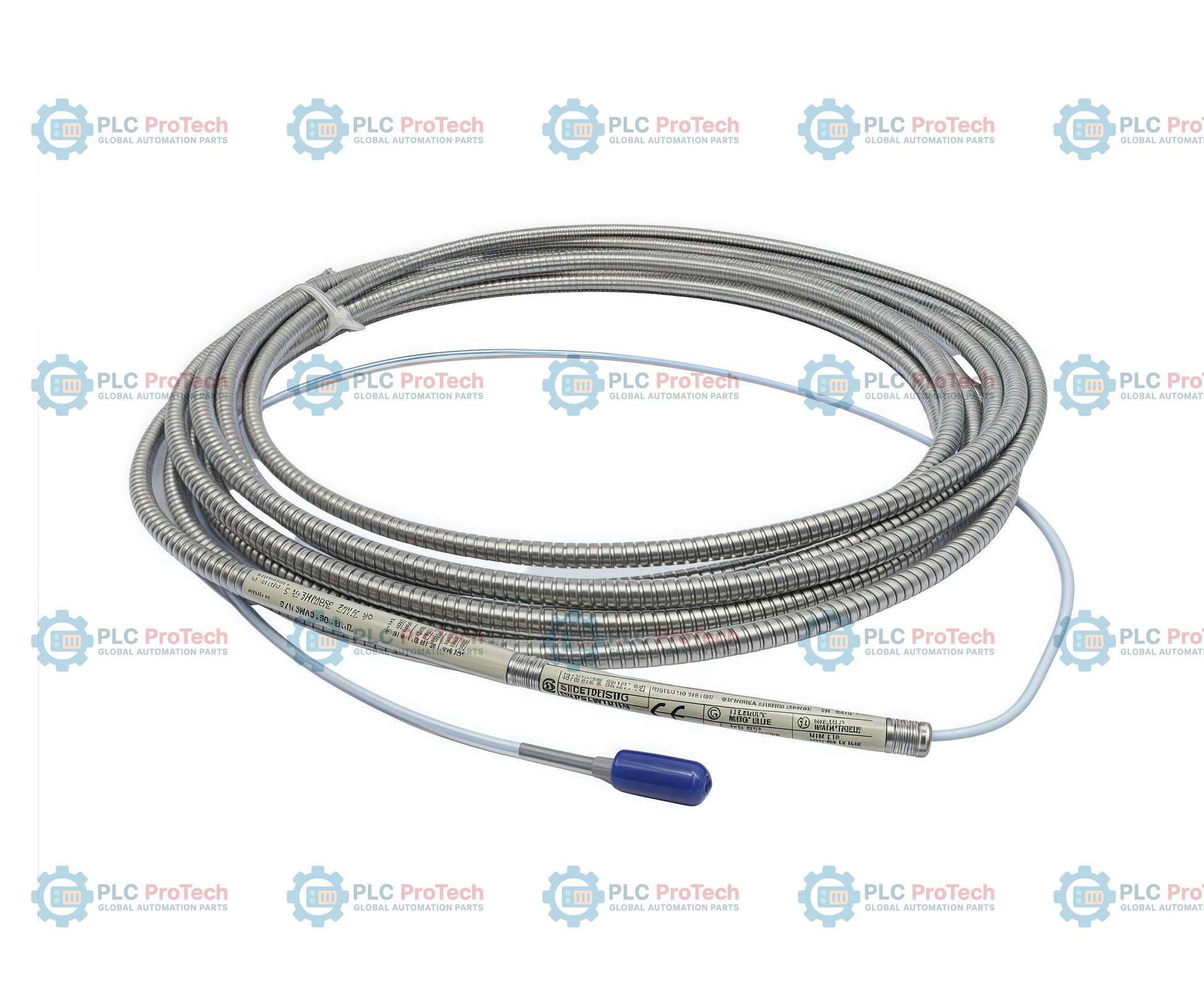

کابل افزایشی مجاورتی 3300 XL NSv بنتلی نوادا 330930-065-01-01 (6.5m)

مروری بر مهندسی در محل نصب

Bently Nevada 330930-065-01-01 یک کابل رابط 3300 XL NSv با فرکانس بالا و امپدانس تطبیق‌یافته 75 اهم است که به‌طور ویژه برای فضاهای محدود ماشین‌آلات طراحی شده است؛ فضاهایی که در آن‌ها پروب‌های مجاورت استاندارد 5 یا 8 میلی‌متری از نظر فیزیکی جا نمی‌گیرند. زیردسته NSv (نمای جانبی باریک) برای سامانه‌های یاتاقان فیلم سیال در ماشین‌هایی مانند کمپرسورهای تبرید گریز از مرکز پرسرعت، توربو‌اکسپندرها و شفت‌های پمپ با قطر کم (کمتر از 51 میلی‌متر یا 2 اینچ) حیاتی است؛ این ماشین‌ها محدودیت‌های سخت‌گیرانه‌ای در زمینه تداخل متقابل و نمای جانبی دارند.

برخلاف مسیرهای استاندارد کوتاه‌تر، این گونه خاص طول فیزیکی ممتد 6.5 متر (21.3 فوت) را ارائه می‌دهد. این محصول با استفاده از پیکربندی بدون آرمور -01 ساخته شده و دارای روکش دی‌الکتریک بسیار انعطاف‌پذیر و کم‌اصطکاک از جنس اتیلن پروپیلن فلورینه (FEP) است؛ بدون آرمور بیرونی سنگین و درهم‌قفل‌شونده از جنس فولاد ضدزنگ. این طراحی بدون آرمور برای مارشالینگ پیچیده در محل نصب ضروری است، زیرا کابل باید از شبکه‌های مجرای فشرده و چندخم عبور داده شود. این محصول تحت گزینه استاندارد سازمان تأییدکننده -01 برای نواحی عمومی غیرخطرناک کارخانه یا تأسیسات مجهز به محفظه‌های ضدشعله موجود، تأیید شده است.

پروفایل مکانیکی و فرمول‌های دقیق وزن

در بازسازی‌های صنعتی بزرگ‌مقیاس، اتکا به ابعاد دلخواه جعبه یا مشخصات کلی «طول × عرض × ارتفاع» به خطاهای مهم در محاسبات بارگذاری سینی کابل و مهار کششی منجر می‌شود. برای مستندات مهندسی پیشرفته، مشخصات فیزیکی دقیق این مجموعه کابل FEP بدون آرمور 6.5 متری در ادامه تعریف شده است:

• چگالی خطی جرم کابل: 45 گرم بر متر (0.50 اونس بر فوت)
• جرم خالص هسته کابل: 45 گرم بر متر × 6.5 متر = 292.5 گرم (10.32 اونس)
• جرم سخت‌افزار ترمینال ClickLoc: تقریباً 7.5 گرم (0.26 اونس) برای هر جفت کانکتور کالیبره‌شده
• وزن خالص کل مجموعه: 300.0 گرم (10.58 اونس) وزن خالص مطلق سخت‌افزار
• حداکثر پروفایل فاصله سخت: قطر خارجی مطلق کانکتور هم‌محور یکپارچه ClickLoc نر/ماده با روکش آبکاری طلایی 7.2 میلی‌متر (0.285 اینچ) است؛ این مقدار حداقل فاصله لازم برای عبور و کشیدن کابل از مجرا را تعیین می‌کند.
• حداقل شعاع خم در محل نصب: 25.4 میلی‌متر (1.0 اینچ). خم‌کردن روکش FEP فراتر از این حد، ظرفیت خازنی هم‌محور داخلی را به‌طور دائمی تغییر داده و تشدید فرکانس رادیویی Proximitor را دچار اعوجاج می‌کند.

کاربردهای هدف

• حسگری ارتعاش شعاعی با قابلیت کارکرد طولانی‌مدت درون کمپرسورهای گاز گریز از مرکز چندمرحله‌ای یا چاه‌عمیق، با جعبه‌های اتصال دوردست
• حلقه‌های ردیابی موقعیت نیروی محوری، در مواردی که پروب 3300 NSv باید از میان دیواره‌های داخلی عمیق و سازه‌ای ماشین عبور داده شود.
• مسیریابی متقابل سیگنال‌های مرجع فاز سرعت، سرعت صفر و Keyphasor در میان اسکیدهای پیچیده تجهیزات جانبی فرایند.

ماتریس راستی‌آزمایی عملکردی (پسوندهای گزینه)

مشخصات فنی

راهنمای نصب میدانی راهبردی

• قاعده حلقه کلی ۷٫۰ متری: این کابل رابط ۶٫۵ متری باید فقط با یک پروب مجاورت 3300 NSv با طول فیزیکی ۰٫۵ متر جفت شود تا حلقه کلی دقیقاً ۷٫۰ متری سیستم ساخته شود. جفت‌کردن کابل ۶٫۵ متری با پروب ۱٫۰ متری یا اتصال آن به Proximitor تنظیم‌شده برای سیستم ۵٫۰ متری، فرکانس تشدید مدار را تغییر می‌دهد و ضریب مقیاس متوسط ۲۰۰ میلی‌ولت بر میل (ASF) را کاملاً بی‌اعتبار می‌کند.
• کاهش کشش در مسیرهای عمودی: از آنجا که وزن این کابل بدون پشتیبانی زره ۲۹۲٫۵ گرم است، مسیرهای عمودی بیش از ۴ متر درون مجراهای صاف، برای جلوگیری از کشیدگی سازه‌ای هسته مسی داخلی بر اثر گرانش طی سال‌ها قرارگیری در دمای بالا، به بست میانی در نقطه میانی یا حلقه‌های آویزان نیاز دارند.
• جداسازی از سینی‌های کابل: اطمینان حاصل کنید که کوپلینگ‌های فلزی کواکسیال ClickLoc از تماس با سینی‌های ابزار دقیق آلومینیومی یا فولادی عایق باشند. برای حفظ جداسازی کامل از حلقه‌های اتصال به زمین سازه، از محافظ‌های اتصال‌دهنده کارخانه‌ای یا روکش‌های سیلیکونی خودجوش با گرید بالا استفاده کنید.
