Bently Nevada 330930-065-02-00 کابل رابط 3300 NSv

Q: کد طول 065 برای کابل 330930-065-02-00 چه معنایی دارد؟

کد 065 طول فیزیکی کابل، یعنی ۶٫۵ متر (۲۱٫۳ فوت)، را مشخص میکند. این طول در ترکیب با یک پروب مجاورت ۰٫۵ متری، طول کل سیستم را به ۷٫۰ متر میرساند.

Q: آیا این کابل رابط روی آرمور، روکش محافظ بیرونی دارد؟

خیر. پیکربندی Option 02 دارای آرمور انعطافپذیر از جنس فولاد ضدزنگ است و روکش بیرونی FEP ندارد؛ بنابراین برای حفاظت مکانیکی استاندارد، در مواردی که به آببندیهای اضافی سیال روی آرمور نیاز نیست، مناسب است.

Q: آیا کابل رابط 330930-065-02-00 برای مناطق خطرناک گواهی شده است؟

پیکربندی Option 00 نشان میدهد که به تأییدیه هیچ نهاد رسمی نیاز ندارد. برای کاربردهایی که به گواهیهای مناطق خطرناک نیاز دارند، باید نوع Option 05 را انتخاب کنید.

SKU 330930-065-02-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330930-065-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل افزایشی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلی‌متر x ۹۰ میلی‌متر x ۹۰ میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

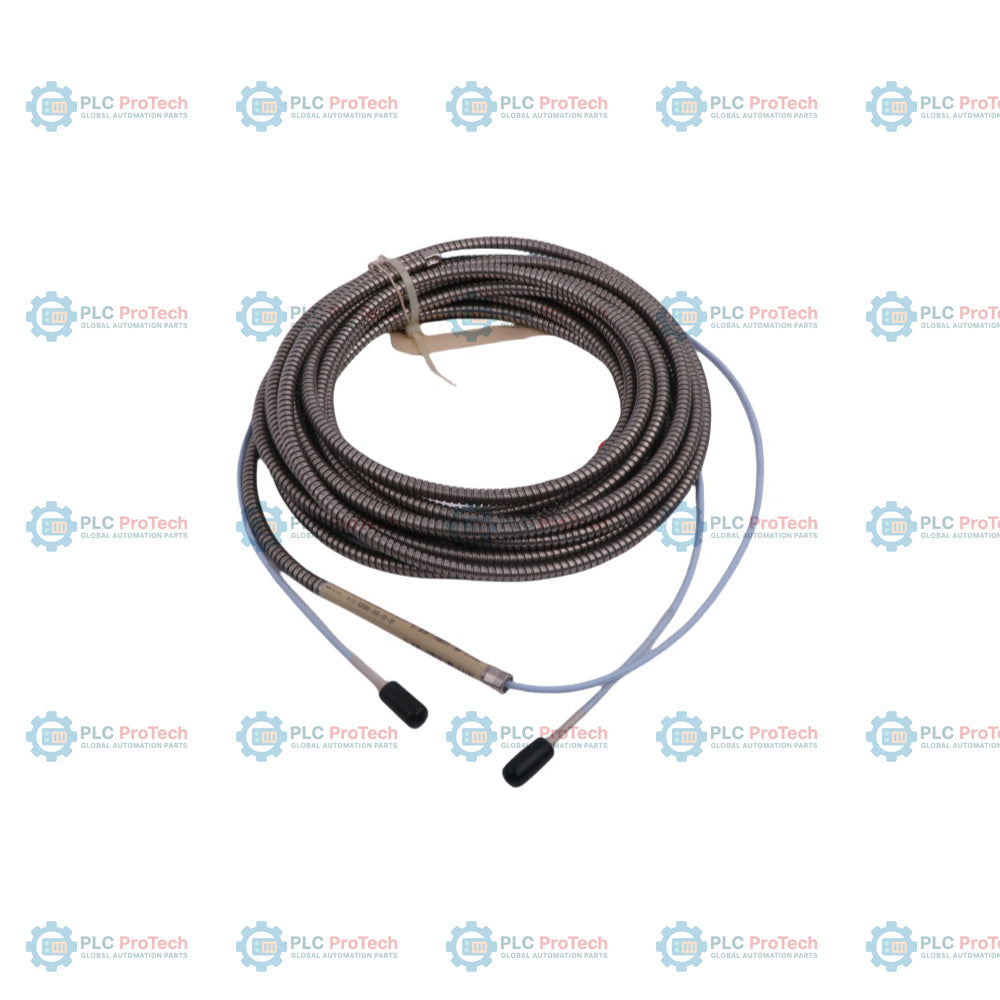

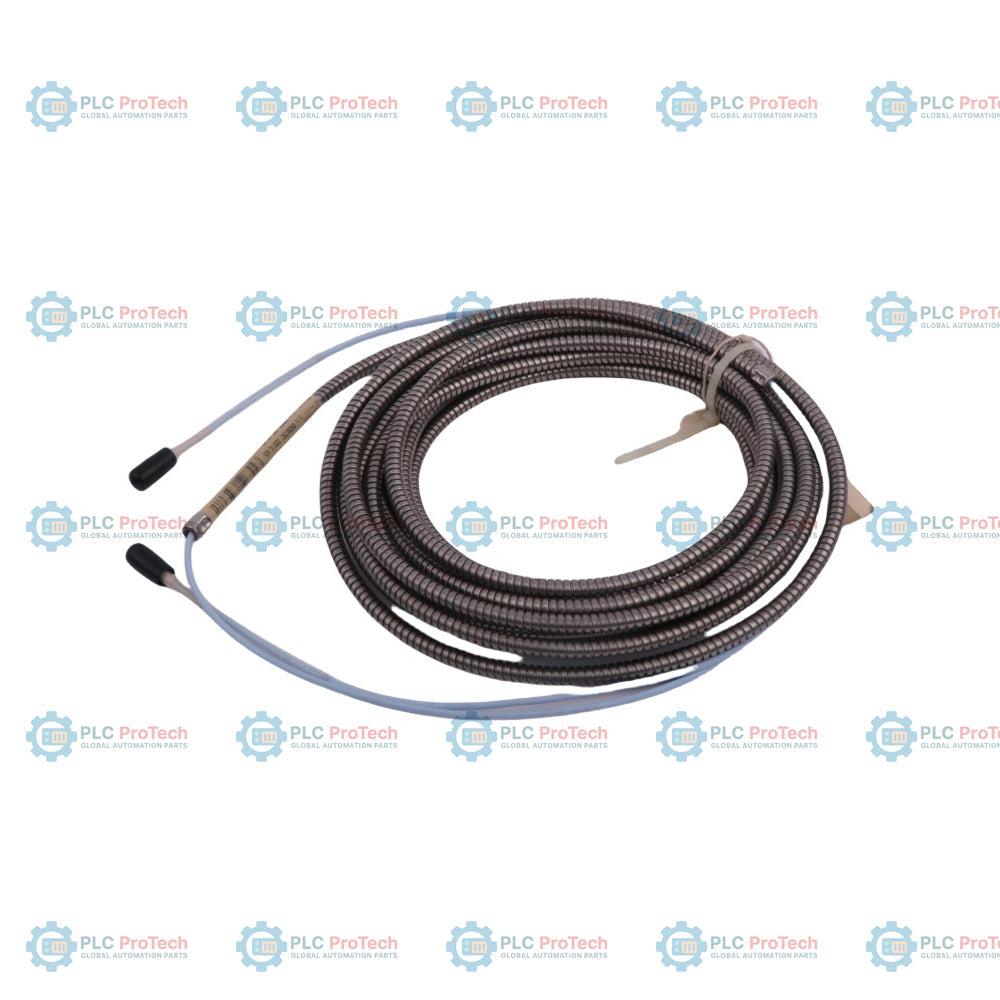

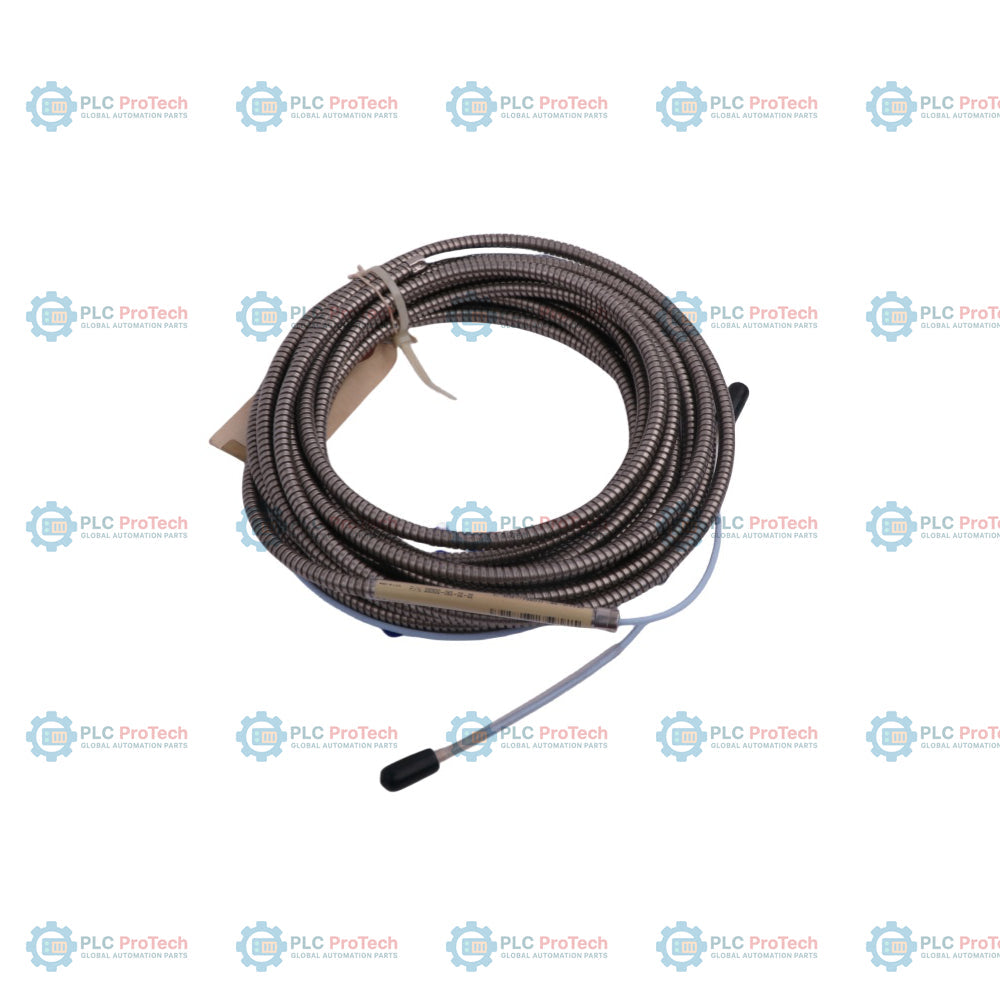

Bently Nevada 330930-065-02-00 یک کابل رابط کواکسیال استاندارد ۶٫۵ متری با امپدانس ۷۵ اهم را مشخص می‌کند که با زره انعطاف‌پذیر فولاد ضدزنگ محافظت شده و بدون تأییدیه‌های سازمانی عرضه می‌شود.

این کابل به‌عنوان اتصال الکتریکی بین پروب مجاورتی 3300 NSv و حسگر Proximitor مدل 330980 عمل می‌کند. طول ترکیبی کابل رابط و پروب باید برابر با طول نامی سیستم حسگر Proximitor باشد؛ یعنی ۵٫۰ یا ۷٫۰ متر. درحالی‌که برخی مدل‌های دیگر ممکن است دارای روکش FEP یا محافظ کانکتور، مانند Option 01 یا Option 04، باشند، Option 02 دارای زره فولاد ضدزنگ بدون پوشش است و در محفظه‌های ماشین‌آلات فشرده و خشک، مقاومت مکانیکی در برابر سایش را فراهم می‌کند.

ویژگی‌ها

طول کابل ۶٫۵ متر (۲۱٫۳ فوت) برای تکمیل یک سیستم مبدل ۷٫۰ متری هنگام استفاده همراه با پروب ۰٫۵ متری.
زره انعطاف‌پذیر فولاد ضدزنگ AISI 302 بدون روکش بیرونی FEP که محافظتی مقاوم در برابر سایش و ضربه‌های فیزیکی فراهم می‌کند.
کانکتورهای کواکسیال مینیاتوری ClickLoc در هر دو انتها برای ایجاد اتصالی مطمئن و کم‌مقاومت که از جداشدن تصادفی جلوگیری می‌کند.
ساختار کواکسیال ۷۵ اهم با عایق پروپیلن فلورواتیلن (FEP) برای مقاومت در برابر دمای بالا و تماس با مواد شیمیایی.
پیکربندی Option 00 بدون نیاز به تأییدیه سازمانی عرضه می‌شود و برای محیط‌های صنعتی عمومی یا غیرخطرناک ایده‌آل است.

کاربردها

سیستم مبدل 3300 NSv، شامل کابل رابط 330930، برای پایش بدون تماس ارتعاش و موقعیت شفت در فضاهای فشرده یا مکان‌هایی با محدودیت هندسه هدف استفاده می‌شود. کاربردهای معمول شامل موارد زیر است:

نیروگاه‌ها و توربین‌های گاز صنعتی
ماشین‌آلات توربو و کمپرسورهای پرسرعت
ماشین‌آلات با سوراخ کوچک و فاصله‌های محدود یا قطر شفت کم‌تر از ۲۰ میلی‌متر
تأسیسات توربین گاز مشتق‌شده از موتور هواپیما
بلوئرهای گریز از مرکز و محوری

اطلاعات سفارش

گزینه	کد روی این SKU	توضیحات
شماره قطعه قابل سفارش	330930-065-02-00	کابل رابط 3300 NSv، کواکسیال ۷۵ اهم
A - گزینه طول کابل	065	۶٫۵ متر (۲۱٫۳ فوت)
B - گزینه کانکتور و کابل	02	با زره فولاد ضدزنگ، بدون روکش FEP
C - گزینه تأییدیه سازمانی	00	لازم نیست

مشخصات فنی

پارامتر	مقدار مشخصات
سازنده	Bently Nevada (Baker Hughes)
شماره قطعه	330930-065-02-00
سازگاری با سیستم مبدل	سیستم مبدل مجاورتی 3300 XL NSv
امپدانس	۷۵ اهم
ظرفیت کابل	69.9 pF/m (21.3 pF/ft)، معمول
مقاومت DC کابل	رسانای مرکزی: 0.220 ohm/m (0.067 ohm/ft)، شیلد: 0.066 ohm/m (0.020 ohm/ft)
حداقل شعاع خم	25.4 mm (1.0 in)
قطر بیرونی کابل	حداکثر 2.80 mm (0.11 in)
قطر بیرونی زره	حداکثر 7.0 mm (0.275 in)
دمای کار و نگهداری	-52 degC تا +177 degC (-62 degF تا +351 degF)
رطوبت نسبی	۱۰۰٪ چگالش‌یافته؛ در صورت محافظت از کانکتورها، غیرقابل‌غوطه‌وری
جنس عایق کابل	پروپیلن فلورواتیلن (FEP)
جنس زره	فولاد ضدزنگ انعطاف‌پذیر AISI 302 (بدون پوشش)
حداکثر استحکام کششی نامی	220 N (50 lb) در محل اتصال رابط پروب به کانکتورهای کابل رابط
وزن معمول کابل زره‌دار	64 g/m (0.7 oz/ft)

راهنمای نصب

برای اطمینان از عملکرد صحیح سیستم مبدل 3300 NSv، روش‌های زیر را برای نصب مکانیکی و الکتریکی رعایت کنید:

اتصال به زمین: اتصال زمین شیلد باید فقط در سمت حسگر Proximitor انجام شود تا از ایجاد حلقه‌های زمین جلوگیری شود.
محدودیت گشتاور: کانکتورهای کواکسیال مینیاتوری ClickLoc را ابتدا با دست سفت کنید، سپس آن‌ها را با حداکثر گشتاور توصیه‌شده 0.56 Nm (5 in-lb) محکم کنید. از ابزارهای گیره‌ای تهاجمی استفاده نکنید.
مسیردهی و خم‌ها: در تمام مسیر کابل، شعاع خم حداقل 25.4 mm (1.0 in) را حفظ کنید. از عبور کابل روی لبه‌های تیز فلزی یا مسیرهای بخار با دمای بالا خودداری کنید.
نوار محافظ: برای اتصالاتی که در معرض گریس، روغن یا شرایط مرطوب هستند، محل اتصال کانکتور را با نوار سیلیکونی خودجوش، مانند متعلقات 03200006، بپیچید تا از نفوذ جلوگیری شود.

FAQ

کد طول 065 برای کابل 330930-065-02-00 چه معنایی دارد؟

کد 065 طول فیزیکی کابل، یعنی ۶٫۵ متر (۲۱٫۳ فوت)، را مشخص می‌کند. این طول در ترکیب با یک پروب مجاورت ۰٫۵ متری، طول کل سیستم را به ۷٫۰ متر می‌رساند.

آیا این کابل رابط روی آرمور، روکش محافظ بیرونی دارد؟

خیر. پیکربندی Option 02 دارای آرمور انعطاف‌پذیر از جنس فولاد ضدزنگ است و روکش بیرونی FEP ندارد؛ بنابراین برای حفاظت مکانیکی استاندارد، در مواردی که به آب‌بندی‌های اضافی سیال روی آرمور نیاز نیست، مناسب است.

آیا کابل رابط 330930-065-02-00 برای مناطق خطرناک گواهی شده است؟

پیکربندی Option 00 نشان می‌دهد که به تأییدیه هیچ نهاد رسمی نیاز ندارد. برای کاربردهایی که به گواهی‌های مناطق خطرناک نیاز دارند، باید نوع Option 05 را انتخاب کنید.

حداکثر گشتاور مجاز برای کانکتورهای ClickLoc چقدر است؟

کانکتورهای کواکسیال مینیاتوری ClickLoc باید با دست سفت شوند و می‌توان آن‌ها را با گشتاور حداکثر ۰٫۵۶ نیوتن‌متر (۵ اینچ-پوند) سفت کرد. سفت‌کردن بیش‌ازحد می‌تواند به اتصال آسیب برساند.
