کابل توسعه NSv مدل Bently Nevada 330930-065-02-05 3300 XL

توضیحات

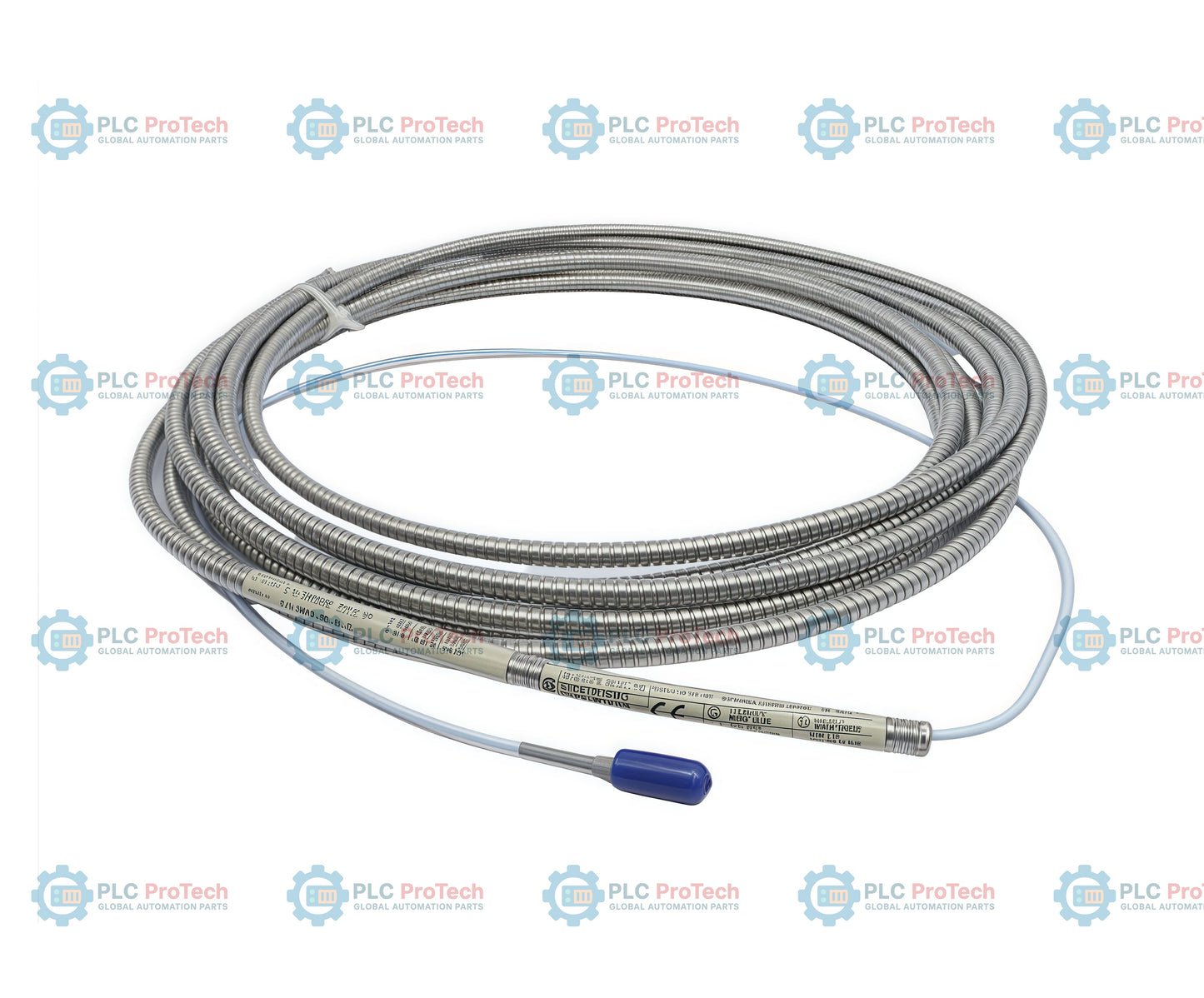

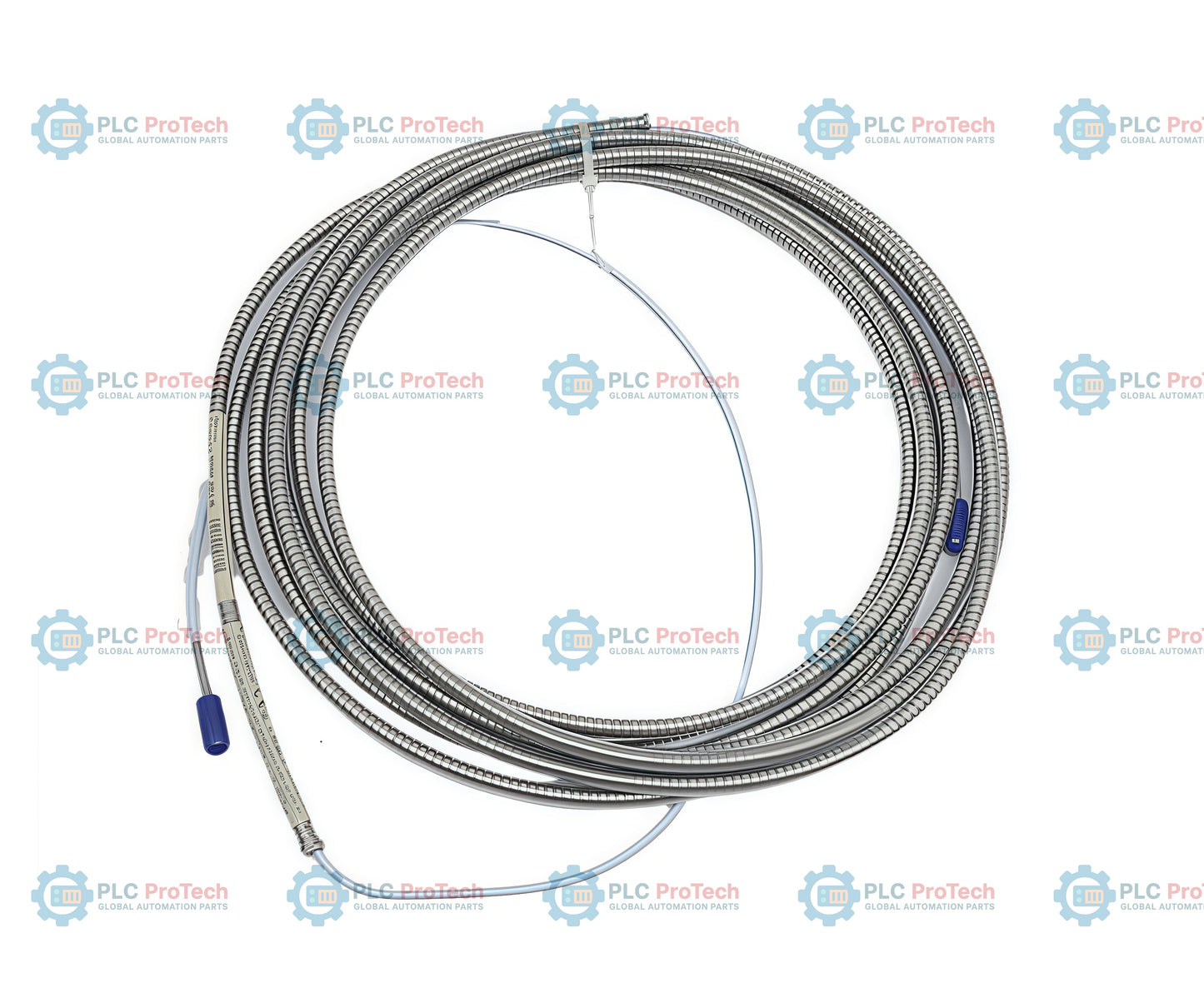

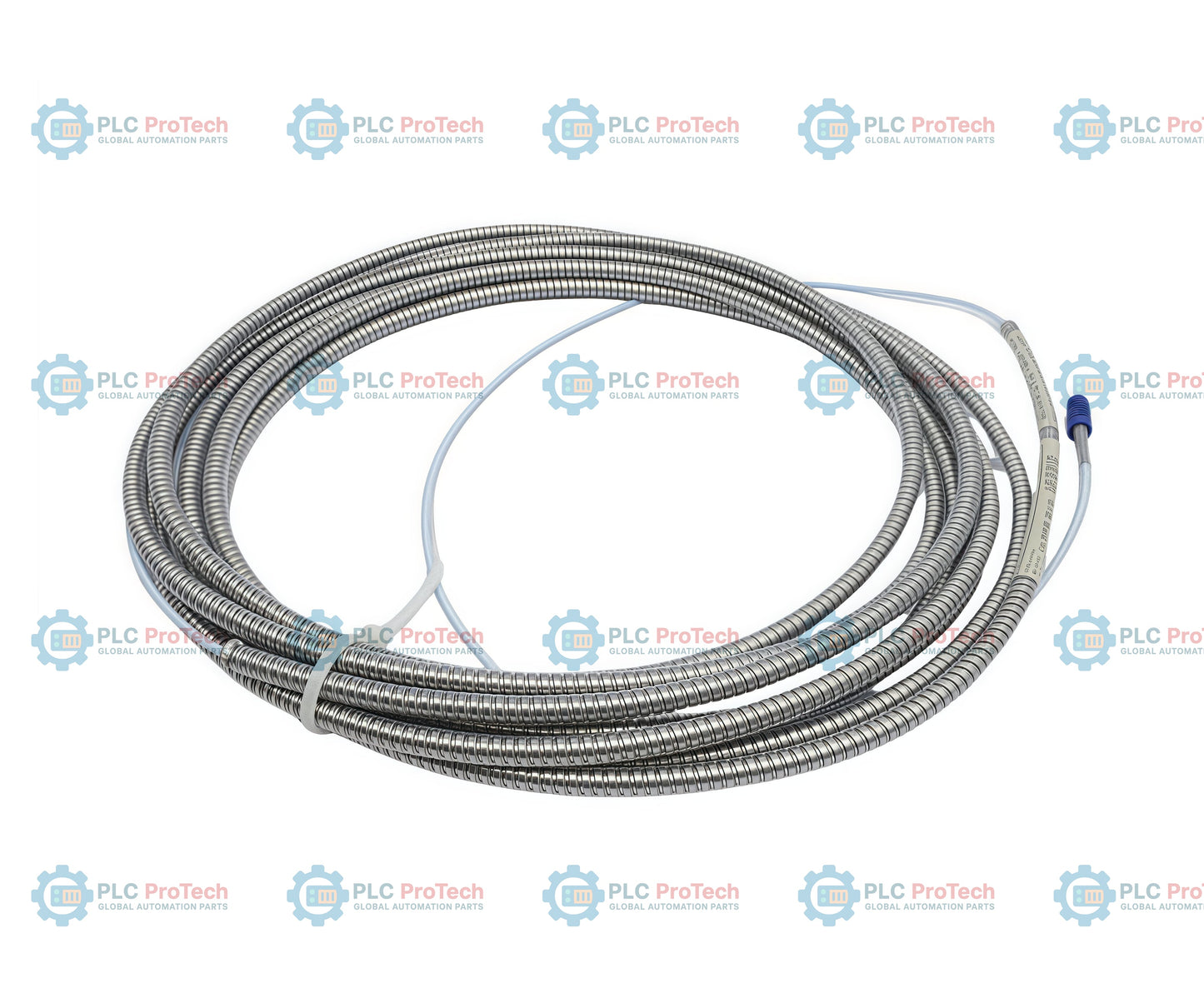

کابل 330930-065-02-05 یک کابل صنعتی مقاوم 3300 XL NSv Extension Cable است که توسط Bently Nevada (شرکت Baker Hughes) تولید شده است. این کابل تخصصی اتصال سیگنال کم‌اتلاف حیاتی را در سیستم حسگر نزدیکی 3300 XL NSv فراهم می‌کند و یک پروب جریان گردابی NSv را به حسگر پروکسی‌میتر 3300 XL NSv متصل می‌کند. این سیستم حسگر به‌طور خاص برای محیط‌های نصب تنگ بهینه شده است—مانند کمپرسورهای هوای گریز از مرکز، اسکیدهای کمپرسور یخچال و ماشین‌آلات گاز فرآیندی—جایی که فاصله دید جانبی محدود یا شکاف‌های کنتربور استفاده از حسگرهای نزدیکی استاندارد را محدود می‌کند.

کد گزینه کامل 330930-065-02-05 پوشش مکانیکی دقیق و دفاع‌های محیطی آن را تعریف می‌کند. این نوع دارای کابل به طول 6.5 متر (21.3 فوت) است. توسط زره فولاد ضدزنگ انعطاف‌پذیر محافظت می‌شود بدون روکش عایق بیرونی از جنس پلی‌پروپیلن فلورینه (FEP)، که تعادل ایده‌آلی بین مقاومت شدید در برابر سایش و انعطاف‌پذیری مسیر فیزیکی در مسیرهای تنگ لوله ایجاد می‌کند. همچنین به‌صورت کارخانه‌ای با تأییدیه‌های متعدد سازمانی پیکربندی شده است که آن را کاملاً مطابق برای استقرار در مناطق خطرناک طبقه‌بندی شده در سراسر جهان می‌کند.

ویژگی‌ها

• سازگاری الکتریکی و مکانیکی بدون درز با سیستم‌های پروب نزدیکی Bently Nevada 3300 RAM قدیمی.
• زره فولاد ضدزنگ ممتاز که هسته کواکسیال داخلی را در برابر فشار فیزیکی، برش یا خطرات خرد شدن در محل محافظت می‌کند.
• کانکتورهای ClickLoc برنجی با روکش طلایی و پایان کارخانه‌ای که به‌طور محکم کلیک می‌کنند تا از شل شدن اتصالات در اثر ارتعاشات صنعتی جلوگیری شود.
• هسته کواکسیال تخصصی با پایداری بالا و امپدانس پایین که صحت سیگنال فرکانس بالا و دقت ضریب مقیاس را حفظ می‌کند.
• گواهی‌های متعدد سازمان‌های مناطق خطرناک که تضمین‌کننده استقرار بی‌دردسر و ایمن در سراسر دارایی‌های پالایشگاه و نفت و گاز جهانی است.

کاربردها

• انتقال شکل موج‌های ارتعاش دینامیکی حیاتی از مسیرهای بلبرینگ فیلم مایع با فاصله کم به رک‌های مرکزی نظارت.
• اتصال پروب‌های جابجایی محوری واقع در داخل مجموعه‌های توربومکانیکی شفت کوچک.
• انتقال دقیق سیگنال‌های تاکومتر، حسگر سرعت و سیگنال مرجع فاز Keyphasor از اهداف چرخان کوچک.

تجزیه رشته گزینه

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

• قانون تطبیق کل حلقه: همیشه این کابل افزایشی ۶.۵ متری را با پروب نزدیکی ۰.۵ متری سازگار مطابقت دهید تا طول کالیبراسیون دقیق کل سیستم حلقه ۷.۰ متری مورد نیاز حسگر ۳۳۰۰ XL NSv Proximitor را به دست آورید. عدم تطبیق طول سیستم باعث تحریف شدید ضریب مقیاس می‌شود.
• حداقل شعاع خم کابل: از خم‌های تیز یا گره خوردگی در نصب میدانی خودداری کنید. حداقل شعاع خم ۲۵.۴ میلی‌متر (۱.۰ اینچ) را حفظ کنید تا از خستگی ساختاری سپر داخلی کواکسیال و زره محافظ جلوگیری شود.
• ضدآب کردن کانکتور: پس از اتصال محکم اتصالات کواکسیال، محافظ‌های مخصوص کانکتور نر/ماده یا لایه‌ای از نوار سیلیکونی خودچسب را روی نقاط اتصال بکشید تا در برابر نفوذ رطوبت مهر و موم شده و از اتصال کوتاه زمین ساختاری جلوگیری شود.
• مسیر حفاظت کانال: کابل زره‌دار را از خطوط برق موتور AC با ولتاژ بالا یا مسیرهای درایو فرکانس متغیر سنگین (VFD) دور کنید تا از انتقال نویز الکترومغناطیسی ناخواسته به سیگنال ارتعاش جلوگیری شود.
